Präzise analog-digitale Wandlung für anspruchsvolle Projekte
Sie benötigen eine zuverlässige und präzise Umwandlung analoger Signale in digitale Daten für Ihre elektronischen Entwicklungen? Der MCP3208-CI/P – 12-bit serieller A/D-Wandler, 8-Kanal, 2,7V, SPI, DIP-16 ist die ideale Lösung für Ingenieure, Hobbyisten und professionelle Anwender, die eine hohe Auflösung und Flexibilität in ihren Schaltungen benötigen. Dieses Bauteil überbrückt die Lücke zwischen der realen Welt analoger Sensordaten und der digitalen Verarbeitung durch Mikrocontroller.
Der MCP3208-CI/P: Überragende Leistung und Vielseitigkeit
Der MCP3208-CI/P zeichnet sich durch seine herausragende Präzision von 12 Bit aus, die eine feingranulare Erfassung analoger Signale ermöglicht. Im Vergleich zu Standardlösungen mit geringerer Auflösung, wie beispielsweise 8-Bit-Wandlern, bietet der MCP3208-CI/P eine vierfach höhere Auflösung. Dies bedeutet, dass auch kleinste Spannungsänderungen exakt erfasst und digitalisiert werden können, was für Anwendungen mit empfindlichen Sensoren oder präzisen Messaufgaben unerlässlich ist. Die Integration von acht unabhängigen analogen Eingangskanälen in einem einzigen Bauteil reduziert den Platzbedarf auf der Platine und vereinfacht das Schaltungsdesign erheblich. Die serielle SPI-Kommunikationsschnittstelle gewährleistet eine einfache und effiziente Integration in bestehende digitale Systeme, wobei die 2,7V Betriebsspannung eine hohe Energieeffizienz ermöglicht – ein kritischer Faktor für batteriebetriebene oder ressourcenbeschränkte Geräte.
Kernvorteile des MCP3208-CI/P
- Hohe Auflösung: 12-Bit-Wandlung liefert eine überlegene Genauigkeit und Detailtiefe bei der Signal erfassung.
- 8-Kanal-Multiplexer: Ermöglicht die gleichzeitige Erfassung von acht unabhängigen analogen Signalen.
- SPI-Schnittstelle: Standardisierte und robuste serielle Kommunikation für einfache Anbindung an Mikrocontroller.
- Energieeffizienz: Geringe Betriebsspannung von 2,7V ideal für mobile und batteriebetriebene Anwendungen.
- DIP-16 Gehäuse: Bietet eine einfache Handhabung und Montage auf Standard-Prototypenplatinen und PCBs.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Sensor-Integrationen und Messaufgaben.
Technische Spezifikationen im Detail
Der MCP3208-CI/P ist ein Mitglied der beliebten MCP320x-Familie von Analog-Digital-Wandlern (ADCs) von Microchip Technology. Er nutzt eine SAR (Successive Approximation Register)-Architektur, die für ihre Balance aus Geschwindigkeit, Auflösung und Stromverbrauch bekannt ist. Die interne Referenzspannung ermöglicht eine konsistente Umwandlung unabhängig von Schwankungen der Versorgung. Die acht analogen Eingänge können entweder als Single-Ended-Kanäle oder als differentielle Paare konfiguriert werden, was die Flexibilität für verschiedene Messanforderungen erhöht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Fähigkeit, acht analoge Signale mit hoher Präzision zu erfassen, macht den MCP3208-CI/P zu einem unverzichtbaren Bausteil in zahlreichen Projekten. Hier sind einige Schlüsselbereiche, in denen dieses Bauteil seine Stärken ausspielt:
- Industrielle Automatisierung: Überwachung von Sensoren für Temperatur, Druck, Feuchtigkeit und Durchflussraten in Produktionsanlagen.
- Robotik: Erfassung von Sensorwerten zur Steuerung von Bewegungen, Hinderniserkennung und Positionsbestimmung.
- IoT-Geräte: Integration in vernetzte Sensorknoten zur Datenerfassung für Umweltmonitoring, Gebäudeautomatisierung und Wearables.
- Audio- und Messtechnik: Präzise Erfassung von Audiosignalen oder Messwerten von Oszilloskopen und Spektrumanalysatoren.
- Medizintechnik: Erfassung von physiologischen Daten wie Herzfrequenz oder Atemfrequenz bei tragbaren Überwachungsgeräten.
- Fahrzeugtechnik: Überwachung verschiedener Parameter wie Spannung, Strom und Temperatursensoren im Kfz-Bereich.
Vergleich mit Standard-ADCs: Warum der MCP3208-CI/P glänzt
Herkömmliche 8-Bit-ADCs bieten eine begrenzte Auflösung von nur 256 diskreten Werten pro Messbereich. Dies kann zu signifikanten Quantisierungsfehlern führen, insbesondere bei der Erfassung feiner Signaländerungen. Der MCP3208-CI/P mit seinen 12 Bit erzielt 4096 diskrete Werte, was eine rund 16-fache Verbesserung der Auflösung bedeutet. Diese Steigerung ist entscheidend für Anwendungen, bei denen kleinste Abweichungen von Bedeutung sind. Hinzu kommt die Möglichkeit, acht Kanäle separat anzusteuern, was bei externen Multiplexern entfällt und die Schaltungs komplexität reduziert. Die SPI-Schnittstelle ist zudem oft schneller und einfacher zu implementieren als proprietäre oder komplexere parallele Schnittstellen.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Auflösung | 12-Bit (4096 diskrete Werte) |
| Anzahl Kanäle | 8 analoge Eingänge (konfigurierbar als Single-Ended oder differentiell) |
| Schnittstelle | Serielles Peripherieinterface (SPI) |
| Betriebsspannung | 2,7V bis 5,5V (spezifiziert für 2,7V) |

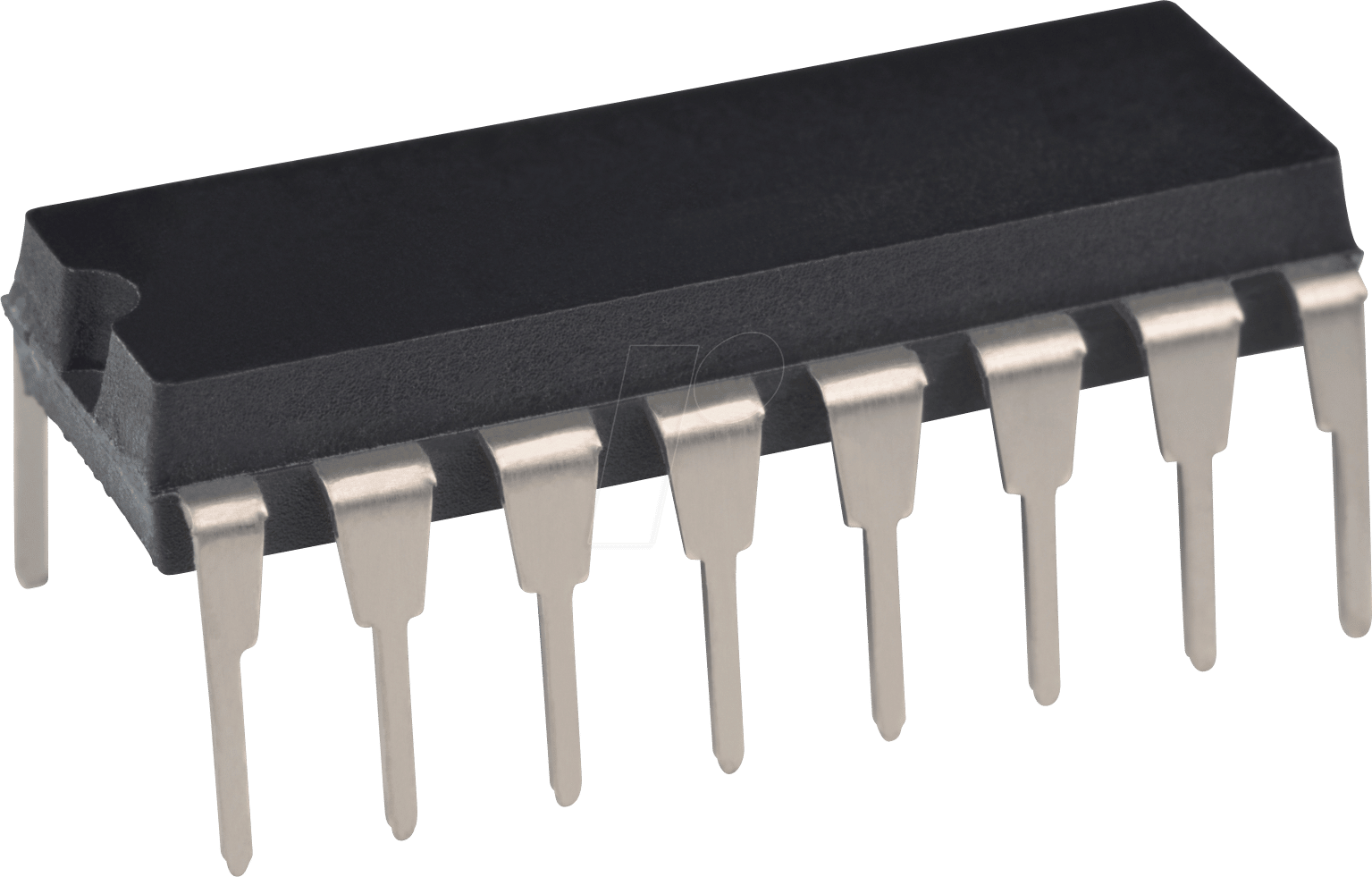

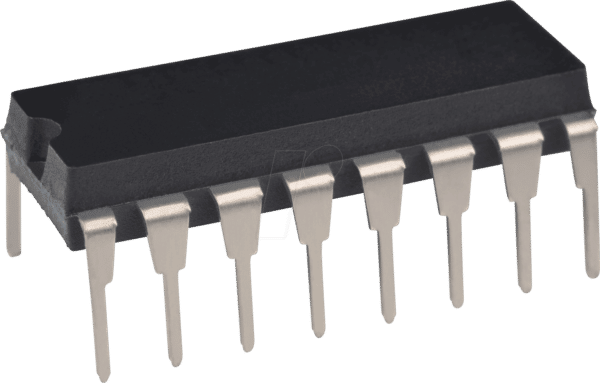

| Gehäuse | DIP-16 (Dual In-line Package) |
| ADC-Architektur | Successive Approximation Register (SAR) |
| Integrierte Funktionen | Interner Spannungsteiler und Spannungstaktgenerator |
| Temperaturbereich (industriell) | -40°C bis +85°C |
Optimale Integration in Ihr Projekt
Die Wahl des DIP-16 Gehäuses erleichtert die physische Integration des MCP3208-CI/P erheblich. Er kann problemlos auf Steckplatinen für Prototyping oder direkt auf einer Leiterplatte (PCB) montiert werden. Die SPI-Kommunikation erfordert lediglich wenige Anschlussleitungen (MOSI, MISO, SCLK, CS), was den Verkabelungsaufwand minimiert und die Kompatibilität mit praktisch jedem Mikrocontroller-System, das SPI unterstützt, gewährleistet. Die niedrige Betriebsspannung von 2,7V macht ihn besonders attraktiv für den Einsatz in energieautarken Systemen oder bei der Entwicklung von Kleinstgeräten.
Qualität und Zuverlässigkeit
Als Produkt von Microchip Technology steht der MCP3208-CI/P für höchste Qualitätsstandards und Zuverlässigkeit. Die Bauteile sind für den industriellen Temperaturbereich ausgelegt und bieten eine konsistente Leistung über einen weiten Betriebsbereich. Die präzise Analog-Digital-Wandlung gewährleistet, dass Ihre Messdaten korrekt und reproduzierbar sind, was für die Stabilität und Funktionalität Ihrer gesamten Anwendung von entscheidender Bedeutung ist. Die Langlebigkeit und Robustheit der Bauteile minimieren Ausfallzeiten und Wartungsaufwand.
Häufig gestellte Fragen zu MCP 3208-CI/P – 12-bit serieller A/D-Wandler, 8-Kanal, 2,7V, SPI, DIP-16
Was ist die maximale Abtastrate des MCP3208-CI/P?
Die maximale Abtastrate wird durch die SPI-Taktrate und die Anzahl der zu konvertierenden Kanäle bestimmt. Bei einer typischen SPI-Taktrate von 1 MHz und der Konfiguration für alle 8 Kanäle liegt die effektive Abtastrate bei etwa 100 kSPS (Kilosamples pro Sekunde).
Kann der MCP3208-CI/P mit einer 5V-Versorgung betrieben werden?
Ja, der MCP3208-CI/P ist für einen Spannungsbereich von 2,7V bis 5,5V spezifiziert. Bei einer höheren Versorgungsspannung wie 5V wird auch die Referenzspannung erhöht, was den Messbereich entsprechend erweitert, während die Auflösung von 12 Bit erhalten bleibt.
Welche Mikrocontroller sind mit dem MCP3208-CI/P kompatibel?
Der MCP3208-CI/P ist mit praktisch jedem Mikrocontroller kompatibel, der eine SPI-Schnittstelle unterstützt. Dazu gehören populäre Plattformen wie Arduino (AVR-basiert), ESP32, STM32 (ARM Cortex-M), Raspberry Pi (mit GPIO-Anbindung) und viele andere.
Benötige ich externe Komponenten für den Betrieb des MCP3208-CI/P?
Für den grundlegenden Betrieb sind in der Regel nur wenige externe Komponenten wie Entkopplungskondensatoren und möglicherweise ein Spannungsteiler für die analoge Eingangsspannung erforderlich, abhängig von der zu messenden Signalspannung. Eine externe Referenzspannung kann optional verwendet werden, ist aber nicht zwingend notwendig, da das Bauteil eine interne Referenz besitzt.
Wie konfiguriere ich die verschiedenen analogen Eingangskanäle?
Die Auswahl der Kanäle und die Konfiguration als Single-Ended oder differentiell erfolgt über die Daten, die über die SPI-Schnittstelle an den Chip gesendet werden. Die genaue Registerkonfiguration ist im Datenblatt des MCP3208-CI/P detailliert beschrieben.
Welche Genauigkeit kann ich vom MCP3208-CI/P erwarten?
Die Genauigkeit hängt von verschiedenen Faktoren ab, einschließlich der Qualität der Referenzspannung, der Umgebungsbedingungen und der Qualität der zu messenden analogen Signale. Typischerweise bietet der MCP3208-CI/P eine hohe Integral Non-Linearity (INL) und Differential Non-Linearity (DNL), die im Datenblatt spezifiziert sind und eine präzise Wandlung über den gesamten Messbereich gewährleisten.
Kann der MCP3208-CI/P für die Erfassung von Sensoren mit negativen Spannungen verwendet werden?
Standardmäßig ist der MCP3208-CI/P für die Erfassung von positiven Spannungen im Bereich von 0V bis zur Versorgungsspannung (oder Referenzspannung) ausgelegt. Für die Erfassung negativer Spannungen sind zusätzliche Schaltungstricks wie Pegelverschiebung (Level Shifting) oder differentieller Eingangskonfigurationen erforderlich, die das Signal in den positiven Messbereich bringen.
