MCP 3914A1-E/MV – Der Präzisions-A/D-Wandler für anspruchsvolle Messaufgaben
Der MCP 3914A1-E/MV ist die ideale Lösung für Ingenieure und Entwickler, die höchste Präzision bei der Erfassung analoger Signale benötigen. Wenn genaue Messungen von Spannungen oder Strömen in Systemen wie Energiemanagement, Sensorik oder Audioanwendungen unabdingbar sind, bietet dieser 24-Bit, 3-Kanal A/D-Wandler eine unübertroffene Performance und Zuverlässigkeit.
Überlegene Signalverarbeitung mit 24-Bit Auflösung
Im Zentrum des MCP 3914A1-E/MV steht seine herausragende 24-Bit Analog-Digital-Wandlung. Diese hohe Auflösung ermöglicht die Erfassung selbst feinster Signalnuancen, die bei herkömmlichen 12- oder 16-Bit Wandlern verloren gehen würden. Für Anwendungen, bei denen jedes Detail zählt – sei es die exakte Erfassung des Energieverbrauchs eines einzelnen Geräts oder die präzise Wiedergabe eines Audiosignals – setzt die 24-Bit Architektur des MCP 3914A1-E/MV neue Maßstäbe. Dies resultiert in einer signifikant verbesserten Signal-Rausch-Verhältnis (SNR) und einem erweiterten Dynamikbereich, was für die Integrität und Genauigkeit Ihrer Messungen von entscheidender Bedeutung ist.
Drei Kanäle für Vielseitigkeit und Effizienz
Die Integration von drei unabhängigen Analog-Eingangskanälen auf einem einzigen Chip macht den MCP 3914A1-E/MV zu einem äußerst effizienten Baustein. Statt mehrere Einzelkanal-Wandler einzusetzen, bietet dieser Chip eine kompakte und kostengünstige Lösung für Systeme, die mehrere Messpunkte simultan erfassen müssen. Ob es um die Überwachung von drei Phasen in einem Stromnetz, die Erfassung von Sensordaten von mehreren Sensoren oder die gleichzeitige Digitalisierung von Stereo-Audio mit einem zusätzlichen Referenzkanal geht – die 3-Kanal-Architektur reduziert die Komplexität des Schaltungsdesigns, spart Platz auf der Platine und senkt die Systemkosten. Dies ist ein klares Unterscheidungsmerkmal gegenüber einfacheren Lösungen, die oft nur einen oder zwei Kanäle bieten.
Optimale Leistung und Integration
Der MCP 3914A1-E/MV wurde entwickelt, um maximale Leistung bei gleichzeitig einfacher Integration in bestehende und neue Designs zu gewährleisten. Seine integrierten Funktionen minimieren den Bedarf an externen Komponenten, was zu einer Reduzierung der Stücklisten (BOM) und einer Vereinfachung des Layouts führt.
- Integrierte Signalaufbereitung: Der Chip verfügt über eingebaute Filter und Verstärker, die eine optimale Signalaufbereitung vor der Digitalisierung ermöglichen. Dies reduziert das Rauschen und verbessert die Signalqualität erheblich.
- Hohe Abtastrate: Eine hohe Abtastrate gewährleistet die präzise Erfassung schneller Signaländerungen, was für dynamische Messungen unerlässlich ist.
- Flexibilität durch Schnittstellen: Die Anbindung an Mikrocontroller und Prozessoren erfolgt über standardisierte digitale Schnittstellen, was eine nahtlose Integration in eine Vielzahl von Systemarchitekturen ermöglicht.
- Geringer Stromverbrauch: Trotz seiner hohen Leistungsfähigkeit zeichnet sich der MCP 3914A1-E/MV durch einen effizienten Stromverbrauch aus, was ihn ideal für batteriebetriebene und energiesensible Anwendungen macht.

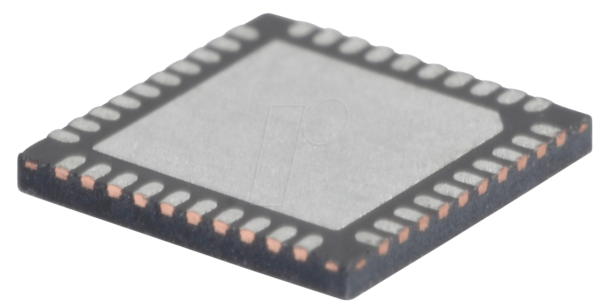

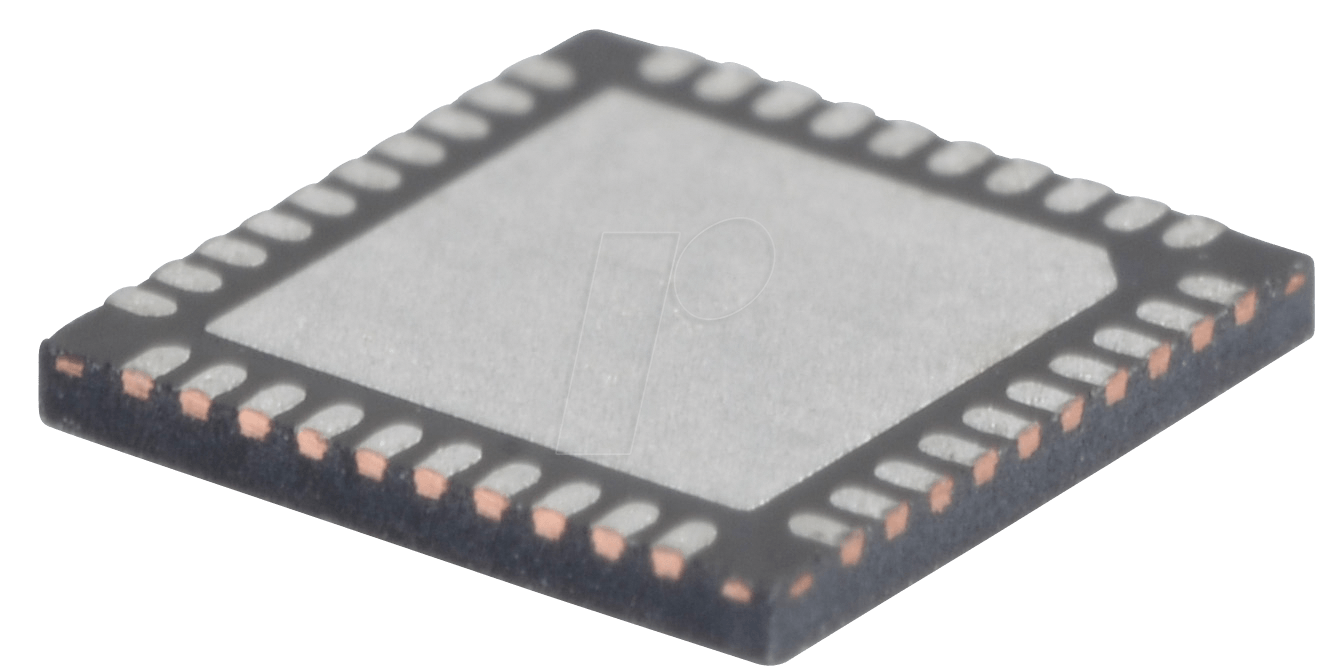

- Robuste Bauweise: Die UQFN-40 Gehäusebauform bietet eine hohe mechanische Stabilität und gute Wärmeableitung, was die Langlebigkeit und Zuverlässigkeit des Bauteils unter verschiedenen Betriebsbedingungen sicherstellt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktkategorie | Analog-Digital-Wandler (ADC) |
| Modell | MCP 3914A1-E/MV |
| Auflösung | 24-Bit |
| Anzahl Kanäle | 3 |
| Gehäuse | UQFN-40 |
| Betriebsspannung | Typisch 2.7V bis 3.6V (Details siehe Datenblatt) |
| Schnittstelle | SPI (Serial Peripheral Interface) |
| Anwendungsbereich | Präzisionsmessungen, Energiemanagement, Sensorik, Audioerfassung, industrielle Automatisierung |
| Signal-Rausch-Verhältnis (SNR) | Sehr hoch, optimiert für genaue Messungen (Details siehe Datenblatt) |
| Dynamikbereich | Erweitert, ermöglicht die Erfassung von sowohl kleinen als auch großen Signalen |
Anwendungsgebiete, die von 24-Bit Präzision profitieren
Die Fähigkeit des MCP 3914A1-E/MV, mit einer Auflösung von 24 Bit und über drei Kanäle hinweg hochpräzise Messungen durchzuführen, eröffnet eine breite Palette von anspruchsvollen Applikationen:
- Energiemanagementsysteme: Exakte Messung von Strom, Spannung und Leistungsfaktor in intelligenten Netzen, Haushaltsgeräten und industriellen Anlagen. Die hohe Auflösung ermöglicht die Erkennung von Energieverlusten und die Optimierung der Energieeffizienz auf kleinstem Niveau.
- Audio-Signalverarbeitung: Für professionelle Audioanwendungen, bei denen höchste Klangtreue und ein breiter Dynamikbereich gefordert sind, liefert der MCP 3914A1-E/MV die notwendige Präzision für Aufnahme und Wiedergabe. Dies umfasst sowohl Consumer- als auch professionelle Studio-Ausrüstung.
- Sensornetzwerke: In industriellen IoT-Anwendungen und komplexen Sensornetzwerken ermöglicht der Wandler die präzise Erfassung von Daten von verschiedenen Sensoren, sei es Temperatur, Druck, Feuchtigkeit oder andere physikalische Größen. Die Mehrkanaligkeit erlaubt die gleichzeitige Überwachung mehrerer relevanter Parameter.
- Medizintechnik: In medizinischen Geräten, bei denen die genaue Erfassung physiologischer Signale wie EKG, EEG oder Pulswellen entscheidend ist, bietet der MCP 3914A1-E/MV die erforderliche Genauigkeit und Zuverlässigkeit.
- Präzisionsinstrumentierung: Für Labor- und Messgeräte, die auf höchste Genauigkeit angewiesen sind, wie Oszilloskope, Spektrumanalysatoren oder digitale Multimeter, bildet der MCP 3914A1-E/MV eine exzellente Grundlage.
Die 3-Kanal-Konfiguration ist besonders vorteilhaft in Systemen, die eine phasensynchrone Erfassung benötigen oder redundante Messungen zur Erhöhung der Zuverlässigkeit durchführen. Die UQFN-40 Bauform unterstützt den Einsatz in kompakten Systemen und bietet gleichzeitig eine gute thermische Performance, die für die Aufrechterhaltung der Genauigkeit über längere Betriebszeiten hinweg wichtig ist.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu MCP 3914A1-E/MV – A/D-Wandler, 24-bit, 3-Kanal, UQFN-40
Was ist der Hauptvorteil der 24-Bit Auflösung des MCP 3914A1-E/MV?
Die 24-Bit Auflösung ermöglicht eine extrem feine Abtastung analoger Signale. Dies führt zu einem deutlich besseren Signal-Rausch-Verhältnis und einem größeren Dynamikbereich im Vergleich zu Wandlern mit geringerer Auflösung (z.B. 12- oder 16-Bit). Das Ergebnis sind präzisere und detailliertere Messungen, die für kritische Anwendungen unerlässlich sind.
Für welche Art von Anwendungen ist der 3-Kanal-Betrieb besonders nützlich?
Der 3-Kanal-Betrieb ist ideal für Anwendungen, die mehrere Signale gleichzeitig erfassen müssen. Beispiele hierfür sind die Messung der drei Phasen in einem Stromnetz, die gleichzeitige Erfassung von Sensorikdaten von drei unterschiedlichen Punkten oder die Audioerfassung, bei der ein Stereosignal zusammen mit einer Referenz oder einem zusätzlichen Kanal erfasst wird. Dies spart Platz und reduziert die Komplexität.
Wie integriert sich der MCP 3914A1-E/MV in bestehende Systeme?
Der MCP 3914A1-E/MV verwendet eine standardmäßige SPI-Schnittstelle (Serial Peripheral Interface), die von den meisten Mikrocontrollern und Prozessoren unterstützt wird. Dies ermöglicht eine einfache und direkte Anbindung an Ihre Entwicklungsplattform.
Welche Vorteile bietet die UQFN-40 Gehäusebauform?
UQFN (Ultra Thin Quad Flat No-lead) Gehäuse sind für ihre geringe Bauhöhe und exzellente thermische Performance bekannt. Die UQFN-40 Bauform des MCP 3914A1-E/MV ermöglicht eine platzsparende Montage auf Leiterplatten und unterstützt gleichzeitig eine effektive Wärmeableitung, was für die Aufrechterhaltung der Bauteilleistung und -lebensdauer wichtig ist.
Muss ich zusätzliche externe Komponenten für die Signalaufbereitung verwenden?
Der MCP 3914A1-E/MV verfügt über integrierte Filter und Verstärker, die eine Vorbereitung der analogen Signale ermöglichen. Während für spezifische, hochoptimierte Anwendungen möglicherweise noch zusätzliche externe Komponenten erforderlich sein können, reduziert der integrierte Ansatz des Chips erheblich den Bedarf an externer Schaltung.
Ist der MCP 3914A1-E/MV für Anwendungen mit geringem Stromverbrauch geeignet?
Ja, der MCP 3914A1-E/MV wurde mit Blick auf Energieeffizienz entwickelt. Er bietet eine hohe Leistung bei gleichzeitig optimiertem Stromverbrauch, was ihn zu einer guten Wahl für batteriebetriebene Geräte und energiesensible Systeme macht. Genaue Verbrauchswerte entnehmen Sie bitte dem offiziellen Datenblatt.
Wo finde ich detaillierte technische Informationen und das Datenblatt?
Detaillierte technische Spezifikationen, Diagramme und Anwendungshinweise finden Sie im offiziellen Datenblatt des Herstellers, das auf der Produktseite von Lan.de verfügbar ist. Dort sind auch die genauen Betriebsspannungen und weitere wichtige Parameter aufgeführt.
