MC34063AD: Die flexible Spannungsregelung für anspruchsvolle Elektronikprojekte
Sie benötigen eine präzise und anpassbare Stromversorgungslösung für Ihre Elektronikentwicklung oder Reparaturarbeiten? Der MC34063AD ist die ideale Wahl, wenn Sie eine vielseitige Spannungsregelung suchen, die sowohl steigende als auch fallende Ausgangsspannungen zuverlässig bewältigt und sich flexibel an Ihre spezifischen Anforderungen anpassen lässt. Dieses IC ist perfekt für Ingenieure, Hobbyelektroniker und Entwickler, die eine robuste und effiziente Lösung für ihre DC-DC-Wandlungsbedürfnisse benötigen.
Herausragende Anpassungsfähigkeit und Leistung
Im Gegensatz zu herkömmlichen Festspannungsreglern bietet der MC34063AD eine außergewöhnliche Flexibilität. Seine einstellbare Ausgangsspannung macht ihn zum Schweizer Taschenmesser für Energieversorgungslösungen in verschiedensten elektronischen Geräten und Systemen. Die Fähigkeit, sowohl Spannungen zu erhöhen (Step-Up/Boost) als auch zu senken (Step-Down/Buck), in einem weiten Bereich von 3 bis 40 Volt, eliminiert die Notwendigkeit mehrerer spezialisierter ICs und vereinfacht somit das Schaltungsdesign und die Lagerhaltung. Diese Anpassungsfähigkeit wird durch die integrierte Steuereinheit und die externen Komponentenrealisierung ermöglicht, was Ihnen die volle Kontrolle über die Ausgangsparameter gibt.
Kernfunktionen und technische Vorteile
Der MC34063AD zeichnet sich durch eine Reihe von leistungssteigernden Merkmalen aus, die ihn zu einer überlegenen Wahl für professionelle Anwendungen machen:
- Breiter Eingangs- und Ausgangsspannungsbereich: Ermöglicht eine universelle Einsetzbarkeit, von niedrigen Batteriespannungen bis hin zu höheren Versorgungspegeln.
- Integrierter Leistungsschalter: Vereinfacht die Schaltung durch die Integration eines Stromschalters, der die Anzahl der externen Komponenten reduziert.
- Hohe Effizienz: Optimiert für eine energieeffiziente Leistungsumwandlung, was besonders in batteriebetriebenen Geräten von entscheidender Bedeutung ist.
- Robustheit und Zuverlässigkeit: Entwickelt für anspruchsvolle Umgebungsbedingungen und konstante Leistung über lange Betriebszeiten.
- Einfache Implementierung: Die Konfiguration und Anpassung des ICs ist durch die externe Beschaltung unkompliziert und gut dokumentiert.
- Kosteneffizienz: Bietet eine leistungsstarke und flexible Lösung zu einem attraktiven Preis-Leistungs-Verhältnis.
- Feinabstimmung der Ausgangsspannung: Ermöglicht die präzise Einstellung der gewünschten Ausgangsspannung für eine optimale Geräteperformance.
Anwendungsgebiete des MC34063AD
Die Vielseitigkeit des MC34063AD eröffnet zahlreiche Anwendungsmöglichkeiten in verschiedensten Elektronikbereichen:
- Batterieladegeräte: Effiziente Ladelösungen für verschiedene Batterietypen durch anpassbare Ladespannungen.
- Mobile Stromversorgungen: Kompakte und leistungsstarke Netzteile für Laptops, Tablets und andere mobile Geräte.
- LED-Treiber: Präzise Stromregelung für Hochleistungs-LEDs in Beleuchtungssystemen und Displays.
- Automobil-Elektronik: Zuverlässige Spannungsregelung für Bordnetzanwendungen, bei denen schwankende Spannungen üblich sind.
- Industrielle Steuerungen: Stabile Stromversorgung für Sensoren, Aktuatoren und Mikrocontroller in rauen Umgebungen.
- DIY-Elektronikprojekte: Die flexible Natur des ICs macht ihn ideal für Prototyping und individuelle Anpassungen.
- Netzteile mit negativer Spannung: Kann in geeigneten Schaltungen zur Erzeugung negativer Spannungen verwendet werden.
Detaillierte Produktinformationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| IC-Typ | DC-DC-Konverter (Step-Up/Step-Down) |
| Ausgangsspannungsbereich | Einstellbar von 1,25 V bis 40 V |
| Eingangsspannungsbereich | 3 V bis 40 V |

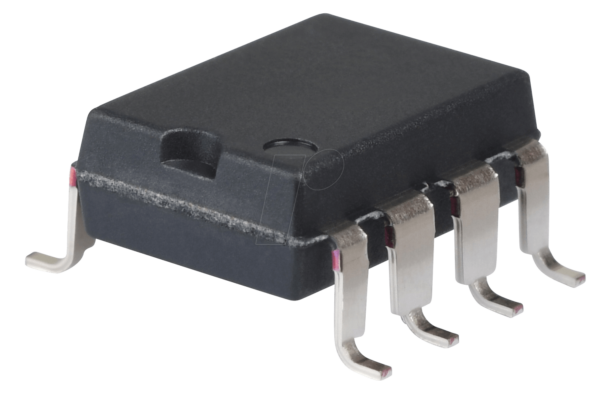

| Gehäuse | SO-8 (Small Outline Package) |
| Integrierte Funktionen | Kompensationsschaltung, Oszillator, PWM-Controller, Spannungsreferenz, Leistungsschalter (intern) |
| Anschlussart | Oberflächenmontage (SMD) |
| Betriebstemperaturbereich | 0 °C bis +70 °C (industrielle Varianten bieten oft erweiterte Bereiche) |
| Paketierung | Bandware oder Bulk (abhängig von der genauen Artikelvariante) |
Maximale Leistung aus externen Komponenten herausholen
Die volle Leistungsfähigkeit des MC34063AD entfaltet sich durch die sorgfältige Auswahl und Dimensionierung der externen Komponenten. Ein tieferes Verständnis der Funktionsweise der Induktivitäten, Drosseln, Kondensatoren und Widerstände ist essenziell, um optimale Wirkungsgrade, minimale Ripple-Spannungen und stabile Ausgangslasten zu erzielen. Die Beschaltung des ICs folgt etablierten Prinzipien der Schaltreglertechnik. Für eine Step-Up-Konfiguration (Boost Converter) wird ein Induktor, eine Diode und ein Ausgangskondensator benötigt, um die Spannung zu erhöhen. Bei einer Step-Down-Konfiguration (Buck Converter) sind ähnliche Komponenten erforderlich, jedoch mit einer anderen Schaltungstopologie. Die Frequenz des internen Oszillators kann durch einen externen Kondensator und Widerstand beeinflusst werden, was eine Anpassung der Schaltfrequenz an die gewünschte Effizienz und die Anforderungen der passiven Bauteile ermöglicht.
Häufig gestellte Fragen zu MC34063AD – Step-Up/Down, adj., 3 … 40 V, 1,25 … 40 V, SO-8
Was ist der Hauptvorteil des MC34063AD gegenüber einem Festspannungsregler?
Der Hauptvorteil des MC34063AD ist seine universelle Anpassungsfähigkeit. Er kann sowohl Spannungen erhöhen (Step-Up) als auch senken (Step-Down) und die Ausgangsspannung ist präzise einstellbar. Dies ermöglicht die Realisierung einer breiten Palette von Stromversorgungsanforderungen mit nur einem einzigen IC, im Gegensatz zu Festspannungsreglern, die nur eine feste Spannung liefern und oft nur eine Richtung der Spannungsänderung beherrschen.
Wie wird die Ausgangsspannung des MC34063AD eingestellt?
Die Ausgangsspannung wird durch ein externes Spannungsteiler-Netzwerk aus zwei Widerständen eingestellt, das an den Rückkopplungspin (FB) des ICs angeschlossen ist. Die Werte dieser Widerstände bestimmen das Verhältnis der Ausgangsspannung zur internen Referenzspannung des ICs, wodurch die gewünschte Ausgangsspannung präzise eingestellt werden kann. Die Formel zur Berechnung der Ausgangsspannung lautet typischerweise Vout = Vref (1 + R1/R2), wobei Vref die interne Referenzspannung ist und R1 und R2 die Widerstände des Spannungsteilers sind.
Kann der MC34063AD auch für die Erzeugung negativer Spannungen verwendet werden?
Ja, der MC34063AD kann in bestimmten Konfigurationen zur Erzeugung negativer Spannungen eingesetzt werden, insbesondere als Inverting Buck-Boost-Konverter. Dies erfordert jedoch eine angepasste Schaltungstopologie und zusätzliche Komponenten, die sich von den Standard Step-Up- und Step-Down-Konfigurationen unterscheiden.
Welche maximale Ausgangsstromstärke kann der MC34063AD liefern?
Die maximale Ausgangsstromstärke des MC34063AD wird primär durch den internen Leistungsschalter und die externe Beschaltung, insbesondere die Induktivität und die thermischen Eigenschaften des Gehäuses, begrenzt. Ohne externe Leistungsverstärker ist die integrierte Schalterstromgrenze typischerweise auf etwa 1,5 A ausgelegt. Für höhere Ströme sind externe Transistoren oder MOSFETs erforderlich, um die Schaltfunktion zu übernehmen.
Welche externen Komponenten werden typischerweise für den MC34063AD benötigt?
Für einen grundlegenden Step-Up- oder Step-Down-Wandler mit dem MC34063AD werden typischerweise benötigt: ein Induktor, eine Freilaufdiode, mehrere Kondensatoren (für Eingang, Ausgang und Taktung) und ein Widerstandspaar für den Spannungsteiler zur Einstellung der Ausgangsspannung. Je nach Anwendung können zusätzliche Komponenten zur Stromlimitierung oder für erweiterte Funktionen erforderlich sein.
Ist der MC34063AD für hochfrequente Schaltungen geeignet?
Der MC34063AD arbeitet mit einer typischen Schaltfrequenz von etwa 100 kHz, die durch externe Komponenten angepasst werden kann. Dies ist für viele gängige Anwendungen ausreichend. Für Anwendungen, die extrem hohe Schaltfrequenzen erfordern, um kleinere passive Bauteile zu verwenden oder spezielle Effizienzziele zu erreichen, könnten spezialisiertere ICs mit höheren Schaltfrequenzen besser geeignet sein.
Wie unterscheidet sich der MC34063AD von seinen Derivaten wie MC34063, MC34063A, usw.?
Die Unterschiede zwischen den verschiedenen Varianten des MC34063 (z.B. MC34063, MC34063A, MC34063AD) liegen oft in kleinen Verbesserungen bezüglich der Spezifikationen wie maximaler Stromstärke des internen Schalters, Betriebstemperaturbereich, Zuverlässigkeit oder der Art der internen Kompensation. Der MC34063AD ist typischerweise eine weiterentwickelte Version, die auf verbesserter Performance und Zuverlässigkeit abzielt und oft ein breiteres Betriebsspektrum unterstützt. Es ist immer ratsam, das jeweilige Datenblatt für exakte Spezifikationen zu konsultieren.
