MAX765CSA+ – Invertierender Schaltregler für Präzisions-Spannungsversorgung
Sie suchen nach einer robusten und effizienten Lösung zur Erzeugung negativer Spannungsschienen in Ihren elektronischen Schaltungen? Der MAX765CSA+ Invertierender Schaltregler wurde speziell entwickelt, um präzise -12V oder eine einstellbare negative Spannung mit einem Ausgangsstrom von bis zu 120mA bereitzustellen, ideal für Entwickler und Ingenieure, die auf zuverlässige und rauschfreie Stromversorgungen für anspruchsvolle Anwendungen angewiesen sind.
Überlegene Leistung und Effizienz
Der MAX765CSA+ setzt neue Maßstäbe in der Energieeffizienz und Stabilität von invertierenden Schaltreglern. Im Vergleich zu linearen Spannungsreglern, die oft mit erheblichen Verlusten und Wärmeentwicklung verbunden sind, arbeitet der MAX765CSA+ mit einem hochfrequenten Schaltprinzip. Dies minimiert Leistungsverluste und ermöglicht eine kompaktere Bauweise, da weniger Wärme abgeführt werden muss. Die Fähigkeit, eine stabile negative Spannung von -12V oder eine präzise einstellbare Spannung im Bereich von 3V bis 16V Eingang zu liefern, macht ihn zur ersten Wahl für Applikationen, bei denen präzise negative Vorspannungen für Analogschaltungen, Sensoren oder Datenwandler benötigt werden.
Hauptvorteile des MAX765CSA+
- Hohe Effizienz: Reduziert Leistungsverluste und Wärmeentwicklung im Vergleich zu linearen Alternativen.
- Präzise Spannungsregelung: Liefert eine stabile Ausgangsspannung, unerlässlich für empfindliche Elektronik.
- Flexibilität: Ermöglicht die Einstellung der negativen Ausgangsspannung über externe Widerstände.
- Kompaktes SO8-Gehäuse: Spart wertvollen Platz auf der Leiterplatte, ideal für platzbeschränkte Designs.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 3V bis 16V, was vielfältige Einsatzmöglichkeiten eröffnet.
- Geringer Ruhestrom: Trägt zur Energieeffizienz bei, insbesondere in batteriebetriebenen Geräten.
- Integrierter Schutz: Bietet Schutzfunktionen für erhöhte Systemzuverlässigkeit.
Technische Spezifikationen im Detail
Der MAX765CSA+ ist ein monolithischer, hochintegrierter Schaltregler, der entwickelt wurde, um eine effiziente Erzeugung negativer Spannungen zu ermöglichen. Sein kernstück ist ein leistungsstarker MOSFET-Schalter, der zusammen mit einer präzisen Steuerschaltung eine effiziente Induktivwandlung realisiert. Die einstellbare Ausgangsspannung bietet eine Flexibilität, die über die feste Ausgabe von Standardkomponenten hinausgeht. Dies ermöglicht eine Feinabstimmung der Vorspannung, um optimale Betriebspunkte für verschiedene analoge Komponenten zu erzielen.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktname | MAX765CSA+ – Invertierender Schaltregler |
| Ausgangsspannung | -12V / Einstellbar (Adj) |
| Max. Ausgangsstrom | 120mA |
| Eingangsspannungsbereich | 3V bis 16V |

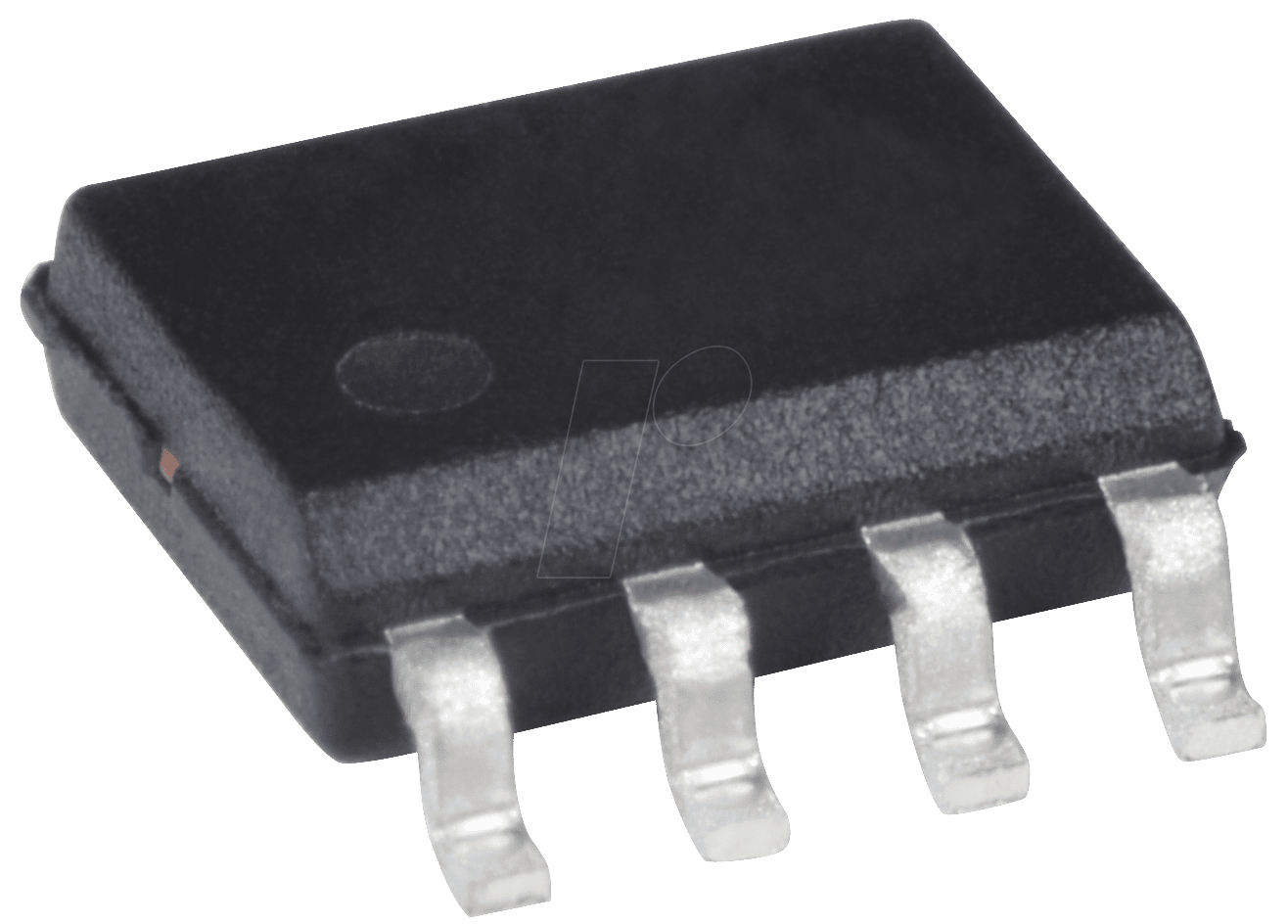

| Gehäusetyp | SO8 (Small Outline Package, 8 Pins) |
| Schaltfrequenz | Hochfrequent (typisch >100kHz) für kompakte externe Komponenten und geringes Ausgangsrauschen |
| Effizienz | Typischerweise >85% im Betrieb, was geringe Wärmeentwicklung und hohe Leistungsnutzung bedeutet |
| Anwendungsszenarien | Negative Stromschienen für Operationsverstärker, Sensor-Bias, ADC/DAC-Vorspannung, Netzteilkonfigurationen mit getrennten Spannungen. |
| Regelungsgenauigkeit | Hohe Last- und Leitungsregelung für stabile Ausgangsspannung unter variierenden Betriebsbedingungen. |
Anwendungsgebiete und Design-Überlegungen
Der MAX765CSA+ ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen eine zuverlässige negative Spannungsversorgung unerlässlich ist. Dies umfasst unter anderem:
- Operationsverstärker: Zur Bereitstellung der notwendigen negativen Vorspannung für symmetrische Schaltungen oder zur Erweiterung des Eingangs- und Ausgangsspannungsbereichs von Operationsverstärkern.
- Datenerfassungssysteme: In Analog-Digital-Wandlern (ADCs) und Digital-Analog-Wandlern (DACs) zur präzisen Einstellung von Referenzspannungen oder Offset-Korrekturen.
- Sensoren und Messgeräte: Zur Bias-Spannungsversorgung von Präzisionssensoren, die negative Pegel benötigen, um genaue Messungen zu gewährleisten.
- Batteriebetriebene Geräte: Die hohe Effizienz des Schaltreglers minimiert den Stromverbrauch, was die Laufzeit von batteriebetriebenen Geräten verlängert.
- Industrielle Steuerungen und Automatisierung: Wo Zuverlässigkeit und Stabilität auch unter widrigen Umgebungsbedingungen gefordert sind.
Bei der Auslegung mit dem MAX765CSA+ ist die Wahl der externen Komponenten, insbesondere der Induktivität und der Kondensatoren, entscheidend für die Leistung. Eine sorgfältige Dimensionierung gemäß den Empfehlungen des Datenblattes gewährleistet optimale Effizienz, minimale Ripple und maximale Stabilität des Ausgangssignals.
FAQ – Häufig gestellte Fragen zu MAX765CSA+ – Inverting Schaltregler, -12V/Adj, 120mA, 3-16Vi, SO8
Was ist der Hauptunterschied zwischen dem MAX765CSA+ und einem linearen negativen Spannungsregler?
Der MAX765CSA+ ist ein Schaltregler, der Energie durch schnelles Ein- und Ausschalten eines Schalters effizient umwandelt. Lineare Regler hingegen dissipieren überschüssige Energie als Wärme, was zu geringerer Effizienz und höherer Wärmeentwicklung führt, besonders bei größeren Spannungsdifferenzen. Der Schaltregler ist somit energieeffizienter und erzeugt weniger Abwärme.
Kann der MAX765CSA+ eine konstante Ausgangsspannung von -12V liefern, oder ist er immer einstellbar?
Der MAX765CSA+ bietet die Flexibilität, entweder eine feste Ausgangsspannung von -12V zu liefern (durch entsprechende Beschaltung) oder eine einstellbare negative Spannung im Bereich von -3V bis -16V (bei passender Eingangsspannung). Die exakte Einstellung erfolgt über zwei externe Widerstände.
Welche externen Komponenten sind für den Betrieb des MAX765CSA+ erforderlich?
Für den Betrieb sind mindestens eine Induktivität, ein Eingangskondensator, ein Ausgangskondensator und zwei Widerstände zur Einstellung der Ausgangsspannung erforderlich. Die genauen Werte und Typen dieser Komponenten hängen von den spezifischen Eingangs- und Ausgangsanforderungen sowie den gewünschten Leistungsmerkmalen ab und sollten dem Datenblatt entnommen werden.
Ist der MAX765CSA+ für batteriebetriebene Anwendungen geeignet?
Ja, aufgrund seiner hohen Effizienz ist der MAX765CSA+ sehr gut für batteriebetriebene Anwendungen geeignet. Er minimiert den Energieverbrauch des Spannungsreglers, was zu einer längeren Batterielaufzeit führt.
Welche Schutzfunktionen sind im MAX765CSA+ integriert?
Der MAX765CSA+ verfügt in der Regel über integrierte Schutzmechanismen wie Übertemperaturabschaltung und Kurzschlussschutz, um das Gerät und die angeschlossene Last vor Beschädigung zu schützen. Diese Funktionen erhöhen die Zuverlässigkeit des Systems erheblich.
Kann ich mit dem MAX765CSA+ eine positive Spannung aus einer negativen Eingangsspannung erzeugen?
Nein, der MAX765CSA+ ist ein invertierender Schaltregler. Er ist darauf ausgelegt, aus einer positiven Eingangsspannung eine negative Ausgangsspannung zu erzeugen. Für die Erzeugung einer positiven Spannung aus einer negativen Eingangsspannung wären andere Topologien wie ein SEPIC- oder Ćuk-Wandler erforderlich.
Wie beeinflusst die Wahl der Induktivität die Leistung des MAX765CSA+?
Die Induktivität ist ein Schlüsselkomponente in der Schaltreglerarchitektur. Eine korrekt gewählte Induktivität bestimmt die Effizienz, die Ripple-Spannung am Ausgang und die transiente Reaktion des Reglers. Eine Induktivität mit zu geringem Gleichstromwiderstand (DCR) und passender Strombelastbarkeit ist entscheidend, um Leistungsverluste zu minimieren und die gewünschte Ausgangsstromstärke zu gewährleisten.
