Präzision und Vielseitigkeit für Ihre Elektronikprojekte: MAX 186 DCPP – 12-bit A/D-Wandler, 8-Kanal, +-1 LSB, DIP-20
Wenn Sie nach einer zuverlässigen Lösung für die Umwandlung analoger Signale in präzise digitale Daten suchen, ist der MAX 186 DCPP Ihre ideale Wahl. Dieser 12-Bit, 8-Kanal Analog-Digital-Wandler mit einer bemerkenswerten Genauigkeit von +-1 LSB wurde entwickelt, um anspruchsvolle Anforderungen in der Datenerfassung und Signalverarbeitung zu erfüllen, wo höchste Präzision unerlässlich ist.
Maximale Leistung durch herausragende Spezifikationen
Der MAX 186 DCPP setzt neue Maßstäbe in seiner Klasse und bietet eine überlegene Leistung gegenüber Standardlösungen durch eine Kombination aus hoher Auflösung, schneller Abtastrate und außergewöhnlicher Genauigkeit. Die 12-Bit Auflösung ermöglicht die Erfassung feiner Signalunterschiede, während die 8-kanalige Konfiguration eine effiziente Überwachung mehrerer analoger Quellen gleichzeitig erlaubt. Die präzise Fehlergrenze von maximal +-1 Least Significant Bit (LSB) stellt sicher, dass Ihre Messungen konsistent und vertrauenswürdig sind.
Kernvorteile des MAX 186 DCPP
- Höchste Präzision: Mit einer garantierten Genauigkeit von +-1 LSB eliminiert der MAX 186 DCPP typische Ungenauigkeiten, die bei weniger anspruchsvollen Wandlern auftreten. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Abweichungen gravierende Folgen haben können.
- Vielseitige 8-Kanal-Erfassung: Reduzieren Sie die Komplexität Ihrer Schaltungen und sparen Sie Platz, indem Sie acht unabhängige analoge Eingangskanäle mit einem einzigen Bauteil verarbeiten. Dies optimiert Systemdesigns und senkt die Stücklistenkosten.
- Umfassende Auflösung: Die 12-Bit Auflösung (4096 diskrete Werte) ermöglicht eine detaillierte Abbildung analoger Signale, was für präzise Messungen von Spannungen, Temperaturen, Drücken und anderen physikalischen Größen unerlässlich ist.
- Effiziente Signalverarbeitung: Integrierte Schaltungen und optimiertes Design sorgen für eine schnelle und zuverlässige Konvertierung, was den MAX 186 DCPP zu einer idealen Komponente für Echtzeitanwendungen macht.
- Robustes DIP-20 Gehäuse: Das standardisierte DIP-20 Gehäuse erleichtert die Integration in bestehende Leiterplattenlayouts und ist ideal für Prototyping und industrielle Anwendungen, die auf bewährte Anschlussmethoden setzen.
Technische Spezifikationen und Anwendungsgebiete
Der MAX 186 DCPP ist ein hochintegrierter Analog-Digital-Wandler (ADC), der darauf ausgelegt ist, die Brücke zwischen der analogen Welt und digitalen Steuerungssystemen zu schlagen. Seine Kernfunktionalität besteht darin, kontinuierliche analoge Eingangssignale – wie sie beispielsweise von Sensoren erzeugt werden – in diskrete digitale Werte umzuwandeln, die von Mikrocontrollern und Prozessoren verarbeitet werden können. Die Kombination aus 12-Bit Auflösung und 8 Kanälen bietet eine signifikante Leistungssteigerung gegenüber älteren oder einfacheren Wandlerarchitekturen, die oft weniger Kanäle oder eine geringere Bittiefe aufweisen.
Die Genauigkeit von +-1 LSB ist ein entscheidender Faktor, der den MAX 186 DCPP von vielen Konkurrenzprodukten abhebt. Sie garantiert, dass die digitale Darstellung des analogen Signals mit minimalem Fehler erfolgt. Dies ist in Bereichen wie Messtechnik, industrieller Automatisierung, Medizintechnik und wissenschaftlichen Instrumenten von fundamentaler Bedeutung, wo die Integrität der Daten oberste Priorität hat.

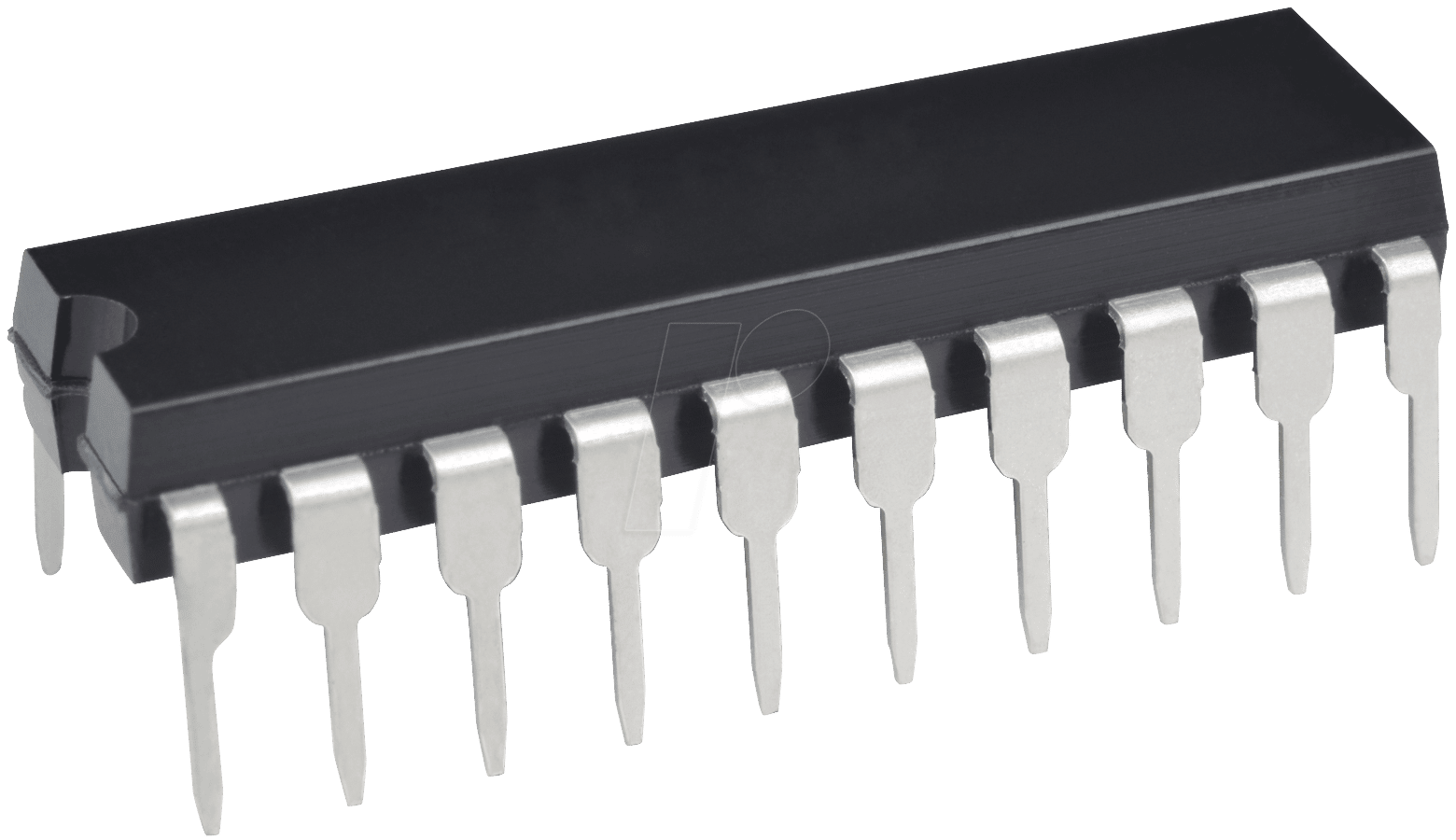

Das Gehäuseformat DIP-20 (Dual In-line Package mit 20 Pins) ist ein weit verbreitetes Standardformat für integrierte Schaltungen. Dieses Format ermöglicht eine einfache Durchsteckmontage (Through-Hole Technology) auf Leiterplatten, was die Implementierung in Prototypen, Kleinserien und auch in etablierten industriellen Designs vereinfacht. Die Pins sind so angeordnet, dass eine klare und übersichtliche Verdrahtung gewährleistet ist.
Die Einsatzmöglichkeiten dieses spezialisierten ADCs sind breit gefächert:
- Industrielle Steuerung und Automatisierung: Überwachung von Prozessvariablen wie Temperatur, Druck, Füllstand und Flussraten zur präzisen Regelung und Steuerung von Produktionsanlagen.
- Datenerfassungssysteme: Aufbau von Systemen zur Erfassung und Analyse von Messdaten in wissenschaftlichen Experimenten oder Umweltüberwachungssystemen.
- Medizintechnik: Signalverarbeitung für diagnostische Geräte, Patientenüberwachung und medizinische Bildgebung, wo genaue Messwerte für die Diagnose entscheidend sind.
- Audio- und Videoverarbeitung: In spezialisierten Anwendungen, wo eine hohe dynamische Bandbreite und präzise Wandlung analoger Audiosignale erforderlich ist.
- Test- und Messgeräte: Entwicklung von hochpräzisen Oszilloskopen, Multimetern und anderen Messinstrumenten, die auf exakte analoge Signalwandlung angewiesen sind.
- Robotik: Erfassung von Sensordaten zur präzisen Steuerung von Roboterarmen, Navigationssystemen und Interaktionsschnittstellen.
Die Leistungsfähigkeit des MAX 186 DCPP liegt in seiner Fähigkeit, die Komplexität der Analog-Digital-Wandlung zu vereinfachen und gleichzeitig höchste Genauigkeitsanforderungen zu erfüllen. Dies macht ihn zu einer bevorzugten Wahl für Ingenieure und Entwickler, die keine Kompromisse bei der Datenintegrität eingehen wollen.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Analog-Digital-Wandler (ADC) |
| Modellnummer | MAX 186 DCPP |
| Auflösung | 12-Bit |
| Anzahl der Kanäle | 8 |
| Maximale Fehlertoleranz | +-1 LSB (Least Significant Bit) |
| Gehäuse | DIP-20 (Dual In-line Package mit 20 Pins) |
| Hauptanwendung | Präzise Datenerfassung und Signalverarbeitung |
| Integration | Hochintegrierter Schaltkreis zur Vereinfachung von Systemdesigns |
| Montageart | Durchsteckmontage (Through-Hole Technology) |
| Besonderheit | Hohe Genauigkeit und Mehrkanalbetrieb in einem kompakten Bauteil |
FAQ – Häufig gestellte Fragen zu MAX 186 DCPP – 12-bit A/D-Wandler, 8-Kanal, +-1 LSB, DIP-20
Was bedeutet die Angabe +-1 LSB bei diesem Analog-Digital-Wandler?
Die Angabe +-1 LSB (Least Significant Bit) bezeichnet die maximale erlaubte Abweichung des digitalisierten Wertes vom tatsächlichen analogen Eingangswert. Sie repräsentiert die höchste Präzision des Wandlers, bei der die Darstellung des analogen Signals mit einer maximalen Ungenauigkeit von einem halben Schritt der geringsten Bit-Auflösung erfolgt. Dies ist ein Indikator für eine sehr hohe Messgenauigkeit.
Für welche Arten von Sensoren ist der MAX 186 DCPP besonders gut geeignet?
Der MAX 186 DCPP eignet sich hervorragend für eine breite Palette von analogen Sensoren, die präzise Messwerte liefern müssen. Dazu gehören Temperatursensoren, Drucksensoren, Dehnungsmessstreifen, Spannungssensoren, Photodioden und andere Sensortypen, die kontinuierliche analoge Signale im Bereich der Auflösung und Genauigkeit des Wandlers erzeugen.
Kann ich den MAX 186 DCPP auch für langsamere Signale verwenden, oder ist er primär für Hochgeschwindigkeitsanwendungen gedacht?
Obwohl der MAX 186 DCPP über eine respektable Abtastrate verfügt, ist seine Hauptstärke die Genauigkeit und Mehrkanalverarbeitung. Er ist ausgezeichnet für Anwendungen geeignet, bei denen die Präzision wichtiger ist als extrem hohe Abtastraten. Er kann problemlos für langsamere Signale eingesetzt werden, um eine detailgetreue Erfassung über die Zeit zu gewährleisten.
Wie unterscheidet sich die 12-Bit Auflösung von anderen gängigen Auflösungen wie 10-Bit oder 16-Bit?
Die Auflösung eines ADCs bestimmt die Anzahl der diskreten Werte, in die ein analoger Signalbereich aufgeteilt werden kann. Bei 12-Bit gibt es 2^12 = 4096 mögliche digitale Werte. Bei 10-Bit wären es 2^10 = 1024 Werte, bei 16-Bit wären es 2^16 = 65.536 Werte. Eine höhere Auflösung bedeutet eine feinere Abstufung und damit eine genauere digitale Darstellung des analogen Signals, insbesondere bei kleinen Signaländerungen.
Welche Vorteile bietet das DIP-20 Gehäuse gegenüber SMD-Gehäusen?
Das DIP-20 (Dual In-line Package) Gehäuse ist für die Durchsteckmontage auf Leiterplatten konzipiert. Dies erleichtert die Prototypenentwicklung, die Reparatur und die Montage in Systemen, die nicht für Surface Mount Device (SMD) Komponenten ausgelegt sind. Es bietet eine gute mechanische Stabilität und ist oft einfacher zu handhaben als sehr kleine SMD-Bauteile.
Ist der MAX 186 DCPP mit allen gängigen Mikrocontrollern kompatibel?
Ja, der MAX 186 DCPP ist in der Regel mit einer Vielzahl von Mikrocontrollern kompatibel, die über entsprechende digitale Schnittstellen verfügen. Die genaue Kompatibilität hängt von der Schnittstellenlogik und den Timing-Anforderungen ab. Da es sich um einen Standard-ADC handelt, ist die Integration in Designs mit SPI, I2C oder parallelen Schnittstellen üblich und gut dokumentiert.
Welche externen Komponenten werden typischerweise benötigt, um den MAX 186 DCPP in einem System zu verwenden?
Für den Betrieb des MAX 186 DCPP werden üblicherweise eine stabile Stromversorgung, ein Referenzspannungseingang (falls nicht intern verfügbar), gegebenenfalls Entkopplungskondensatoren zur Filterung von Rauschen und die notwendigen digitalen Verbindungen zu einem Mikrocontroller oder einer anderen digitalen Verarbeitungseinheit benötigt. Die genauen Anforderungen sind dem Datenblatt zu entnehmen.
