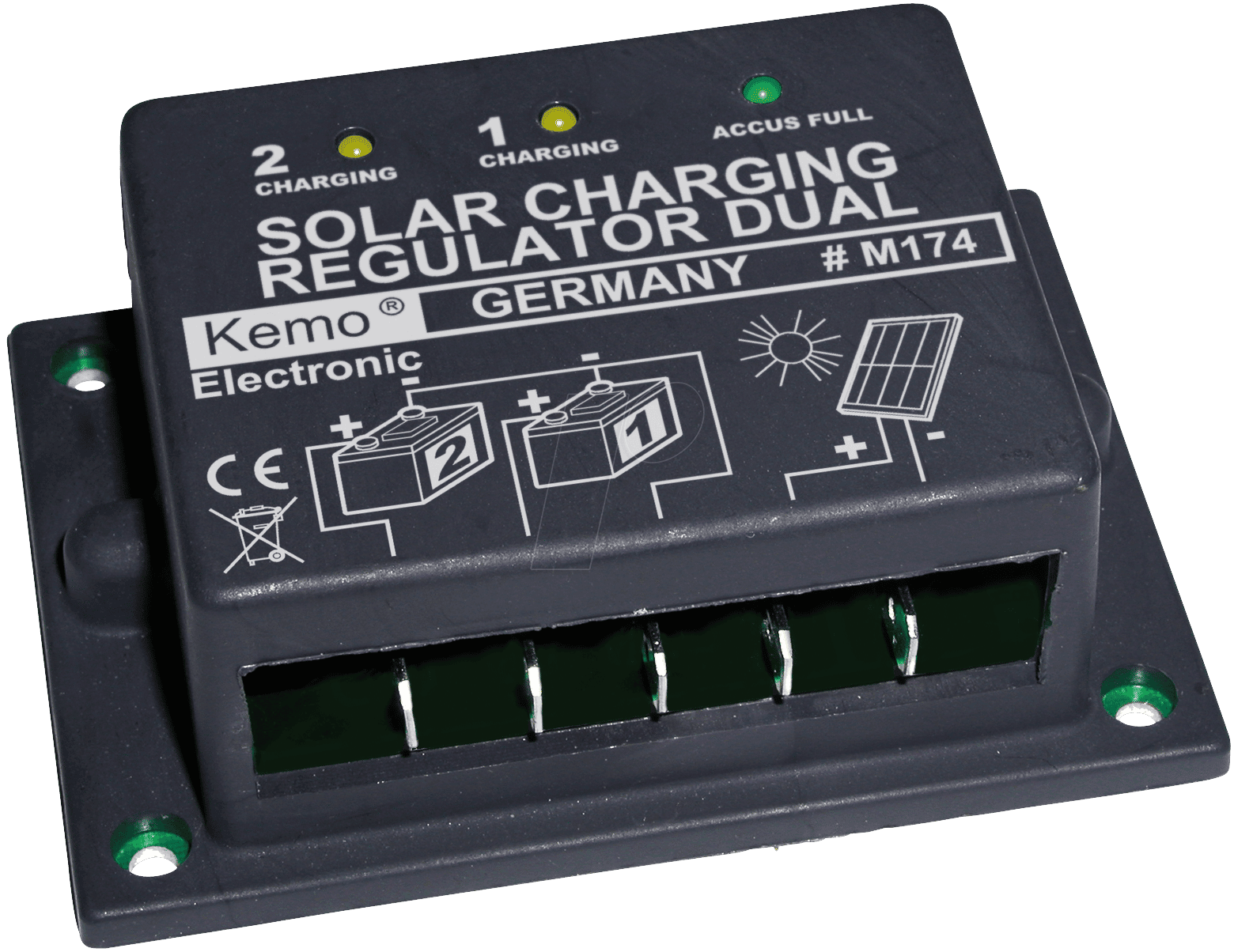

M 174 – Solarladeregler, 16 A, dual

Wird zwischen Solarpanel 12 V/DC und 1 oder 2 Akkus geschaltet, um ein Überladen der Akkus zu verhindern. Sind 2 Akkus angeschlossen, werden diese getrennt voneinander geladen. Es bekommt immer der Akku mehr Ladestrom, der die niedrigste Ladespannung hat. Mit LED-Anzeigen + hoher Ladeleistung: max. 2 x 8 A oder 1 x 16 A.Technische Daten:Eingangsspannung Solarpanels 15 – 30 V/DC Leerlaufspannung, 12 V/DC NennspannungMax. Ladestrom 16 A gesamt (2 Akkus a max. 8 A oder 1 Akku parallel an beide Ausgänge angeschlossen bis 16 A)Anschlüsse 1 oder 2 Akkus 12 V/DC. Wird nur 1 Akku angeschlossen, muss dieser an Anschluss “2“ angeschlossen werden.Anzeigen je Akku eine Anzeige “Akku lädt“ , 1 AnzeigeKühlung Bei Strömen > 4 A muss das Modul mit der Metall-Unterseite auf einen Kühlkörper mit einer Oberfläche von > 300 qcm geschraubt werden.Sicherung Es ist eine Vorsicherung F16 A erforderlich (liegt nicht bei)Einschaltspannung Akku ca. < 13,4 V/DC (± 5%)Ausschaltspannung ''Akku voll'' ca. 14,4 V/DC (± 5%)Eigenstromverbrauch (wird dem Akku entnommen) < 2 mARückstromfest (keine zusätzliche Diode erforderlich)Anschluss mit 6,35mm FlachstekchülsenMaße ca. 87 x 60 x 32 mm
