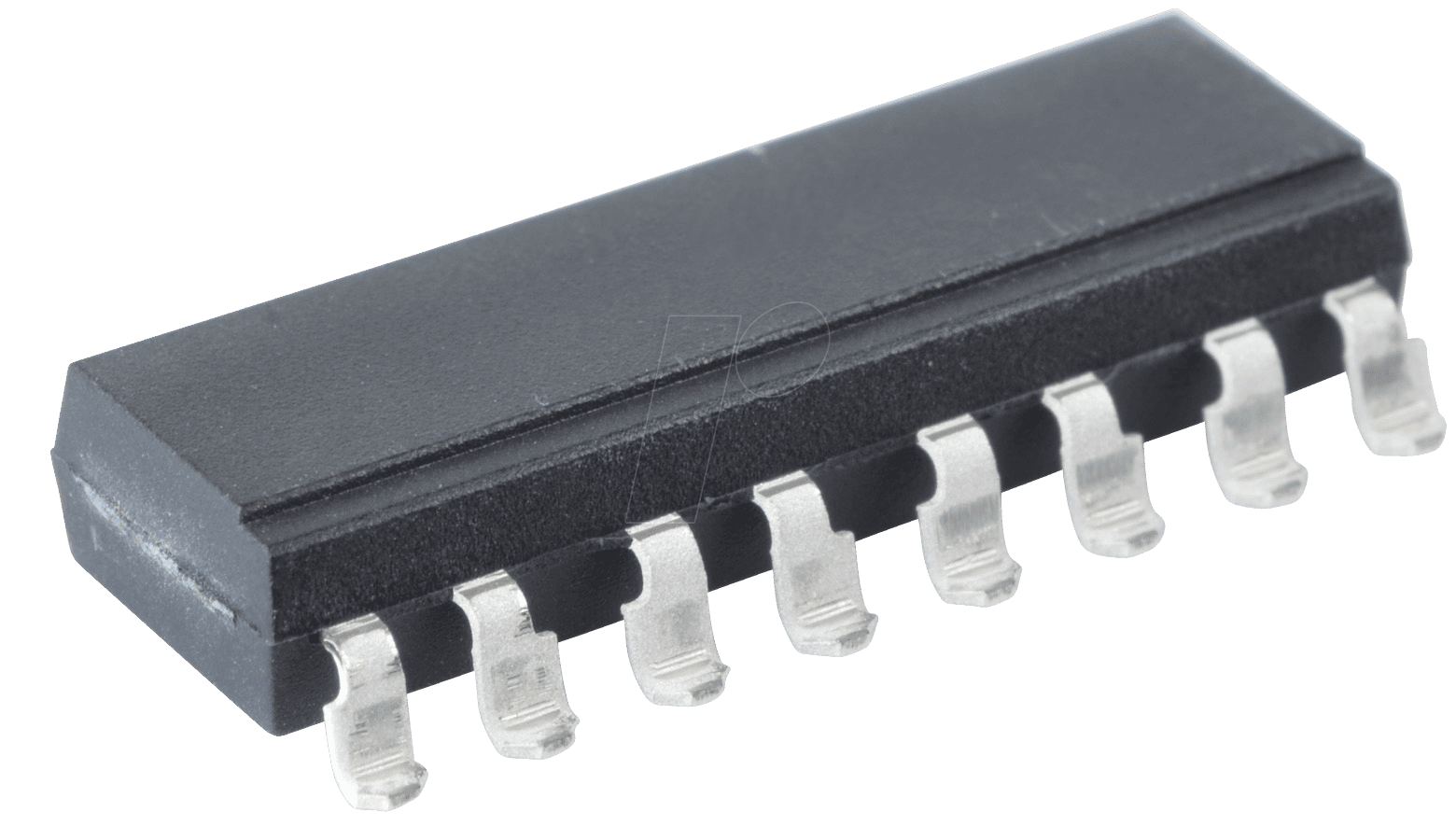

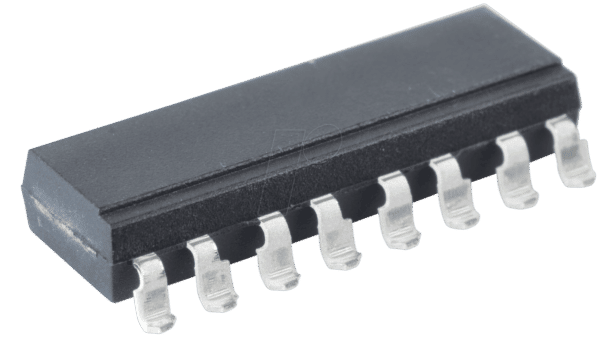

Effiziente Signalentkopplung für anspruchsvolle Elektronikprojekte: Der LTV 845 S – 4-fach Optokoppler
Der LTV 845 S – 4-fach Optokoppler ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und leistungsstarke galvanische Trennung in ihren Schaltungen benötigen. Wenn Sie empfindliche Steuerkreise vor Überspannungen schützen oder sicherstellen möchten, dass verschiedene Spannungspotentiale sicher voneinander isoliert sind, bietet dieser Optokoppler eine überlegene Performance gegenüber herkömmlichen Kopplungsverfahren.
Galvanische Trennung: Das Kernstück des LTV 845 S
Die Kernfunktion des LTV 845 S ist die galvanische Trennung, auch als optische Kopplung bekannt. Hierbei wird die Signalübertragung über Licht realisiert, wodurch eine vollständige elektrische Trennung zwischen dem Ein- und Ausgangskreis gewährleistet wird. Dies schützt empfindliche Mikrocontroller und Steuerelektronik vor schädlichen Spannungsspitzen, Rauschen und Erdungsschleifen, die in komplexen elektronischen Systemen häufig auftreten können.
Überlegene Leistung und Zuverlässigkeit im Vergleich zu Standardlösungen
Herkömmliche Kopplungsmechanismen, wie z.B. direkte Verbindungen oder einfache Transformatoren, bieten oft nicht die erforderliche Sicherheit und Flexibilität für moderne Elektronikanwendungen. Der LTV 845 S setzt hier neue Maßstäbe durch:
- Höchste Isolationsspannung (5kV): Bietet einen robusten Schutzschild gegen transiente Spannungsspitzen und elektrische Störungen, die die Lebensdauer Ihrer Komponenten erheblich verkürzen könnten. Dies ist entscheidend in Umgebungen mit potenziell instabilen Stromnetzen oder bei der Anbindung an Hochspannungsquellen.
- Großer Übertragungsverhältnisbereich (600-7500%): Ermöglicht eine flexible Anpassung an unterschiedliche Signalanforderungen. Dieses breite Spektrum an Verstärkungsfaktoren erlaubt es, selbst schwache Eingangssignale zuverlässig zu übertragen und gleichzeitig eine starke Isolationsbarriere aufrechtzuerhalten.
- Hohe Ausgangsstromfähigkeit (80mA): Unterstützt die Ansteuerung von nachgeschalteten Schaltungen mit ausreichender Leistung, ohne dass zusätzliche Treiberstufen erforderlich sind. Dies vereinfacht das Schaltungsdesign und reduziert die Anzahl der benötigten Komponenten.
- Geringe Betriebsspannung (35V): Ermöglicht den Einsatz in einer Vielzahl von Niederspannungsanwendungen, wo Effizienz und Sicherheit oberste Priorität haben.
- Kompakte SMD-Bauform (SMD-16): Integriert sich nahtlos in moderne Leiterplattenlayouts und unterstützt automatisierte Bestückungsprozesse, was zu Kosteneinsparungen in der Massenfertigung führt.
Technische Spezifikationen im Detail
Der LTV 845 S – 4-fach Optokoppler ist nicht nur ein einfacher Baustein, sondern eine hochentwickelte Komponente, die auf präziser Ingenieurskunst basiert. Die vier integrierten Optokoppler-Kanäle bieten eine effiziente Möglichkeit, mehrere Signale gleichzeitig zu isolieren.
Einsatzgebiete und Anwendungsbeispiele
Die Vielseitigkeit des LTV 845 S eröffnet eine breite Palette von Anwendungsmöglichkeiten:
- Industrielle Automatisierung: Zur sicheren Trennung von Steuerungslogik und Feldgeräten, z.B. bei der Anbindung von Sensoren oder Aktoren an SPS-Systeme.
- Netzteildesign: Zur Isolierung der Niederspannungsregelung von der Hochspannungsseite, um die Sicherheit und Zuverlässigkeit von Stromversorgungen zu gewährleisten.
- Medizintechnik: Wo höchste Sicherheitsstandards und die Vermeidung von elektrischen Gefahren für Patienten und Personal unerlässlich sind.
- Telekommunikation: Zur Entkopplung von Schnittstellen und zur Vermeidung von Erdungsschleifen in empfindlichen Kommunikationssystemen.
- Automobilindustrie: Zur robusten Signalübertragung in Fahrzeugen, die häufigen Temperaturschwankungen und Vibrationen ausgesetzt sind.
Material und Aufbau für maximale Leistung
Die interne Konstruktion des LTV 845 S – 4-fach Optokopplers ist auf Langlebigkeit und optimale Signalübertragung ausgelegt. Die Dioden und Transistoren sind in einem robusten Gehäuse vergossen, das vor Umwelteinflüssen schützt und eine stabile elektrische Leistung über einen weiten Temperaturbereich gewährleistet. Die SMD-Bauform ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in platzbeschränkten Designs von Vorteil ist.
Der Vorteil der 4-fach-Konfiguration
Die Integration von vier unabhängigen Optokopplern in einem einzigen SMD-Gehäuse bietet signifikante Vorteile in Bezug auf Bauraum und Kostenreduktion. Anstatt vier separate Einzelkomponenten zu bestücken, wird nur ein Bauteil benötigt. Dies vereinfacht das Layout der Leiterplatte, reduziert die Anzahl der Lötpunkte und beschleunigt den Montageprozess erheblich. Die gleichmäßige Leistung und Qualität der vier Kanäle wird durch den Herstellungsprozess sichergestellt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | 4-fach Optokoppler |
| Isolationsspannung (RMS) | 5 kV |
| Maximale Sperrspannung (VDRM) | 35 V |
| Maximaler kontinuierlicher Ausgangsstrom (IC) | 80 mA |
| Stromübertragungsverhältnis (CTR) Bereich | 600 % bis 7500 % |
| Bauform | SMD-16 (Surface Mount Device) |
| Anschlussart | Oberflächenmontage |
| Betriebstemperaturbereich | -40°C bis +85°C (Typisch für diese Art von Bauteilen, genaue Angabe im Datenblatt erforderlich) |
FAQ – Häufig gestellte Fragen zu LTV 845 S – 4-fach Optokoppler, 5kV, 35V, 80mA, 600-7500%, SMD-16
Was ist der Hauptvorteil der galvanischen Trennung durch Optokoppler?
Der Hauptvorteil ist die vollständige elektrische Entkopplung zwischen dem Steuerkreis und dem zu schaltenden Kreis. Dies schützt empfindliche elektronische Komponenten vor Überspannungen, Störsignalen und gefährlichen Erdungsschleifen, was die Zuverlässigkeit und Lebensdauer von Schaltungen deutlich erhöht.
Für welche Arten von Anwendungen ist der LTV 845 S besonders geeignet?
Der LTV 845 S ist ideal für Anwendungen in der industriellen Automatisierung, Netzteildesign, Medizintechnik, Telekommunikation und Automobilindustrie, wo eine hohe Isolation, Zuverlässigkeit und die Trennung unterschiedlicher Spannungspotentiale gefordert sind.
Was bedeutet das Stromübertragungsverhältnis (CTR) von 600-7500%?
Das Stromübertragungsverhältnis (CTR) gibt an, wie viel Ausgangsstrom (Kollektorstrom des Transistors) für einen bestimmten Eingangsstrom (LED-Strom) fließt. Ein CTR von 600-7500% bedeutet, dass der Ausgangsstrom zwischen dem 6-fachen und dem 75-fachen des Eingangsstroms liegen kann, je nach spezifischen Betriebsbedingungen und Bauteilcharakteristiken.
Ist der LTV 845 S für den Einsatz in Hochspannungsanwendungen geeignet?
Mit einer Isolationsspannung von 5kV bietet der LTV 845 S eine sehr gute Barriere gegen Transienten und eine sichere Trennung von potenziell gefährlichen Spannungen. Für direkte Hochspannungsschaltkreise sind jedoch stets die spezifischen Spezifikationen des Datenblatts und die geltenden Sicherheitsvorschriften zu beachten.
Warum ist die SMD-Bauform vorteilhaft?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine automatische Bestückung auf Leiterplatten, was die Produktionskosten senkt und die Effizienz erhöht. Zudem erlaubt sie eine höhere Packungsdichte auf der Platine, was für kompakte Designs essenziell ist.
Kann der LTV 845 S auch zum Schalten von AC-Lasten verwendet werden?
Die interne Transistorkonfiguration des LTV 845 S ist primär für das Schalten von DC-Lasten konzipiert. Für das Schalten von AC-Lasten werden üblicherweise spezielle Optokoppler mit integrierten Triacs oder Thyristoren verwendet. Die Anwendung mit AC-Lasten erfordert eine genaue Prüfung des Datenblatts und gegebenenfalls zusätzliche Schaltungskomponenten.
Welche Vorteile bietet die 4-fach-Konfiguration im Vergleich zu Einzeloptokopplern?
Die 4-fach-Konfiguration reduziert den Platzbedarf auf der Leiterplatte erheblich, vereinfacht das Schaltungsdesign durch die Integration mehrerer Kanäle in einem Gehäuse und senkt die Kosten durch die Reduzierung der Anzahl der benötigten Bauteile und der Bestückungsschritte.
