Optimale Signalentkopplung und Schutz für Ihre Elektronik: Der LTV 844S 4-fach Optokoppler-AC
Der LTV 844S 4-fach Optokoppler-AC ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und hochisolierte Signalübertragung in anspruchsvollen elektronischen Schaltungen benötigen. Wenn Sie nach einer Komponente suchen, die sowohl elektrische Sicherheit gewährleistet als auch präzise Steuersignale zwischen unterschiedlichen Potenzialen überträgt, ist dieser Optokoppler die überlegene Wahl gegenüber unsicheren oder weniger leistungsfähigen Alternativen.
Hervorragende Isolation und Schutz durch fortschrittliche Optokoppler-Technologie
Der Kern des LTV 844S ist seine Fähigkeit, elektrische Signale über eine optische Barriere zu übertragen. Dies eliminiert direkte elektrische Verbindungen und schützt empfindliche Steuerkreise effektiv vor Überspannungen, Rauschen und schädlichen Störungen aus dem Netz oder anderen Stromkreisen. Mit einer beeindruckenden Durchschlagsfestigkeit von 5kV bietet er ein Höchstmaß an Sicherheit, das weit über die Anforderungen vieler Standardanwendungen hinausgeht. Dies ist besonders kritisch in industriellen Umgebungen, Stromversorgungen und bei der Steuerung von Hochspannungskomponenten, wo ein Ausfall weitreichende Folgen haben kann.
Maximale Flexibilität und Integration in Ihre Schaltungsdesigns
Der LTV 844S zeichnet sich durch seine Vielseitigkeit aus. Als 4-fach Optokoppler ermöglicht er die gleichzeitige Entkopplung und Übertragung von vier unabhängigen Signalkanälen. Dies spart wertvollen Platz auf der Leiterplatte und reduziert die Komplexität des Schaltungsdesigns erheblich. Die AC-Fähigkeit eröffnet zudem Anwendungsbereiche, in denen Wechselspannungen sicher verarbeitet werden müssen. Die präzisen Spezifikationen von 35V Betriebspannung und 50mA Stromstärke machen ihn zudem für eine breite Palette von Steuer- und Logikschaltungen kompatibel. Die einstellbare Verstärkung (Current Transfer Ratio – CTR) von 20-300% erlaubt eine feine Abstimmung der Signalübertragung, um sowohl empfindliche Logikpegel als auch höhere Stromanforderungen zu erfüllen, was ihn zu einer flexibleren Wahl als Optokoppler mit fixen CTR-Werten macht.
Technische Überlegenheit und Anwendungsbreite
Die Implementierung fortschrittlicher Halbleitertechnologie in Verbindung mit sorgfältiger Fertigung sorgt für eine außergewöhnliche Zuverlässigkeit und Langlebigkeit des LTV 844S. Die Oberflächenmontage (SMD-16) ermöglicht eine effiziente und automatisierte Bestückung auf Leiterplatten, was die Produktionskosten senkt und die Stückgenauigkeit erhöht. Im Gegensatz zu traditionellen Transformatoren oder Relais bietet der Optokoppler keine mechanischen Verschleißteile, was zu einer längeren Lebensdauer und geringeren Wartungskosten führt. Seine hohe Geschwindigkeit und geringe Schaltzeiten machen ihn ideal für Anwendungen, die eine schnelle Reaktion erfordern, wie z.B. in der Leistungselektronik, bei der Steuerung von Motoren oder in Kommunikationssystemen.
Vorteile des LTV 844S im Überblick
- Höchste elektrische Sicherheit: 5kV Durchschlagsfestigkeit schützt empfindliche Schaltungen vor gefährlichen Spannungsspitzen.
- Effiziente Signalentkopplung: Verhindert unerwünschte Masse-Schleifen und Rauschen zwischen digitalen und analogen Bereichen.
- Vielseitige Anwendungsbereiche: Geeignet für AC-Signale und eine breite Palette von Steuer- und Logikschaltungen.
- Kompaktes Design: 4 Kanäle in einem Gehäuse sparen Platz und vereinfachen das Layout.
- Hohe Flexibilität bei der Signalübertragung: Einstellbare CTR von 20-300% für präzise Anpassung an verschiedene Anforderungen.
- Zuverlässigkeit und Langlebigkeit: Keine mechanischen Teile, was zu einer längeren Lebensdauer im Vergleich zu Relais führt.
- Optimierte Fertigung: SMD-16 Gehäuse für effiziente automatisierte Bestückung.
- Störungsfreie Kommunikation: Ermöglicht den sicheren Datenaustausch zwischen Stromkreisen mit unterschiedlichen Spannungspegeln.
Produkteigenschaften und technische Spezifikationen
| Merkmal | Spezifikation | Vorteil |
|---|---|---|
| Kanalanzahl | 4-fach | Maximale Signalverarbeitung und Platzersparnis auf der Leiterplatte. |
| Isolationsspannung | 5kV (AC/DC) | Überragender Schutz vor Überspannungen und elektrischen Störungen, kritisch für Sicherheit und Zuverlässigkeit. |
| Maximale LED-Stromstärke | 50mA | Ausreichend Leistung für zuverlässige optische Kopplung über eine breite Palette von Eingangsströmen. |
| Maximale Ausgangsspannung | 35V | Kompatibel mit gängigen Logikpegeln und vielen Steuersignalen. |
| Current Transfer Ratio (CTR) | 20% – 300% (einstellbar durch LED-Strom) | Hohe Flexibilität zur Anpassung der Verstärkung an spezifische Schaltungsanforderungen, von empfindlichen Signalen bis zu höheren Strombedarfen. |

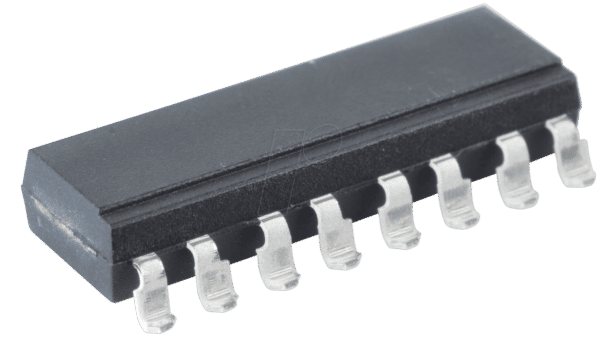

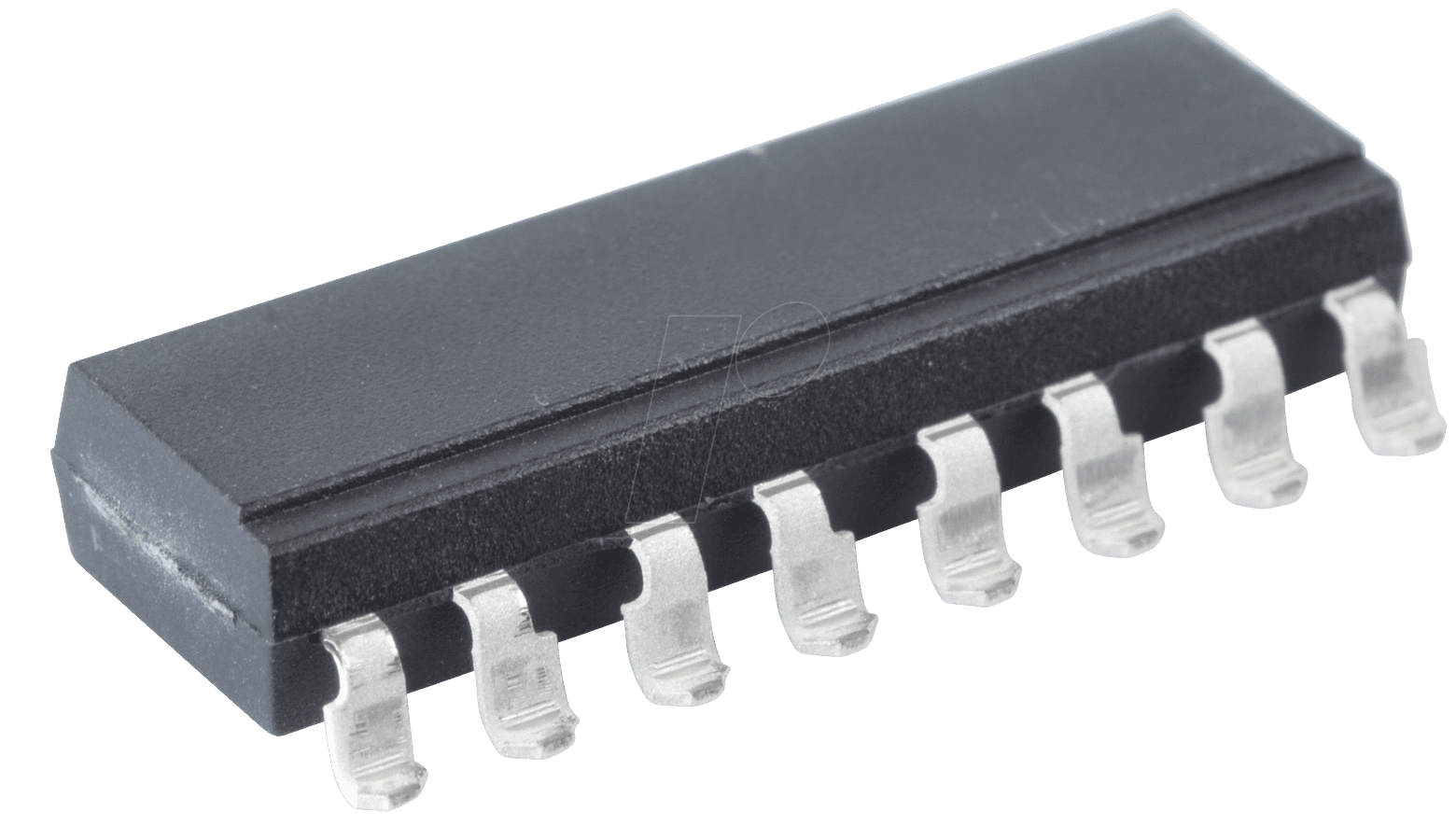

| Gehäusetyp | SMD-16 | Moderne Oberflächenmontagetechnik für effiziente und präzise automatisierte Leiterplattenbestückung. |
| Anwendungsspektrum | AC-Signalübertragung, Industrielle Steuerungen, Stromversorgungen, Kommunikationssysteme, Mess- und Prüftechnik | Vielseitig einsetzbar, wo sichere galvanische Trennung unerlässlich ist. |
| Betriebstemperatur | Typisch -40°C bis +85°C | Gewährleistet zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen. |
FAQ – Häufig gestellte Fragen zu LTV 844S – 4-fach Optokoppler-AC, 5kV, 35V, 50mA, 20-300%, SMD-16
Was ist der Hauptvorteil eines Optokopplers gegenüber einer direkten Verbindung?
Der Hauptvorteil eines Optokopplers wie dem LTV 844S liegt in der galvanischen Trennung. Dies bedeutet, dass keine elektrische Verbindung zwischen dem Eingangs- und Ausgangskreis besteht. Dadurch werden die beiden Schaltungsteile vollständig voneinander isoliert, was einen Schutz vor Überspannungen, elektrischem Rauschen und potenziellen Erdungsschleifen bietet. Dies erhöht die Sicherheit und Zuverlässigkeit der gesamten elektronischen Anwendung erheblich.
Für welche Arten von Anwendungen ist der LTV 844S Optokoppler besonders gut geeignet?
Der LTV 844S ist ideal für Anwendungen, die eine sichere und zuverlässige Signalentkopplung erfordern. Dazu gehören industrielle Steuerungen, Stromversorgungen, Schaltnetzteile, Motorsteuerungen, Kommunikationsschnittstellen, Mess- und Prüfgeräte sowie überall dort, wo sich unterschiedliche Spannungsbereiche oder potenziell störende Umgebungen sicher voneinander trennen müssen.
Was bedeutet die Angabe „4-fach Optokoppler“?
Die Bezeichnung „4-fach Optokoppler“ bedeutet, dass das Bauteil vier unabhängige Optokoppler-Einheiten in einem einzigen Gehäuse integriert. Jede Einheit besteht aus einer LED (Sender) und einem Fototransistor oder einer anderen Art von Fotodetektor (Empfänger). Dies ermöglicht die gleichzeitige Übertragung und Entkopplung von vier separaten Signalen, was die Komplexität und den Platzbedarf auf der Leiterplatte reduziert.
Wie beeinflusst die einstellbare Current Transfer Ratio (CTR) von 20-300% die Anwendung?
Die Current Transfer Ratio (CTR) beschreibt das Verhältnis des Ausgangsstroms zum Eingangs-LED-Strom. Eine CTR von 20-300% bedeutet, dass Sie die Empfindlichkeit des Optokopplers einstellen können. Mit einem niedrigeren LED-Strom erhalten Sie eine geringere Verstärkung (niedrigere CTR), was nützlich ist, wenn Sie einen geringen Ausgangsstrom benötigen oder Störempfindlichkeit minimieren möchten. Mit einem höheren LED-Strom können Sie eine höhere Verstärkung (höhere CTR) erzielen, was für die Ansteuerung von Logikschaltungen mit geringen Eingangsstromkapazitäten von Vorteil ist. Diese Flexibilität ermöglicht eine präzise Anpassung an die Anforderungen Ihrer Schaltung.
Warum ist die AC-Fähigkeit des Optokopplers wichtig?
Die AC-Fähigkeit des LTV 844S bedeutet, dass er nicht nur Gleichspannungen (DC), sondern auch Wechselspannungen (AC) sicher übertragen kann. Dies ist besonders wichtig in Anwendungen, die mit Netzspannung oder anderen AC-Signalen arbeiten, da eine herkömmliche Gleichstrom-Optokoppler-Konfiguration hierfür nicht geeignet wäre. Der LTV 844S ermöglicht die sichere Steuerung oder Erfassung von AC-Signalen, ohne dass eine gefährliche elektrische Verbindung zwischen den Stromkreisen entsteht.
Welche Vorteile bietet die SMD-16 Bauform?
Die SMD-16 (Surface Mount Device) Bauform ermöglicht die direkte Montage des Bauteils auf der Oberfläche einer Leiterplatte. Dies hat mehrere Vorteile: Es ermöglicht eine höhere Integrationsdichte, da keine Durchstecklöcher benötigt werden, erleichtert die automatische Bestückung durch Pick-and-Place-Maschinen, was die Produktionskosten senkt, und führt in der Regel zu kleineren und flacheren elektronischen Geräten. Die gute Wärmeableitung der SMD-Gehäuse trägt ebenfalls zur Zuverlässigkeit bei.
Wie schützt die 5kV Isolationsspannung meine Schaltung?
Die 5kV Isolationsspannung gibt die maximale Spannung an, die zwischen den verschiedenen Anschlüssen des Optokopplers sicher aufrechterhalten werden kann, ohne dass es zu einem Durchschlag kommt. In der Praxis bedeutet dies, dass der LTV 844S eine sehr robuste Barriere gegen hohe Spannungen bietet. Wenn eine hohe Spannung in einem der Stromkreise auftritt, kann sie nicht direkt auf den anderen Stromkreis überspringen, sondern wird durch die optische Kopplung sicher getrennt. Dies schützt empfindliche Komponenten und die Benutzer der elektronischen Geräte.
