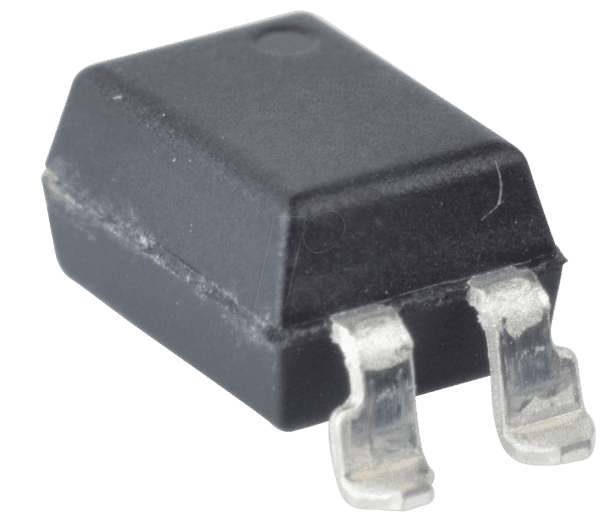

LTV 814S – 1-fach Optokoppler-AC: Präzise Signalentkopplung für Ihre Elektronikprojekte
Benötigen Sie eine robuste und zuverlässige Lösung zur galvanischen Trennung in Ihren Schaltungen? Der LTV 814S – 1-fach Optokoppler-AC ist die ideale Wahl für Ingenieure, Entwickler und Elektronikenthusiasten, die eine hochwirksame Isolierung zwischen verschiedenen Stromkreisen benötigen, um empfindliche Komponenten vor Spannungsspitzen und Störungen zu schützen. Seine Fähigkeit, AC-Signale sicher zu übertragen, macht ihn unverzichtbar für eine Vielzahl von Anwendungen, von industrieller Automatisierung bis hin zu anspruchsvollen Consumer-Elektronikprodukten.
Herausragende Isolationsleistung und Vielseitigkeit
Der LTV 814S setzt Maßstäbe in puncto Sicherheit und Zuverlässigkeit. Mit einer beeindruckenden Isolationsspannung von 5kV garantiert er eine physische und elektrische Trennung, die weit über die Anforderungen vieler Standard-Optokoppler hinausgeht. Dies ist entscheidend, um die Langlebigkeit und Integrität Ihrer Schaltungen zu gewährleisten, insbesondere in Umgebungen mit hohen Spannungen oder starkem elektrischem Rauschen. Die Fähigkeit, AC-Signale zu verarbeiten, eröffnet breitere Anwendungsmöglichkeiten im Vergleich zu reinen DC-Optokopplern.
Technische Überlegenheit für anspruchsvolle Designs
Was den LTV 814S von herkömmlichen Trennlösungen abhebt, ist seine Kombination aus hoher Spannungsfestigkeit, präziser Stromsteuerung und kompakter Bauweise. Die Spezifikationen von 35V maximaler Kollektorspannung und 50mA maximalem Kollektorstrom ermöglichen eine feingranulare Steuerung und Anpassung an Ihre spezifischen Leistungsanforderungen. Der weite Verstärkungsbereich (Current Transfer Ratio – CTR) von 20-300% bietet Flexibilität bei der Auswahl der Ansteuerung, während die SMD-4-Bauform eine effiziente Integration in moderne Leiterplattendesigns ermöglicht.
Vorteile des LTV 814S – 1-fach Optokoppler-AC
- Höchste Sicherheit durch 5kV Isolationsspannung: Bietet erstklassigen Schutz gegen Spannungsspitzen und Fehlerströme, ideal für sicherheitskritische Anwendungen.
- AC-Signalübertragung: Ermöglicht die Entkopplung von Wechselspannungssignalen, was ihn für eine breitere Palette von Schaltungstopologien qualifiziert.
- Präzise Stromsteuerung: Mit 35V Kollektorspannung und 50mA Kollektorstrom können Schaltungen exakt konfiguriert werden.
- Flexibler Verstärkungsbereich (20-300% CTR): Ermöglicht Anpassungen an unterschiedliche Ansteuerungspegel und reduziert die Komplexität der Treiberschaltungen.
- Kompakte SMD-4 Bauform: Ideal für die Integration in platzsparende, moderne Elektronikdesigns und automatisierte Bestückungsprozesse.
- Zuverlässige galvanische Trennung: Verhindert unerwünschte Masseschleifen und schützt empfindliche Mikrocontroller oder Logikschaltungen vor hochspannungsseitigen Störungen.
- Langlebigkeit und Stabilität: Gefertigt für den zuverlässigen Betrieb unter anspruchsvollen Umgebungsbedingungen, was die Lebensdauer Ihrer Geräte erhöht.
Anwendungsbereiche und Einsatzmöglichkeiten
Der LTV 814S – 1-fach Optokoppler-AC ist ein vielseitiges Bauteil, das in zahlreichen elektronischen Systemen Anwendung findet. Seine Fähigkeit, AC-Signale sicher zu trennen, macht ihn besonders wertvoll in:
- Industrielle Steuerungen: Zur Entkopplung von Sensoreingängen, Aktuatorsteuerungen und Kommunikationsschnittstellen in SPS-Systemen und industriellen Automatisierungslösungen.
- Stromversorgungen: Zur Isolation zwischen der Primär- und Sekundärseite von Schaltnetzteilen, um die Sicherheit von Benutzern und Geräten zu gewährleisten.
- Kommunikationstechnik: Zur Trennung von Signalpfaden in Netzwerkausrüstung, Modems und Routern, um Datenintegrität zu sichern.
- Medizintechnik: Wo höchste Isolationsanforderungen zum Schutz von Patienten und Bedienpersonal gelten.
- Unterhaltungselektronik: In Audio- und Videogeräten zur Vermeidung von Brummschleifen und zur Verbesserung der Signalqualität.
- Mess- und Prüftechnik: Zur Erzeugung von Referenzsignalen oder zur Isolation von Messgeräten von zu prüfenden Schaltungen.
Detaillierte Spezifikationen und Leistungsmerkmale
Der LTV 814S – 1-fach Optokoppler-AC repräsentiert einen hohen Standard an Bauteilqualität und Funktionalität. Die genauen Spezifikationen sind entscheidend für die Planung und Implementierung zuverlässiger Schaltungen:
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | 1-fach Optokoppler-AC | Effiziente Entkopplung eines einzelnen AC-Signalpfades. |
| Isolationsspannung (AC RMS) | 5kV | Maximale Spannungsfestigkeit zwischen Eingang (LED) und Ausgang (Fototransistor) zur Gewährleistung der galvanischen Trennung. |
| Maximale Kollektorspannung (VCEO) | 35V | Die höchste Spannung, die der Fototransistor im ausgeschalteten Zustand zwischen Kollektor und Emitter vertragen kann. |
| Maximale Kollektorstrom (IC) | 50mA | Der maximale kontinuierliche Strom, der durch den Fototransistor fließen kann, ohne ihn zu beschädigen. |
| Current Transfer Ratio (CTR) | 20% – 300% | Das Verhältnis von Kollektorstrom zu Eingangsstrom. Ein breiter Bereich ermöglicht Flexibilität bei der Ansteuerung und Anpassung. |
| Gehäuseform | SMD-4 | Kompakte oberflächenmontierbare Bauform für moderne Leiterplattendesigns und automatisierte Fertigung. |
| Betriebstemperaturbereich | Herstellerangabe beachten (typisch -40°C bis +85°C) | Gewährleistet zuverlässigen Betrieb unter verschiedenen klimatischen Bedingungen. |
| LED Vorwärtsstrom (IF) | Herstellerangabe beachten (typisch 10-20mA) | Der Strom, der benötigt wird, um die interne LED zu aktivieren und damit die optische Kopplung herzustellen. |
Häufig gestellte Fragen zu LTV 814S – 1-fach Optokoppler-AC
Was bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet die physische und elektrische Entkopplung von zwei Stromkreisen. Sie ist wichtig, um zu verhindern, dass Spannungsspitzen, niederfrequentes Brummen oder Gleichspannungsverschiebungen von einem Stromkreis auf einen anderen übertragen werden. Dies schützt empfindliche Bauteile wie Mikrocontroller, Sensoren oder Benutzerschnittstellen und erhöht die Sicherheit, indem es den Anwender vor gefährlichen Spannungen isoliert.
Kann der LTV 814S auch DC-Signale übertragen?
Obwohl der LTV 814S spezifisch für AC-Signalübertragung ausgelegt ist, kann er in vielen Fällen auch zur Übertragung von DC-Signalen verwendet werden. Da er eine Fotodiode oder Fototransistor hinter einer LED hat, wirkt er im Prinzip wie ein Schalter. Für reine DC-Anwendungen gibt es jedoch spezialisierte Optokoppler, die möglicherweise effizienter oder kostengünstiger sind.
Wie wähle ich den richtigen Current Transfer Ratio (CTR) für meine Anwendung?
Der CTR gibt an, wie viel Ausgangsstrom Sie für einen bestimmten Eingangsstrom erhalten. Ein höherer CTR bedeutet, dass Sie mit einem geringeren Eingangsstrom eine größere Ausgangsstrommenge schalten können. Die Wahl hängt von der Empfindlichkeit Ihrer Steuerschaltung und der Last ab, die Sie schalten möchten. Für sicherheitskritische Anwendungen oder zur Reduzierung des Ansteuerungsaufwands wählt man oft einen höheren CTR, während für präzise Stromsteuerung oder umgekehrt, ein niedrigerer CTR von Vorteil sein kann.
Was sind die Vorteile der SMD-4 Bauform?
Die SMD-4 (Surface Mount Device) Bauform ermöglicht es, den Optokoppler direkt auf die Oberfläche einer Leiterplatte zu löten. Dies führt zu kompakteren Designs, ermöglicht automatisierte Bestückungsprozesse, was die Produktionskosten senkt, und verbessert die Signalintegrität durch kürzere Leiterbahnlängen im Vergleich zu durchkontaktierten Bauteilen.
Ist der LTV 814S für Hochfrequenzanwendungen geeignet?
Optokoppler sind generell keine Hochfrequenzbauteile im Sinne von RF-Schaltungen. Der LTV 814S hat eine begrenzte Bandbreite, die für die Übertragung von AC-Signalen im Audio- oder Niederfrequenzbereich ausreichend ist. Für extrem schnelle Signalübertragungen sind andere Entkopplungstechnologien wie digitale Isolatoren oder Transformatoren besser geeignet.
Welche Schutzmaßnahmen sind bei der Verwendung des LTV 814S zu beachten?
Beim Umgang mit Optokopplern, insbesondere bei hohen Isolationsspannungen wie 5kV, ist äußerste Vorsicht geboten. Stellen Sie sicher, dass die entsprechenden Sicherheitsabstände eingehalten werden und dass das Design der Leiterplatte eine adäquate Isolierung zwischen der Hochspannungs- und der Niederspannungsseite gewährleistet. Beachten Sie immer die spezifischen Sicherheitsrichtlinien für Arbeiten an elektronischen Schaltungen.
Wie unterscheidet sich der LTV 814S von anderen Optokopplertypen?
Der Hauptunterschied liegt in der Fähigkeit, AC-Signale zu verarbeiten, und in der hohen Isolationsspannung von 5kV. Viele gängige Optokoppler sind primär für die Entkopplung von DC-Signalen konzipiert und weisen geringere Isolationsspannungen auf. Die spezifischen Spannungs- und Stromwerte sowie der CTR-Bereich positionieren den LTV 814S für anspruchsvollere industrielle und sicherheitsrelevante Anwendungen.
