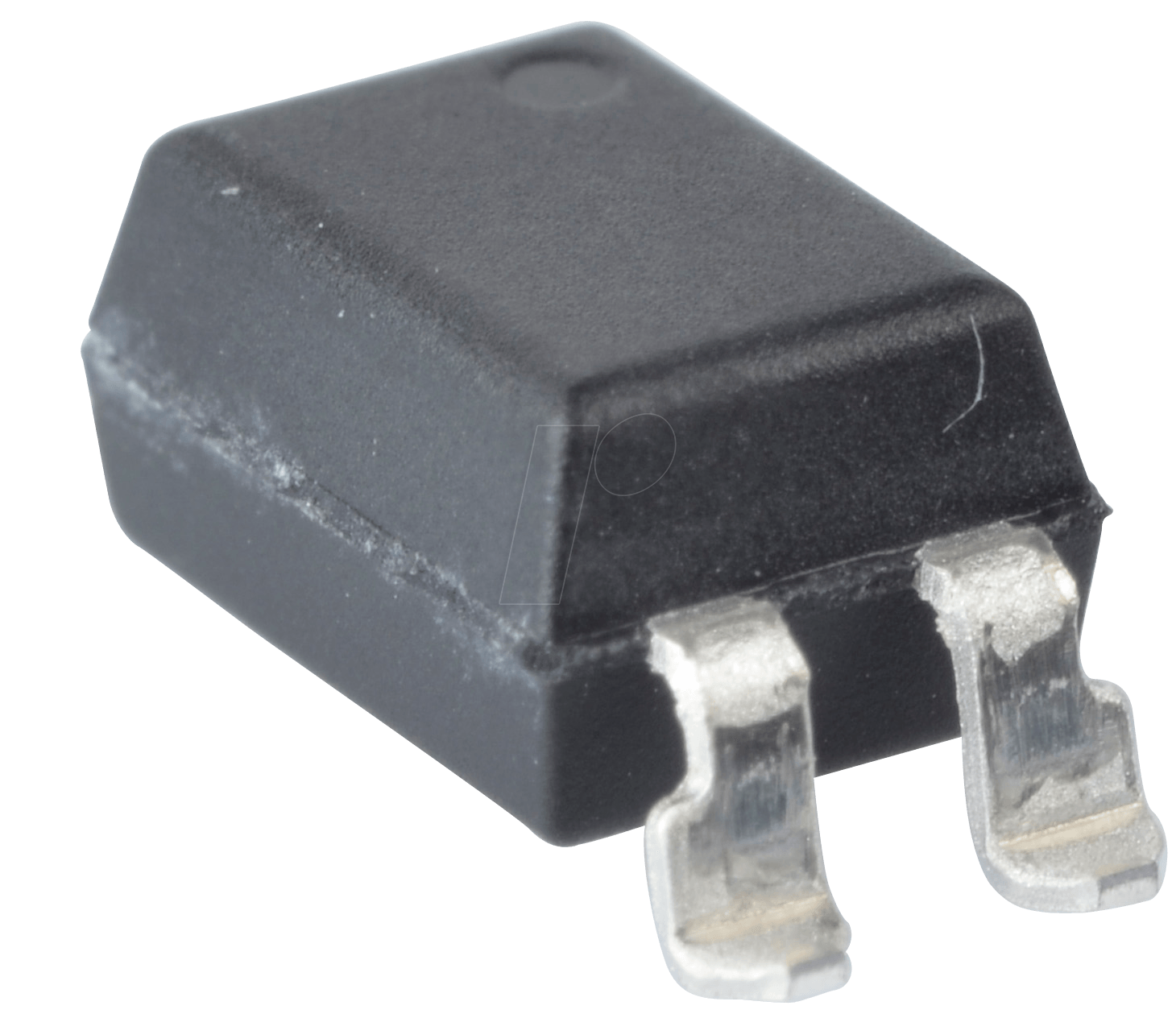

LTV 357T-SMD: Ihre Schlüsselkomponente für sichere Signalübertragung und galvanische Trennung
Benötigen Sie eine zuverlässige Lösung zur Isolierung von Schaltkreisen und zur Vermeidung von Störeinflüssen? Der LTV 357T-SMD 1-fach Optokoppler mit 3,75kV Isolationsspannung, 35V Spannungsfestigkeit und 50mA Strombelastbarkeit ist die ideale Wahl für Ingenieure und Techniker, die höchste Anforderungen an Sicherheit und Performance stellen. Dieses Bauteil minimiert effektiv Hochfrequenzrauschen und Überspannungen, wodurch die Langlebigkeit und Stabilität Ihrer elektronischen Systeme gewährleistet wird.
Warum der LTV 357T-SMD Ihre erste Wahl ist
Im Vergleich zu herkömmlichen Isolationsmethoden bietet der LTV 357T-SMD eine überragende Kombination aus kompakter Bauweise, hoher elektrischer Sicherheit und präziser Signalübertragung. Seine SMD-Bauform (Surface Mount Device) ermöglicht eine effiziente Platzierung auf Leiterplatten und optimiert somit das Layout und die Größe Ihrer Schaltungen. Die integrierte Optokoppler-Technologie garantiert eine galvanische Trennung, die weit über die Möglichkeiten einfacher Transformatoren oder Reed-Relais hinausgeht und eine beispiellose Sicherheit gegen gefährliche Spannungen bietet.
Überragende Leistung und Sicherheit: Die Kernvorteile des LTV 357T-SMD
- Garantierte Galvanische Trennung: Durch die optische Kopplung wird jede elektrische Verbindung zwischen Ein- und Ausgangskreis unterbrochen, was einen optimalen Schutz vor Überspannungen und Stromspitzen bietet.
- Hohe Isolationsspannung (3,75kV): Diese bemerkenswerte Spannungsfestigkeit ermöglicht den Einsatz in sicherheitskritischen Anwendungen, wo eine strikte Trennung von Niederspannungs- und Hochspannungsbereichen unerlässlich ist.
- Präzise Signalübertragung: Mit einer Stromübertragungsrate (CTR) von 50-600% liefert der LTV 357T-SMD ein zuverlässiges Signal, das für die Steuerung verschiedenster elektronischer Komponenten optimiert ist.
- Kompakte SMD-Bauform: Die Montage auf der Oberfläche von Leiterplatten (SMD) spart wertvollen Bauraum und ermöglicht eine hochintegrierte Schaltungsentwicklung.
- Energieeffiziente Funktion: Der geringe Stromverbrauch macht ihn ideal für den Einsatz in energiesensiblen Systemen und Anwendungen.
- Vielseitige Spannungs- und Stromspezifikationen: Mit 35V Spannungsfestigkeit und 50mA Ausgangsstrom ist dieser Optokoppler für ein breites Spektrum von Applikationen geeignet.
- Hohe Zuverlässigkeit und Langlebigkeit: Robuste Bauweise und hochwertige Komponenten garantieren eine lange Lebensdauer und eine konstante Performance auch unter anspruchsvollen Betriebsbedingungen.
Anwendungsgebiete und technische Spezifikationen
Der LTV 357T-SMD ist ein unverzichtbarer Bestandteil in einer Vielzahl von industriellen und professionellen elektronischen Systemen. Seine Fähigkeit, empfindliche Steuerschaltungen von potenziell schädlichen Netzschwankungen oder Störsignalen zu isolieren, macht ihn zu einer kritischen Komponente in:
- Stromversorgungsmodulen: Zur Trennung von primärer und sekundärer Seite, um die Sicherheit zu erhöhen und Störungen zu minimieren.
- Industrieller Automatisierung: Zur sicheren Übertragung von Signalen zwischen Steuerungen und Feldgeräten, die auf unterschiedlichen Potenzialen arbeiten.
- Medizintechnik: Wo höchste Sicherheitsstandards und eine strikte galvanische Trennung zum Schutz von Patienten und Personal unerlässlich sind.
- Telekommunikationsgeräten: Zur Isolierung von Signalleitungen und zum Schutz vor Überspannungen aus externen Netzen.
- LED-Treiber: Zur Steuerung von Hochleistungs-LEDs unter sicheren und kontrollierten Bedingungen.
- Motorsteuerungen: Zur Entkopplung von leistungsstarken Motortreibern von empfindlichen Steuersignalen.
| Spezifikation | Wert |
|---|---|
| Modellbezeichnung | LTV 357T-SMD |
| Optokoppler-Typ | 1-fach |
| Isolationsspannung (RMS) | 3,75 kV |
| Maximale Ausgangsspannung (VCEO) | 35 V |
| Maximaler Ausgangsstrom (IO) | 50 mA |
| Stromübertragungsrate (CTR) | 50% – 600% |
| Gehäusetyp | SMD (Surface Mount Device) |
| Anzahl der Pins | 4 |
| Betriebstemperaturbereich | -55°C bis +125°C (typisch, genaue Datenblattprüfung empfohlen) |
| Ansprechzeit | Sehr gering, optimiert für schnelle Schaltvorgänge (typische Werte im Datenblatt ersichtlich) |
| Herstellerfamilie | LTVxxx Serie (identifiziert die Kompatibilität mit ähnlichen Komponenten) |
Detaillierte Betrachtung der technischen Merkmale
Der LTV 357T-SMD basiert auf einer fortschrittlichen Fototransistor-Technologie, die in einem gemeinsamen Gehäuse integriert ist. Auf der Eingangsseite befindet sich eine lichtemittierende Diode (LED), die bei Anlegen einer entsprechenden Stromstärke Licht aussendet. Dieses Licht wird von einem lichtempfindlichen Fototransistor auf der Ausgangsseite erfasst. Die Intensität des emittierten Lichts und damit die Leitfähigkeit des Fototransistors korrelieren direkt mit der Stromstärke, die durch die LED fließt. Dies ermöglicht eine proportionale Signalübertragung.
Die Isolationsspannung von 3,75kV ist ein kritischer Parameter, der die Fähigkeit des Optokopplers angibt, hohe Spannungen zu widerstehen, ohne dass es zu einem elektrischen Durchschlag kommt. Diese Eigenschaft ist von fundamentaler Bedeutung in Umgebungen mit potenziell hohen Spannungsdifferenzen, wie beispielsweise in industriellen Stromversorgungen oder Hochfrequenzanwendungen, wo die Trennung zwischen den verschiedenen Potenzialen absolute Priorität hat.
Die maximale Ausgangsspannung von 35V (VCEO) bezieht sich auf die höchste Spannung, die zwischen Kollektor und Emitter des Fototransistors anliegen darf, wenn dieser nicht leitend ist, ohne dass ein Durchbruch erfolgt. Zusammen mit dem maximalen Ausgangsstrom von 50mA definiert dies den Arbeitsbereich für die Steuerung von nachgeschalteten Komponenten. Die Stromübertragungsrate (CTR) von 50-600% ist ein entscheidendes Maß für die Effizienz des Optokopplers. Sie gibt das Verhältnis des Ausgangsstroms (Kollektorstrom) zum Eingangsstrom (LED-Strom) an. Ein hoher CTR-Wert bedeutet, dass bereits ein geringer Eingangsstrom einen vergleichsweise hohen Ausgangsstrom steuern kann, was zu einer verbesserten Energieeffizienz und kleineren Ansteuerschaltungen führt.
Die SMD-Bauform (Surface Mount Device) des LTV 357T-SMD ist ein moderner Standard in der Elektronikfertigung. Diese Bauform ermöglicht die direkte Montage der Bauteile auf der Oberfläche einer Leiterplatte, was im Vergleich zu durchkontaktierten Bauteilen (Through-Hole Technology) deutliche Vorteile bietet. Dazu gehören eine höhere Packungsdichte, eine einfachere Automatisierbarkeit im Bestückungsprozess und eine verbesserte Leistung bei hohen Frequenzen durch kürzere Signalwege. Die kompakten Abmessungen des SMD-Gehäuses sind essenziell für die Miniaturisierung moderner elektronischer Geräte.
FAQ – Häufig gestellte Fragen zu LTV 357T-SMD – 1-fach Optokoppler, 3,75kV, 35V, 50mA, 50-600%, MFP-4
Was genau ist ein Optokoppler und wie funktioniert er?
Ein Optokoppler, auch bekannt als Fotokoppler, ist ein elektronisches Bauteil, das eine elektrische Verbindung zwischen zwei voneinander isolierten Schaltungen herstellt. Er besteht aus einer lichtemittierenden Diode (LED) und einem lichtempfindlichen Bauteil (wie einem Fototransistor, Fotodioden oder Fotothyristoren), die in einem gemeinsamen Gehäuse untergebracht sind. Wenn die LED Strom erhält und Licht aussendet, wird dieses Licht vom lichtempfindlichen Bauteil erfasst, was eine elektrische Leitfähigkeit auslöst. Dadurch wird ein Signal über einen optischen Kanal übertragen, ohne dass eine direkte elektrische Verbindung besteht. Dies gewährleistet eine galvanische Trennung.
Welche Vorteile bietet die galvanische Trennung des LTV 357T-SMD?
Die galvanische Trennung bietet entscheidende Sicherheits- und Leistungssteigerungen. Sie schützt empfindliche Steuerelektronik vor schädlichen Spannungsspitzen, Überspannungen und elektrischem Rauschen, die von Hochspannungsseite oder anderen Störquellen herrühren können. Dies erhöht die Zuverlässigkeit und Lebensdauer des gesamten Systems und schützt Personal vor gefährlichen elektrischen Schlägen.
In welchen Anwendungen ist die hohe Isolationsspannung von 3,75kV besonders wichtig?
Eine hohe Isolationsspannung von 3,75kV ist unerlässlich in Anwendungen, wo eine signifikante Spannungsdifferenz zwischen der Ein- und Ausgangsschaltung besteht oder erwartet wird. Dazu gehören beispielsweise medizinische Geräte, Stromversorgungsmodule, industrielle Steuerungen, Wechselrichter, Ladegeräte und jede Anwendung, bei der eine strenge Trennung von Netzspannung und Niederspannungs-Steuerkreisen gefordert ist, um die Sicherheit zu gewährleisten.
Was bedeutet die Stromübertragungsrate (CTR) von 50-600% und warum ist sie wichtig?
Die Stromübertragungsrate (CTR – Current Transfer Ratio) gibt das Verhältnis des Ausgangsstroms (Kollektorstrom des Fototransistors) zum Eingangsstrom (LED-Strom) an. Ein CTR von 50-600% bedeutet, dass für einen bestimmten Eingangsstrom ein vielfach höherer Ausgangsstrom zur Verfügung steht. Ein hoher CTR ist vorteilhaft, da er es ermöglicht, mit einem geringeren Eingangsstrom eine größere Last zu steuern, was die Energieeffizienz verbessert und die Anforderung an die Ansteuerschaltung reduziert.
Kann der LTV 357T-SMD in Hochfrequenzanwendungen eingesetzt werden?
Ja, der LTV 357T-SMD ist für eine präzise Signalübertragung optimiert und eignet sich gut für Anwendungen mit höheren Frequenzen. Die kompakte Bauweise und die kurzen Signalwege der SMD-Technologie minimieren parasitäre Effekte, die bei hohen Frequenzen auftreten können. Für spezifische Grenzfrequenzen und Zeitkonstanten ist jedoch immer ein Blick in das offizielle Datenblatt des Herstellers empfehlenswert.
Welche Vorteile bietet die SMD-Bauform gegenüber traditionellen THT-Bauteilen?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine höhere Packungsdichte auf der Leiterplatte, da die Bauteile direkt auf der Oberfläche montiert werden. Dies führt zu kleineren und leichteren Designs. Zudem vereinfacht die SMD-Technologie den automatisierten Bestückungsprozess erheblich und kann zu besseren elektrischen Eigenschaften bei hohen Frequenzen führen, da die Leiterwege kürzer sind.
Wie gewährleiste ich die korrekte Montage und Lötung des LTV 357T-SMD?
Für die korrekte Montage und Lötung des LTV 357T-SMD sollten die Empfehlungen des Herstellers im Datenblatt strikt befolgt werden. Dies beinhaltet typischerweise die Verwendung geeigneter Lötverfahren wie Reflow-Löten oder Dampfphasenlöten, die Kontrolle der Löttemperatur und -zeit sowie die Verwendung einer geeigneten Lötpaste. Eine sorgfältige Reinigung der Leiterplatte nach dem Lötprozess ist ebenfalls wichtig, um Flussmittelrückstände zu entfernen, die die elektrische Isolation beeinträchtigen könnten.
