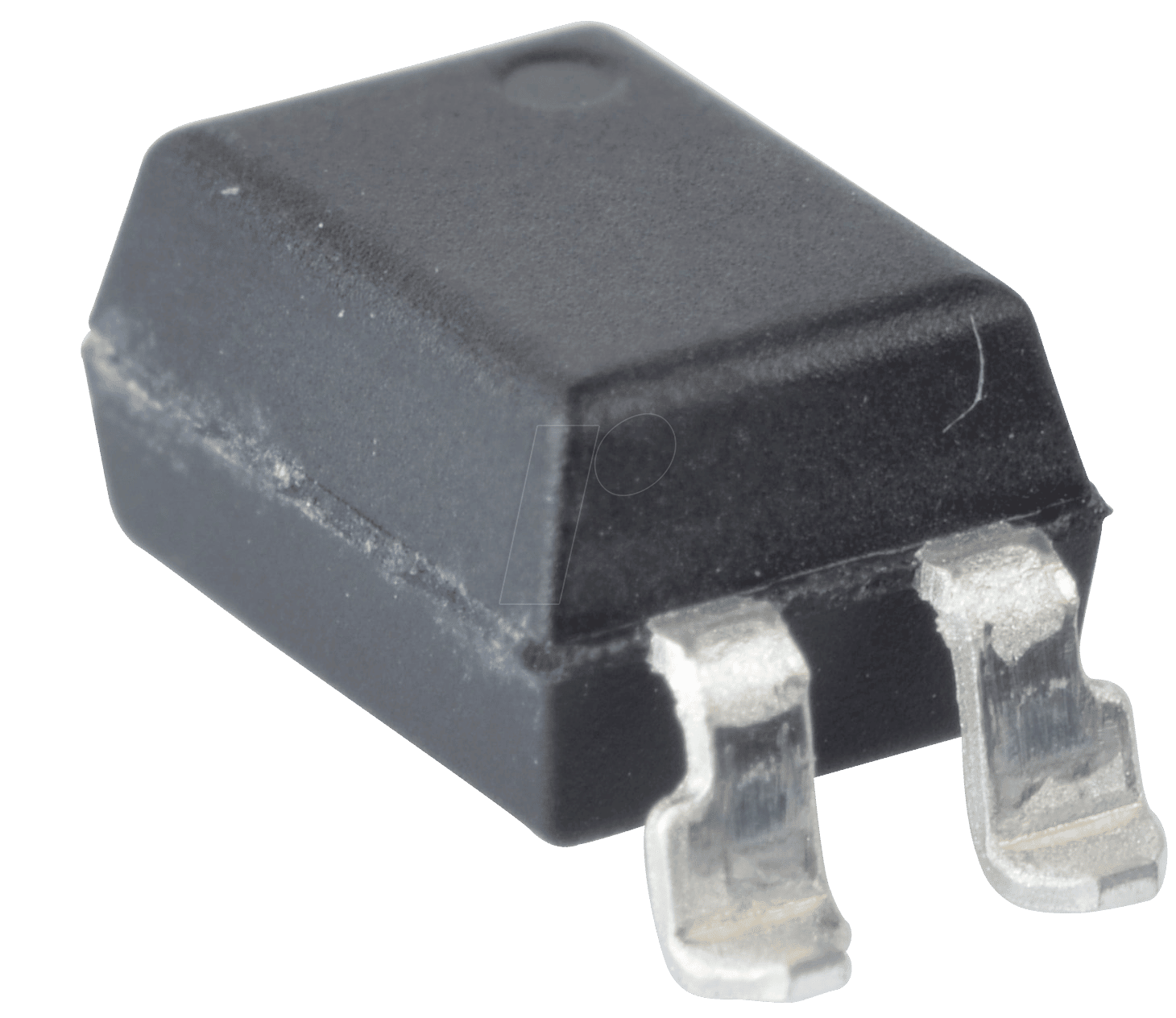

Sicherheit und Isolation in Ihrer Elektronik: Der LTV 352T-SMD Optokoppler
Wenn es um die zuverlässige galvanische Trennung von Schaltungsteilen geht, steht der LTV 352T-SMD Optokoppler an vorderster Front. Entwickelt für anspruchsvolle Anwendungen in der Industrie- und Automatisierungstechnik, bietet dieses Bauteil eine unverzichtbare Lösung zur Unterbrechung von Stromschleifen und zum Schutz empfindlicher Steuerkomponenten vor Überspannungen und Störsignalen. Ingenieure und Entwickler, die Wert auf maximale Sicherheit und Stabilität ihrer Systeme legen, finden im LTV 352T-SMD den idealen Partner.
Technische Exzellenz für Höchste Ansprüche
Der LTV 352T-SMD repräsentiert eine fortschrittliche Generation von Optokopplern, die durch ihre spezifischen Leistungsmerkmale eine überlegene Alternative zu einfacheren Isolationslösungen darstellen. Die hohe Isolationsspannung von 3,75 kV ist ein entscheidendes Merkmal, das eine sichere Trennung zwischen der Eingangs- und Ausgangsseite auch unter extremen Bedingungen gewährleistet. Dies ist unerlässlich in Umgebungen mit hohen Spannungsspitzen oder wo eine strikte Einhaltung von Sicherheitsnormen gefordert ist.
Überlegene Leistung und Zuverlässigkeit
Was den LTV 352T-SMD von Standard-Optokopplern abhebt, ist seine Kombination aus hoher Spannungsfestigkeit, präziser Stromsteuerung und einem beeindruckenden Übertragungsverhältnis. Mit einer maximalen Ausgangsstromstärke von 150 mA und einem Übersetzungsverhältnis von über 1000% (>1000%) ermöglicht dieses Bauteil eine effiziente Signalübertragung und zuverlässige Steuerung von nachgeschalteten Komponenten. Die MFP-4 Bauform unterstreicht zudem die moderne und effiziente Integration in SMD-Fertigungsprozesse.
Vorteile des LTV 352T-SMD auf einen Blick
- Robuste Isolationsfähigkeit: Die 3,75 kV Spannungsfestigkeit schützt Ihre Systeme vor gefährlichen Überspannungen und gewährleistet Betriebssicherheit.
- Präzise Signalübertragung: Ein hohes Übertragungsverhältnis von >1000% sorgt für eine klare und zuverlässige Signalweiterleitung auch bei geringen Eingangssignalen.
- Flexibler Einsatzbereich: Geeignet für eine breite Palette von Spannungen bis 300V und Strömen bis 150mA, was vielfältige Anwendungsszenarien ermöglicht.
- Effiziente SMD-Integration: Die MFP-4 Bauform ist optimiert für moderne Oberflächenmontagetechniken, was Produktionskosten senkt und die Designflexibilität erhöht.
- Schutz empfindlicher Komponenten: Verhindert die Ausbreitung von Störungen und schützt nachgeschaltete, empfindliche Elektronik.
- Hohe Zuverlässigkeit im Betrieb: Entwickelt für Langlebigkeit und konstante Leistung, auch unter anspruchsvollen Umgebungsbedingungen.
Detaillierte Spezifikationen und Anwendungsbereiche
Der LTV 352T-SMD ist ein Einkanal-Optokoppler, der auf einer Galliumarsenid (GaAs) Infrarot-Leuchtdiode (IR LED) und einem Silizium-Phototransistor basiert. Diese Kombination ermöglicht eine schnelle Schaltzeit und eine gute Linearität über den Betriebsbereich. Die 300V Sperrspannung des Ausgangstransistors und die maximale Stromstärke von 150mA qualifizieren ihn für den Einsatz in Netzteilen, Motorsteuerungen, Sensorik-Schnittstellen und überall dort, wo eine zuverlässige Trennung zwischen Netzspannung und Steuerelektronik erforderlich ist. Die Fähigkeit, Spannungsspitzen bis 3,75 kV zu isolieren, macht ihn besonders wertvoll in industriellen Umgebungen mit hoher elektrischer Belastung.
Einsatzmöglichkeiten in der Industrie und Technik
- Netzteildesign: Galvanische Trennung von Primär- und Sekundärseite zur Erhöhung der Sicherheit und zur Erfüllung von Normen wie IEC 60950.
- Motorsteuerungen: Isolation von Leistungstreibern von Niederspannungs-Steuerlogik, Schutz vor Hochspannungsspitzen und EMI.
- Automatisierungstechnik: Anbindung von Sensoren und Aktoren an SPS-Systeme, um Störeinflüsse zu minimieren und die Zuverlässigkeit zu erhöhen.
- Medizintechnik: Erfüllung strenger Isolationsanforderungen zum Schutz von Patienten und Personal.
- Kommunikationstechnik: Entkopplung von Signalleitungen zur Vermeidung von Erdschleifen und zur Verbesserung der Signalintegrität.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Optokopplertyp | 1-fach |
| Dioden-/Transistortyp | IR LED / Phototransistor |
| Maximale Isolationsspannung | 3,75 kV (rms) |
| Maximale Sperrspannung (Ausgang) | 300 V |
| Maximale Ausgangsstromstärke | 150 mA |
| Minimales Übertragungsverhältnis (CTR) | >1000% |
| Gehäusetyp | SMD (Surface Mount Device) |
| Anschlussart | Oberflächenmontage |
| Betriebstemperaturbereich | Herstellerangabe, typisch -55°C bis +125°C (für hohe Zuverlässigkeit) |
| Anwendungen | Industrielle Steuerung, Netzteile, Medizintechnik, Automatisierung |
FAQ – Häufig gestellte Fragen zu LTV 352T-SMD – 1-fach Optokoppler, 3,75kV, 300V, 150mA, >1000%, MFP-4
Was bedeutet „galvanische Trennung“ im Kontext eines Optokopplers?
Galvanische Trennung bedeutet, dass zwei elektrische Schaltungsteile elektrisch voneinander isoliert sind. Im Fall eines Optokopplers wird die Signalübertragung nicht durch einen direkten elektrischen Leiter, sondern durch Licht realisiert. Dies verhindert, dass Gleich- und Wechselströme zwischen den Schaltungsteilen fließen können, schützt vor Überspannungen und eliminiert potenzielle Erdschleifen.
Warum ist die Isolationsspannung von 3,75 kV so wichtig?
Eine hohe Isolationsspannung ist entscheidend für die Sicherheit und Zuverlässigkeit von elektronischen Systemen, insbesondere in industriellen Umgebungen. Sie gibt an, welche maximale Spannungsdifferenz der Optokoppler sicher zwischen seiner Eingangs- und Ausgangsseite trennen kann, ohne dass es zu einem Durchschlag kommt. 3,75 kV bietet einen signifikanten Schutzpuffer gegenüber transienten Spannungsspitzen.
Was versteht man unter dem Übertragungsverhältnis (CTR)?
Das Übertragungsverhältnis (Current Transfer Ratio, CTR) gibt das Verhältnis zwischen dem Ausgangsstrom des Phototransistors und dem Eingangsstrom der IR-LED an. Ein CTR von über 1000% bedeutet, dass für jeden Milliampere Strom durch die LED mehr als 10 Milliampere am Ausgang des Transistors fließen können. Dies ermöglicht eine effiziente Signalverstärkung und eine zuverlässige Ansteuerung von nachgeschalteten Komponenten.
In welchen Arten von Geräten wird der LTV 352T-SMD typischerweise eingesetzt?
Der LTV 352T-SMD findet breite Anwendung in Geräten, die eine robuste galvanische Trennung erfordern. Dazu gehören unter anderem Schaltnetzteile, industrielle Steuerungen (SPS-Schnittstellen), Motorcontroller, Mess- und Prüfgeräte, Heizungs- und Lüftungssysteme sowie Medizingeräte, wo Patientensicherheit oberste Priorität hat.
Ist der LTV 352T-SMD für Hochfrequenzanwendungen geeignet?
Optokoppler sind generell nicht die erste Wahl für extrem hochfrequente Signalübertragung, da sie aufgrund der Lichtlaufzeiten und Kapazitäten begrenzte Bandbreiten haben. Der LTV 352T-SMD bietet jedoch für viele industrielle Anwendungen ausreichende Schaltgeschwindigkeiten. Für sehr schnelle digitale Schnittstellen oder Hochfrequenz-Analogsignale sind spezialisierte Isolatoren wie digitale Isolatoren oder spezielle Transformatoren besser geeignet.
Welche Vorteile bietet die MFP-4 Bauform?
Die MFP-4 (Miniature Package 4-lead) Bauform ist ein kompaktes SMD-Gehäuse, das für die automatische Oberflächenmontage optimiert ist. Dies ermöglicht eine hohe Bestückungsdichte auf der Leiterplatte, vereinfacht den Lötprozess und ist kosteneffizient in der Massenproduktion. Die kompakte Größe des Bauteils reduziert zudem den Platzbedarf im Gesamtdesign.
Wie lange ist die erwartete Lebensdauer eines solchen Optokopplers?
Die Lebensdauer eines Optokopplers wie dem LTV 352T-SMD hängt stark von den Betriebsbedingungen ab, insbesondere von Temperatur und Stromfluss. Unter spezifizierten Betriebsbedingungen und Einhaltung der maximalen Leistungsgrenzwerte können Optokoppler eine sehr hohe Zuverlässigkeit und eine Lebensdauer von zehntausenden von Stunden erreichen, was sie für langlebige industrielle Anwendungen prädestiniert.
