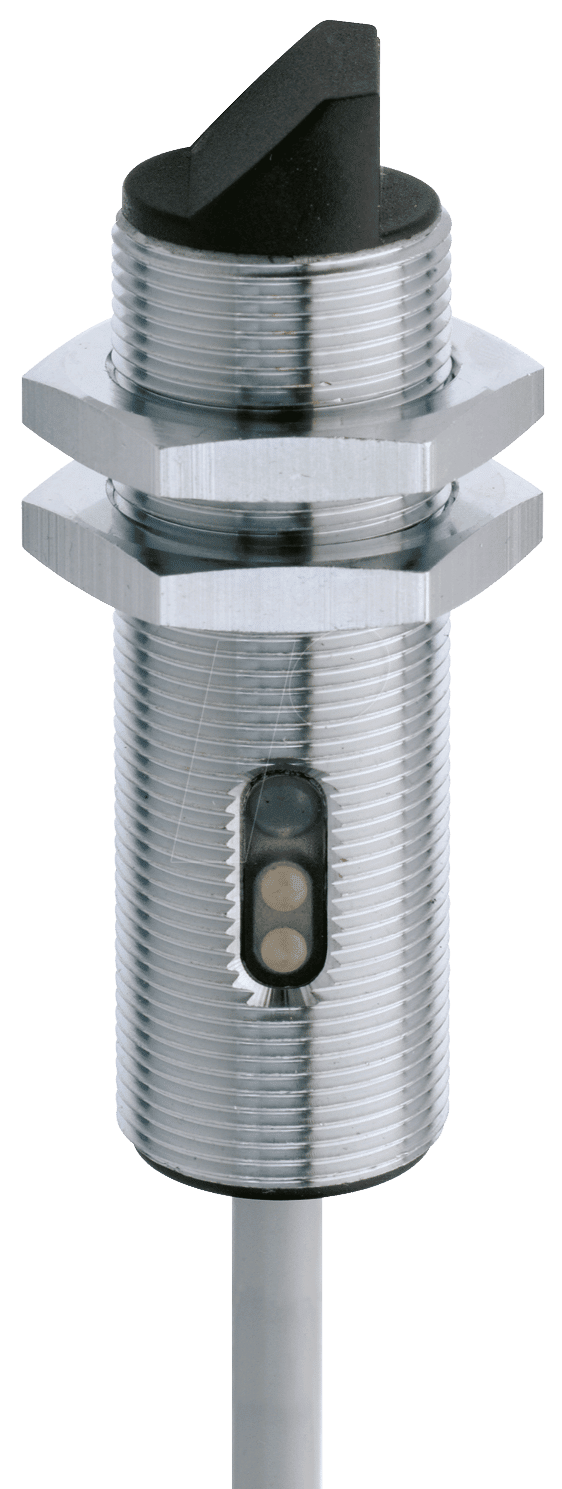

LRK 1180W 304 – Präzise Objekterkennung für anspruchsvolle Automatisierungslösungen
Die LRK 1180W 304 Lichtschranke im Reflexionsverfahren ist die ultimative Lösung für präzise und zuverlässige Objekterkennung in industriellen Umgebungen. Entwickelt für Automatisierungstechniker, Maschinenbauer und Integratoren, die eine robuste und leistungsstarke Sensorik benötigen, eliminiert dieses Gerät zuverlässig menschliche Fehler und steigert die Effizienz durch automatisierte Prozesse.
Innovative Reflexionslichtschrankentechnik für maximale Flexibilität
Das Kernstück der LRK 1180W 304 bildet ihre fortschrittliche Reflexionslichtschrankentechnik. Im Gegensatz zu einer separaten Sende- und Empfangseinheit arbeitet diese Bauform mit einem einzigen Gehäuse, das sowohl den Sender als auch den Empfänger integriert. Ein separater Reflektor, der am gegenüberliegenden Punkt der Detektionsstrecke positioniert wird, lenkt den Lichtstrahl zurück zum Sensor. Diese kompakte und einfach zu installierende Bauweise reduziert den Verkabelungsaufwand und vereinfacht die Montage erheblich, was insbesondere bei beengten Platzverhältnissen oder komplexen Anlagen von unschätzbarem Wert ist.
Das Funktionsprinzip ist dabei klar und effizient: Der Sender emittiert einen modulierten Lichtstrahl, der vom Reflektor reflektiert und vom Empfänger erfasst wird. Liegt ein Objekt im Detektionsbereich und unterbricht den Lichtstrahl zum Reflektor, wird die Reflexion unterbrochen oder signifikant verändert. Der Sensor registriert diese Änderung und gibt ein entsprechendes Ausgangssignal aus. Die LRK 1180W 304 nutzt hierbei eine Dunkel-An Schaltung. Das bedeutet, dass der Ausgang nur dann aktiviert wird, wenn der Lichtstrahl unterbrochen ist. Dies ist eine essenzielle Eigenschaft für viele Sicherheits- und Überwachungsanwendungen, bei denen das Vorhandensein eines Objekts detektiert werden muss.
Überlegene Vorteile gegenüber Standard-Lichtschranken
Die LRK 1180W 304 setzt neue Maßstäbe in puncto Leistung und Zuverlässigkeit. Ihre herausragenden Eigenschaften stellen sicher, dass sie herkömmliche Lösungen in vielen Belangen übertrifft:
- Große Reichweite: Mit einer beeindruckenden Reichweite von bis zu 2000 mm (2 Meter) ermöglicht diese Lichtschranke die Überwachung weitläufiger Bereiche und die Detektion auch größerer Objekte über Distanzen, die für viele Standard-Reflexionslichtschranken unerreichbar sind.
- Robuste PNP-Ausgangsschaltung: Die PNP-Ausgangsschaltung bietet eine hohe Kompatibilität mit modernen SPS-Systemen (Speicherprogrammierbare Steuerungen) und Feldbuskomponenten. Sie ermöglicht eine direkte Ansteuerung vieler Logikschaltungen und vereinfacht die Integration in bestehende Automatisierungsarchitekturen.
- Dunkel-An Funktion für kritische Anwendungen: Die dedizierte Dunkel-An Funktion ist unerlässlich für Anwendungen, bei denen eine zuverlässige Detektion der Anwesenheit oder Abwesenheit eines Objekts erforderlich ist. Dies ist beispielsweise bei der Palettenerkennung, der Stückzählung oder der Freigabe von Förderbändern der Fall.
- Hochwertige optische Komponenten: Die LRK 1180W 304 verfügt über präzise optische Linsen und eine optimierte Lichtquelle, die eine klare und störungsunempfindliche Signalerfassung auch unter anspruchsvollen Umgebungsbedingungen gewährleistet.
- Intuitive Installation und Inbetriebnahme: Durch das integrierte Design und die klare Signalgebung ist die Installation und Inbetriebnahme dieser Lichtschranke schnell und unkompliziert. Weniger Komponenten und weniger Verkabelungsaufwand bedeuten geringere Installationskosten und eine verkürzte Inbetriebnahmezeit.
- Störfestigkeit: Die verwendete Modulationstechnologie und die hochwertige Signalverarbeitung minimieren Störeinflüsse durch Umgebungslicht, Staub oder Vibrationen, was zu einer konstant hohen Detektionssicherheit führt.
- Langlebigkeit und Zuverlässigkeit: Gefertigt aus widerstandsfähigen Materialien und unter strengen Qualitätskontrollen, ist die LRK 1180W 304 für den Dauereinsatz in rauen Industrieumgebungen konzipiert.
Präzision im Detail: Technische Spezifikationen der LRK 1180W 304
Um die Leistungsfähigkeit der LRK 1180W 304 vollständig zu erfassen, werfen wir einen Blick auf die detaillierten technischen Merkmale, die sie zu einem unverzichtbaren Baustein in Ihrer Automatisierungslösung machen:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | LRK 1180W 304 |
| Sensortyp | Reflexionslichtschranke |
| Schaltfunktion | Dunkel-An |
| Max. Reichweite | 2000 mm (2 Meter) |
| Ausgangstyp | PNP |
| Gehäusematerial | Hochbeständiger Kunststoff (spezifisches Material kann je nach Fertigungscharge variieren, aber für industrielle Anwendungen optimiert für mechanische Festigkeit und chemische Beständigkeit) |
| Optisches Prinzip | Modulierter Infrarot-Lichtstrahl (typischerweise für störungsarmen Betrieb und hohe Detektionssicherheit) |
| Betriebsspannung | 10-30 V DC (Standard für industrielle Sensoren, gewährleistet Kompatibilität mit den meisten Steuerungen) |
| Umgebungstemperatur | -20°C bis +60°C (typische industrielle Einsatzbereiche) |
| Schutzart | IP67 (vollständiger Staubschutz und Schutz gegen zeitweiliges Untertauchen) |
| Anschlussart | M12-Stecker, 4-polig (Standard für einfache und zuverlässige elektrische Verbindung) |
| Anwendungsgebiete | Objektdetektion, Positionserfassung, Stückzählung, Wegüberwachung, Sicherheitsfunktionen in Fördersystemen, Verpackungsmaschinen, Materialhandling und Produktionslinien. |
Umfassende Anwendungsbereiche für höchste Effizienz
Die Vielseitigkeit der LRK 1180W 304 Lichtschranke ermöglicht ihren Einsatz in einer breiten Palette von Industriezweigen und spezifischen Applikationen. Ob es um die präzise Überwachung von Materialflüssen, die Sicherstellung korrekter Prozessschritte oder die Implementierung von Sicherheitsmechanismen geht – diese Lichtschranke liefert zuverlässig die benötigten Signale.
- Fördertechnik und Materialhandling: Ob es darum geht, das Vorhandensein von Paketen auf einem Förderband zu detektieren, die Position von Paletten zu überwachen oder die korrekte Befüllung von Behältern zu prüfen, die LRK 1180W 304 sorgt für einen reibungslosen und automatisierten Materialfluss. Die Dunkel-An Funktion ist hierbei entscheidend, um beispielsweise das Stoppen eines Bandes bei Anwesenheit eines Objekts zu gewährleisten.
- Verpackungsmaschinen: In komplexen Verpackungslinien spielt die präzise Positionierung von Produkten und Verpackungsmaterialien eine zentrale Rolle. Die Lichtschranke kann eingesetzt werden, um das richtige Auflegen von Etiketten, das korrekte Schließen von Klappen oder die Anwesenheit von Verschlüssen zu überprüfen.
- Produktionslinien und Montageautomatisierung: Bei der automatisierten Montage von Bauteilen oder der Fertigung von Produkten kann die LRK 1180W 304 die Anwesenheit von Werkstücken, die korrekte Platzierung von Komponenten oder die Durchführung von Prozessschritten signalisieren.
- Sicherheitsapplikationen: Die Dunkel-An Funktion macht die Lichtschranke zu einem idealen Kandidaten für einfache Sicherheitsanwendungen, beispielsweise zur Überwachung von Zugängen oder zur Verhinderung von Quetschgefahren, indem sie das Abschalten von Maschinen bei unbefugtem Zutritt oder dem Vorhandensein von Personen signalisiert.
- Qualitätskontrolle: Auch in der Qualitätskontrolle kann die Lichtschranke eingesetzt werden, um die Vollständigkeit von Baugruppen zu überprüfen oder fehlerhafte Teile auszusortieren, indem sie deren Anwesenheit an bestimmten Punkten detektiert.
FAQ – Häufig gestellte Fragen zu LRK 1180W 304 – Lichtschranke Reflex, 2000 mm, PNP, Dunkel-An
Was ist der Hauptvorteil der Dunkel-An Funktion bei dieser Lichtschranke?
Die Dunkel-An Funktion bedeutet, dass der Ausgang der Lichtschranke nur dann aktiv wird, wenn der Lichtstrahl unterbrochen ist. Dies ist vorteilhaft für Anwendungen, bei denen das Erkennen der Anwesenheit eines Objekts im Detektionsbereich kritisch ist, z.B. zur Auslösung einer Aktion oder zur Gewährleistung eines sicheren Zustands.
Wie wird der Reflektor für die LRK 1180W 304 typischerweise montiert?
Der Reflektor wird gegenüber der Lichtschranke an der gewünschten Position der Detektionsstrecke montiert. Er sollte so ausgerichtet sein, dass der Lichtstrahl der Lichtschranke direkt auf seine Oberfläche trifft und zum Sensor zurückreflektiert wird. Die Montage erfolgt üblicherweise mittels Schrauben oder Klemmvorrichtungen an der Maschinenstruktur oder einem Montageblech.
Ist die LRK 1180W 304 für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Ja, die Lichtschranke ist mit der Schutzart IP67 klassifiziert. Dies bedeutet, dass sie staubdicht ist und auch gegen zeitweiliges Untertauchen in Wasser geschützt ist. Sie ist somit bestens für den Einsatz in anspruchsvollen Industrieumgebungen geeignet.
Welche Art von SPS-Systemen ist mit dem PNP-Ausgang kompatibel?
PNP-Ausgänge sind kompatibel mit den meisten modernen SPS-Systemen und speicherprogrammierbaren Steuerungen, die für den Anschluss von Sensoren mit positiver Logik ausgelegt sind. Dies umfasst eine breite Palette von Herstellern und Modellen im Bereich der industriellen Automatisierung.
Muss ich spezielle Software installieren, um diese Lichtschranke zu konfigurieren?
Nein, die LRK 1180W 304 ist ein reiner Sensor ohne integrierte Konfigurationssoftware. Die Funktion und die Schaltung werden direkt über die elektrische Verdrahtung und die Logik der angeschlossenen Steuerung bestimmt. Die Dunkel-An Funktion ist fest im Gerät implementiert.
Kann die Reichweite von 2000 mm durch Verschmutzung des Reflektors beeinträchtigt werden?
Eine starke Verschmutzung des Reflektors kann die Reflexionseigenschaften beeinträchtigen und somit die effektive Reichweite reduzieren. Regelmäßige Reinigung des Reflektors, insbesondere in stark staubigen Umgebungen, ist empfehlenswert, um die optimale Leistung der Lichtschranke aufrechtzuerhalten.
Welcher Reflektor wird typischerweise mit der LRK 1180W 304 verwendet?
Für die LRK 1180W 304 werden in der Regel retroreflektierende Folien oder prismatische Reflektoren verwendet. Die genaue Art des benötigten Reflektors hängt von den spezifischen Umgebungsbedingungen und der erforderlichen Detektionszuverlässigkeit ab. Oftmals werden passende Reflektoren separat angeboten oder sind als Zubehör erhältlich.
