Zuverlässiger Motorschutz für industrielle Anwendungen: Das LRD14 Motorschutzrelais

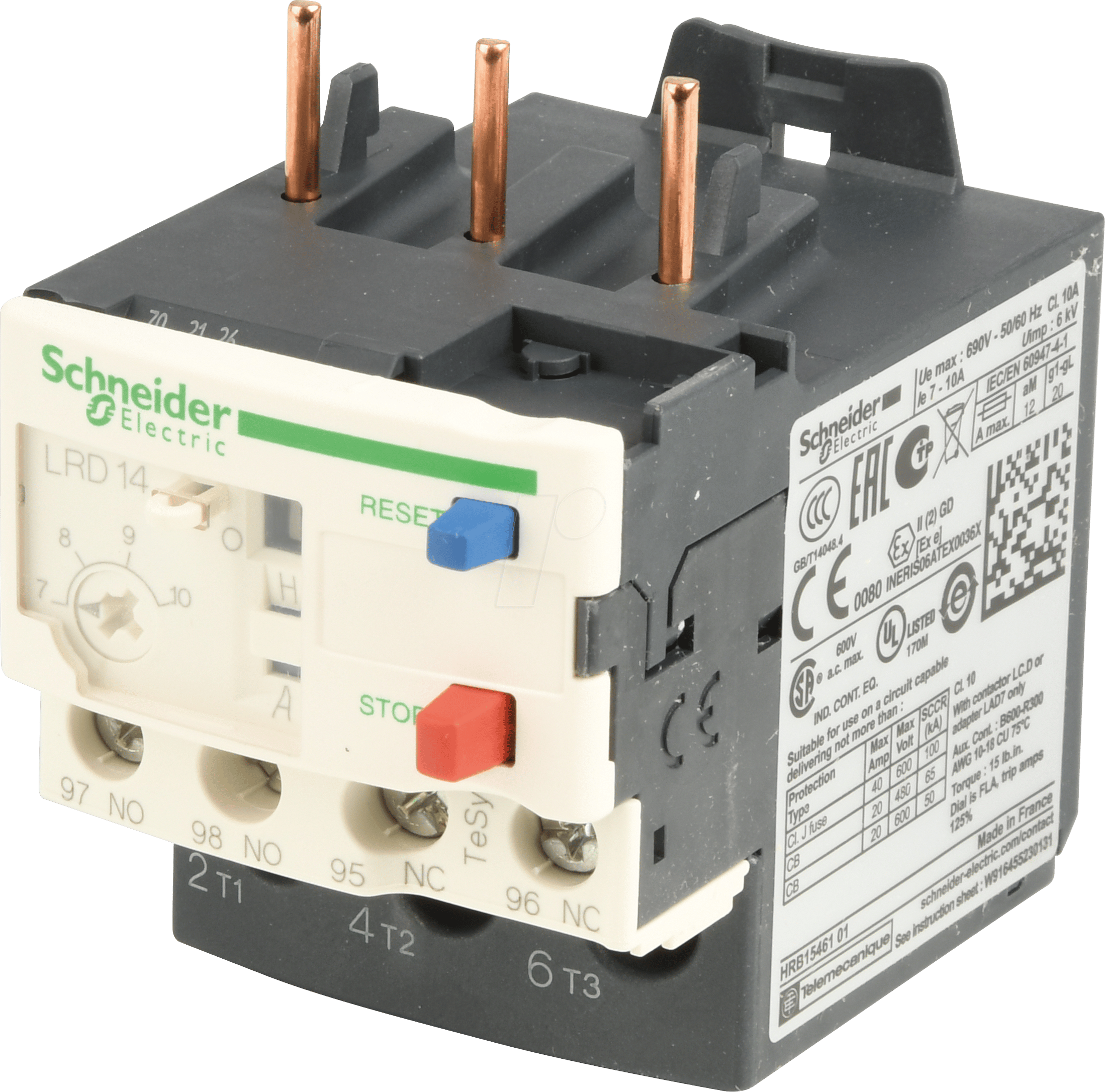

Das LRD14 Motorschutzrelais aus der renommierten TeSys LRD Serie von Schneider Electric ist die ideale Lösung für Anwender, die eine präzise und zuverlässige Absicherung ihrer Elektromotoren gegen Überlast und Kurzschluss benötigen. Speziell konzipiert für den professionellen Einsatz in industriellen Umgebungen, schützt dieses Relais Ihre Anlagen vor kostspieligen Ausfällen und verlängert die Lebensdauer Ihrer Motoren durch intelligente Überwachung.
Maximale Sicherheit und Effizienz
Das LRD14 Motorschutzrelais bietet einen einstellbaren thermischen Überlastschutz im Bereich von 7,0 bis 10,0 Ampere und ist der Klasse 10A zugeordnet. Dies bedeutet, dass es für eine ausgedehnte Auslösezeit optimiert ist, um Motoren, die kurzzeitig höhere Anlaufströme benötigen, ohne unnötige Auslösung zu schützen. Die Klasse 10A Auslegung gewährleistet, dass das Relais auch bei leichteren Überlastungen schnell genug reagiert, um Motorschäden zu verhindern. Seine robuste Bauweise und die präzise Kalibrierung machen es zu einer überlegenen Wahl gegenüber einfacheren Schutzmechanismen, die oft zu träge oder ungenau sind.
Kernfunktionen und Vorteile des LRD14
- Umfassende Überlasterkennung: Bietet einen präzisen thermischen Überlastschutz im definierten Strombereich von 7,0 bis 10,0 A.
- Klasse 10A Schutzcharakteristik: Ermöglicht sicheres Anlaufen von Motoren und schützt dennoch zuverlässig vor dauerhaften Überlastungen.
- Einfache Integration: Konzipiert für die nahtlose Montage auf Schützen der TeSys D Serie, was den Installationsaufwand minimiert.
- Hohe Zuverlässigkeit: Gefertigt nach strengsten Qualitätsstandards für maximale Betriebssicherheit und Langlebigkeit in anspruchsvollen Umgebungen.
- Flexibilität: Die einstellbare Stromstärke erlaubt eine Anpassung an unterschiedliche Motorgrößen und Betriebsbedingungen.
- Umschaltkontakte für Signalisierung: Integrierte Hilfskontakte (in der Regel 1 Schließer und 1 Öffner) ermöglichen eine einfache Anbindung an Steuerungssysteme zur Zustandsüberwachung.
- Temperaturkompensation: Sorgt für eine konstante Schutzfunktion unabhängig von der Umgebungstemperatur.
- Phasenausfall-Erkennung: Bietet zusätzlichen Schutz durch Erkennung von unsymmetrischen Strömen bei Phasenausfall.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | LRD14 – Motorschutzrelais |
| Serie | TeSys LRD |
| Einstellbarer Nennstrom (Ie) | 7,0 – 10,0 A |
| Schutzklasse | Klasse 10A (gemäß IEC 60947-4-1) |
| Montageart | Direkte Montage auf Schütze der TeSys D Serie (z.B. LC1D) |
| Steuerkreisspannung | Typischerweise 24V AC, 48V AC, 110V AC, 230V AC (je nach Ausführung, hier implizit für typische industrielle Installationen) |
| Schaltvermögen Hilfskontakte | Konform mit IEC 60947-5-1 (typischerweise 1 N/O + 1 N/C, 3A/230V AC-15) |
| Schutzfunktionen | Thermische Überlastung, Phasenausfall-Erkennung, manuelle/automatische Wiederinbetriebnahme |
| Umgebungstemperatur im Betrieb | -25°C bis +60°C (temperaturkompensiert) |
| Schutzart | IP20 (Gehäuse), IP40 (bei Montage auf Schütz) |
| Material und Haptik | Hochwertiger, alterungsbeständiger Thermoplast für Langlebigkeit und elektrische Isolation. Kompaktes, robustes Gehäuse, das den mechanischen Belastungen industrieller Umgebungen standhält. Klare Markierungen und Bedienelemente für intuitive Handhabung. |
| Konstruktionsprinzip | Bimetallisches Auslöseelement für präzise thermische Überwachung des Motorstroms. Integrierte Schaltkontakte zur Signalisierung des Auslösezustands. |
| Anwendungsbereiche | Umfassende Absicherung von Motoren in Pumpen, Lüftern, Kompressoren, Förderbändern, Werkzeugmaschinen und anderen industriellen Anlagen, bei denen ein zuverlässiger Schutz vor Überlast entscheidend ist. |
Präzision und Robustheit für höchste Ansprüche
Das LRD14 Motorschutzrelais verkörpert die Ingenieurskunst von Schneider Electric, indem es eine überlegene Schutzleistung mit einfacher Bedienung und Wartung kombiniert. Die Kerntechnologie basiert auf einem präzisen Bimetall-Auslösemechanismus, der die Erwärmung des Motorstroms exakt simuliert. Diese thermische Nachbildung ermöglicht eine zuverlässige Erkennung von Überlastzuständen, selbst wenn diese über längere Zeiträume auftreten. Im Gegensatz zu einfachen Sicherungen, die oft nur einen groben Schutz bieten, oder trägen thermischen Überlastrelais mit geringerer Einstellgenauigkeit, liefert das LRD14 eine feingliedrige und anpassbare Schutzfunktion. Dies ist entscheidend, um sowohl Motorschäden durch Überhitzung als auch unnötige Betriebsunterbrechungen zu vermeiden.
Die integrierte Phasenausfall-Erkennung ist ein weiteres Alleinstellungsmerkmal, das die Sicherheit Ihrer Anlage signifikant erhöht. Ein Phasenausfall führt zu einer ungleichen Stromverteilung, die den Motor stark belasten und schnell beschädigen kann. Das LRD14 erkennt diese kritische Situation frühzeitig und löst sofort aus, um weiteren Schaden abzuwenden. Diese fortschrittliche Funktionalität ist bei vielen Standard-Motorschutzlösungen nicht vorhanden.
Die Auslegung als Klasse 10A Schutz bedeutet, dass das Relais für Motoren mit normalen Anlaufbedingungen konzipiert ist. Es bietet eine schnelle Auslösung bei Überlastungen, die den Motor über seine thermischen Grenzen hinaus beanspruchen würden, aber es vermeidet unnötige Auslösungen während des Anlaufvorgangs, der naturgemäß kurzzeitig höhere Ströme zieht. Diese Balance ist essenziell für einen reibungslosen und effizienten Anlagenbetrieb. Die Möglichkeit der manuellen und automatischen Wiederinbetriebnahme bietet zusätzliche Flexibilität im Betrieb und Wartungsprozess. Die manuelle Wiederinbetriebnahme stellt sicher, dass ein Eingriff durch geschultes Personal erfolgt, während die automatische Option bei bestimmten Anwendungen eine schnellere Wiederaufnahme des Betriebs nach einer kurzen Unterbrechung ermöglicht.
Anwendungsbereiche und erweiterte Funktionalität
Das LRD14 Motorschutzrelais findet seinen Einsatz in einer Vielzahl von industriellen Anwendungen. Überall dort, wo Elektromotoren zuverlässig vor Überlast geschützt werden müssen, ist dieses Relais die erste Wahl. Dazu gehören:
- Pumpenanlagen: Schutz vor trockenlaufenden Pumpen oder blockierten Laufrädern.
- Lüftungs- und Klimaanlagen: Sicherung von Ventilatormotoren gegen Verstopfungen oder mechanische Probleme.
- Fördertechnik: Gewährleistung eines unterbrechungsfreien Betriebs von Förderbändern, auch bei hoher Last.
- Werkzeugmaschinen: Schutz von Spindel- und Vorschubmotoren vor Überlastung bei schweren Bearbeitungsaufgaben.
- Kompressoren: Absicherung von Kompressormotoren, die hohen Anlauf- und Betriebsstrom aufnehmen.
- Allgemeine Maschinenautomatisierung: Integration in Steuerungssysteme zur Überwachung und Absicherung von Antrieben.
Die Integration in bestehende Schaltschranksysteme ist dank der direkten Montage auf die TeSys D Schütze besonders einfach und platzsparend. Dies reduziert den Verdrahtungsaufwand und die Komplexität des Gesamtsystems.
FAQ – Häufig gestellte Fragen zu LRD14 – Motorschutzrelais, TeSys LRD, 7,0 … 10,0 A, Klasse 10A
Was ist die Hauptfunktion des LRD14 Motorschutzrelais?
Die Hauptfunktion des LRD14 Motorschutzrelais ist der Schutz von Elektromotoren vor Überlast und Phasenausfall. Es überwacht den Strom, der durch den Motor fließt, und löst bei Überschreitung definierter Grenzwerte aus, um Schäden am Motor zu verhindern.
Für welche Motoren ist das LRD14 geeignet?
Das LRD14 ist für Motoren geeignet, deren Nennstrom im Bereich von 7,0 bis 10,0 Ampere liegt. Die Klasse 10A Auslegung ist ideal für Motoren mit normalen Anlaufbedingungen.
Was bedeutet Schutzklasse 10A?
Die Schutzklasse 10A gemäß IEC 60947-4-1 gibt an, dass das Relais innerhalb von 10 Sekunden auslöst, wenn der Motorstrom das 6-fache des Einstellstroms beträgt. Diese Klasse ist gut geeignet für Motoren mit normalen Anlaufbedingungen.
Wie wird das LRD14 installiert?
Das LRD14 ist so konzipiert, dass es direkt auf die TeSys D Schütze von Schneider Electric montiert werden kann. Diese einfache Steckverbindung minimiert den Installationsaufwand und die Verdrahtung.
Welche zusätzlichen Funktionen bietet das LRD14 neben dem Überlastschutz?
Zusätzlich zum thermischen Überlastschutz verfügt das LRD14 über eine Phasenausfall-Erkennung. Es bietet auch Optionen für manuelle und automatische Wiederinbetriebnahme sowie eine Temperaturkompensation für konstanten Schutz.
Was sind die Vorteile der Temperaturkompensation?
Die Temperaturkompensation sorgt dafür, dass das Motorschutzrelais unabhängig von der Umgebungstemperatur (innerhalb des zulässigen Bereichs) präzise arbeitet. Dies verhindert Fehl- oder Nicht-Auslösungen aufgrund von Temperaturschwankungen.
Wie kann ich den Überlastschutzbereich einstellen?
Der Überlastschutzbereich von 7,0 bis 10,0 Ampere wird über ein Drehrad am Motorschutzrelais eingestellt. Dies ermöglicht eine präzise Anpassung an die Nennstromstärke des zu schützenden Motors.
