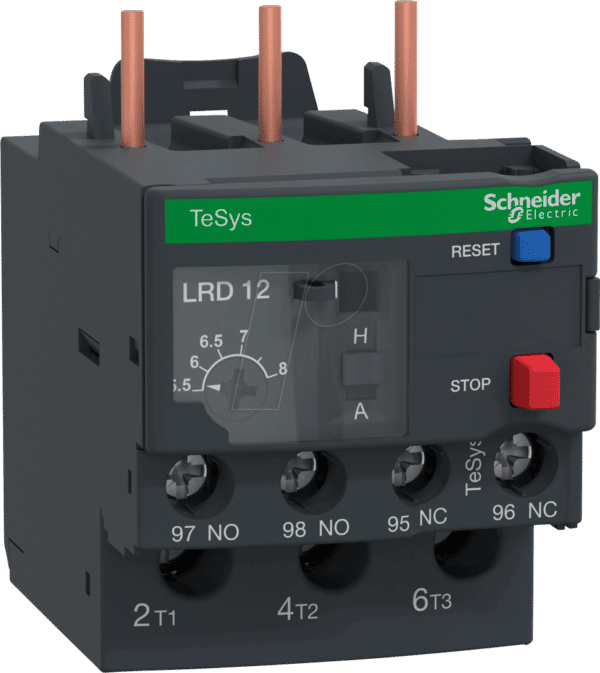

Zuverlässiger Schutz für Ihre Elektromotoren: Das LRD12 – TeSys Motorschutzrelais
Das LRD12 – TeSys Motorschutzrelais ist die essenzielle Lösung für Anlagenbetreiber und Elektrofachkräfte, die den dauerhaften und sicheren Betrieb ihrer Elektromotoren gewährleisten müssen. Es adressiert das kritische Problem von Überlastungen und Kurzschlüssen, die zu kostspieligen Ausfallzeiten und irreparablen Schäden an Motoren führen können, indem es präzisen Schutz und eine zuverlässige Überwachung bietet.
Maximale Sicherheit und Langlebigkeit für Ihre Maschinen
In industriellen Umgebungen, wo Motoren permanenten Belastungen ausgesetzt sind, ist ein robuster und präziser Motorschutz unverzichtbar. Das LRD12 – TeSys Motorschutzrelais von Schneider Electric setzt hier neue Maßstäbe. Im Vergleich zu einfacheren Schutzmechanismen oder einer rein softwarebasierten Überwachung bietet dieses thermische Überlastrelais eine dedizierte Hardware-Lösung, die unabhängig vom Steuerungssystem arbeitet und somit eine höhere Zuverlässigkeit gewährleistet. Die präzise Einstellung des Auslösesstroms im Bereich von 5,5 bis 8 A ermöglicht eine exakte Anpassung an die Nennstromstärke des jeweiligen Motors, was unnötige Auslösungen verhindert und gleichzeitig einen optimalen Schutz vor Überhitzung sicherstellt. Die integrierten Schließer- (1 S) und Öffnerkontakte (1 Ö) erlauben eine nahtlose Einbindung in bestehende Steuerkreise zur Signalübertragung oder Abschaltung.
Präziser Schutz durch thermische Überlastungserkennung
Das Kernstück des LRD12 – TeSys Motorschutzrelais bildet die fortschrittliche thermische Überlastungserkennung. Diese Technologie simuliert das Aufheizen des Motors unter realen Betriebsbedingungen. Bei anormaler Stromaufnahme, wie sie bei blockierten Läufern, Phasenausfall oder Überlastungen auftreten, erwärmen sich die Bimetallstreifen im Relais und lösen nach einer vordefinierten Zeit aus. Diese zeitverzögerte Auslösung ist entscheidend, um kurzzeitige Anlaufströme des Motors zu tolerieren, ohne eine Fehlauslösung zu provozieren. Der Einstellbereich von 5,5 bis 8 Ampere bietet eine flexible Anpassung an eine breite Palette von Motoren.
Klasse 10A – Optimale Auslösecharakteristik für anspruchsvolle Anwendungen
Die Klassifizierung „Klasse 10A“ definiert die Auslösezeit des Relais bei einem mehrfachen des eingestellten Nennstroms. Eine Klasse 10A bedeutet, dass das Relais spätestens innerhalb von 10 Sekunden bei 6,4-fachem Nennstrom auslöst. Diese Charakteristik ist ideal für die meisten industriellen Anwendungen, da sie einen schnellen Schutz bei schweren Überlastungen bietet, aber auch genügend Toleranz für häufige Motorstarts oder kurzzeitige Spitzenlasten lässt. Dies minimiert Produktionsunterbrechungen und schont die Lebensdauer des Motors.
Vorteile und Leistung des LRD12 – TeSys Motorschutzrelais
- Umfassender Überlastschutz: Verhindert Motorschäden durch kontinuierliche Überwachung der Stromaufnahme.
- Präzise Einstellbarkeit: Der Einstellbereich von 5,5 – 8 A ermöglicht eine genaue Anpassung an spezifische Motoranforderungen.
- Zuverlässige Signalgebung: Integrierte 1 Schließer- (1 S) und 1 Öffnerkontakte (1 Ö) für einfache Integration in Steuer- und Meldesysteme.
- Robuste Bauweise: Entwickelt für den Einsatz in anspruchsvollen industriellen Umgebungen.
- Hohe Schaltleistung: Gewährleistet sicheres Schalten auch bei höheren Stromstärken.
- Einfache Montage und Verdrahtung: Optimiert für schnelle Installation auf DIN-Schienen oder direkt an Schütze.
- Optimale Auslösecharakteristik: Klasse 10A bietet einen ausgewogenen Schutz zwischen Schnelligkeit und Toleranz.
- Hohe Betriebssicherheit: Unabhängige Funktion vom Steuerungssystem erhöht die Ausfallsicherheit.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Motorschutzrelais |
| Produktserie | TeSys LR D |
| Modell | LRD12 |
| Einstellbereich Überlastauslöser | 5,5 – 8 A |
| Auslöseklasse | Klasse 10A |
| Anzahl Schließer (S) | 1 |
| Anzahl Öffner (Ö) | 1 |
| Spannungsbereich der Steuerung | Typischerweise 24-600 V AC, spezifische Werte siehe Datenblatt |
| Schutzart (IP) | IP20 (an der Vorderseite, bei montiertem Gerät) |
| Betriebstemperaturbereich | -25 °C bis +55 °C |
| Montageart | Direktmontage auf Schütz oder Montage auf DIN-Schiene (mit Zubehör) |
| Normenkonformität | IEC 60947-4-1, IEC 60947-5-1 |
| Material Gehäuse | Hochwertiger Thermoplast (UV-beständig, selbstverlöschend) |
Anwendungsgebiete und Einsatzmöglichkeiten
Das LRD12 – TeSys Motorschutzrelais ist konzipiert für eine breite Palette von Anwendungen in der Automatisierungstechnik und im Maschinenbau. Es eignet sich hervorragend für den Schutz von Einzelmotoren in Förderanlagen, Pumpen, Lüftern, Kompressoren und Werkzeugmaschinen. Seine robuste Bauweise und die präzise Einstellbarkeit machen es zur idealen Wahl für Umgebungen, in denen Zuverlässigkeit und Langlebigkeit oberste Priorität haben. Die Kompatibilität mit einer Vielzahl von Schützen aus der TeSys-Serie ermöglicht eine nahtlose Integration in bestehende oder neue Schaltschrankkonstruktionen. Durch die Implementierung dieses Relais minimieren Sie das Risiko von ungeplanten Stillständen und sichern so die Effizienz Ihrer Produktionsprozesse.
Sicherheit und Konformität
Schneider Electric verpflichtet sich höchsten Sicherheitsstandards. Das LRD12 – TeSys Motorschutzrelais erfüllt die relevanten internationalen Normen wie IEC 60947-4-1 für Niederspannungsschaltgeräte und -einrichtungen, Teil 4-1: Schütze und Motorstarter. Dies gewährleistet, dass das Produkt nicht nur leistungsfähig, sondern auch sicher in der Anwendung ist. Die Einhaltung dieser Normen ist entscheidend für die Gewährleistung der Sicherheit von Personen und Anlagen in industriellen Umgebungen.
Integration in Ihre Steuerungssysteme
Die beiden integrierten Hilfskontakte – ein Schließer (NO) und ein Öffner (NC) – sind für die einfache Einbindung in verschiedene Steuerungs- und Überwachungssysteme ausgelegt. Der Öffnerkontakt kann beispielsweise zur direkten Abschaltung des Motors über ein Steuerrelais oder zur Einspeisung eines Störsignals in eine SPS (Speicherprogrammierbare Steuerung) genutzt werden. Der Schließerkontakt eignet sich hervorragend zur Signalisierung des Betriebszustands („Motor läuft“) oder zur Ansteuerung von Warnleuchten. Die klare Kennzeichnung der Klemmen und die intuitive Verdrahtung vereinfachen die Installation durch Elektrofachpersonal.
Nachhaltigkeit und Langlebigkeit
Die TeSys-Produktfamilie von Schneider Electric zeichnet sich durch ihre Langlebigkeit und Zuverlässigkeit aus. Das LRD12 – TeSys Motorschutzrelais ist aus hochwertigen, robusten Materialien gefertigt, die für eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen ausgelegt sind. Dies trägt nicht nur zur Reduzierung von Wartungskosten bei, sondern auch zur Verringerung des ökologischen Fußabdrucks durch längere Produktlebenszyklen und die Vermeidung von vorzeitigen Ersatzbeschaffungen.
FAQ – Häufig gestellte Fragen zu LRD12 – TeSys Motorschutzrelais, 5,5 – 8 A, 1 S + 1 Ö, Klasse 10A
Was ist die Hauptfunktion des LRD12 – TeSys Motorschutzrelais?
Die Hauptfunktion des LRD12 ist der Schutz von Elektromotoren vor Schäden durch Überlastung und Phasenausfall. Es erkennt und reagiert auf erhöhte Stromaufnahme, die zu einer Überhitzung des Motors führen könnte.
Für welche Motoren ist das LRD12 – TeSys Motorschutzrelais geeignet?
Das Relais ist für Elektromotoren konzipiert, deren Nennstromstärke im Bereich von 5,5 bis 8 Ampere liegt. Es ist vielseitig einsetzbar in verschiedenen industriellen Anwendungen.
Was bedeutet „Klasse 10A“ bei diesem Motorschutzrelais?
„Klasse 10A“ gibt an, dass das Relais bei einem mehrfachen des eingestellten Nennstroms (typischerweise 6,4-facher Nennstrom) spätestens innerhalb von 10 Sekunden auslöst. Dies kennzeichnet eine schnelle, aber tolerante Auslösecharakteristik.
Welche Arten von Kontakten sind im LRD12 – TeSys Motorschutzrelais integriert?
Das Relais verfügt über einen Schließerkontakt (1 S) und einen Öffnerkontakt (1 Ö), die zur Signalgebung oder zur Steuerung von externen Schaltkreisen genutzt werden können.
Wie wird das LRD12 – TeSys Motorschutzrelais montiert?
Das Relais kann entweder direkt auf ein kompatibles TeSys-Schütz montiert oder mit speziellem Zubehör auf einer Standard-DIN-Schiene befestigt werden.
Kann das LRD12 auch gegen Kurzschlüsse schützen?
Das primäre Designziel des LRD12 ist der Schutz vor Überlastung. Für den Kurzschlussschutz ist in der Regel ein vorgeschalteter Leitungsschutzschalter oder eine Schmelzsicherung erforderlich. Das Relais schützt jedoch indirekt vor extremen Kurzschlüssen, indem es bei starker Stromspitze und drohender Überhitzung auslöst.
Ist das LRD12 – TeSys Motorschutzrelais auch für den Einsatz im Dauerbetrieb geeignet?
Ja, das LRD12 ist für den Dauerbetrieb konzipiert und bietet zuverlässigen Schutz auch bei kontinuierlich hoher Belastung des Motors, solange die Betriebsbedingungen innerhalb der Spezifikationen des Relais und des Motors liegen.
Wo finde ich detailliertere technische Daten und Anschlusspläne?
Detaillierte technische Informationen, einschließlich spezifischer Anschlusspläne und umfassender Datenblätter, sind auf der offiziellen Produktseite von Schneider Electric oder über autorisierte Händler wie Lan.de erhältlich.
