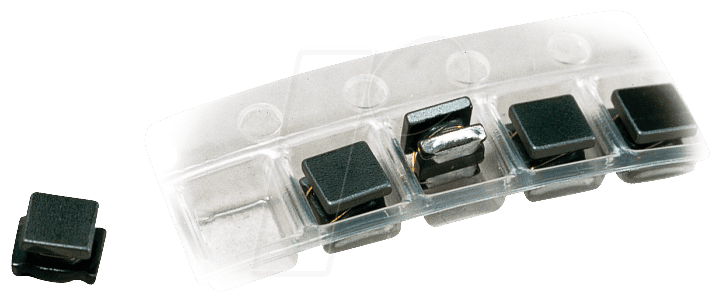

Optimale Leistung für Ihre Elektronikprojekte: LQH3C 2,2u – SMD-Murata Chip Coil
Sie suchen nach einer zuverlässigen und präzisen Induktivität für Ihre anspruchsvollen Schaltungsdesigns? Der LQH3C 2,2u – SMD-Murata Chip Coil ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an Stabilität und Effizienz stellen. Dieses Bauteil minimiert unerwünschte Signalinterferenzen und gewährleistet eine gleichbleibend hohe Performance in einer Vielzahl von elektronischen Anwendungen.
Warum LQH3C 2,2u – SMD-Murata Chip Coil die überlegene Wahl ist
Im Vergleich zu herkömmlichen Induktivitäten bietet der LQH3C 2,2u – SMD-Murata Chip Coil eine herausragende Kombination aus Kompaktheit, hoher Güte und zuverlässiger Spezifikationskonstanz. Die präzise Fertigung durch Murata, einem führenden Hersteller im Bereich elektronischer Komponenten, garantiert eine überlegene Leistung und Langlebigkeit, die Ihre Schaltungen auf ein neues Niveau heben. Die geringen Toleranzen und die robuste Bauweise machen ihn zur ersten Wahl für professionelle Applikationen, wo Kompromisse keine Option sind.
Hervorragende technische Spezifikationen und Vorteile
Die LQH3C-Serie von Murata ist bekannt für ihre herausragenden elektrischen Eigenschaften und ihre Eignung für anspruchsvolle Anwendungen. Diese spezifische Chip-Spule zeichnet sich durch ihre Nenninduktivität von 2,2 uH aus, was sie zu einem vielseitigen Bauteil für Filterungen, Schwingkreise und Energiespeicherungen macht. Die SMDor SMD-Bauform (Surface Mount Device) ermöglicht eine einfache und effiziente Bestückung auf Leiterplatten, wodurch Platz gespart und die Fertigungsprozesse optimiert werden.
- Präzision und Stabilität: Mit einer Toleranz von 20 % bietet diese Spule eine ausreichende Präzision für eine breite Palette von Schaltungsanwendungen, während die Murata-Fertigung für exzellente Stabilität über verschiedene Betriebsbedingungen hinweg sorgt.
- Kompaktes Design: Die 1210er Bauform ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in mobilen Geräten und kompakten Elektronikprodukten von entscheidender Bedeutung ist.
- Hohe Strombelastbarkeit: Die LQH3C-Serie ist für ihre Fähigkeit konzipiert, signifikante Ströme zu führen, ohne dabei die Leistung zu beeinträchtigen oder übermäßige Wärme zu entwickeln.
- Breiter Frequenzbereich: Diese Chip-Spule behält ihre induktiven Eigenschaften über einen weiten Frequenzbereich bei, was sie ideal für Hochfrequenzanwendungen und Signalverarbeitung macht.
- Zuverlässige Signalintegrität: Durch ihre Fähigkeit, unerwünschte HF-Störungen zu unterdrücken, trägt die Spule maßgeblich zur Aufrechterhaltung der Signalintegrität in komplexen Schaltungen bei.
- Hervorragende thermische Eigenschaften: Die Materialauswahl und Konstruktion ermöglichen eine effiziente Wärmeableitung, was die Zuverlässigkeit und Lebensdauer des Bauteils unter verschiedenen thermischen Bedingungen erhöht.
Umfassende Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Murata |
| Serie | LQH3C |
| Bauform | SMD (Surface Mount Device) |
| Größe (Zoll) | 1210 |
| Induktivität | 2,2 µH (Mikrohenry) |
| Toleranz | ±20 % |
| Materialkern | Ferit (typisch für diese Serie zur Optimierung der magnetischen Eigenschaften bei geringer Größe) |
| Maximale Betriebstemperatur | Typischerweise 125 °C (Angabe kann je nach spezifischem Datenblatt variieren, aber für diese Serie üblich und ein Indikator für Robustheit) |
| DC-Widerstand (DCR) | Geringer DCR ist entscheidend für Energieeffizienz und wird durch hochwertige Wicklungsmaterialien und -techniken erreicht. Die genauen Werte sind datenblattabhängig, aber bei Murata-Produkten ist dies ein Qualitätsmerkmal. |
| Nennstrom | Befähigt zur Handhabung von Strömen, die für typische Filter- und Speicheranwendungen in der Leistungselektronik und Signalverarbeitung erforderlich sind. Die genaue Angabe ist datenblattabhängig, aber die Serie ist für solide Leistungen ausgelegt. |
| Anwendungen | EMI-Filterung, Schwingkreisdesign, Energiespeicher in DC/DC-Wandlern, Signal filtering in Kommunikationsgeräten, Power Management in mobilen Elektronikkomponenten. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der LQH3C 2,2u – SMD-Murata Chip Coil ist ein unverzichtbares Bauteil für eine Vielzahl von modernen Elektronikanwendungen. Seine Stärken liegen insbesondere in Bereichen, wo eine hohe Effizienz, Zuverlässigkeit und Signalintegrität gefordert sind. Dazu zählen unter anderem:
- Energietechnik: In DC/DC-Wandlern und Spannungsreglern fungiert diese Spule als Energiespeicher und Filterelement, um eine stabile und saubere Ausgangsspannung zu gewährleisten. Dies ist entscheidend für die Langlebigkeit und Leistung angeschlossener Komponenten.
- Kommunikationstechnik: In HF-Schaltungen, Mobiltelefonen, WLAN-Modulen und anderen drahtlosen Kommunikationsgeräten wird die Spule zur Filterung von Störsignalen eingesetzt. Sie hilft, die Klarheit und Reichweite der Übertragung zu optimieren.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen von Fahrzeugen, die oft rauen Umgebungsbedingungen ausgesetzt sind, bietet die robuste Bauweise des Murata-Produkts die notwendige Zuverlässigkeit.
- Industrielle Automatisierung: In Steuerungsmodulen, Sensorik und Antriebstechnik sorgt die Spule für eine zuverlässige Signalverarbeitung und Leistungsumwandlung.
- Unterhaltungselektronik: Von hochwertigen Audiogeräten bis hin zu komplexen Multimediasystemen trägt die Spule zur Reduzierung von Rauschen und zur Verbesserung der Gesamtbild- und Tonqualität bei.
FAQ – Häufig gestellte Fragen zu LQH3C 2,2u – SMD-Murata Chip Coil, 1210, 2,2 uH, 20 %
Was bedeutet die Bauform 1210 für die Anwendung?
Die Bauform 1210 bezieht sich auf die physikalischen Abmessungen des SMD-Bauteils, typischerweise 120 Mil x 100 Mil (ca. 3,05 mm x 2,54 mm). Diese Größe bietet eine gute Balance zwischen Oberflächenkontakt für die Lötverbindung und der verfügbaren Wicklung für die Induktivität. Sie ist kompatibel mit gängigen automatisierten Bestückungsprozessen und ermöglicht eine hohe Integrationsdichte auf der Leiterplatte, was besonders in kompakten Geräten vorteilhaft ist.
Wie beeinflusst die Toleranz von 20 % die Schaltungsleistung?
Eine Toleranz von 20 % ist für viele Standardanwendungen, insbesondere im Bereich der Filterung und als Energiespeicher in DC/DC-Wandlern, durchaus akzeptabel. Sie ermöglicht eine kosteneffiziente Produktion bei gleichzeitiger Gewährleistung einer soliden Funktionalität. Für hochpräzise Schwingkreise oder Frequenzselektoren, bei denen die genaue Induktivität kritisch ist, sind möglicherweise Bauteile mit geringerer Toleranz (z.B. 5 % oder 10 %) erforderlich. Für die meisten Anwendungen bietet diese Spule jedoch ein hervorragendes Preis-Leistungs-Verhältnis.
Welche Art von Kernmaterial wird typischerweise in dieser Murata Chip Coil verwendet?
Murata verwendet für seine LQH-Serien häufig Ferrit-Kernmaterialien. Ferritkerne sind ideal für Induktivitäten in Schaltnetzteilen und Hochfrequenzanwendungen, da sie hohe Permeabilität bei gleichzeitig geringen Kernverlusten bieten. Dies ermöglicht eine hohe Induktivität bei kompakter Baugröße und minimiert die Erwärmung des Bauteils unter Last.
Kann die LQH3C 2,2u – SMD-Murata Chip Coil in Hochfrequenzanwendungen eingesetzt werden?
Ja, die LQH3C-Serie ist explizit für eine breite Palette von Frequenzen konzipiert. Die Konstruktion und das verwendete Material ermöglichen eine gute Leistung über einen weiten Frequenzbereich, was sie für HF-Filterungen und in Hochfrequenzschaltungen nützlich macht. Die genauen Leistungsgrenzen sind im Datenblatt des Herstellers spezifiziert, aber die Serie ist für solche Anwendungen optimiert.
Was sind die Hauptvorteile gegenüber einer gewickelten Drahtspule?
SMD-Chip-Spulen wie die LQH3C bieten gegenüber herkömmlichen gewickelten Drahtspulen erhebliche Vorteile. Dazu gehören ihre deutlich geringere Größe, was eine höhere Packungsdichte ermöglicht, ihre Eignung für automatisierte Bestückungsverfahren, was die Produktionskosten senkt, und oft eine bessere mechanische Robustheit. Zudem bieten sie eine konsistentere Leistung und sind weniger anfällig für mechanische Beschädigungen durch Vibrationen.
Woher weiß ich, ob diese Spule die richtige ist für mein Projekt?
Um sicherzustellen, dass die LQH3C 2,2u – SMD-Murata Chip Coil die richtige Wahl ist, sollten Sie die spezifischen Anforderungen Ihres Schaltungsdesigns prüfen. Betrachten Sie die benötigte Induktivität (2,2 µH), die maximal zulässige Stromstärke, die Betriebsfrequenz und die Toleranzanforderungen. Das offizielle Datenblatt von Murata für die LQH3C-Serie liefert detaillierte Spezifikationen zu Parametern wie DC-Widerstand, Sättigungsstrom, Selbstresonanzfrequenz und Temperaturkoeffizienten, die für eine fundierte Entscheidung unerlässlich sind.
