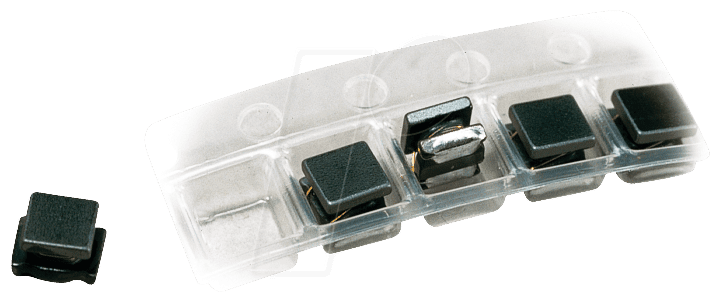

Optimale Signalintegrität und Filterung für anspruchsvolle Elektronikdesigns: LQH3C 1,0u – SMD-Induktivität, 1210, Murata Chip Coil, 1,0u
Elektronische Schaltungen benötigen präzise Komponenten, um eine stabile Funktion und optimale Leistung zu gewährleisten. Die LQH3C 1,0u – SMD-Induktivität von Murata ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und leistungsstarke Induktivität für ihre anspruchsvollen Projekte suchen. Sie minimiert effektiv unerwünschte elektromagnetische Störungen und sorgt für eine saubere Signalübertragung in einer Vielzahl von Applikationen.
Überlegene Leistung und Zuverlässigkeit von Murata Chip Coils
Im Gegensatz zu Standard-Induktivitäten bietet die LQH3C-Serie von Murata durch ihre fortschrittliche Konstruktion und die Verwendung hochwertiger Materialien eine signifikant verbesserte Leistung. Die präzise Fertigung gewährleistet eine konsistente Induktivität und geringe Toleranzen, was für die Signalintegrität in Hochfrequenzanwendungen unerlässlich ist. Die SMD-Bauform im 1210-Format ermöglicht eine platzsparende Integration und eine einfache Bestückung auf Leiterplatten.
Technische Spezifikationen und Designmerkmale
Die LQH3C 1,0u – SMD-Induktivität zeichnet sich durch ihre kompakte Bauweise und ihre robusten elektrischen Eigenschaften aus. Die Murata Chip Coil Technologie steht für höchste Qualitätsstandards und Langlebigkeit. Dieses Bauteil ist speziell für anspruchsvolle Filter- und Entkopplungsanwendungen konzipiert, bei denen eine hohe Effizienz und Zuverlässigkeit gefordert sind.
Vorteile der LQH3C 1,0u – SMD-Induktivität
- Hervorragende EMI-Unterdrückung: Reduziert effektiv elektromagnetische Interferenzen und gewährleistet saubere Signale in sensiblen Schaltungen.
- Präzise Induktivitätswerte: Geringe Toleranzen für eine exakte Abstimmung von Filtern und Schwingkreisen.
- Hohe Stromtragfähigkeit: Geeignet für Anwendungen mit mittleren bis hohen Stromanforderungen.
- Kompaktes 1210 SMD-Format: Ermöglicht eine effiziente Raumnutzung auf der Leiterplatte und vereinfacht den automatisierten Bestückungsprozess.
- Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt nach strengen Qualitätsstandards für eine lange Lebensdauer im Einsatz.
- Breiter Temperaturbereich: Funktioniert zuverlässig unter verschiedenen Umgebungsbedingungen.
- Geringer Gleichstromwiderstand (DCR): Minimiert Leistungsverluste und erhöht die Effizienz der Schaltung.
Anwendungsbereiche und Einsatzmöglichkeiten
Die LQH3C 1,0u – SMD-Induktivität ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Geräten eingesetzt werden kann. Ihre primäre Funktion liegt in der Signalfilterung, der Entkopplung von Stromversorgungsleitungen und der Ausbildung von Schwingkreisen. Typische Anwendungsbereiche umfassen:
- Mobilkommunikation: In Smartphones, Tablets und Basisstationen zur Rauschunterdrückung und Signalverbesserung.
- Automobil-Elektronik: In Steuergeräten, Infotainment-Systemen und Fahrerassistenzsystemen zur Gewährleistung der elektromagnetischen Verträglichkeit (EMV).
- Industrielle Automatisierung: In Steuerungsmodulen, Sensoren und Aktorik zur Entkopplung und Filterung.
- Verbraucherelektronik: In Fernsehern, Audiogeräten, Spielekonsolen und Haushaltsgeräten zur Rauschunterdrückung und Stabilität der Stromversorgung.
- Medizintechnik: In diagnostischen Geräten und Überwachungssystemen, wo höchste Zuverlässigkeit und Signalqualität gefordert sind.
- Internet of Things (IoT)-Geräte: In kompakten und energieeffizienten Systemen für eine zuverlässige Signalverarbeitung.
Qualitätsmerkmale und Materialwissenschaft
Die Performance einer Induktivität wird maßgeblich durch die verwendeten Materialien und die Fertigungstechnologie bestimmt. Murata setzt bei der LQH3C-Serie auf hochreine Ferritkerne, die für ihre exzellenten magnetischen Eigenschaften bekannt sind. Diese Kerne minimieren magnetische Verluste über einen breiten Frequenzbereich und tragen zu einer hohen Güte (Q-Faktor) der Induktivität bei. Die Wicklung besteht aus hochwertigem Kupferlackdraht, der für seinen geringen elektrischen Widerstand und seine thermische Stabilität ausgewählt wurde. Die äußere Vergussmasse schützt das Bauteil vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Belastung und gewährleistet eine hohe Zuverlässigkeit auch unter widrigen Bedingungen. Die SMD-Bauform wird durch präzise Siebdruck- oder Sputterverfahren auf die Anschlussflächen aufgebracht, was eine exzellente Lötbarkeit und mechanische Stabilität auf der Leiterplatte sicherstellt.
Vergleich mit Standard-Induktivitäten
Im Vergleich zu einfacheren Drahtwickel-Induktivitäten oder minderwertigen SMD-Induktivitäten bietet die LQH3C-Serie von Murata eine überlegene Kombination aus niedrigeren Eigenverlusten, höherer Betriebsfrequenzfähigkeit und verbesserter thermischer Stabilität. Standard-Induktivitäten können anfälliger für magnetische Sättigung bei höheren Strömen sein und weisen oft einen höheren Gleichstromwiderstand auf, was zu erhöhten Leistungsverlusten führt. Die präzise Kalibrierung der Induktivitätswerte in der LQH3C-Serie ermöglicht eine genauere Abstimmung von Filtern, was in HF-Anwendungen entscheidend ist. Die kompakte Bauweise im 1210-Format bei gleichzeitig hoher Leistungsfähigkeit macht sie zur bevorzugten Wahl für moderne, miniaturisierte Elektronik.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Hersteller | Murata |
| Serie | LQH3C |
| Typ | SMD-Induktivität (Chip Coil) |
| Bauform | 1210 (3.2mm x 2.5mm) |
| Induktivität | 1,0 µH (Mikrohenry) |
| Toleranz | Typisch ±10% oder besser (je nach spezifischer Variante, siehe Datenblatt) |
| Material Kern | Hochleistungs-Ferrit für optimierte magnetische Eigenschaften |
| Material Wicklung | Hochwertiger Kupferlackdraht |
| Maximaler Gleichstrom (DC Current Rating) | Deutlich spezifiziert für die jeweilige Betriebsbedingung zur Vermeidung von Sättigung (Details im Datenblatt) |
| Maximaler Gleichstromwiderstand (DCR) | Sehr gering, optimiert für minimale Leistungsverluste (Details im Datenblatt) |
| Betriebstemperaturbereich | Breit, geeignet für anspruchsvolle Umgebungsbedingungen (z.B. -40°C bis +125°C, siehe Datenblatt) |
| Anwendungsfokus | Signal- und Power-Filterung, Entkopplung, Schwingkreise |
| Konstruktionsmerkmale | Geschirmte oder ungeschirmte Bauweise (je nach spezifischer Variante, LQH3C typischerweise ungeschirmt für beste HF-Performance) |
| Zuverlässigkeit | Hohe Beständigkeit gegen thermische Schocks und mechanische Belastungen durch robuste Vergussmasse |
FAQ – Häufig gestellte Fragen zu LQH3C 1,0u – SMD-Induktivität, 1210, Murata Chip Coil, 1,0u
Was ist der Hauptvorteil der LQH3C 1,0u Induktivität im Vergleich zu Standard-Induktivitäten?
Der Hauptvorteil liegt in der überlegenen Leistung, insbesondere bei der Signalintegrität und der elektromagnetischen Verträglichkeit (EMV). Murata Chip Coils wie die LQH3C-Serie bieten präzisere Induktivitätswerte, geringere Verluste und eine höhere Betriebsfrequenzfähigkeit, was für anspruchsvolle Designs unerlässlich ist.
Für welche Arten von Schaltungen ist die LQH3C 1,0u besonders gut geeignet?
Die LQH3C 1,0u ist ideal für Anwendungen, die eine effektive Signalfilterung, die Entkopplung von Stromversorgungsleitungen zur Vermeidung von Rauschen und die Bildung von Resonanzkreisen erfordern. Dies umfasst Hochfrequenzschaltungen, digitale Schaltungen und Leistungselektronik.
Welche Bedeutung hat die Bauform 1210 für die Anwendung?
Die Bauform 1210 (entspricht ca. 3,2 mm x 2,5 mm) ist ein gängiger SMD-Standard, der eine gute Balance zwischen Bauteilgröße und Leistungsfähigkeit bietet. Sie ermöglicht eine platzsparende Integration auf der Leiterplatte und ist gut mit automatisierten Bestückungsmaschinen kompatibel.
Wie beeinflusst der geringe Gleichstromwiderstand (DCR) die Schaltungsleistung?
Ein geringer DCR bedeutet, dass die Induktivität weniger Energie in Form von Wärme verbraucht, wenn Strom durch sie fließt. Dies führt zu geringeren Leistungsverlusten in der Schaltung, was die Effizienz erhöht und die Wärmeentwicklung reduziert, insbesondere in leistungsempfindlichen Anwendungen.
Ist die LQH3C 1,0u Induktivität für Hochstromanwendungen geeignet?
Die LQH3C-Serie ist für spezifische Strombelastbarkeiten ausgelegt, die im Datenblatt des jeweiligen Bauteils detailliert angegeben sind. Sie bietet eine gute Stromtragfähigkeit für ihre Größe, aber für extrem hohe Ströme sind möglicherweise spezialisierte Induktivitäten erforderlich. Es ist entscheidend, das Datenblatt für die genauen Spezifikationen zu konsultieren.
Wie lange ist die erwartete Lebensdauer dieser Induktivität unter normalen Betriebsbedingungen?
Murata-Produkte sind für ihre hohe Zuverlässigkeit und Langlebigkeit bekannt. Unter normalen Betriebsbedingungen, die innerhalb der spezifizierten Parameter liegen (Temperatur, Strom, Spannung), kann eine Lebensdauer von vielen Jahren erwartet werden. Die robuste Konstruktion schützt das Bauteil vor frühzeitigem Ausfall.
Welche Art von Kernmaterialien verwendet Murata für die LQH3C-Serie und warum?
Murata verwendet für die LQH3C-Serie typischerweise hochleistungsfähige Ferritmaterialien. Diese Materialien werden aufgrund ihrer hervorragenden magnetischen Eigenschaften bei hohen Frequenzen ausgewählt, die eine effiziente Energiespeicherung ermöglichen und gleichzeitig magnetische Verluste minimieren, was zu einem hohen Gütefaktor (Q-Faktor) und einer besseren Filterleistung führt.
