Leistungsschalter: Maßgeschneiderte Schutzlösungen für Ihre Elektroinstallation
In unserem umfassenden Sortiment an Leistungsschaltern finden Sie die optimale Absicherung für jede elektrische Anwendung. Ob für den privaten Haushalt, anspruchsvolle Industrieanlagen oder spezielle Gewerbebereiche – wir bieten Ihnen eine breite Palette an Schutzschaltern, die höchste Sicherheitsstandards erfüllen und gleichzeitig effiziente Energieverteilung gewährleisten. Entdecken Sie Lösungen, die von kompakten Leitungsschutzschaltern für den Brandschutz bis hin zu robusten Fehlerstrom-Schutzschaltern (FI-Schutzschaltern) für den Personenschutz reichen. Diese Auswahl wurde sorgfältig zusammengestellt, um Elektrikern, Hausbesitzern und Facility Managern die Gewissheit zu geben, die richtige und sicherste Wahl für ihre spezifischen Anforderungen zu treffen.
Worauf sollten Sie beim Kauf von Leistungsschaltern achten?
Die Auswahl des richtigen Leistungsschalters ist entscheidend für die Sicherheit und Funktionalität Ihrer elektrischen Anlagen. Berücksichtigen Sie folgende Kernaspekte, um eine fundierte Entscheidung zu treffen:
- Nennstromstärke: Wählen Sie einen Leistungsschalter, dessen Nennstromstärke den maximal erwarteten Stromfluss der geschützten Leitung nicht überschreitet, aber ausreichend dimensioniert ist, um den regulären Betrieb zu ermöglichen. Eine zu geringe Auslegung führt zu ungewollten Auslösungen, eine zu hohe gefährdet die Leitung.
- Auslösecharakteristik: Die Auslösecharakteristik (z.B. Typ B, C, D, K, U nach DIN EN 60898-1 bzw. IEC 60898-1) definiert, bei welchem Strom das Schutzorgan auslöst und wie schnell dies geschieht. Typ C ist für normale Lasten gängig, während Typ D für Geräte mit hohen Anlaufströmen wie Motoren erforderlich ist.
- Schutzart: Achten Sie auf die geeignete Schutzart (IP-Code), besonders in Umgebungen mit erhöhter Staub- oder Feuchtigkeitsbelastung. Standardleistungsschalter sind oft IP20, für spezielle Umgebungen sind höher geschützte Varianten verfügbar.
- Polanzahl: Entscheiden Sie, ob einpolige, zweipolige, dreipolige oder vierpolige Leistungsschalter benötigt werden. Einpolige Schalter schützen einzelne Leiter, mehrpolige Schalter bieten zusätzlichen Schutz bei Neutralleiterausfällen oder für Drehstromanwendungen.
- Fehlerstromschutz: Für den Schutz von Personen vor gefährlichen Körperströmen sind Fehlerstrom-Schutzschalter (FI-Schalter oder RCDs) unerlässlich. Achten Sie auf die Auslöseschwelle (z.B. 30 mA für Personenschutz, 300 mA oder 500 mA für Brandschutz) und die Art des Fehlerstroms (Typ A, AC, B, F).
- Zertifizierungen und Normen: Achten Sie auf Prüfzeichen wie VDE, CE, KEMA oder UL, die die Konformität mit relevanten nationalen und internationalen Normen wie der DIN EN 60947-2 (Industrienorm für Leistungsschalter) oder DIN EN 61008-1 (für FI-Schutzschalter) bestätigen.
- Marke und Qualität: Namhafte Hersteller wie Siemens, ABB, Schneider Electric, Eaton oder Hager stehen für hochwertige Produkte und Zuverlässigkeit. Die Verwendung von Qualitätsprodukten minimiert das Risiko von Ausfällen und verlängert die Lebensdauer Ihrer Installation.
- Zusatzfunktionen: Überlegen Sie, ob zusätzliche Funktionen wie Überspannungsschutz (SPDs), Schalter mit integrierter Fernsignalisierung oder intelligente Leistungsschalter für Smart-Home-Anwendungen von Vorteil sind.
Vielfalt und Anwendungsspezifika von Leistungsschaltern
Leistungsschalter, oft auch als Schutzschalter oder Sicherungsautomaten bezeichnet, sind das Herzstück jeder modernen Elektroinstallation. Sie dienen dem Schutz von elektrischen Leitungen und Geräten vor Überlastung und Kurzschluss. Unser Sortiment deckt ein breites Spektrum ab, das von den klassischen Leitungsschutzschaltern (LS-Schaltern) für den allgemeinen Gebrauch über Fehlerstrom-Schutzschalter (FI-Schaltern) für erhöhte Sicherheit bis hin zu speziellen Industrieschutzschaltern reicht.

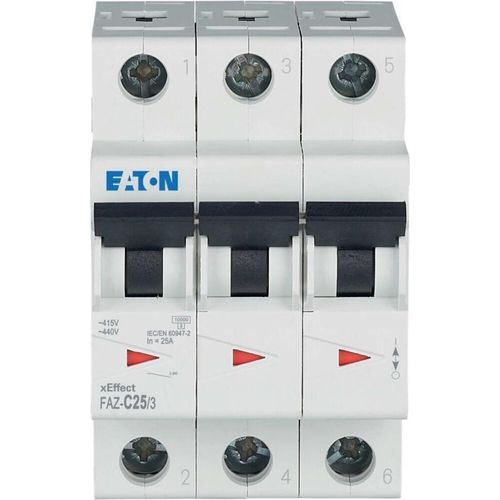

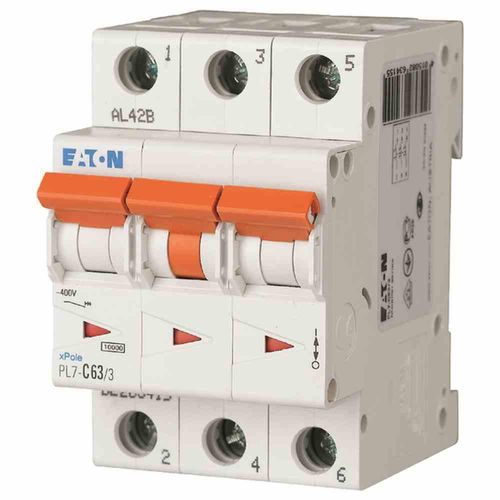

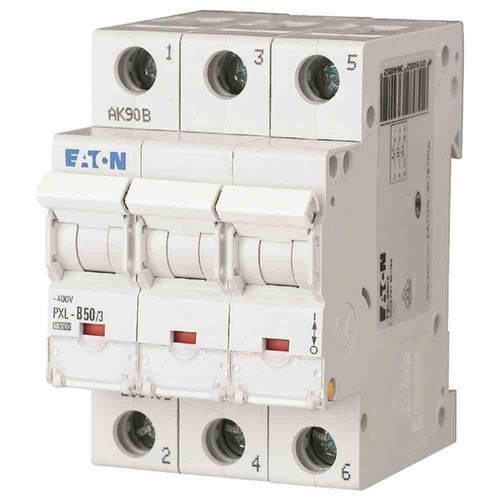

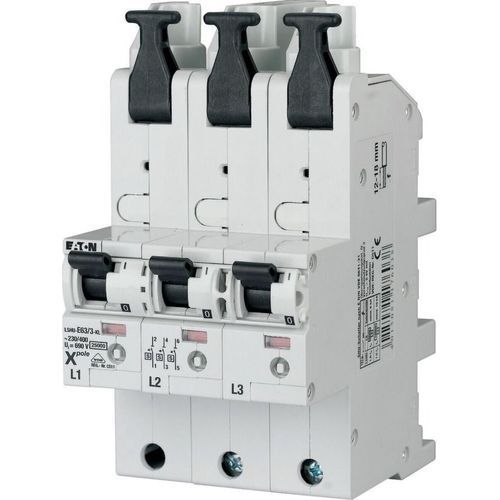

Leitungsschutzschalter (LS-Schalter)
LS-Schalter sind die am weitesten verbreiteten Schutzorgane in Niederspannungsinstallationen. Sie kombinieren die Funktion einer Schmelzsicherung (Überlastschutz) mit der eines schnellen Schutzschalters bei Kurzschluss. Ihre Hauptaufgabe ist es, die elektrische Leitung vor unzulässiger Erwärmung zu schützen und somit Brandgefahren zu vermeiden. Wir führen eine breite Auswahl an LS-Schaltern mit unterschiedlichen Nennströmen und Auslösecharakteristiken, um den spezifischen Anforderungen Ihrer Anlage gerecht zu werden.
Fehlerstrom-Schutzschalter (FI-Schalter / RCDs)
FI-Schalter, auch bekannt als RCDs (Residual Current Devices), sind unerlässlich für den Personenschutz. Sie überwachen kontinuierlich den Stromfluss und lösen bei einer gefährlichen Differenz zwischen Hin- und Rückstrom aus, die auf einen Fehlerstrom (z.B. durch Körperdurchströmung) hindeutet. Dies verhindert lebensgefährliche Stromschläge. Unser Angebot umfasst verschiedene Typen (AC, A, B, F) und Empfindlichkeiten (z.B. 30 mA für Wohnbereiche, 300 mA für Brandschutzanwendungen), um Ihnen maximalen Schutz zu bieten.
Leistungsschalter für spezielle Anwendungen

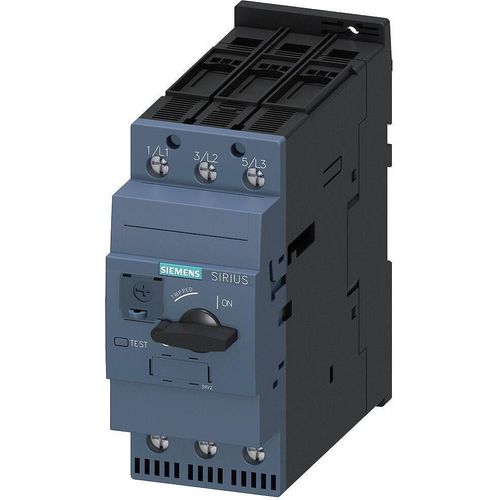

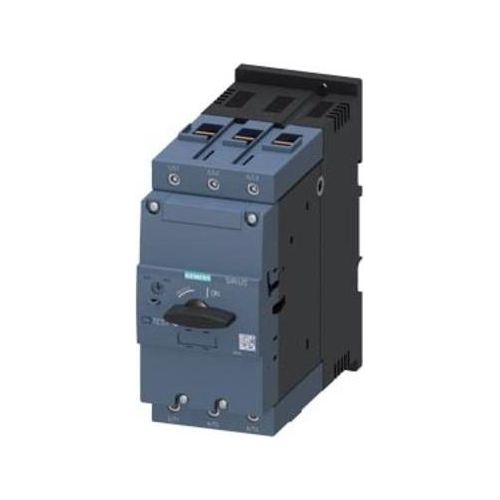

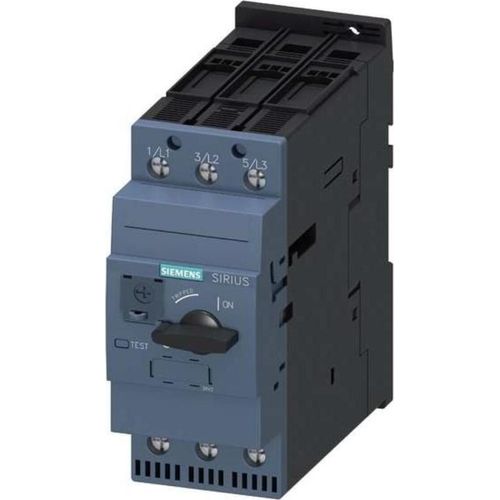

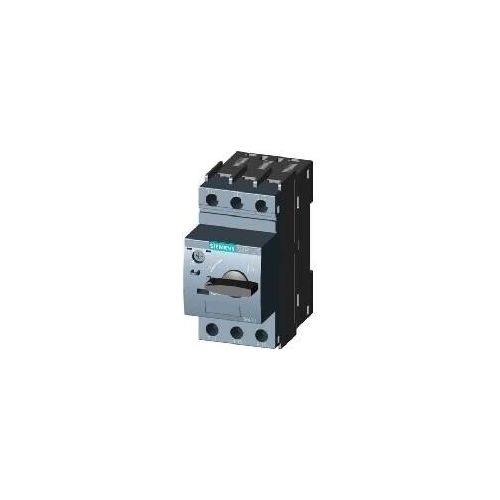

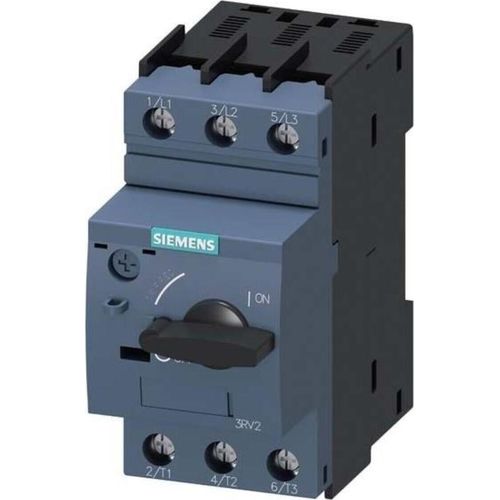

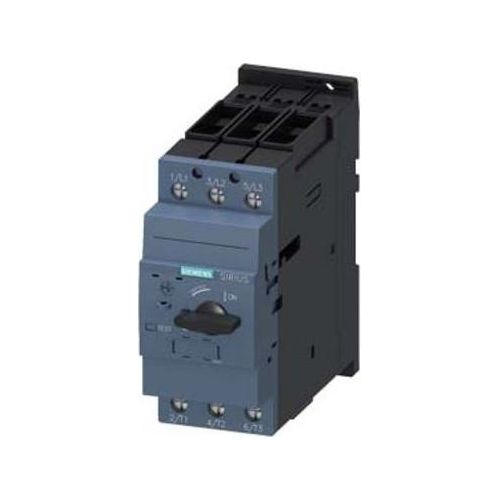

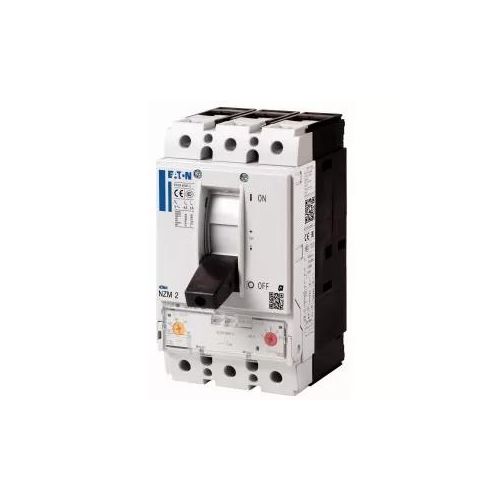

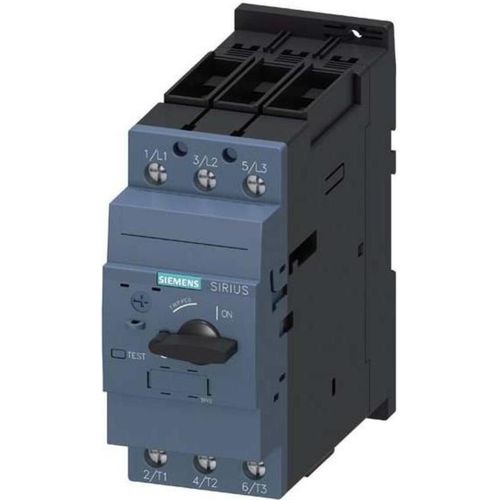

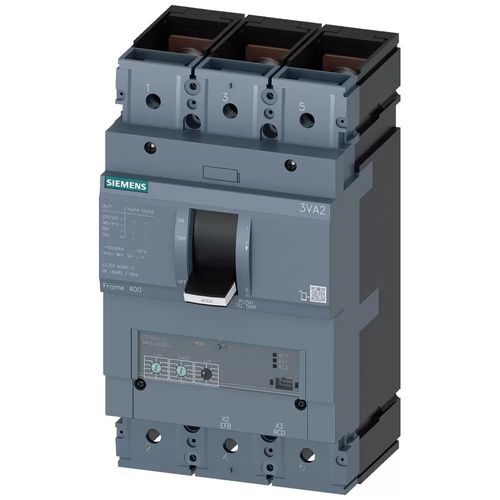

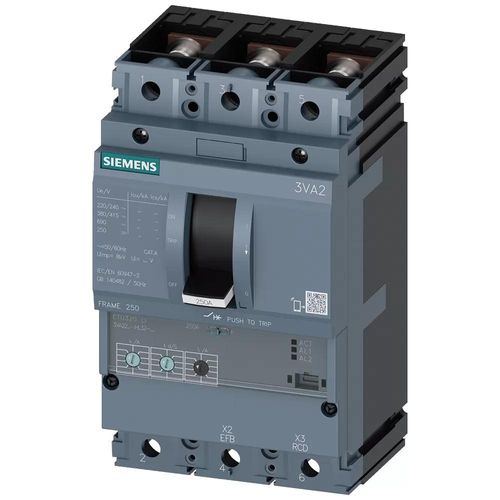

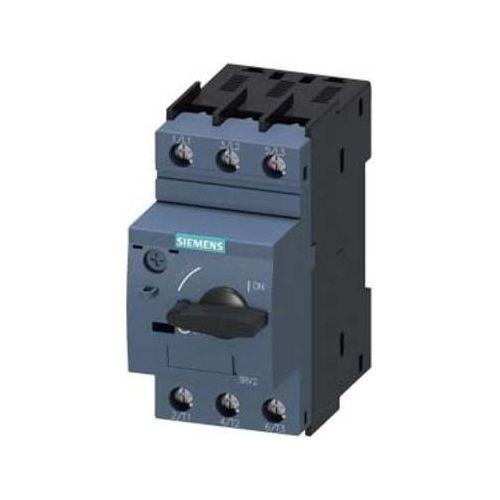

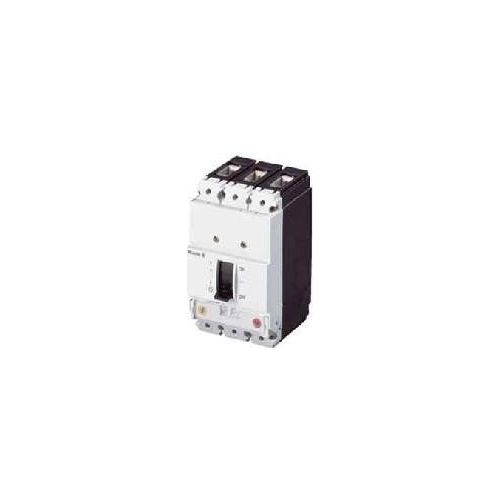

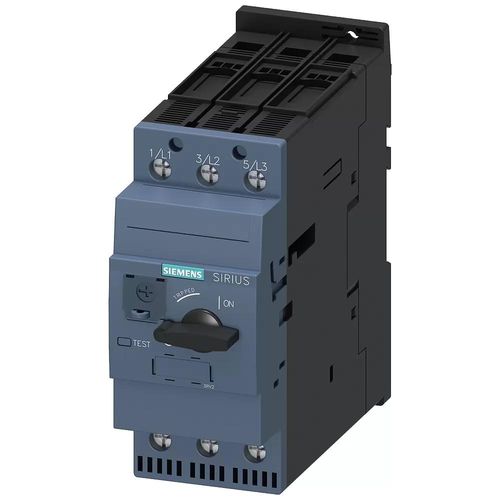

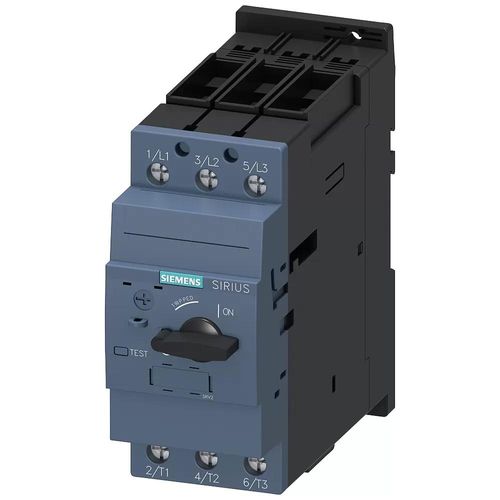

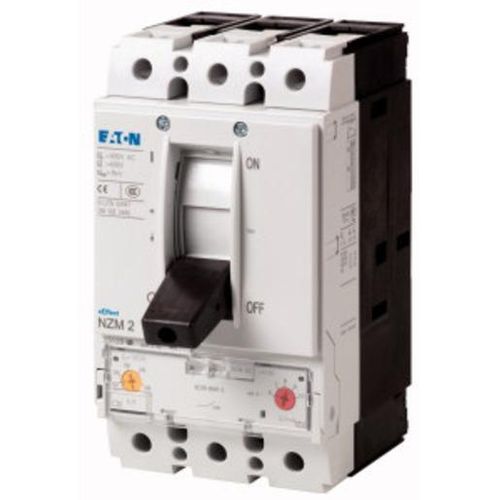

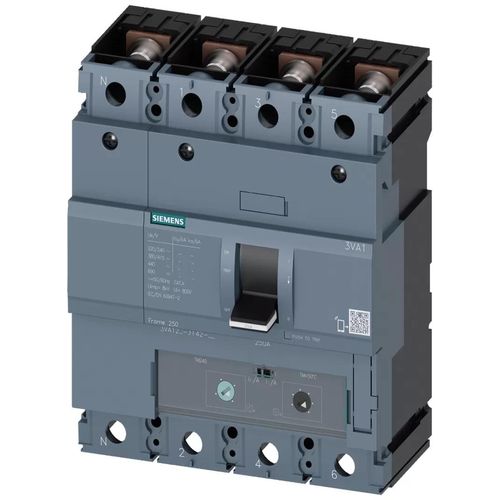

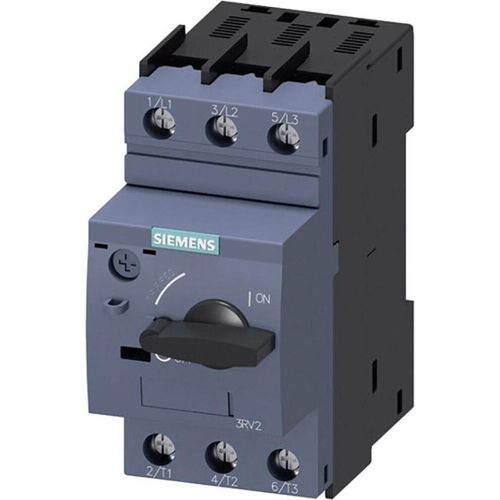

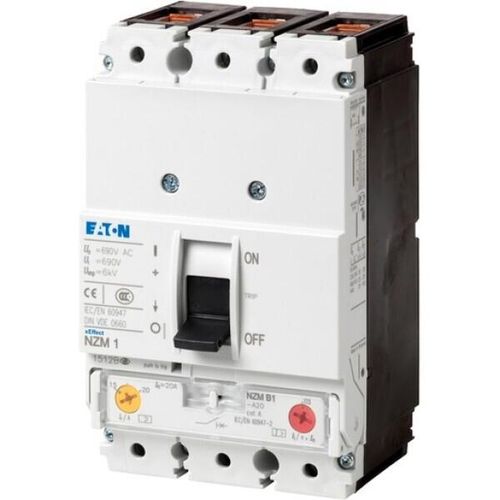

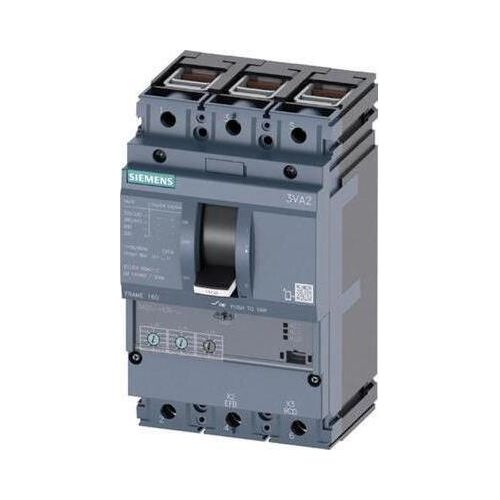

Für Industrie und Gewerbe bieten wir leistungsstarke Leistungsschalter, die höchsten Beanspruchungen standhalten. Dazu gehören Schraubautomaten, Motorschutzschalter, thermische Überlastrelais und universelle Leistungsschalter nach IEC 60947-2, die für die Trennung und den Schutz von Motoren, Transformatoren und anderen Großverbrauchern konzipiert sind. Diese Geräte zeichnen sich durch ihre Robustheit, hohe Schaltspielzahlen und vielfältige Anschlussmöglichkeiten aus.
Modularbauweise und Zubehör
Ein Großteil unseres Leistungsschalter-Sortiments ist für die Montage auf einer 35 mm Hutschiene (DIN-Schiene) nach EN 50022 ausgelegt. Diese modulare Bauweise ermöglicht eine flexible und platzsparende Installation in Verteilerkästen. Ergänzendes Zubehör wie Hilfsschalter, Fernauslöser, Einsteckadapter und separate Anschlussklemmen erweitern die Funktionalität und vereinfachen die Installation.
Vergleichstabelle: Leistungsschalter-Typen im Überblick
| Kriterium | Leitungsschutzschalter (LS-Schalter) | Fehlerstrom-Schutzschalter (FI-Schalter / RCD) | Motorschutzschalter | Industrie-Leistungsschalter |
|---|---|---|---|---|
| Primärer Schutz | Überlast und Kurzschluss | Fehlerströme (Personenschutz, Brandschutz) | Überlast und Kurzschluss bei Motoren | Überlast, Kurzschluss, oft auch Schaltfunktion |
| Auslösemechanismus | Thermisch (Überlast) & Elektromagnetisch (Kurzschluss) | Detektion der Differenzstromstärke | Thermisches Bimetall & Elektromagnetisch | Umfangreiche Schutzfunktionen, oft elektronisch gesteuert |
| Typische Anwendung | Verteiler, Steckdosenkreise, Beleuchtung | Wohnbereiche, Bäder, Außenbereiche, Küchen, Geräte mit Gehäusemasse | Schutz von Elektromotoren (Pumpen, Lüfter, Maschinen) | Industrieanlagen, Schaltanlagen, Verteilung, Motorsteuerungen |
| Normative Referenz (Beispiele) | DIN EN 60898-1, IEC 60898-1 | DIN EN 61008-1, IEC 61008-1 (RCBOs: EN 61009-1) | DIN EN 60947-4-1 | DIN EN 60947-2 |
| Kombinierbarkeit | Oft mit FI-Schutzschaltern kombiniert (FI/LS-Schalter / RCBOs) | Kann mit LS-Schaltern kombiniert werden oder als RCBO (FI/LS) | Wird oft in Kombination mit einem separaten FI-Schutzschalter verwendet | Kann mit externen Schutzmodulen oder als Kompaktschalter ausgeführt sein |
| Wichtige Kenngrößen | Nennstrom (A), Auslösecharakteristik (B, C, D), Polanzahl | Nenndifferenzstrom (mA), Typ (AC, A, B, F), Polanzahl | Einstellbarer Überlastschutzbereich (A), Kurzschlussschutzkennlinie | Nennbetriebsstrom (Ie), Kurzschlussausschaltvermögen (Icu), Auslöseeinheit |
| Materialien (Gehäuse) | Thermoplastische Kunststoffe (z.B. Polycarbonat, PBT) | Thermoplastische Kunststoffe | Thermoplastische Kunststoffe | Hochfeste Kunststoffe, Metalllegierungen |
Fachwissen und technologische Entwicklungen
Die Welt der Leistungsschalter entwickelt sich stetig weiter. Neben den klassischen thermisch-magnetischen Auslösern gewinnen elektronische Auslöseeinheiten an Bedeutung, die präzisere Einstellmöglichkeiten und erweiterte Diagnosefunktionen bieten. Ein wichtiger Trend ist die Integration von Smart-Home-Technologie und IoT-Funktionen, die eine Fernüberwachung und -steuerung von Stromkreisen ermöglichen. Dies schafft nicht nur Komfort, sondern auch zusätzliche Sicherheit, indem frühzeitig auf Anomalien wie ungewöhnliche Stromverbraucher oder potenzielle Fehlerquellen hingewiesen wird.
Auch ökologische Aspekte spielen eine zunehmende Rolle. Die Hersteller fokussieren sich auf energieeffiziente Designs und die Verwendung von umweltfreundlichen Materialien. Die Langlebigkeit und Zuverlässigkeit moderner Leistungsschalter tragen ebenfalls zur Nachhaltigkeit bei, indem sie die Notwendigkeit häufiger Ersatzkäufe reduzieren.
Die Einhaltung strenger Normen wie der DIN VDE 0100 (Errichten von Niederspannungsanlagen) und relevanter internationaler Standards ist für die Sicherheit unerlässlich. Leistungsschalter von namhaften Herstellern wie Siemens (z.B. SENTRON-Schutzschalter), ABB (z.B. SACE-Schaltgeräte), Schneider Electric (z.B. Acti9-Serie) und Eaton (z.B. xEnergy) sind nachweislich zuverlässig und erfüllen höchste Qualitätsansprüche.
Häufig gestellte Fragen zu Leistungsschaltern
Was ist der Unterschied zwischen einem Leitungsschutzschalter und einem FI-Schutzschalter?
Ein Leitungsschutzschalter (LS-Schalter) schützt vor Überlast und Kurzschluss, indem er den Stromfluss unterbricht, wenn die Stromstärke zu hoch wird. Ein FI-Schutzschalter (RCD) schützt vor gefährlichen Körperströmen, indem er einen Fehlerstrom erkennt, der durch Berührung eines unter Spannung stehenden Teils entsteht, und den Stromkreis sofort unterbricht. Sie erfüllen also unterschiedliche, aber komplementäre Schutzfunktionen.
Welchen Typ von FI-Schutzschalter benötige ich für mein Badezimmer?
Für Badezimmer und Feuchträume sind FI-Schutzschalter vom Typ A oder Typ F mit einer Auslöseschwelle von 30 mA (Personenschutz) vorgeschrieben. Typ A erkennt sowohl Wechsel- als auch pulsierende Gleichfehlerströme, was für moderne Geräte mit elektronischen Netzteilen wichtig ist. Typ F bietet einen erweiterten Schutz gegen pulsierende Gleichfehlerströme.
Kann ich einen Leistungsschalter selbst austauschen?
Der Austausch von Leistungsschaltern ist eine Arbeit an der elektrischen Anlage und birgt Risiken. Wenn Sie keine qualifizierte Elektrofachkraft sind, sollten Sie diese Arbeiten immer von einem Fachmann durchführen lassen. Unsachgemäße Installationen können zu Bränden, Stromschlägen und Sachschäden führen.
Was bedeutet die Auslösecharakteristik B, C oder D?
Die Auslösecharakteristik beschreibt, wie schnell und bei welcher Stromstärke ein Leistungsschalter auslöst, um einen Kurzschluss zu unterbinden. Typ B löst bei 3-5-fachem Nennstrom aus und ist für einfache Verbraucher gedacht. Typ C (5-10-facher Nennstrom) ist für Geräte mit höheren Anlaufströmen wie z.B. Motoren oder Transformatoren geeignet. Typ D (10-20-facher Nennstrom) ist für Geräte mit sehr hohen Anlaufströmen wie z.B. Schweißgeräte oder große Motoren notwendig.
Was ist ein RCBO und wann setze ich ihn ein?

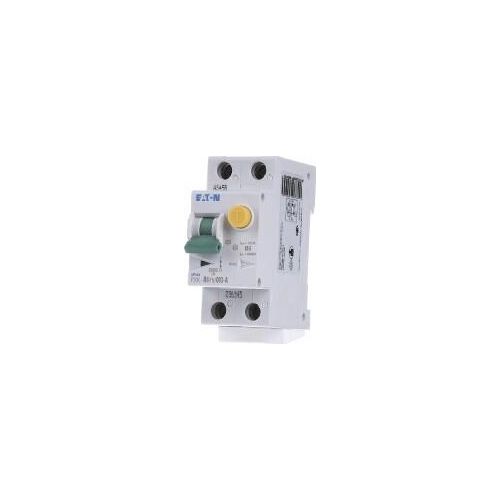

Ein RCBO (Residual Current Operated Circuit-Breaker with Overcurrent protection) ist ein Kombinationsgerät, das die Funktionen eines Leitungsschutzschalters (LS-Schalter) und eines FI-Schutzschalters in einem einzigen Gerät vereint. Dies spart Platz im Verteilerkasten und vereinfacht die Installation. RCBOs werden überall dort eingesetzt, wo sowohl Überlast- und Kurzschlussschutz als auch Personenschutz durch Fehlerstromerkennung gefordert sind, beispielsweise in einzelnen Stromkreisen von Wohnhäusern oder Gewerbebetrieben.
Welchen Einfluss hat die Umgebungstemperatur auf die Funktion von Leistungsschaltern?
Die Umgebungstemperatur beeinflusst die thermische Auslösecharakteristik von Leistungsschaltern. Bei höheren Umgebungstemperaturen kann die Auslöseempfindlichkeit leicht sinken, d.h., der Schalter löst bei gleicher Überlast etwas später aus. Umgekehrt ist es bei niedrigen Temperaturen. Hersteller geben in ihren Datenblättern oft Korrekturfaktoren an, die bei der Dimensionierung in extremen Temperaturbereichen berücksichtigt werden müssen. In der Regel sind Leistungsschalter für den Betrieb in einem Temperaturbereich von -25 °C bis +55 °C ausgelegt.
Was sind die Vorteile von vierpoligen Leistungsschaltern?
Vierpolige Leistungsschalter werden typischerweise für Drehstromanwendungen eingesetzt. Sie schützen alle drei Außenleiter sowie den Neutralleiter. Dies ist wichtig, um nicht nur vor Überlast und Kurzschluss auf den Außenleitern zu schützen, sondern auch vor gefährlichen Situationen, die durch einen Ausfall des Neutralleiters entstehen könnten (z.B. Überspannung auf den Außenleitern).
