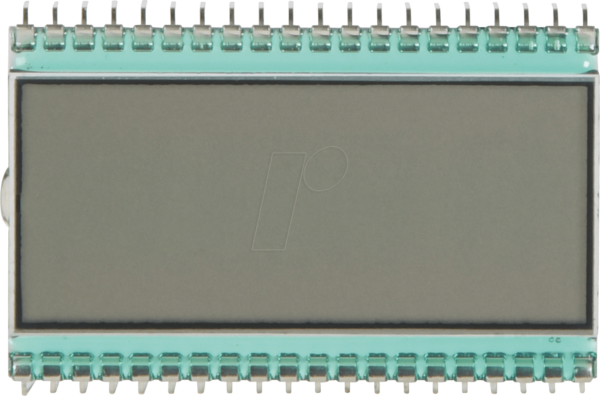

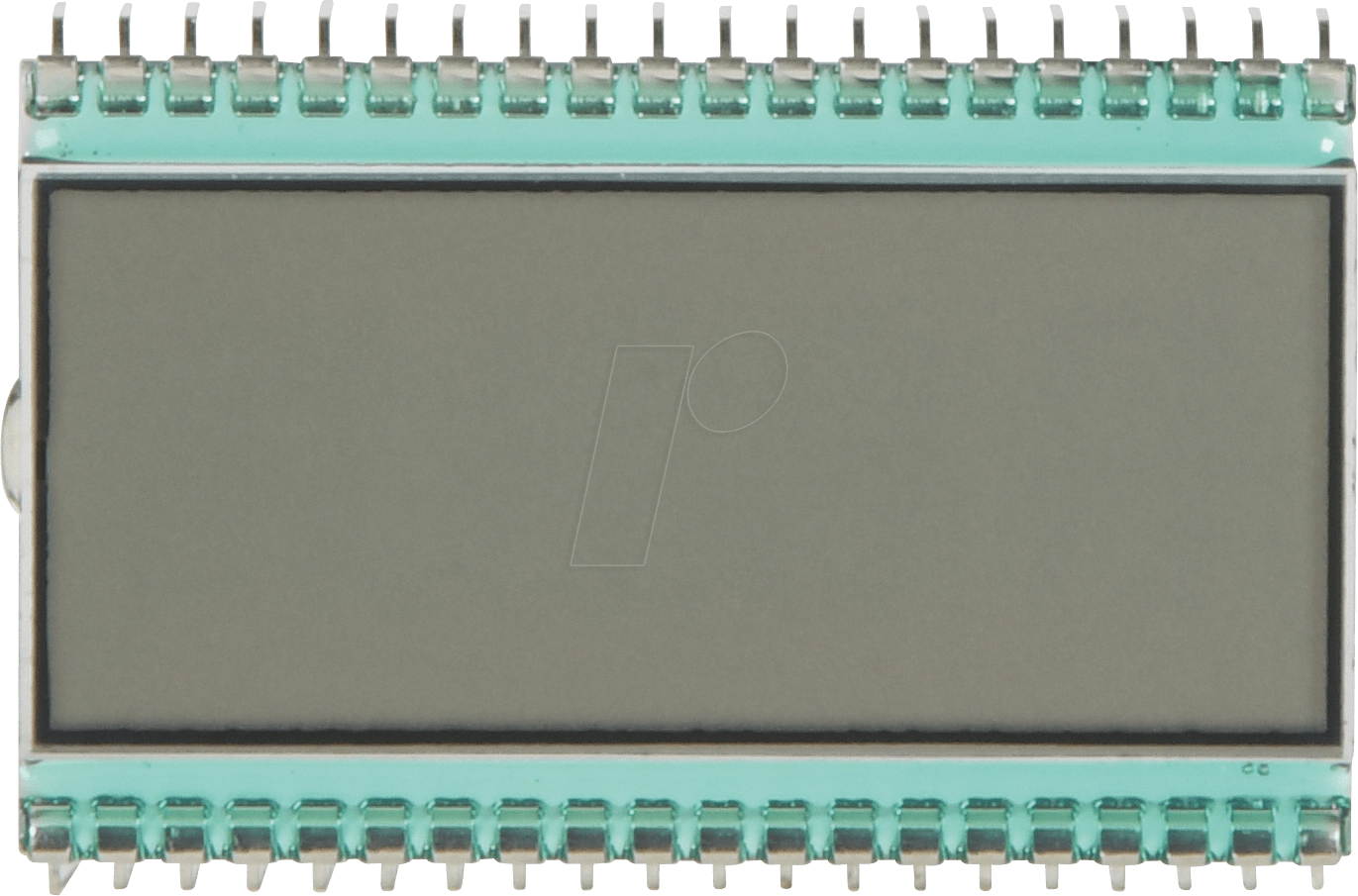

Präzise Anzeige für anspruchsvolle Applikationen: LCD-7S 3,5-13 D – Ihr Vorteil in der Datendarstellung
Suchen Sie eine zuverlässige und klare Anzeige für Ihre elektronischen Geräte, bei der jedes Detail zählt? Das LCD-7S 3,5-13 D ist die optimale Lösung für Ingenieure, Hobbyisten und Entwickler, die eine präzise Darstellung von numerischen und einfachen alphanumerischen Informationen benötigen. Es löst das Problem der unübersichtlichen oder ungenauen Anzeigen, indem es eine hochauflösende und gut lesbare 7-Segment-Darstellung mit zusätzlichen Funktionen wie Punkt und Komma bietet. Dieses LCD-Modul ist speziell für Anwendungen konzipiert, bei denen Einfachheit, Effizienz und ein geringer Stromverbrauch im Vordergrund stehen.
Überlegene Darstellungsqualität und Funktionalität
Das LCD-7S 3,5-13 D hebt sich durch seine herausragende Darstellungsqualität und die durchdachte Funktionalität von Standard-LCD-Modulen ab. Die 7-Segment-Konfiguration ermöglicht eine kristallklare Anzeige von Ziffern, während die zusätzliche 1×3-Segment-Anordnung sowie das Dezimalpunkt- und Kommazeichen (SZ) eine erweiterte Informationsdarstellung erlauben. Dies ist entscheidend für präzise Messgeräte, Steuerungen und Anzeigeinstrumente, bei denen auch Nachkommastellen oder Statusindikatoren wichtig sind. Die Zeichenhöhe von 12,7 mm gewährleistet dabei stets eine exzellente Lesbarkeit, selbst aus größerer Entfernung oder bei ungünstigen Lichtverhältnissen.
Maximale Flexibilität für Ihre Projekte
Die Integration des LCD-7S 3,5-13 D in Ihre Schaltungen ist dank seiner bewährten Technologie und standardisierten Schnittstellen unkompliziert. Es ermöglicht eine effiziente Kommunikation mit Mikrocontrollern und anderen digitalen Systemen, was zu einer schnellen und zuverlässigen Datenanzeige führt. Die geringe Leistungsaufnahme macht es zur idealen Wahl für batteriebetriebene Geräte oder energiebewusste Designs. Entdecken Sie, wie die fortschrittliche Segmenttechnologie Ihre Projekte aufwertet.
Hervorragende Eigenschaften und Vorteile
- Kristallklare Ziffernanzeige: Die 7-Segment-Architektur sorgt für eine unmissverständliche Darstellung aller Ziffern von 0 bis 9 sowie ausgewählter Buchstaben.
- Erweiterte Zeichenoptionen: Die zusätzliche 1×3-Segment-Anordnung und das Dezimalpunkt-Komma-Zeichen (SZ) ermöglichen die Darstellung von Nachkommastellen und zusätzlichen Statusinformationen.
- Hohe Lesbarkeit: Mit einer Zeichenhöhe von 12,7 mm ist jede Information auf dem Display klar und deutlich erkennbar, was die Benutzerfreundlichkeit erhöht.
- Geringer Stromverbrauch: Dieses LCD-Modul ist für seine Energieeffizienz bekannt, was es perfekt für mobile und batteriebetriebene Anwendungen macht.
- Robuste Technologie: LCD-Technologie ist seit Jahrzehnten bewährt und bietet eine hohe Zuverlässigkeit und Langlebigkeit unter verschiedenen Umgebungsbedingungen.
- Einfache Ansteuerung: Standardmäßige Ansteuermethoden erleichtern die Integration in bestehende oder neue Elektronikprojekte.
- Kompaktes Design: Die kompakten Abmessungen des Moduls ermöglichen eine platzsparende Montage in einer Vielzahl von Gehäusen und Geräten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Anzeigetyp | Monochromes LCD (Liquid Crystal Display) |
| Segmentkonfiguration | 7-Segment-Anzeige pro Zeichen, ergänzt durch 1×3 Segment-Zeichen und Dezimalpunkt/Komma (SZ) |
| Zeichenhöhe | 12,7 mm (0,5 Zoll) |
| Anzahl der Zeichenpositionen | Es kann von einer einzelnen Zeichenposition ausgegangen werden, die mit den spezifizierten Segmenten konfiguriert werden kann. Die genaue Anzahl der darstellbaren Zeichen hängt von der internen Ansteuerung ab, aber typischerweise wird diese Konfiguration für einzelne oder wenige Zeichenpositionen verwendet. |
| Betriebsspannung | Typischerweise im Bereich von 3,0V bis 5,0V für Logik und LCD-Treiber. Der spezifische Spannungsbereich für den LCD-Kontrast (Vee) liegt oft im Bereich von -2,0V bis -5,0V und wird extern generiert oder kann durch eine externe Spannungsquelle eingestellt werden. |
| Schnittstelle | Direkte Ansteuerung der Segmente oder über einen dedizierten LCD-Treiber-IC. Die Ansteuerung erfolgt digital. |
| Betriebstemperatur | Typisch von 0°C bis +50°C für optimale Leistung und Lebensdauer, kann aber je nach spezifischer LCD-Technologie variieren. |
| Hintergrundbeleuchtung | Standardmäßig ohne integrierte Hintergrundbeleuchtung, was den geringen Stromverbrauch fördert. Optionale Hintergrundbeleuchtungen können je nach Anwendung hinzugefügt werden. |
Anwendungsbereiche: Wo das LCD-7S 3,5-13 D glänzt
Das LCD-7S 3,5-13 D ist prädestiniert für eine Vielzahl von elektronischen Applikationen, bei denen eine klare und zuverlässige Anzeige von Zahlen oder einfachen Statusinformationen erforderlich ist. Seine Vielseitigkeit macht es zu einer bevorzugten Komponente in folgenden Bereichen:
- Industrielle Steuerungssysteme: Zur Anzeige von Messwerten, Soll-Ist-Vergleichen, Statusmeldungen oder Betriebszuständen von Maschinen und Anlagen.
- Labor- und Messtechnik: In Voltmeter, Amperemeter, Frequenzzählern, Thermometern und anderen präzisen Messgeräten zur Darstellung exakter Werte.
- Haushaltsgeräte: Zur Anzeige von Timern, Einstellungen, Temperaturen oder Fehlercodes in Waschmaschinen, Öfen, Mikrowellen und Kühlschränken.
- Kfz-Elektronik: In Armaturenbrettern zur Anzeige von Kilometerstand, Tankfüllstand, Außentemperatur oder Warnmeldungen.
- Medizintechnik: In Geräten wie Blutdruckmessgeräten, Blutzuckermessgeräten oder Infusionspumpen zur Anzeige kritischer Patientendaten.
- Hobby- und Maker-Projekte: Als Display für Arduino, Raspberry Pi und andere Mikrocontroller-basierte Projekte, die eine einfache, aber effektive Anzeige benötigen.
- POS-Systeme (Point of Sale): Zur Anzeige von Preisen, Mengen oder Zahlungsstatus.
Die hohe Lesbarkeit und die Möglichkeit, durch das zusätzliche Segment auch dezimale Werte darzustellen, eröffnen zahlreiche Möglichkeiten, die über einfache Ziffernanzeigen hinausgehen. Die kompakte Bauweise und die geringe Leistungsaufnahme sind dabei immer im Vorteil.
Häufig gestellte Fragen zu LCD-7S 3,5-13 D – LCD-7-Segment, 1×3 + SZ, H:12,7mm
Was bedeutet die Spezifikation „1×3 + SZ“?
Die Angabe „1×3 + SZ“ bezieht sich auf die zusätzlichen Segmente, die über die Standard-7-Segment-Darstellung hinausgehen. „1×3“ deutet auf drei einzelne Segmente hin, die oft zur Darstellung von Buchstaben oder speziellen Symbolen genutzt werden können. „SZ“ steht für „Sonderzeichen“ oder „Separater Punkt“, was typischerweise den Dezimalpunkt und das Komma umfasst. Diese Erweiterungen ermöglichen eine präzisere und informativere Anzeige als reine 7-Segment-Anzeigen.
Ist das LCD-7S 3,5-13 D für den Einsatz im Freien geeignet?
Die Eignung für den Außeneinsatz hängt stark von den Umgebungsbedingungen ab. Standardmäßige LCD-Module wie das LCD-7S 3,5-13 D sind für typische Betriebstemperaturen (oft 0°C bis 50°C) ausgelegt. Direkte Sonneneinstrahlung, extreme Temperaturen (unter 0°C oder über 50°C) und Feuchtigkeit können die Leistung und Lebensdauer beeinträchtigen. Für Außeneinsätze sind oft spezielle, temperierte oder abgedichtete Gehäuse sowie Displays mit erweitertem Temperaturbereich oder verbesserter UV-Beständigkeit erforderlich.
Wie wird das LCD-7S 3,5-13 D an einen Mikrocontroller angeschlossen?
Der Anschluss an einen Mikrocontroller erfolgt in der Regel über digitale Pins. Die einzelnen Segmente des LCDs werden über Treiber-ICs angesteuert, die wiederum mit den GPIO-Pins (General Purpose Input/Output) des Mikrocontrollers verbunden sind. Die Ansteuerung erfolgt über das Senden von Daten an den LCD-Treiber, der dann die entsprechenden Segmente aktiviert, um die gewünschte Ziffer oder das Zeichen darzustellen. Viele Mikrocontroller-Plattformen bieten Bibliotheken, die die Ansteuerung von LCDs vereinfachen.
Welche Vorteile bietet die Zeichenhöhe von 12,7 mm?
Eine Zeichenhöhe von 12,7 mm (auch als 0,5 Zoll bezeichnet) bietet eine ausgezeichnete Lesbarkeit. Diese Größe ist ideal, um Ziffern und Symbole aus einer moderaten Entfernung klar und deutlich erkennen zu können, ohne dass das Display zu groß wird. Dies ist besonders vorteilhaft in Anwendungen, bei denen die Anzeige nicht direkt vor dem Benutzer platziert ist oder wo eine schnelle Erfassung von Informationen entscheidend ist.
Ist eine Hintergrundbeleuchtung für dieses LCD-Modul erforderlich?
Das LCD-7S 3,5-13 D wird standardmäßig ohne integrierte Hintergrundbeleuchtung geliefert. Dies trägt zu seinem geringen Stromverbrauch bei. Wenn eine Anzeige bei schlechten Lichtverhältnissen oder in völliger Dunkelheit erforderlich ist, muss eine externe Hintergrundbeleuchtung integriert werden. Dies kann durch separate LEDs oder eine Hintergrundbeleuchtungsfolie realisiert werden. Die Entscheidung für oder gegen eine Hintergrundbeleuchtung hängt von der spezifischen Anwendung und deren Energiebudget ab.
Wie lange ist die typische Lebensdauer des LCD-7S 3,5-13 D?
Die Lebensdauer eines LCD-Displays wird in der Regel in Betriebsstunden angegeben und kann bei korrekter Anwendung und Betriebsbedingungen typischerweise zwischen 20.000 und 50.000 Stunden liegen. Faktoren, die die Lebensdauer beeinflussen, sind die Betriebstemperatur, die Dauer der Stromzufuhr (ob die Segmente ständig aktiv sind oder pulsieren), die Qualität der Ansteuerung und die mechanische Belastung. Bei sachgemäßer Nutzung ist eine lange und zuverlässige Funktion zu erwarten.
Kann dieses LCD auch negative Zahlen oder Dezimalzahlen darstellen?
Ja, dank der 7-Segment-Konfiguration können alle Ziffern von 0 bis 9 dargestellt werden. Durch die zusätzlichen Segmente (SZ) ist die Darstellung von Dezimalpunkten und Kommas möglich, was die Anzeige von Dezimalzahlen wie 12,34 ermöglicht. Die Darstellung negativer Zahlen ist ebenfalls möglich, indem bestimmte Segmente so konfiguriert werden, dass sie ein Minuszeichen (-) bilden.
