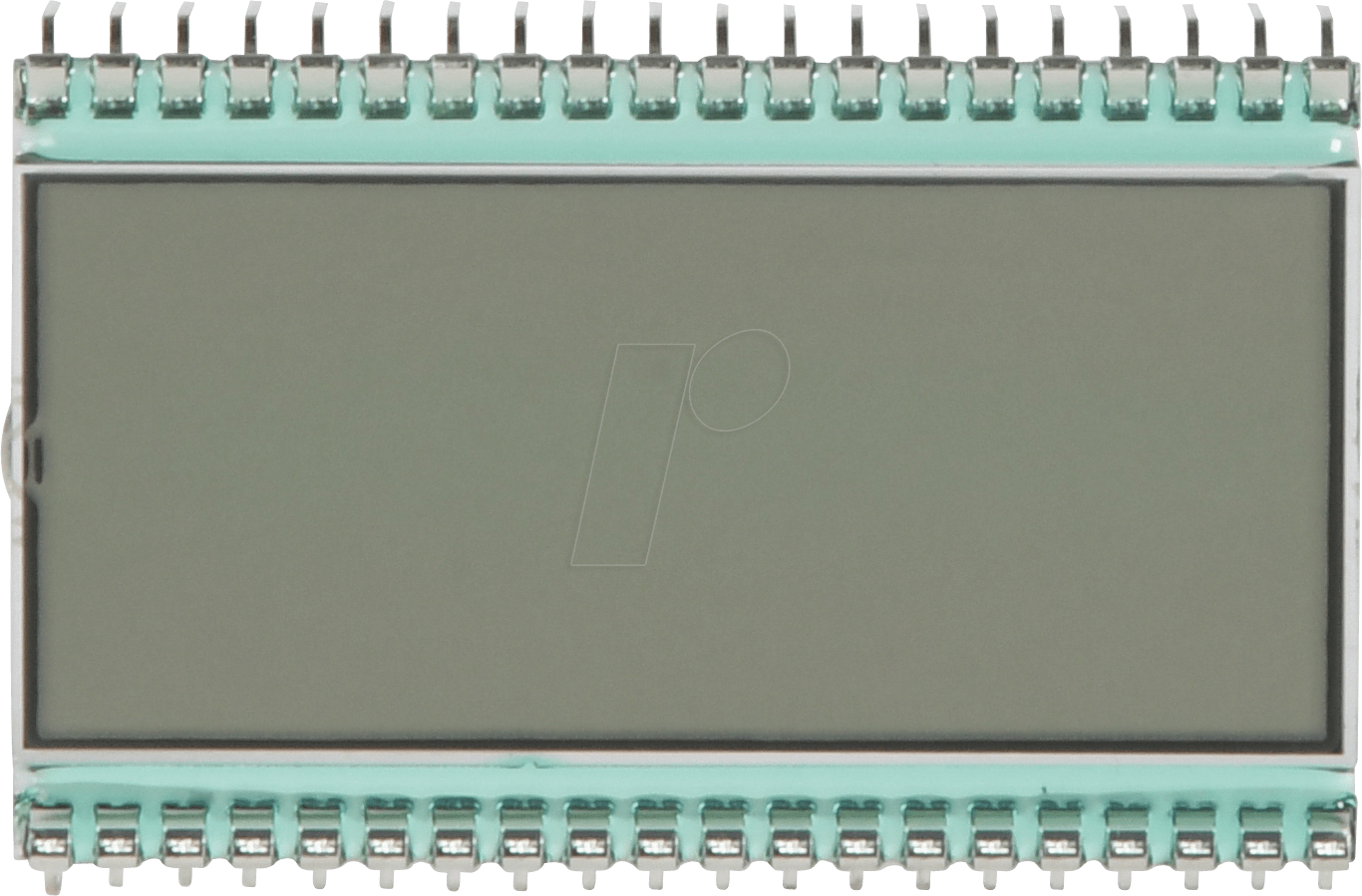

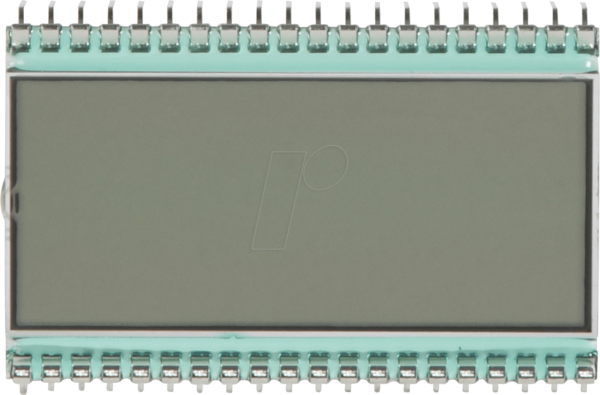

Präzise Anzeige für anspruchsvolle Anwendungen: Das LCD-7S 3,5-13 B – LCD-7-Segment, 1×3 + SZ, H:12,7mm
Sie benötigen eine klare, zuverlässige und gut lesbare Anzeige für technische Geräte, Messinstrumente oder Industriesteuerungen? Das LCD-7S 3,5-13 B – ein hochauflösendes LCD-7-Segment-Display – bietet exakt diese Funktionalität. Es ist die ideale Lösung für Entwickler, Ingenieure und Fachleute, die eine präzise Darstellung von numerischen Werten und Statusinformationen benötigen, wo Standardanzeigen an ihre Grenzen stoßen.
Überlegene Klarheit und Langlebigkeit: Ihre Vorteile auf einen Blick
Das LCD-7S 3,5-13 B hebt sich durch seine überlegene Ablesbarkeit und robuste Konstruktion von herkömmlichen Segmentanzeigen ab. Die optimierte Segmentgeometrie und die hohe Kontrastdarstellung gewährleisten eine mühelose Lesbarkeit auch unter schwierigen Lichtverhältnissen. Diese Langlebigkeit und Zuverlässigkeit machen es zur bevorzugten Wahl für kritische Anwendungen.
- Hervorragende Ablesbarkeit: Die 7-Segment-Darstellung mit einer Zeichenhöhe von 12,7 mm ermöglicht eine deutliche Erkennung von Ziffern und grundlegenden Symbolen.
- Integrierte Zusatzfunktionen: Die „+SZ“-Konfiguration (Plus/Minus/Sonderzeichen) erweitert die Darstellungsoptionen und ermöglicht die Anzeige von Vorzeichen sowie zusätzlichen nützlichen Symbolen, was die Informationsdichte erhöht.
- Kompaktes Design: Die Anordnung von 1×3 Segmenten in einer kompakten Bauform ist ideal für platzkritische Einbauten in Geräten und Steuerungen.
- Hohe Zuverlässigkeit: Speziell gefertigt für den professionellen Einsatz, bietet dieses LCD eine bewährte Langlebigkeit und beständige Leistung über einen langen Zeitraum.
- Energieeffizienz: LCD-Technologie ist bekannt für ihren geringen Stromverbrauch, was sie zu einer idealen Wahl für batteriebetriebene oder energiesensible Geräte macht.
- Vielseitige Anwendung: Von Messgeräten über Industrieanzeigen bis hin zu Embedded-Systemen – die Einsatzmöglichkeiten sind breit gefächert.
Technische Spezifikationen und Konstruktionsmerkmale
Das LCD-7S 3,5-13 B repräsentiert die Spitze der 7-Segment-Display-Technologie. Seine Konstruktion ist auf maximale Funktionalität und Zuverlässigkeit ausgelegt, um den Anforderungen anspruchsvoller technischer Umgebungen gerecht zu werden. Die präzise gefertigten Segmente und die sorgfältig ausgewählten Materialien garantieren eine performante Anzeige, die selbst unter rauen Bedingungen überzeugt.
| Merkmal | Beschreibung |
|---|---|
| Display-Typ | LCD (Liquid Crystal Display) – 7-Segment-Anzeige |
| Konfiguration | 1×3 Segmente plus dezimaler Punkt und Satzzeichen (1×3 + SZ) |
| Zeichenhöhe | 12,7 mm (ideal für gute Lesbarkeit aus mittlerer Distanz) |
| Betriebsspannung | Typischerweise im Bereich von 3,0 V bis 5,0 V DC, abhängig vom spezifischen Treiber-IC und den Umgebungsbedingungen. Genaue Werte sind dem Datenblatt des integrierten Controllers zu entnehmen. |
| Anzeigefarbe | Standardmäßig monochromes Schwarz auf klarem oder getöntem Hintergrund, bietet hohen Kontrast. |
| Anschlusstyp | Flexible Leiterplatte (FPC) oder Pin-Header, je nach spezifischer Variante, ermöglicht einfache Integration in Leiterplattenlayouts. |
| Betriebstemperaturbereich | Ausgelegt für industrielle Standardtemperaturen, typischerweise -20°C bis +70°C, für Zuverlässigkeit in diversen Umgebungen. |
| Gehäusematerial | Das LCD-Modul selbst besteht aus robustem Kunststoff (z.B. ABS oder Polycarbonat) und einer Glas- oder Kunststoffoberfläche für das Displayelement, konzipiert für mechanische Stabilität. |
Anwendungsbereiche und Integration
Die Vielseitigkeit des LCD-7S 3,5-13 B ermöglicht seinen Einsatz in einer breiten Palette von Applikationen. Die klare Darstellung macht es zur perfekten Wahl für alle Geräte, bei denen präzise numerische oder symbolische Informationen auf einen Blick erfasst werden müssen. Die Integration in bestehende oder neue Designs wird durch standardisierte Anschlusstypen und geringe Stromaufnahme vereinfacht.
- Messtechnik: Integration in digitale Multimeter, Frequenzzähler, Thermometer und andere Präzisionsmessinstrumente zur Anzeige von Messergebnissen.
- Industrielle Steuerungen: Einsatz in SPS-Systemen (Speicherprogrammierbare Steuerungen), Bedienfeldern, Prozessvisualisierungen zur Darstellung von Prozesswerten, Alarmen und Statusinformationen.
- Haushaltsgeräte: Verwendung in modernen Küchengeräten, Waschmaschinen, Trocknern oder Klimaanlagen zur Anzeige von Betriebszuständen, Temperaturen und Timer-Einstellungen.
- Embedded Systeme: Perfekt für benutzerdefinierte elektronische Projekte, Prototypen und Spezialgeräte, bei denen eine kompakte und gut lesbare Anzeige benötigt wird.
- Automobiltechnik: Anzeigefelder in Armaturenbrettern, Bordcomputern oder als Teil von Diagnosewerkzeugen, wo klare Zahlen und Symbole essenziell sind.
- Medizintechnik: In Geräten zur Patientenüberwachung, Laboranalysegeräten oder therapeutischen Systemen, wo Präzision und Zuverlässigkeit oberste Priorität haben.
FAQ – Häufig gestellte Fragen zu LCD-7S 3,5-13 B – LCD-7-Segment, 1×3 + SZ, H:12,7mm
Welche Art von Zeichen kann das LCD-7S 3,5-13 B darstellen?
Das LCD-7S 3,5-13 B ist eine 7-Segment-Anzeige, die primär zur Darstellung von Ziffern (0-9) konzipiert ist. Durch die zusätzliche „+SZ“-Konfiguration können auch grundlegende Satzzeichen, ein Plus- und ein Minuszeichen dargestellt werden, was die Anzeige von Vorzeichen und speziellen Symbolen ermöglicht. Die genaue Palette der darstellbaren Zeichen ist vom verwendeten Treiber-IC abhängig.
Ist das LCD-7S 3,5-13 B für den Einsatz im Freien geeignet?
Das Display ist für industrielle Standardanwendungen konzipiert und weist in der Regel einen Betriebstemperaturbereich von -20°C bis +70°C auf. Für den direkten Außeneinsatz unter extremen Bedingungen (starke Sonneneinstrahlung, extreme Temperaturen, Feuchtigkeit) sind zusätzliche Schutzmaßnahmen wie ein geeignetes Gehäuse oder eine spezielle Beschichtung erforderlich, um die Langlebigkeit und Lesbarkeit zu gewährleisten.
Welche Stromversorgung benötigt das LCD-7S 3,5-13 B?
LCD-Displays sind generell sehr energieeffizient. Die genaue Betriebsspannung liegt typischerweise im Bereich von 3,0 V bis 5,0 V DC. Die exakten Spannungswerte und der Stromverbrauch hängen vom spezifischen Treiber-IC und der Helligkeit der Anzeige ab. Detaillierte Informationen hierzu sind im Datenblatt des Herstellers oder des verwendeten Controller-Chips zu finden.
Wie wird das LCD-7S 3,5-13 B mit einer Schaltung verbunden?
Die Verbindung erfolgt üblicherweise über einen flexiblen Leiterplattenanschluss (FPC) oder über Pin-Header, je nach spezifischer Ausführung des Moduls. Diese Anschlüsse ermöglichen eine einfache Integration in bestehende Leiterplattenlayouts oder über Flachbandkabel, was eine hohe Flexibilität beim Design gewährleistet.
Was bedeutet die „1×3 + SZ“-Bezeichnung genau?
Die Bezeichnung „1×3“ gibt die Anordnung der Hauptsegmente an, wobei typischerweise ein Segment für eine Stelle benötigt wird. Die „+SZ“ steht für „Sonderzeichen“ und impliziert die Verfügbarkeit zusätzlicher Segmente für die Darstellung von Vorzeichen (+/-) und anderen nützlichen Symbolen, die über die reine Zifferndarstellung hinausgehen und die Informationsbreite der Anzeige erweitern.
Bietet das LCD-7S 3,5-13 B Hintergrundbeleuchtung?
Standardmäßig sind viele 7-Segment-LCDs als passive Anzeigen konzipiert und besitzen keine eigene Hintergrundbeleuchtung. Sie sind darauf angewiesen, Umgebungslicht zu reflektieren oder werden durch externe Lichtquellen beleuchtet. Es gibt jedoch Varianten mit integrierter LED-Hintergrundbeleuchtung für eine bessere Lesbarkeit bei schlechten Lichtverhältnissen. Bitte prüfen Sie die spezifischen Produktvarianten für diese Option.
Ist das Display kratzfest?
Die Displayoberfläche besteht typischerweise aus Glas oder einer robusten Kunststofffolie. Während diese Materialien eine gewisse Widerstandsfähigkeit gegen Kratzer aufweisen, sind sie nicht unzerbrechlich oder immun gegen Beschädigungen. Für Anwendungen, die ein hohes Maß an mechanischer Beanspruchung oder Kratzfestigkeit erfordern, wird die Verwendung eines zusätzlichen Schutzglases oder einer Folie empfohlen.
