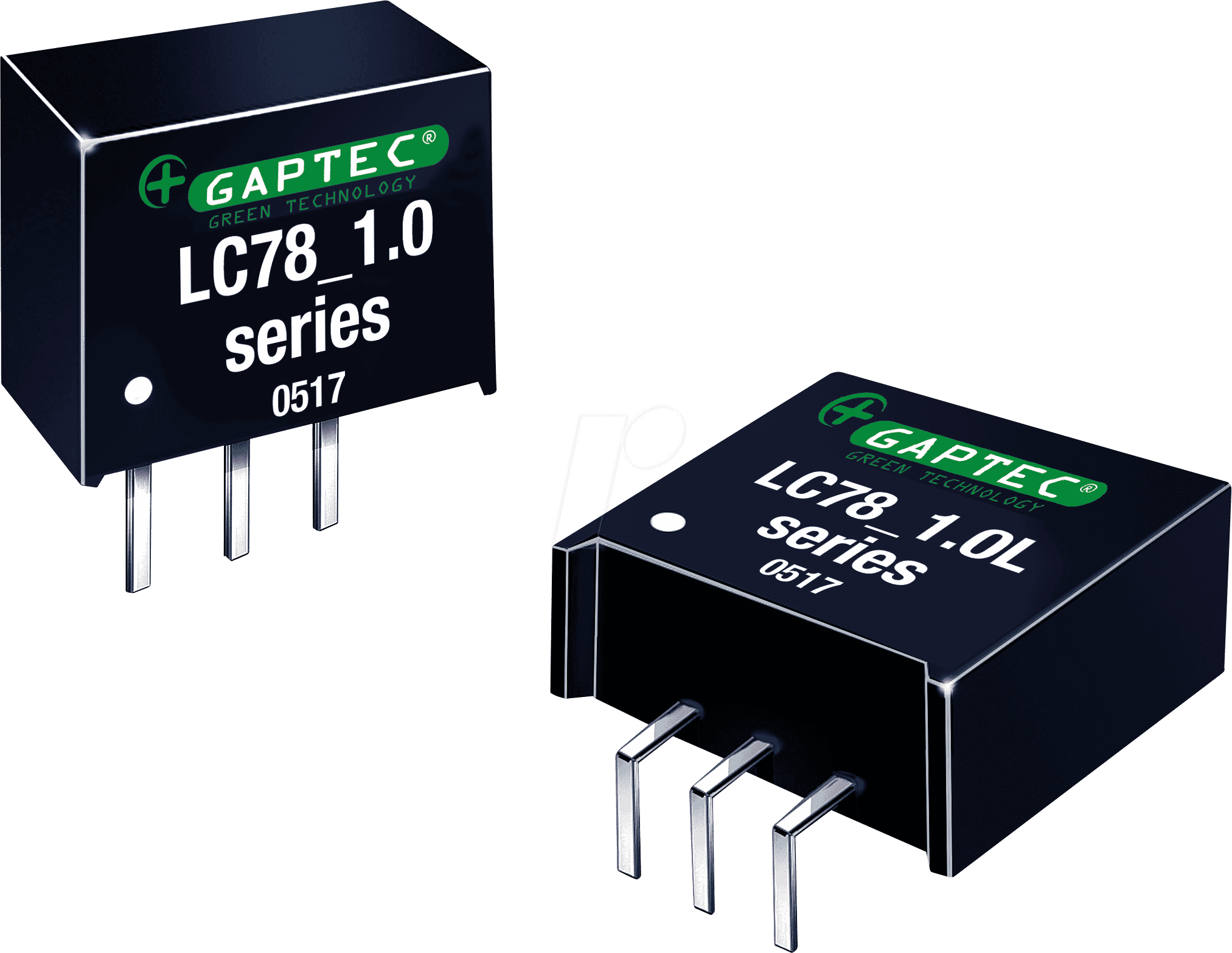

LC78_05-1.0 DC/DC-Wandler: Dein Schlüssel zu stabiler Stromversorgung
Stell dir vor, du entwickelst eine innovative IoT-Lösung, ein bahnbrechendes medizinisches Gerät oder ein robustes Industrie-Steuerungssystem. Was ist das Herzstück, das all diese Anwendungen zuverlässig am Laufen hält? Eine stabile und effiziente Stromversorgung! Mit dem LC78_05-1.0 DC/DC-Wandler erhältst du genau das – und noch viel mehr. Dieser kompakte und leistungsstarke Wandler ist dein zuverlässiger Partner, wenn es darum geht, unterschiedliche Spannungen in eine konstante und saubere 5V-Versorgung zu verwandeln.
Der LC78_05-1.0 ist mehr als nur ein Bauteil; er ist ein Versprechen für Stabilität, Effizienz und Zuverlässigkeit in deinen Projekten. Er ermöglicht es dir, deine Visionen ohne Kompromisse zu realisieren, indem er eine präzise und konstante Stromversorgung für deine empfindlichen elektronischen Schaltungen gewährleistet. Lass uns gemeinsam tiefer in die Welt dieses bemerkenswerten DC/DC-Wandlers eintauchen und entdecken, wie er deine Projekte auf ein neues Level heben kann.
Technische Details und Spezifikationen
Der LC78_05-1.0 DC/DC-Wandler zeichnet sich durch seine kompakte Bauweise und seine beeindruckende Leistungsfähigkeit aus. Hier sind die wichtigsten technischen Daten im Überblick:
- Eingangsspannung (Vin): 6,5 V bis 42 V DC
- Ausgangsspannung (Vout): 5 V DC
- Ausgangsstrom (Iout): 1 A
- Gehäuse: SIP-3 (Single In-line Package)
- Effizienz: Bis zu 90% (typisch, abhängig von Eingangsspannung und Last)
- Schutzfunktionen: Kurzschlussschutz, Übertemperaturschutz
- Betriebstemperaturbereich: -40°C bis +85°C
- Isolationsspannung: Nicht isoliert
Diese Spezifikationen machen den LC78_05-1.0 zu einer idealen Wahl für eine Vielzahl von Anwendungen, in denen eine stabile 5V-Versorgung benötigt wird. Der weite Eingangsspannungsbereich ermöglicht den Einsatz in Systemen mit unterschiedlichen Batteriespannungen oder ungeregelten Stromversorgungen.
Warum der LC78_05-1.0 deine Projekte bereichern wird
Die Wahl des richtigen DC/DC-Wandlers ist entscheidend für den Erfolg deiner Projekte. Der LC78_05-1.0 bietet dir eine Reihe von Vorteilen, die ihn von anderen Wandlern abheben:
- Hohe Effizienz: Dank seiner hohen Effizienz minimiert der LC78_05-1.0 den Energieverlust und sorgt für eine längere Batterielaufzeit in mobilen Anwendungen.
- Kompakte Bauweise: Das SIP-3 Gehäuse ermöglicht eine einfache Integration in bestehende Schaltungen und spart wertvollen Platz auf der Leiterplatte.
- Robustheit und Zuverlässigkeit: Der integrierte Kurzschluss- und Übertemperaturschutz gewährleisten einen sicheren und zuverlässigen Betrieb, auch unter schwierigen Bedingungen.
- Breiter Eingangsspannungsbereich: Der weite Eingangsspannungsbereich von 6,5 V bis 42 V ermöglicht den Einsatz in einer Vielzahl von Anwendungen, ohne dass zusätzliche Spannungsregler erforderlich sind.
- Einfache Handhabung: Die einfache Bauweise und die wenigen externen Bauteile, die für den Betrieb benötigt werden, machen die Integration des LC78_05-1.0 in deine Schaltungen denkbar einfach.
Stell dir vor, du entwickelst einen tragbaren Sensor, der über Monate hinweg Daten sammeln und übertragen soll. Mit dem LC78_05-1.0 kannst du sicherstellen, dass dein Sensor stets mit einer stabilen 5V-Versorgung versorgt wird, ohne dass du dir Sorgen um eine vorzeitige Entladung der Batterie machen musst. Oder denk an ein industrielles Steuerungssystem, das in einer rauen Umgebung eingesetzt wird. Der LC78_05-1.0 bietet dir die Zuverlässigkeit und Robustheit, die du benötigst, um einen störungsfreien Betrieb zu gewährleisten.
Anwendungsbereiche des LC78_05-1.0
Die Vielseitigkeit des LC78_05-1.0 DC/DC-Wandlers eröffnet eine breite Palette von Anwendungsbereichen. Hier sind einige Beispiele:
- IoT-Geräte: Stromversorgung von Sensoren, Mikrocontrollern und Kommunikationsmodulen in IoT-Anwendungen.
- Mobile Geräte: Spannungsregelung in tragbaren Geräten wie Smartphones, Tablets und E-Readern.
- Batteriebetriebene Systeme: Effiziente Stromversorgung für batteriebetriebene Geräte, um die Batterielaufzeit zu maximieren.
- Industrielle Automatisierung: Spannungsversorgung von Steuerungssystemen, Sensoren und Aktoren in industriellen Umgebungen.
- Automobiltechnik: Spannungsregelung in Fahrzeugen, z.B. für Infotainment-Systeme und Steuergeräte.
- Medizintechnik: Stromversorgung von medizinischen Geräten, die eine stabile und zuverlässige Spannungsversorgung benötigen.
- Hobbyelektronik und Maker-Projekte: Ideal für den Einsatz in eigenen Projekten, um eine stabile 5V-Versorgung zu gewährleisten.
Egal, ob du ein erfahrener Ingenieur oder ein begeisterter Hobbybastler bist, der LC78_05-1.0 ist ein unverzichtbares Werkzeug für deine Projekte. Er ermöglicht es dir, deine Ideen zu verwirklichen und innovative Lösungen zu entwickeln, ohne Kompromisse bei der Stromversorgung eingehen zu müssen.
Integration in deine Schaltung
Die Integration des LC78_05-1.0 in deine Schaltung ist denkbar einfach. Dank des SIP-3 Gehäuses lässt er sich problemlos auf einer Leiterplatte oder einem Breadboard platzieren. Für einen optimalen Betrieb empfehlen wir die Verwendung von Keramikkondensatoren am Ein- und Ausgang des Wandlers, um Spannungsspitzen zu reduzieren und die Stabilität zu verbessern. Hier ist ein typischer Schaltplan:
Benötigte externe Bauteile:
- Eingangskondensator (Cin): 10 µF bis 22 µF Keramikkondensator (X7R oder X5R)
- Ausgangskondensator (Cout): 10 µF bis 22 µF Keramikkondensator (X7R oder X5R)
Die Kondensatoren sollten möglichst nahe am LC78_05-1.0 platziert werden, um eine optimale Entkopplung zu gewährleisten. Beachte die Polarität des Eingangsspannung, falls diese nicht gegen Verpolung geschützt ist. Mit nur wenigen zusätzlichen Bauteilen kannst du den LC78_05-1.0 in deine Schaltung integrieren und von seiner stabilen und effizienten Spannungsversorgung profitieren.
Technische Daten im Detail
Für eine umfassende Übersicht der technischen Daten des LC78_05-1.0 haben wir hier eine detaillierte Tabelle für dich zusammengestellt:
| Parameter | Wert | Einheit | Bedingung |
|---|---|---|---|
| Eingangsspannungsbereich | 6,5 – 42 | V DC | |
| Ausgangsspannung | 5 | V DC | ± 0,2 V |
| Ausgangsstrom | 1 | A | |
| Ruhestrom | ~ 2 | mA | Vin = 12V, keine Last |
| Schaltfrequenz | ~150 | kHz | |
| Effizienz | Bis zu 90 | % | Typisch, abhängig von Vin und Last |
| Betriebstemperaturbereich | -40 bis +85 | °C | |
| Lagertemperaturbereich | -55 bis +125 | °C | |
| Gehäuse | SIP-3 | ||
| Schutzfunktionen | Kurzschluss, Übertemperatur |
Diese Tabelle bietet dir einen detaillierten Einblick in die Leistungsfähigkeit des LC78_05-1.0 und hilft dir bei der Planung und Realisierung deiner Projekte.
FAQ – Häufig gestellte Fragen zum LC78_05-1.0
Hier findest du Antworten auf häufig gestellte Fragen zum LC78_05-1.0 DC/DC-Wandler.
Frage 1: Welche Kondensatoren benötige ich für den Betrieb des LC78_05-1.0?
Antwort: Wir empfehlen die Verwendung von Keramikkondensatoren (X7R oder X5R) mit einer Kapazität von 10 µF bis 22 µF am Ein- und Ausgang des Wandlers. Diese Kondensatoren sollten möglichst nahe am IC platziert werden.
Frage 2: Kann ich den LC78_05-1.0 mit einer Eingangsspannung von 24 V betreiben?
Antwort: Ja, der LC78_05-1.0 ist für einen Eingangsspannungsbereich von 6,5 V bis 42 V ausgelegt und kann problemlos mit einer Eingangsspannung von 24 V betrieben werden.
Frage 3: Ist der LC78_05-1.0 isoliert?
Antwort: Nein, der LC78_05-1.0 ist nicht isoliert. Das bedeutet, dass die Eingangs- und Ausgangsspannung keine galvanische Trennung aufweisen.
Frage 4: Was passiert, wenn der Ausgang des LC78_05-1.0 kurzgeschlossen wird?
Antwort: Der LC78_05-1.0 verfügt über einen integrierten Kurzschlussschutz, der den Wandler abschaltet, um Schäden zu vermeiden. Sobald der Kurzschluss behoben ist, nimmt der Wandler den normalen Betrieb wieder auf.
Frage 5: Kann ich den LC78_05-1.0 auch für andere Ausgangsspannungen als 5V verwenden?
Antwort: Nein, der LC78_05-1.0 ist ein Festspannungsregler und liefert eine feste Ausgangsspannung von 5 V. Wenn du eine andere Ausgangsspannung benötigst, solltest du einen einstellbaren DC/DC-Wandler in Betracht ziehen.
Frage 6: Was bedeutet SIP-3 Gehäuse?
Antwort: SIP-3 steht für Single In-line Package mit 3 Anschlüssen. Das bedeutet, dass die drei Anschlüsse des LC78_05-1.0 in einer Reihe angeordnet sind, was die Montage auf einer Leiterplatte oder einem Breadboard erleichtert.
Frage 7: Wie hoch ist die typische Effizienz des LC78_05-1.0?
Antwort: Die typische Effizienz des LC78_05-1.0 liegt bei bis zu 90%, abhängig von der Eingangsspannung und der Last. Dies bedeutet, dass ein Großteil der Eingangsleistung in die Ausgangsleistung umgewandelt wird, was zu einer geringeren Wärmeentwicklung und einer längeren Batterielaufzeit führt.
