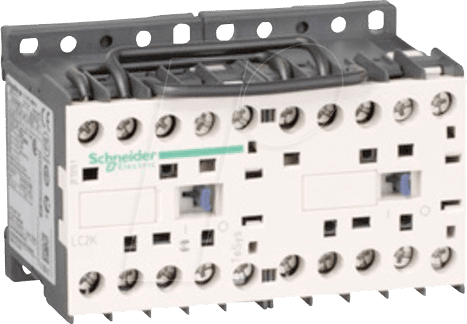

Zuverlässige Motorsteuerung mit der LC2K0610P7 Wendeschützkombination von Schneider Electric
Die LC2K0610P7 Wendeschützkombination aus der TeSys K Serie von Schneider Electric ist die ideale Lösung für Elektrotechniker, Schaltschrankbauer und Anlagenbetreiber, die eine sichere und präzise Steuerung von Motoren mit der Möglichkeit zur Richtungsänderung benötigen. Sie minimiert das Risiko von Beschädigungen durch falsch angeschlossene oder überlastete Motoren und gewährleistet einen reibungslosen Betriebsablauf.
Maximale Sicherheit und Leistung für Ihre Motoranwendungen
Die LC2K0610P7 bietet als Teil der bewährten TeSys K Baureihe von Schneider Electric eine überlegene Leistung und Sicherheit gegenüber einfachen Schaltern oder provisorischen Lösungen. Die integrierte Wendeschütz-Funktionalität ermöglicht das präzise Umkehren der Drehrichtung von Drehstrommotoren, was für zahlreiche industrielle Anwendungen unerlässlich ist. Durch die Kombination zweier Schütze und der mechanischen/elektrischen Verriegelung wird ein gleichzeitiges Anziehen beider Schütze verhindert, was Kurzschlüsse und damit verbundene Schäden am Motor und der Anlage ausschließt. Die 3-polige Ausführung gewährleistet eine vollständige Trennung und Steuerung aller drei Phasen, während der eine Schließerkontakt (NO) zusätzliche Flexibilität für Steuerkreise und Signalisierung bietet. Die Nennspannung von 230 V AC macht diese Kombination zudem kompatibel mit weit verbreiteten Netzspannungen.
Hervorragende Eigenschaften und Vorteile der TeSys K Wendeschützkombination
- Integrierte Verriegelungsfunktion: Bietet mechanische und elektrische Verriegelung zur Vermeidung von gleichzeitiger Ansteuerung und somit von Kurzschlüssen.
- Robuste Bauweise: Gefertigt nach strengen Industriestandards für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Installation und Verdrahtung: Kompaktes Design und übersichtliche Anschlüsse vereinfachen den Schaltschrankeinbau und reduzieren den Zeitaufwand.
- Hohe Schaltleistung: Ausgelegt für die zuverlässige Steuerung von Motoren im Nennbetriebsbereich, gemäß den spezifizierten Kennwerten.
- Flexibilität durch Hilfskontakte: Der zusätzliche Schließerkontakt (NO) ermöglicht die Integration in komplexere Steuerungs- und Überwachungssysteme.
- Energieeffiziente Spulensteuerung: Die Spulenspannung von 230 V AC ermöglicht eine effiziente Ansteuerung im Standard-Industrienetz.
- Umfassende Normenkonformität: Erfüllt internationale Standards und Vorschriften für elektrische Sicherheitskomponenten.
Technische Spezifikationen der LC2K0610P7
| Kategorie | Spezifikation |
|---|---|
| Produkttyp | Wendeschützkombination |
| Serie | TeSys K |
| Hersteller | Schneider Electric |
| Polzahl | 3-polig |
| Schließer (NO) Kontakte | 1 |
| Spulenspannung | 230 V AC |
| Nennbetriebsstrom (AC-3) | 6 A |
| Mechanische Lebensdauer | Mehr als 1.000.000 Schaltspiele |
| Elektrische Lebensdauer (AC-15) | Bis zu 300.000 Schaltspiele bei 230 V, 3 A |
| Umgebungstemperatur (Betrieb) | -25 bis +55 °C |
| Montageart | DIN-Schienenmontage oder Schraubbefestigung |
| Schutzart (Gehäuse) | IP20 (bei Anschlussklemmen), IP40 (geschlossenes Gehäuse) |
| Konformität | IEC 60947-4-1, IEC 60947-5-1 |
Anwendungsgebiete der LC2K0610P7
Die LC2K0610P7 Wendeschützkombination ist ein vielseitiges Bauteil, das in einer breiten Palette von industriellen und gewerblichen Anwendungen eingesetzt werden kann, bei denen eine Motorumkehrung erforderlich ist. Typische Einsatzbereiche umfassen:
- Fördertechnik: Steuerung von Förderbändern, die in beide Richtungen laufen müssen.
- Pumpensteuerung: Wechselweise Steuerung von Pumpen oder die Umkehrung der Drehrichtung für Reinigungs- oder Entleerungszwecke.
- Lüftungssysteme: Steuerung von Lüftern, die zur Luftabsaugung oder -zufuhr in beide Richtungen betrieben werden können.
- Maschinenbau: Integration in Werkzeugmaschinen, Pressen oder andere Anlagen, die eine bidirektionale Motorleistung erfordern.
- Automatisierungstechnik: Als Kernkomponente in automatisierten Fertigungsstraßen und Prozesssteuerungen.
- Klima- und Kältetechnik: Steuerung von Kompressoren oder Ventilatoren in komplexen Systemen.
Die robuste Konstruktion und die hohe Zuverlässigkeit machen die TeSys K Serie zur bevorzugten Wahl für Anwendungen, bei denen Ausfallzeiten minimiert und die Betriebsicherheit maximiert werden müssen.
Konstruktion und Funktion: Das Herzstück Ihrer Motorsteuerung
Das Prinzip der Wendeschützsteuerung beruht auf der intelligenten Kombination von zwei Schützen. Eines der Schütze wird für den Betrieb in einer Drehrichtung (z.B. Vorwärtslauf) verwendet, während das zweite Schütz für den Betrieb in der entgegengesetzten Richtung (z.B. Rückwärtslauf) zuständig ist. Die LC2K0610P7 integriert diese Funktionalität in einer einzigen, kompakten Einheit. Die elektrische und mechanische Verriegelung ist ein kritischer Sicherheitsaspekt, der sicherstellt, dass niemals beide Schütze gleichzeitig angezogen sein können. Sollte ein Schütz angezogen sein und das zweite Schütz wird nun ebenfalls angesteuert, greift die Verriegelung und verhindert das Schließen der Kontakte, bevor der erste Schütz abgefallen ist. Dies schützt den Motor vor den verheerenden Folgen eines Kurzschlusses, der bei direkter Umpolung ohne Verriegelung entstehen würde. Die 3-polige Ausführung sorgt dabei für eine vollständige Steuerung und Trennung aller drei Leiter des Drehstromnetzes. Der zusätzliche 1 NO Hilfskontakt bietet eine weitere Ebene der Funktionalität. Er kann beispielsweise zur Signalübertragung von „Motor läuft“ oder zur Einbindung in komplexere Sicherheitskreislogiken genutzt werden. Die Spulensteuerung mit 230 V AC ist ein weit verbreiteter Standard in vielen elektrischen Installationen und erleichtert die Integration in bestehende Systeme.
Qualitätsmerkmale und Materialbewertung
Die LC2K0610P7 Wendeschützkombination zeichnet sich durch die Verwendung hochwertiger Materialien aus, die auf Langlebigkeit und Zuverlässigkeit ausgelegt sind. Das Gehäuse besteht aus widerstandsfähigem thermoplastischem Material, das eine hohe elektrische Isolationsfähigkeit und mechanische Festigkeit bietet. Dies schützt die internen Komponenten vor Staub, Feuchtigkeit und mechanischer Beanspruchung. Die Kontakte sind in der Regel aus einer Silber-Nickel-Legierung gefertigt. Diese Materialkombination bietet hervorragende elektrische Leitfähigkeit bei gleichzeitiger Beständigkeit gegen Verschleiß und Lichtbogenbildung. Dies gewährleistet eine lange Lebensdauer und stabile Schaltkontakte über viele Schaltspiele hinweg. Die robuste Bauweise im Einklang mit internationalen Normen wie IEC 60947 unterstreicht das Engagement für Qualität und Sicherheit.
FAQ – Häufig gestellte Fragen zu LC2K0610P7 – Wendeschützkombination, TeSys K, 3 -pol, 1 NO, 230 V
Wofür genau wird eine Wendeschützkombination verwendet?
Eine Wendeschützkombination wie die LC2K0610P7 wird verwendet, um die Drehrichtung von Drehstrommotoren gezielt umzukehren. Dies ist in vielen industriellen Anwendungen notwendig, zum Beispiel bei Förderbändern, die Material in beide Richtungen transportieren müssen.
Was bedeutet die Bezeichnung „3-polig“ und „1 NO“?
„3-polig“ bezieht sich darauf, dass die Wendeschützkombination alle drei Phasen des Drehstromnetzes steuern kann. „1 NO“ steht für einen zusätzlichen Schließerkontakt (Normally Open), der für Steuerungs- oder Signalisierungszwecke genutzt werden kann.
Ist die LC2K0610P7 für alle Motortypen geeignet?
Die LC2K0610P7 ist für die Steuerung von Drehstromasynchronmotoren konzipiert. Die genaue Eignung hängt von der Nennleistung des Motors und den spezifischen Betriebsbedingungen ab, die innerhalb der Grenzen des Schützes liegen müssen (z.B. 6A bei AC-3).
Welche Vorteile bietet die integrierte Verriegelung?
Die integrierte mechanische und elektrische Verriegelung verhindert, dass beide Schütze der Wendekombination gleichzeitig angezogen werden können. Dies ist ein essenzieller Sicherheitsmechanismus, der Kurzschlüsse und daraus resultierende Schäden am Motor und der Anlage verhindert.
Wie wird die LC2K0610P7 in einem Schaltschrank montiert?
Die LC2K0610P7 ist für eine einfache Montage konzipiert. Sie kann entweder auf einer Standard-Hutschiene (DIN-Schiene) befestigt oder direkt auf einer Montageplatte verschraubt werden.
Welche Umgebungstemperaturen sind für den Betrieb zulässig?
Die Wendeschützkombination kann in einem Betriebstemperaturbereich von -25 bis +55 °C eingesetzt werden. Dies ermöglicht den zuverlässigen Einsatz in vielen industriellen Umgebungen.
Benötige ich zusätzliche Komponenten für die Grundfunktion der Richtungsänderung?
Für die reine Funktion der Richtungsänderung eines Motors sind neben der Wendeschützkombination selbst lediglich die notwendigen Steuerleitungen und eine geeignete Stromversorgung für die Spule (230 V AC in diesem Fall) erforderlich. Die Verriegelungsfunktion ist bereits integriert.
