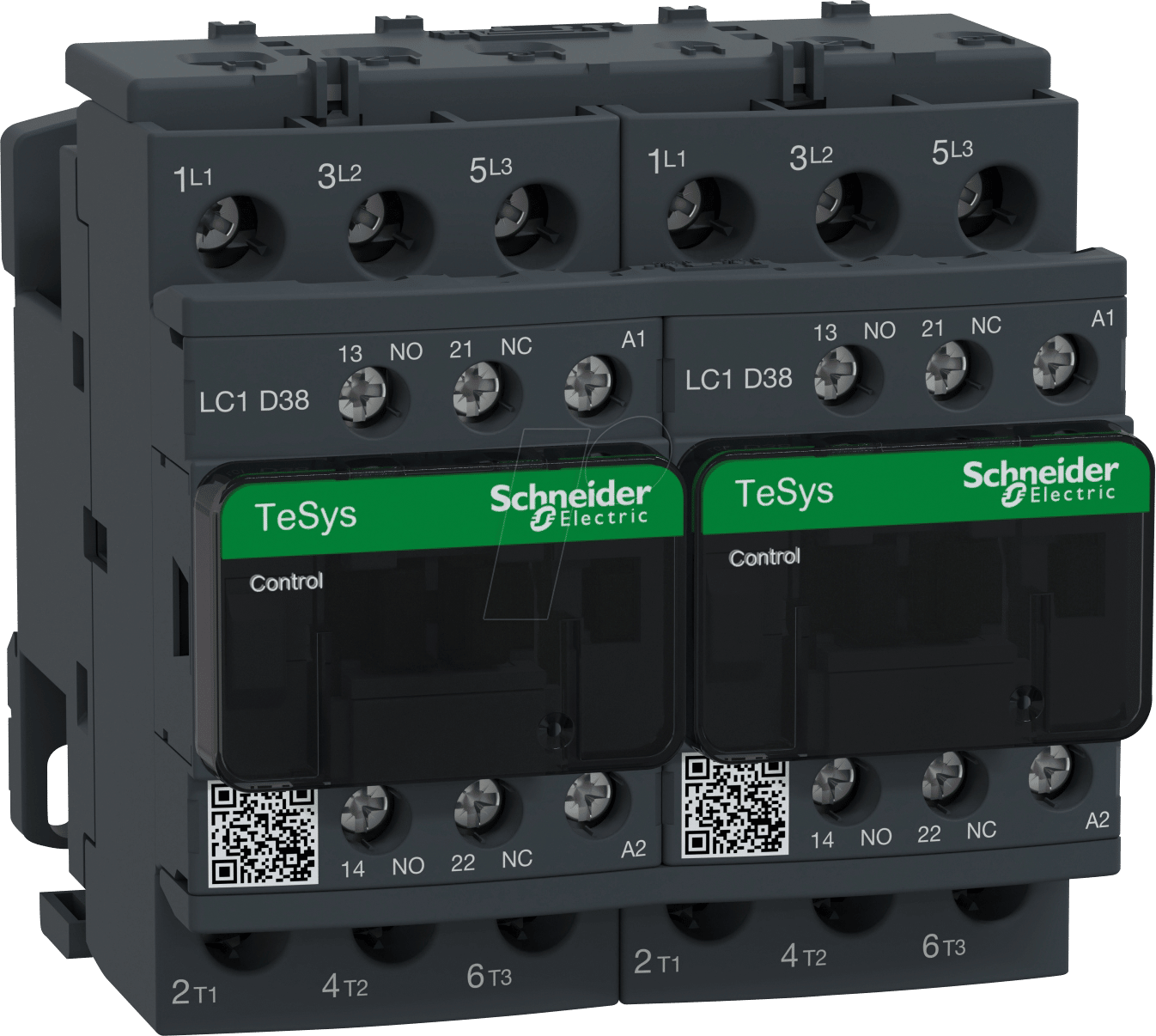

Optimale Motorsteuerung für anspruchsvolle Anwendungen: Die LC2D38P7 Wendeschützkombination
Sie suchen eine zuverlässige und leistungsstarke Lösung für die Steuerung und Absicherung von Elektromotoren, insbesondere für Anwendungen, die einen Rechts- und Linkslauf erfordern? Die LC2D38P7 Wendeschützkombination von TeSys D wurde entwickelt, um genau diese Anforderungen zu erfüllen und bietet eine überlegene Alternative zu einfachen Schütz-Lösungen durch integrierte Sicherheits- und Steuerungsfunktionen. Ideal für Maschinenbauer, Elektrofachbetriebe und Anlagenbetreiber, die höchste Ansprüche an Sicherheit, Langlebigkeit und Effizienz stellen.
Präzision und Sicherheit im Fokus: Die Vorteile der LC2D38P7 Wendeschützkombination
Die LC2D38P7 Wendeschützkombination aus dem renommierten TeSys D-Sortiment von Schneider Electric repräsentiert die Spitze der Motorschutz- und Steuerungstechnologie. Sie löst das Problem der sicheren und effizienten Umkehrung der Drehrichtung von Drehstrommotoren, indem sie zwei Hauptschütze mit einem Überlastrelais kombiniert, das direkt in die Steuerungslogik integriert ist. Dies minimiert nicht nur die Verkabelung, sondern erhöht auch die Zuverlässigkeit und Sicherheit im Vergleich zu diskreten Komponenten. Standardlösungen, die oft aus separaten Schützen und externen thermischen Überlastrelais bestehen, sind anfälliger für Verdrahtungsfehler und bieten weniger integrierte Schutzfunktionen. Die LC2D38P7 zeichnet sich durch ihre kompakte Bauweise, ihre Robustheit und ihre einfache Installation aus, was sie zur überlegenen Wahl für eine Vielzahl industrieller Anwendungen macht.
Umfassende Funktionalität für industrielle Motorsteuerungen
Diese hochwertige Wendeschützkombination ist darauf ausgelegt, die komplexe Aufgabe der Motorumkehrung mit höchster Präzision und Sicherheit zu bewältigen. Sie ermöglicht das zuverlässige Umschalten der Stromzufuhr zu einem Drehstrommotor, um dessen Drehrichtung zu ändern. Dies ist unerlässlich für Anwendungen, bei denen Prozesse in beide Richtungen ablaufen müssen, wie z.B. bei Förderbändern, Pumpen mit Rückschlagventilen oder speziellen Maschinenwerkzeugen.
- Integrierter Motorschutz: Das System umfasst ein einstellbares thermisches Überlastrelais, das den Motor zuverlässig vor Überhitzung durch Überlastung oder Phasenausfall schützt. Dies verlängert die Lebensdauer des Motors und verhindert kostspielige Ausfälle.
- Hohe Schaltspiele und Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, gewährleistet die LC2D38P7 eine lange Lebensdauer und hohe Schaltspiele, selbst unter anspruchsvollen Betriebsbedingungen. Die TeSys D-Serie ist bekannt für ihre Robustheit und Zuverlässigkeit in industriellen Umgebungen.
- Kompaktes Design und einfache Installation: Die Vorkonfektionierung der Wendeschützkombination reduziert den Installationsaufwand erheblich. Weniger Verdrahtung bedeutet weniger Potenzial für Fehler und eine schnellere Inbetriebnahme Ihrer Anlagen.
- Anpassbare Schutzfunktionen: Die Einstellmöglichkeiten des thermischen Überlastrelais erlauben eine präzise Anpassung an die Nennstromstärke des jeweiligen Motors, um optimalen Schutz zu gewährleisten, ohne unnötige Auslösungen zu provozieren.
- Vorbereitet für moderne Steuerungen: Die LC2D38P7 ist kompatibel mit modernen Automatisierungssystemen und kann nahtlos in SPS-gesteuerte Anlagen integriert werden.
Technische Exzellenz und Materialgüte
Die LC2D38P7 Wendeschützkombination profitiert von der bewährten TeSys D-Architektur, die auf Robustheit, Langlebigkeit und höchste elektrische Leistung ausgelegt ist. Die Auswahl hochwertiger Materialien und die präzise Fertigung garantieren eine exzellente Leitfähigkeit und thermische Beständigkeit. Die Kontakte sind für hohe Strombelastungen ausgelegt und bieten eine lange Lebensdauer auch bei häufigen Schaltvorgängen. Die Gehäusematerialien sind stoßfest und beständig gegen gängige Industriechemikalien, was eine zuverlässige Funktion auch in rauen Umgebungen sicherstellt. Die 3-polige Ausführung ermöglicht die sichere Steuerung von Drehstrommotoren.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Wendeschützkombination |
| Serie | TeSys D |
| Anzahl Pole | 3 |
| Hilfskontakte | 1 Schließer (NC), 1 Öffner (NO) |
| Spulenspannung | 230 V AC |
| Schutzart (Gehäuse) | IP20 (bei richtiger Montage) |
| Anschlussart | Schraubklemmen (für Steuerstromkreis), Schraubklemmen oder Federzugklemmen (für Leistungskreis, modellabhängig) |
| Umgebungsbedingungen | Geeignet für industrielle Umgebungen mit moderater Staub- und Feuchtigkeitsbelastung; Betriebstemperatur von -25°C bis 55°C |
| Material & Haptik | Hochwertiger, flammhemmender Thermoplast für Gehäuse und Isolatoren; robuste Metallkontakte mit hoher Leitfähigkeit |
| Design-Merkmale | Kompakte Bauform zur Platzersparnis; integriertes thermisches Überlastrelais; eindeutige Kennzeichnung aller Anschlüsse; einfache Montage auf DIN-Schiene oder Montageplatte |
| Einsatzmöglichkeiten | Steuerung und Schutz von Drehstrommotoren in Förderanlagen, Pumpensystemen, Lüftungsanlagen, Werkzeugmaschinen und anderen industriellen Automatisierungsanwendungen, die eine Drehrichtungsänderung erfordern. |
Anwendungsbereiche und Integrationsmöglichkeiten
Die LC2D38P7 Wendeschützkombination ist ein unverzichtbares Bauteil in nahezu jeder industriellen Umgebung, in der Motoren gesteuert werden müssen, die sowohl vorwärts als auch rückwärts laufen können. Dies umfasst eine breite Palette von Maschinen und Anlagen:
- Fördertechnik: Präzise Steuerung von Förderbändern, die Material in beide Richtungen transportieren müssen, um Rücktransporte oder eine flexible Produktionsflusssteuerung zu ermöglichen.
- Pumpensysteme: Insbesondere bei Systemen mit wechselnden Anforderungen oder der Notwendigkeit, Flüssigkeiten in unterschiedlichen Konfigurationen zu bewegen.
- Lüftungs- und Klimatechnik: Steuerung von Ventilatoren und Lüftern in industriellen oder gewerblichen Gebäuden, bei denen eine Umkehrung der Luftströmung erforderlich sein kann.
- Werkzeugmaschinen: Ermöglicht das präzise Positionieren von Werkstücken oder Werkzeugen durch gerichtete Bewegung.
- Aufzug- und Hebevorrichtungen: Sicherstellung des korrekten Auf- und Abwärtsfahrens von Lasten.
- Automatisierte Produktionslinien: Integration in komplexe Produktionsabläufe, bei denen sequentielle Bewegungen in unterschiedlichen Richtungen erforderlich sind.
Die Standard-Spulenspannung von 230 V AC erleichtert die Integration in bestehende elektrische Infrastrukturen weltweit. Die universelle Einsetzbarkeit und die hohe Zuverlässigkeit machen die LC2D38P7 zur bevorzugten Wahl für Ingenieure und Techniker, die eine dauerhaft funktionierende Motorsteuerung benötigen.
Häufig gestellte Fragen zu LC2D38P7 – Wendeschützkombination, TeSys D, 3 -pol, 1 NC, 1 NO, 230 V
FAQ – Häufig gestellte Fragen zu LC2D38P7 – Wendeschützkombination, TeSys D, 3 -pol, 1 NC, 1 NO, 230 V
Was genau ist eine Wendeschützkombination und wofür wird sie benötigt?
Eine Wendeschützkombination ist ein elektrisches Steuergerät, das dazu dient, die Drehrichtung eines Drehstrommotors zu ändern. Sie besteht typischerweise aus zwei Hauptschützen, die so verdrahtet sind, dass sie die Phasen des Stroms zum Motor vertauschen können. Dies ermöglicht es, den Motor sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn laufen zu lassen. Sie ist unverzichtbar für Anwendungen, die eine bidirektionale Motorbewegung erfordern, wie z.B. Förderbänder oder bestimmte Arten von Pumpen.
Welche Vorteile bietet die LC2D38P7 gegenüber einer separaten Zusammenstellung von Schützen und Überlastrelais?
Die LC2D38P7 Wendeschützkombination bietet signifikante Vorteile durch ihre integrierte Bauweise. Sie reduziert die Anzahl der benötigten Komponenten, minimiert den Verdrahtungsaufwand und damit das Risiko von Verdrahtungsfehlern. Zudem ist die Schutzfunktion des thermischen Überlastrelais bereits optimal in die Schützfunktion integriert, was eine höhere Betriebssicherheit und eine einfachere Inbetriebnahme gewährleistet. Das kompakte Design spart Platz im Schaltschrank.
Ist die LC2D38P7 für alle Arten von Drehstrommotoren geeignet?
Die LC2D38P7 ist für die Steuerung von Drehstrommotoren bis zu einer bestimmten Nennleistung ausgelegt (spezifische Leistungswerte sind den technischen Datenblättern zu entnehmen, die auf Lan.de verfügbar sind). Wichtig ist, dass die eingestellten Werte des thermischen Überlastrelais korrekt auf den Nennstrom des zu steuernden Motors abgestimmt sind. Die 3-polige Ausführung ist Standard für Drehstromanwendungen.
Wie wird das thermische Überlastrelais der LC2D38P7 eingestellt?
Das thermische Überlastrelais verfügt über eine Einstellvorrichtung, oft ein Drehrad, mit der der Auslösestrom (In) in Ampere eingestellt werden kann. Diese Einstellung sollte basierend auf dem Nennstrom des Motors gemäß den Angaben auf dem Motortypenschild erfolgen. Eine korrekte Einstellung ist entscheidend für den Schutz des Motors vor Überhitzung und zur Vermeidung unnötiger Auslösungen.
Was bedeutet „1 NC, 1 NO“ bei den Hilfskontakten?
Dies bezieht sich auf die integrierten Hilfskontakte, die für Steuerungs- und Überwachungsaufgaben genutzt werden können. „1 NC“ steht für einen Schließer (Normally Closed) – dieser Kontakt ist im Ruhezustand geschlossen und öffnet, wenn das Schütz angezogen wird. „1 NO“ steht für einen Öffner (Normally Open) – dieser Kontakt ist im Ruhezustand offen und schließt, wenn das Schütz angezogen wird. Diese Kontakte sind nützlich für Rückmeldefunktionen oder die Implementierung von Verriegelungslogiken.
Kann die LC2D38P7 auch in feuchten oder staubigen Umgebungen eingesetzt werden?
Die LC2D38P7 selbst ist für den Einsatz in industriellen Umgebungen konzipiert, erfordert jedoch oft zusätzlichen Schutz, wenn extreme Bedingungen wie hohe Feuchtigkeit oder starke Staubentwicklung herrschen. In solchen Fällen sollte die Wendeschützkombination in einem entsprechend geschützten Schaltschrank montiert werden, der eine geeignete Schutzart (z.B. IP54 oder höher) aufweist, um sie vor Umwelteinflüssen zu bewahren. Die primäre Schutzart des Geräts selbst ist IP20 bei korrekter Montage.
Welche Sicherheitshinweise sind bei der Installation und Inbetriebnahme zu beachten?
Bei der Installation und Inbetriebnahme der LC2D38P7 sind stets die geltenden elektrotechnischen Vorschriften und Normen zu beachten. Arbeiten an elektrischen Anlagen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Es ist sicherzustellen, dass die Stromversorgung vollständig unterbrochen und gegen Wiedereinschalten gesichert ist, bevor Arbeiten an der Verdrahtung oder dem Gerät vorgenommen werden. Die korrekte Erdung und die Einhaltung der maximal zulässigen Anschlussleistungen sind essenziell.
