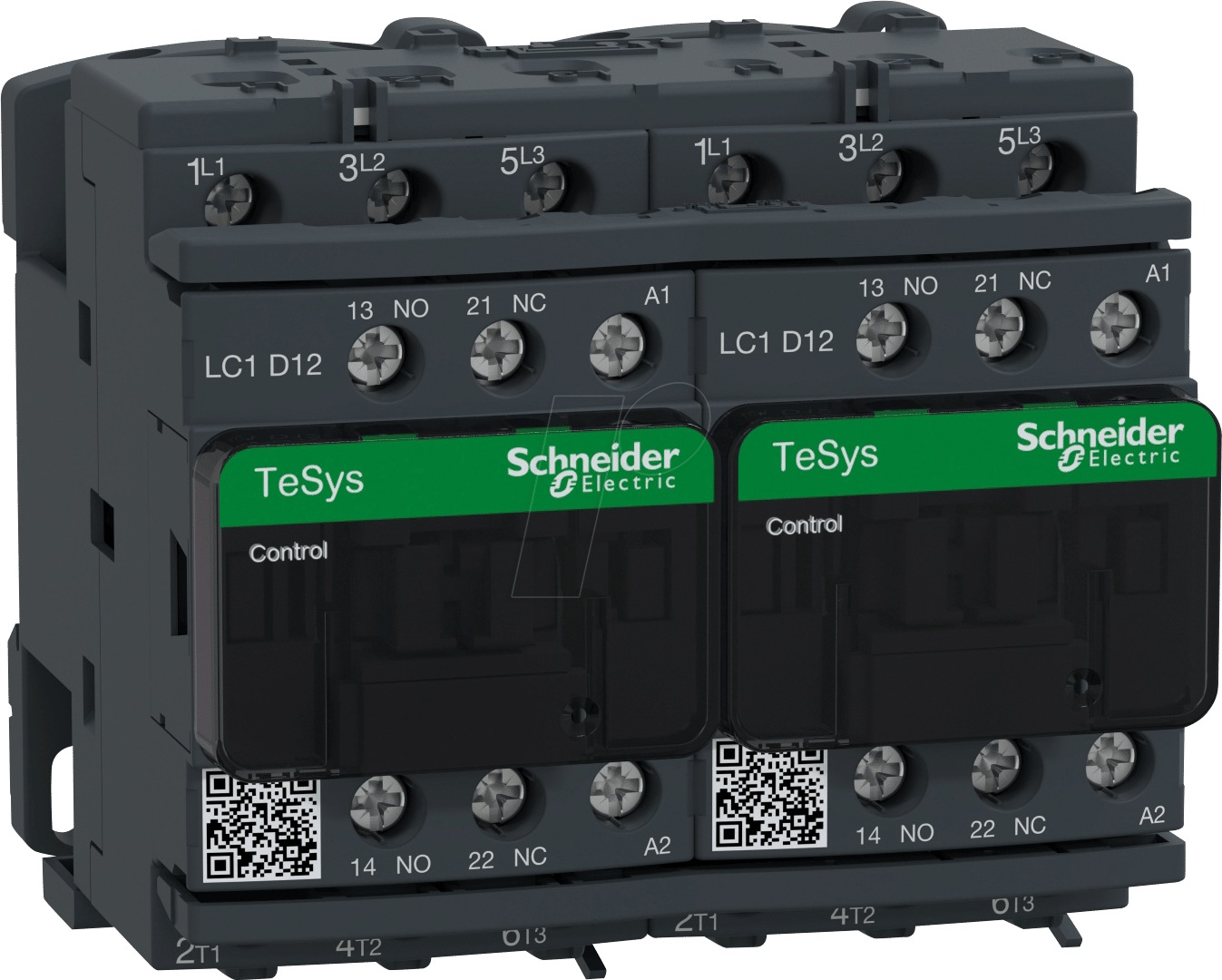

LC2D12P7 – Wendeschützkombination: Präzision für Ihre Elektromotoren
Suchen Sie eine zuverlässige und langlebige Lösung zur Steuerung Ihrer Elektromotoren, insbesondere für Anwendungen, die einen sicheren und effizienten Wechsel zwischen zwei Betriebszuständen erfordern? Die LC2D12P7 Wendeschützkombination aus der TeSys D-Serie von Schneider Electric ist die ideale Wahl für Elektrofachkräfte, Anlagenbauer und Instandhalter, die Wert auf höchste Sicherheit, einfache Installation und überragende Leistung legen. Sie löst das Problem der komplexen Verkabelung und der potenziellen Fehlerquellen bei der manuellen oder unsachgemäßen Umschaltung von Motorrichtungen, indem sie eine integrierte und sichere automatische Wendeschaltung ermöglicht.
Unerreichte Leistung und Sicherheit mit TeSys D
Die LC2D12P7 Wendeschützkombination zeichnet sich durch ihre herausragende Zuverlässigkeit und Sicherheit aus, die sie von Standardlösungen abhebt. Im Gegensatz zu einzelnen Schützen, die manuell verdrahtet und miteinander verriegelt werden müssen, bietet diese integrierte Kombination eine werksseitig konfigurierte und getestete Lösung. Dies minimiert das Risiko von Verdrahtungsfehlern, die zu Kurzschlüssen oder Motorschäden führen können. Die TeSys D-Serie ist bekannt für ihre Robustheit und Langlebigkeit, selbst unter anspruchsvollen industriellen Bedingungen. Die integrierte mechanische und elektrische Verriegelung sorgt dafür, dass die beiden Schütze niemals gleichzeitig angezogen werden können, was einen entscheidenden Schutz für den Motor und die Anlage darstellt.
Technische Überlegenheit der LC2D12P7
Die LC2D12P7 Wendeschützkombination ist präzisionsgefertigt und nutzt bewährte Technologien, um eine optimale Leistung zu gewährleisten. Sie ist konzipiert für den Einsatz in anspruchsvollen Umgebungen und bietet eine hohe Schaltspielzahl. Die 3-polige Ausführung ermöglicht die vollständige Unterbrechung aller Leiter für den Motor, während die Kombination aus 1 Schließer (NO) und 1 Öffner (NC) Kontakt eine flexible Signalgebung und Steuerung ermöglicht. Die integrierte Spulenspannung von 230 V AC macht sie kompatibel mit vielen gängigen Stromversorgungen in industriellen Anlagen.
Vorteile, die überzeugen
- Integrierte Verriegelung: Garantiert die sichere Anordnung, dass beide Schütze niemals gleichzeitig angezogen werden können, was Motorschäden und Kurzschlüsse verhindert.
- Vereinfachte Installation: Deutlich geringerer Verdrahtungsaufwand im Vergleich zur separaten Montage und Verdrahtung von zwei Schützen und der Verriegelung. Dies spart Zeit und reduziert das Fehlerrisiko.
- Hohe Schaltleistung: Ausgelegt für eine zuverlässige Schaltung von Motoren bis zu 12 Ampere, was eine breite Palette von Anwendungen abdeckt.
- Kompaktes Design: Die integrierte Bauweise spart Platz im Schaltschrank, was besonders in beengten Verhältnissen von Vorteil ist.
- Langlebigkeit und Robustheit: Die TeSys D-Serie ist bekannt für ihre Widerstandsfähigkeit gegenüber Umwelteinflüssen wie Staub, Feuchtigkeit und Vibrationen, was eine lange Lebensdauer garantiert.
- Erweiterbare Funktionalität: Zusätzliche Hilfskontakte können einfach montiert werden, um die Steuerungs- und Überwachungsfunktionen zu erweitern.
- Optimale Wärmeableitung: Das Design ermöglicht eine effiziente Wärmeabfuhr, was die Betriebstemperatur niedrig hält und die Lebensdauer der Komponenten verlängert.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktname | LC2D12P7 – Wendeschützkombination |
| Serie | TeSys D |
| Anzahl der Pole | 3-polig |
| Zusatzkontakte | 1 Öffner (NC), 1 Schließer (NO) |
| Spulenspannung | 230 V AC |
| Nenn-Betriebsstrom (AC-3) | 12 A |
| Anschlussart | Schraubanschluss / Federklemmen (je nach Ausführung, Standardmäßig Schraubklemmen) |
| Schutzart (Gehäuse) | IP20 (Basis), erweiterbar mit Zubehör |
| Umgebungstemperatur (Betrieb) | -25°C bis +55°C |
| Mechanische Lebensdauer | Bis zu 1.500.000 Schaltspiele |
| Elektrische Lebensdauer (AC-3) | Bis zu 300.000 Schaltspiele |
| Mechanische Verriegelung | Integriert |
| Elektrische Verriegelung | Integriert durch die Funktionsweise der Schütze |
| Montageart | DIN-Schiene oder Schraubbefestigung |
| Material Gehäuse | Hochwertiger, schlagfester Thermoplast |
| Normenkonformität | IEC 60947-4-1, IEC 60947-5-1 |
Anwendungsgebiete der LC2D12P7 Wendeschützkombination
Die LC2D12P7 ist die ideale Lösung für eine Vielzahl von Anwendungen, bei denen eine Motorumkehrung erforderlich ist. Dazu gehören:
- Fördertechnik: Steuerung von Förderbändern, die Material in beide Richtungen transportieren müssen.
- Misch- und Rührwerke: Ermöglicht das wechselweise Mischen von Materialien in unterschiedliche Richtungen zur Optimierung von Prozessen.
- Pumpenanlagen: Zur Steuerung von Umwälzpumpen, die in beiden Richtungen arbeiten können, um beispielsweise Rückspülungen zu ermöglichen.
- Lüftungssysteme: Einsatz in Lüftungsanlagen, die sowohl zur Zuluft- als auch zur Abluftfunktion umschalten müssen.
- Industrielle Maschinen: Vielfältige Einsatzmöglichkeiten in Werkzeugmaschinen, Pressen und anderen Anlagen, die eine reversible Motorsteuerung benötigen.
- Aufzüge und Hebezeuge: Sichere Steuerung der Aufwärts- und Abwärtsbewegung von Lasten.
Häufig gestellte Fragen (FAQ) zu LC2D12P7 – Wendeschützkombination, TeSys D, 3 -pol, 1 NC, 1 NO, 230 V
Was ist der Hauptvorteil der LC2D12P7 im Vergleich zur separaten Montage zweier Schütze?
Der Hauptvorteil der LC2D12P7 Wendeschützkombination liegt in der integrierten mechanischen und elektrischen Verriegelung. Dies eliminiert das Risiko von Verdrahtungsfehlern, die bei separater Montage und Verdrahtung auftreten können und zu schweren Motorschäden oder Kurzschlüssen führen würden. Darüber hinaus vereinfacht die Vorkonfektionierung die Installation erheblich und spart wertvolle Zeit.
Für welche Motorleistungen ist die LC2D12P7 geeignet?
Die LC2D12P7 ist für die Steuerung von Elektromotoren bis zu einer Nennbetriebsstromstärke von 12 Ampere (AC-3) ausgelegt. Dies deckt eine breite Palette von gängigen Motoren in industriellen und gewerblichen Anwendungen ab.
Kann die Spulenspannung der LC2D12P7 geändert werden?
Die angebotene LC2D12P7 hat eine feste Spulenspannung von 230 V AC. Für andere Spulenspannungen stehen alternative Artikelnummern innerhalb der TeSys D-Serie zur Verfügung.
Wie wird die LC2D12P7 montiert?
Die LC2D12P7 ist für die einfache Montage auf einer Standard-35-mm-Hutschiene (DIN-Schiene) ausgelegt. Optional kann sie auch direkt mittels Schraubbefestigung montiert werden, sofern die entsprechenden Befestigungspunkte vorhanden sind.
Welche Art von Kontakten ist standardmäßig in der LC2D12P7 integriert?
Die LC2D12P7 verfügt über integrierte Hilfskontakte: einen Öffner (NC) und einen Schließer (NO). Diese Kontakte sind nützlich für Steuerungs-, Überwachungs- und Rückmeldefunktionen.
Wie wird die mechanische und elektrische Verriegelung der Wendeschützkombination sichergestellt?
Die mechanische Verriegelung ist ein fest verbundener Bestandteil des Gehäuses der LC2D12P7, der physikalisch verhindert, dass beide Hauptkontakte gleichzeitig geschlossen werden. Die elektrische Verriegelung wird durch die Art und Weise, wie die Spulen der Schütze verschaltet sind und durch die mechanische Verriegelung gesteuert, sodass nur ein Schütz zu einem Zeitpunkt aktiv sein kann.
Kann die LC2D12P7 in staubigen oder feuchten Umgebungen eingesetzt werden?
Die Basisversion der LC2D12P7 hat die Schutzart IP20. Für den Einsatz in staubigen oder feuchten Umgebungen sind zusätzliche Schutzmaßnahmen wie geeignete Gehäuse oder Zubehörteile erforderlich, um die geforderten Schutzarten wie IP54 oder höher zu erreichen.
