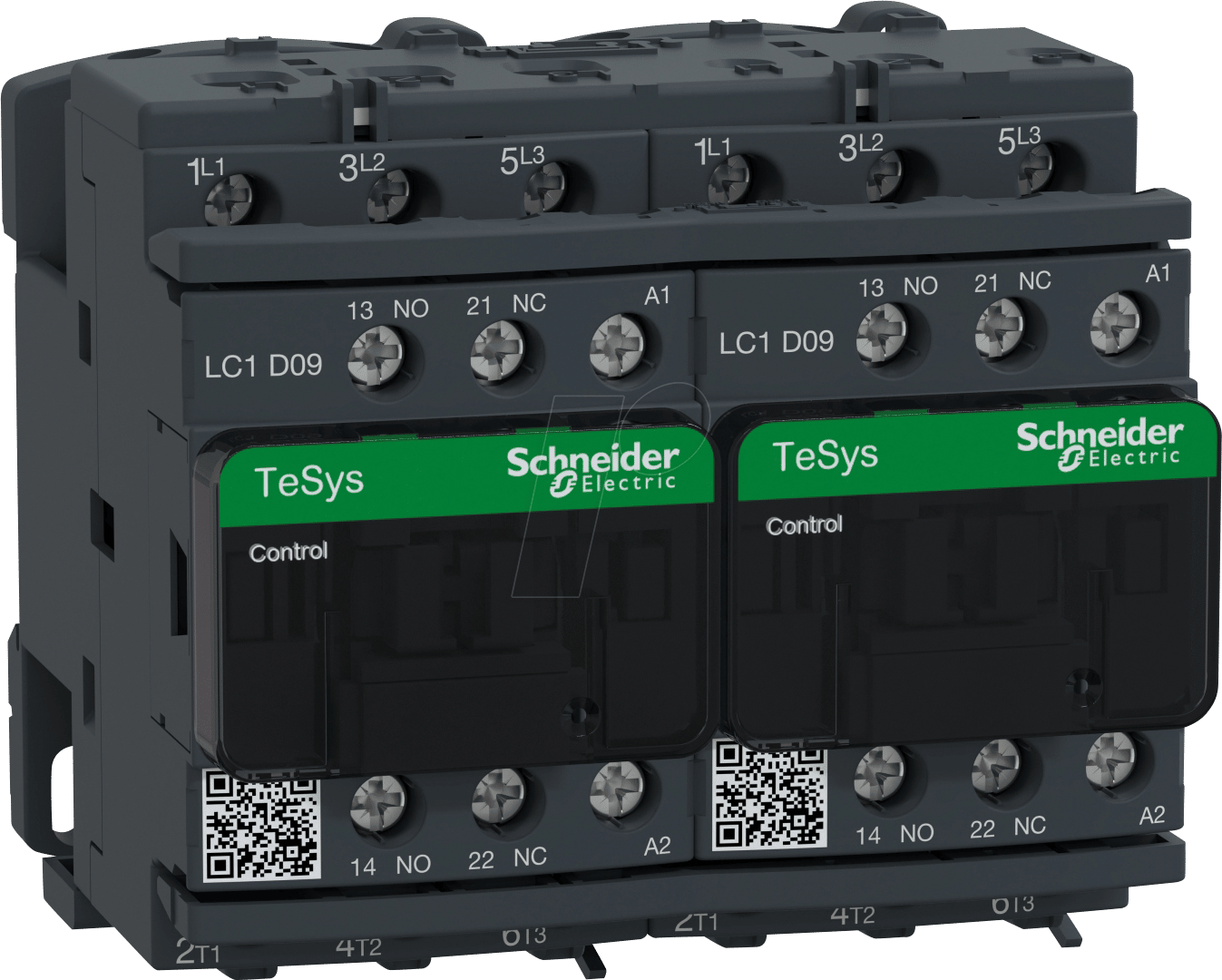

Zuverlässige Motorsteuerung mit der LC2D09P7 Wendeschützkombination von Schneider Electric
Die LC2D09P7 Wendeschützkombination aus der TeSys D Serie von Schneider Electric ist die ideale Lösung für Betreiber und Planer, die eine sichere und effiziente Steuerung von Elektromotoren benötigen, insbesondere für Anwendungen, die einen Richtungswechsel erfordern. Sie bietet eine robuste und zuverlässige Komponente, um das Anlaufen, den Betrieb und das Stoppen von Motoren unter anspruchsvollen industriellen Bedingungen zu gewährleisten und schützt diese gleichzeitig vor Überlastung und Kurzschluss. Damit ist sie die überlegene Wahl gegenüber einzelnen Schützen, da sie eine integrierte, aufeinander abgestimmte und einsatzbereite Lösung für die Motorumkehr darstellt.
Leistungsmerkmale der TeSys D Wendeschützkombination
Die LC2D09P7 kombiniert zwei Schütze, die so konfiguriert sind, dass sie die Spannungsversorgung eines Motors entweder direkt oder über die Umpolung der Anschlussdrähte unterbrechen können. Dies ermöglicht die einfache Implementierung von Vorwärts- und Rückwärtslauf für industrielle Maschinen, Pumpen, Lüfter und Förderanlagen. Die Integration eines thermischen Überlastrelais gewährleistet dabei einen zuverlässigen Schutz vor Überstrombedingungen, die zu einer Beschädigung des Motors führen könnten.
Vorteile der LC2D09P7 im Überblick
- Maximale Sicherheit: Integrierte Schutzfunktionen gegen Überlast und Kurzschluss sorgen für den Schutz von Personal und Anlage.
- Effiziente Motorumkehr: Ermöglicht den schnellen und sicheren Wechsel der Drehrichtung von Elektromotoren.
- Hohe Zuverlässigkeit: Die TeSys D Serie ist bekannt für ihre Langlebigkeit und Robustheit, auch unter schwierigen Umgebungsbedingungen.
- Kompakte Bauweise: Platzsparende Integration in Schaltschranklösungen.
- Einfache Installation: Vorkonfigurierte Einheit reduziert Montageaufwand und Fehlerquellen.
- Präzise Steuerung: Bietet präzise Schalthandlungen für einen reibungslosen Motorbetrieb.
- Energieeffizienz: Optimiert den Energieverbrauch durch präzise Ansteuerung.
Anwendungsgebiete der LC2D09P7 Wendeschützkombination
Die LC2D09P7 Wendeschützkombination ist ein unverzichtbares Bauteil in einer Vielzahl von industriellen Anwendungen, wo eine präzise und sichere Steuerung von Elektromotoren mit der Möglichkeit zur Drehrichtungsänderung erforderlich ist. Sie findet breite Anwendung in Bereichen wie:
- Fördertechnik: Steuerung von Förderbändern, die sowohl vorwärts als auch rückwärts fahren müssen, um Materialien zu transportieren oder zurückzuholen.
- Pumpenanlagen: Präzise Steuerung von Pumpen, insbesondere in industriellen Prozessen oder der Wasserwirtschaft, wo ein Rückfluss oder eine Anpassung der Flussrichtung notwendig sein kann.
- Lüftungssysteme: Ermöglicht die Anpassung der Lüfterrichtung zur optimalen Luftzirkulation oder Entlüftung in Produktionshallen, Ställen oder Laboren.
- Maschinenbau: Einsatz in Werkzeugmaschinen, Mischern oder anderen automatisierten Systemen, die eine reversible Motorfunktion für ihre Betriebsabläufe benötigen.
- Textilindustrie: Steuerung von Spinn- oder Webmaschinen, bei denen die Bewegungsrichtung der Motoren für den Produktionsprozess angepasst werden muss.
- Aufzüge und Hebezeuge: Sichere und zuverlässige Steuerung der Auf- und Abwärtsbewegung von Lasten.
Die Fähigkeit, Motoren präzise und sicher zu steuern, macht die LC2D09P7 zu einer Eckpfeilerlösung für die Automatisierung und Prozessoptimierung in diesen Sektoren.
Technische Spezifikationen und Bauweise
Die LC2D09P7 Wendeschützkombination zeichnet sich durch ihre hochwertige Verarbeitung und die Verwendung robuster Materialien aus, die auf eine lange Lebensdauer und Zuverlässigkeit ausgelegt sind. Die TeSys D Serie von Schneider Electric ist konzipiert, um den anspruchsvollsten Umgebungsbedingungen standzuhalten, sei es durch Staub, Feuchtigkeit oder Temperaturschwankungen. Die 3-polige Ausführung gewährleistet eine vollständige Abschaltung aller Phasen des Motors, was die Sicherheit im Betrieb und bei Wartungsarbeiten erhöht. Die integrierten Hilfskontakte (1 Schließer – NO und 1 Öffner – NC) ermöglichen eine flexible Integration in Steuerkreise für Rückmeldungen und Verriegelungsfunktionen.
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | TeSys D |
| Typ | Wendeschützkombination |
| Anzahl der Pole | 3 |
| Standard-Hilfskontakte | 1 NC (Öffner), 1 NO (Schließer) |
| Steuerspannung | 230 V AC |
| Schutzart | IP20 (bei montiertem Gehäuse) |
| Mechanische Lebensdauer | Hoch (typischerweise über 1 Million Schaltspiele für Schütze) |
| Elektrische Lebensdauer | Beeindruckend, abhängig von Schaltlasten und Frequenz |
| Befestigungsart | Schienenmontage (35mm DIN-Schiene) |
| Betriebstemperatur | -25…+55 °C |
Erweiterte Funktionalitäten und Integration
Die LC2D09P7 ist nicht nur eine Standalone-Lösung, sondern lässt sich nahtlos in komplexere Automatisierungssysteme integrieren. Die Standardkontakte bieten Flexibilität für verschiedene Steuerlogiken, wie zum Beispiel die Verriegelung zwischen Vorwärts- und Rückwärtslauf, um ein gleichzeitiges Anliegen beider Schütze zu verhindern und so Kurzschlüsse zu vermeiden. Die 230V Steuerspannung ist weit verbreitet und vereinfacht die Anbindung an vorhandene Stromversorgungen. Für anspruchsvollere Anwendungen können zusätzliche Hilfskontakte oder Fernsteuerungsmodule ergänzt werden, was die Anpassungsfähigkeit des Systems weiter erhöht.
Warum Lan.de die richtige Wahl für Ihre TeSys D Wendeschützkombination ist
Bei Lan.de verstehen wir die kritische Bedeutung zuverlässiger Komponenten für Ihre industriellen Prozesse. Unsere Auswahl an Schneider Electric Produkten, einschließlich der LC2D09P7 Wendeschützkombination, steht für höchste Qualität und Leistung. Wir bieten nicht nur wettbewerbsfähige Preise, sondern auch fundierte technische Beratung und einen exzellenten Kundenservice, um sicherzustellen, dass Sie die optimale Lösung für Ihre spezifischen Anforderungen erhalten. Vertrauen Sie auf Lan.de als Ihren Partner für Elektronik, Technik und IT-Lösungen, wo Qualität und Expertise Hand in Hand gehen.
FAQ – Häufig gestellte Fragen zu LC2D09P7 – Wendeschützkombination, TeSys D, 3 -pol, 1 NC, 1 NO, 230 V
Was ist der Hauptzweck einer Wendeschützkombination?
Eine Wendeschützkombination, wie die LC2D09P7, dient primär dazu, die Drehrichtung von Elektromotoren sicher und zuverlässig zu ändern. Dies ist unerlässlich für Anwendungen, bei denen ein Motor sowohl vorwärts als auch rückwärts laufen muss, um bestimmte Prozesse durchzuführen.
Welche Art von Motoren kann mit der LC2D09P7 gesteuert werden?
Die LC2D09P7 ist für die Steuerung von 3-phasigen Wechselstrommotoren konzipiert. Die genaue Leistungsfähigkeit (maximaler Strom und Leistung) hängt von der Dimensionierung des Schützes ab, wobei diese Kombination typischerweise für Motoren im Bereich von bis zu 9 Ampere ausgelegt ist.
Was bedeutet die Angabe 1 NC / 1 NO bei den Hilfskontakten?
NC steht für Normalerweise geschlossen (Normally Closed) und NO für Normalerweise offen (Normally Open). Diese Kontakte sind separate Schaltelemente, die in die Steuerlogik integriert werden können. Der NC-Kontakt ist im Ruhezustand geschlossen und öffnet, wenn das Schütz anzieht, während der NO-Kontakt im Ruhezustand offen ist und schließt, wenn das Schütz anzieht. Sie dienen oft zur Rückmeldung oder zur Verriegelung.
Wie wird die LC2D09P7 in einem Schaltschrank montiert?
Die LC2D09P7 ist für die einfache und schnelle Montage auf einer 35mm DIN-Hutschiene ausgelegt. Dies ermöglicht eine standardisierte und platzsparende Installation in Schaltschranksystemen.
Was ist der Vorteil einer integrierten Wendeschützkombination gegenüber zwei einzelnen Schützen?
Eine integrierte Wendeschützkombination bietet mehrere Vorteile: Sie ist eine vorkonfigurierte und getestete Einheit, was den Installationsaufwand reduziert und Fehlerquellen minimiert. Zudem ist sie oft kompakter und die interne Verdrahtung für die Verriegelung ist bereits integriert, was den Aufbau von Steuerkreisen vereinfacht und die Sicherheit erhöht.
Ist die LC2D09P7 gegen Überlast geschützt?
Ja, die LC2D09P7 beinhaltet in der Regel ein integriertes thermisches Überlastrelais (im Lieferumfang oder als separat integriertes Modul, je nach genauer Konfiguration der Kombination). Dieses schützt den Motor vor Überstrom und damit vor thermischer Beschädigung, indem es den Motor im Bedarfsfall abschaltet.
Welche Sicherheitsaspekte sind bei der Installation der LC2D09P7 zu beachten?
Bei der Installation sind die geltenden Normen und Vorschriften für elektrische Anlagen zu beachten. Dazu gehören die sichere Verdrahtung, die Verwendung geeigneter Schutzleiter und die Beachtung der zulässigen Betriebsspannungen und Ströme. Es ist ratsam, die Installation von qualifiziertem Fachpersonal durchführen zu lassen, um maximale Sicherheit zu gewährleisten.
