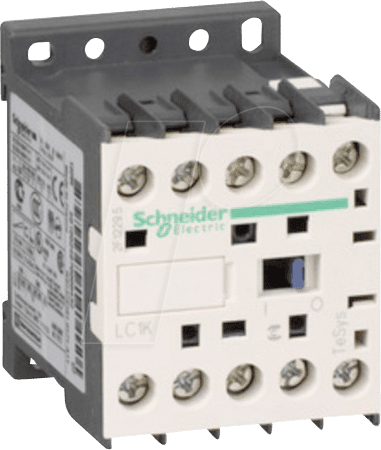

Zuverlässige Schaltungslösungen für Ihre Industrieanwendungen: LC1K1201P7 Leistungsschütz von Schneider Electric
Sie suchen nach einer robusten und langlebigen Lösung zur Steuerung und Absicherung von Elektromotoren und anderen elektrischen Verbrauchern in industriellen Umgebungen? Das LC1K1201P7 Leistungsschütz aus der TeSys D Baureihe von Schneider Electric ist die ideale Wahl für Elektrofachkräfte und Ingenieure, die Wert auf Sicherheit, Effizienz und Zuverlässigkeit legen. Dieses 3-polige Leistungsschütz mit einer Schließer-Hilfskontakten (1 NC) und einer Steuerspannung von 230 V AC bietet eine präzise und sichere Schaltfunktion, die Ihre Anlagen schützt und einen unterbrechungsfreien Betrieb gewährleistet.
Optimale Leistung und Sicherheit durch TeSys D Technologie
Die TeSys D Baureihe von Schneider Electric steht für höchste Qualitätsstandards und innovative Technologie im Bereich der Motorsteuerungs- und Schutzkomponenten. Das LC1K1201P7 Leistungsschütz integriert fortschrittliche Konstruktionsprinzipien, um eine herausragende Performance und eine lange Lebensdauer zu gewährleisten. Im Vergleich zu Standardlösungen zeichnet sich dieses Schütz durch seine kompakte Bauform, seine einfache Installation und seine hohe Schaltleistung aus. Die integrierte Spule mit geringer Anlaufleistung reduziert den Energieverbrauch, während die robusten Kontakte auch unter anspruchsvollen Bedingungen eine zuverlässige Stromführung sicherstellen. Die 3-polige Ausführung ermöglicht die gleichzeitige Trennung aller Außenleiter eines Drehstromnetzes, was für die Sicherheit von Maschinen und Anlagen unerlässlich ist. Der integrierte Schließer-Hilfskontakt (1 NC) bietet zusätzliche Flexibilität für Signalübertragung und Verriegelungsfunktionen in komplexen Schaltkreisen.
Umfassende Vorteile des LC1K1201P7 Leistungsschützes
- Hohe Schaltleistung und Zuverlässigkeit: Konzipiert für den zuverlässigen Betrieb in anspruchsvollen industriellen Umgebungen, bewältigt dieses Schütz Schaltströme bis zu 12 A bei AC-3 Anwendung.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, garantiert das Schütz Langlebigkeit und Widerstandsfähigkeit gegenüber mechanischen Belastungen und Umwelteinflüssen.
- Energieeffiziente Spule: Die 230 V AC Spule ist auf geringen Energieverbrauch ausgelegt, was zu einer Reduzierung der Betriebskosten beiträgt.
- Einfache Installation und Verdrahtung: Dank des durchdachten Designs und der klaren Kennzeichnung ist die Montage und Integration in bestehende Schaltschränke unkompliziert und zeiteffizient.
- Integrierte Hilfskontakte: Der 1 NC Hilfskontakt ermöglicht erweiterte Steuerungs- und Überwachungsfunktionen, wie z.B. für Rückmeldungen oder Sicherheitsverriegelungen.
- Erweiterbare Funktionalität: Die TeSys D Baureihe bietet ein breites Zubehörprogramm, das es ermöglicht, die Funktionalität des Schützes nach Bedarf zu erweitern, z.B. durch weitere Hilfskontakte oder Schutzmodule.
- Hohe Sicherheitstandards: Entspricht internationalen Normen und Vorschriften für elektrische Sicherheit, um den Schutz von Personal und Anlagen zu gewährleisten.
Technische Spezifikationen und Aufbau
Das LC1K1201P7 Leistungsschütz ist ein zentraler Bestandteil moderner elektrischer Steuerungssysteme. Seine Auslegung als 3-poliges Gerät ermöglicht die sichere Trennung aller Außenleiter von Drehstrommotoren und anderen dreiphasigen Lasten. Die primäre Funktion besteht darin, elektrische Kreise unter Last zu schalten, um Motoren zu starten, zu stoppen oder umzupolen und sie gleichzeitig vor Überlastung und Kurzschluss zu schützen, wenn es mit entsprechenden Schutzorganen kombiniert wird.
Die Kernkomponente des Leistungsschützes ist die elektromagnetische Spule, die bei Anlegen der definierten Steuerspannung (hier 230 V AC) ein Magnetfeld erzeugt. Dieses Magnetfeld zieht einen Anker an, der wiederum die Hauptkontakte des Schützes bewegt. Bei diesem Modell sind die Hauptkontakte so konfiguriert, dass sie im stromlosen Zustand geöffnet sind und beim Anlegen der Steuerspannung geschlossen werden (Schließer-Funktion für die Hauptschaltkontakte). Zusätzlich verfügt das LC1K1201P7 über einen integrierten Hilfskontakt, der als Schließer (NC – Normally Closed) ausgeführt ist. Dieser Hilfskontakt öffnet, wenn die Hauptkontakte schließen, und schließt, wenn die Hauptkontakte öffnen. Solche Hilfskontakte sind essenziell für Rückmeldungen an die Steuerung, für Verriegelungslogiken oder für die Implementierung von Sicherheitsschaltungen.
Die Nenn-Betriebsleistung bei AC-3 (typisch für Motorschaltanwendungen) von 12 A ist ein entscheidender Parameter, der angibt, für welche Motorenleistung das Schütz geeignet ist. Dies wird in Kombination mit der Betriebsspannung der Last (nicht direkt spezifiziert, aber üblicherweise für 400 V AC Netze ausgelegt) betrachtet. Die Lebensdauer eines Leistungsschützes wird in mechanischen und elektrischen Schaltspielen gemessen. Hohe Werte in diesem Bereich bedeuten eine längere Einsatzfähigkeit und geringere Wartungskosten.
Die Einhaltung internationaler Normen wie IEC 60947-4-1 ist ein Indikator für die Qualität und Sicherheit des Produkts. Diese Normen definieren die Anforderungen an Niederspannungs-Schaltgeräte, einschließlich Leistungsschützen. Das Gehäusematerial ist oft ein thermoplastisches Polymer, das flammhemmende Eigenschaften aufweist und für den Einsatz in elektrischen Geräten geeignet ist. Die Anschlussklemmen sind in der Regel so gestaltet, dass eine sichere und feste Verbindung der Leiter gewährleistet ist, oft durch Schraubverbindungen oder steckbare Klemmen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktkategorie | Leistungsschütz |
| Baureihe | TeSys D |
| Hersteller | Schneider Electric |
| Polzahl | 3-polig |
| Hilfskontakte | 1 Schließer (1 NC) |
| Steuerspannung | 230 V AC |
| Nenn-Betriebsstrom (AC-3) | 12 A |
| Anschlussart | Schraubklemmen (Standard) |
| Montageart | Tragschienenmontage (35 mm) oder Schraubbefestigung |
| Schutzart (Gehäuse) | IP20 (ohne zusätzliche Schutzmaßnahmen) |
| Umgebungstemperatur (Betrieb) | -25°C bis +55°C |
| Material Gehäuse | Hochwertiger, flammhemmender Thermoplast |
Anwendungsgebiete und Installation
Das LC1K1201P7 Leistungsschütz findet breite Anwendung in verschiedenen Sektoren der Industrie. Hauptsächlich wird es zur Steuerung von Elektromotoren eingesetzt, insbesondere Drehstrommotoren, die in Pumpen, Lüftern, Förderbändern, Kompressoren und anderen maschinellen Anlagen zum Einsatz kommen. Die 3-polige Ausführung ist hierbei entscheidend, da sie eine sichere Trennung aller Außenleiter ermöglicht und somit das Risiko von Phasenausfällen und deren Folgen minimiert.
Neben der reinen Motorsteuerung kann das Schütz auch zur Schaltung anderer Lasten wie Heizregister, Kondensatorbatterien oder Beleuchtungssysteme verwendet werden, sofern deren Stromaufnahme im Rahmen der Nenn-Betriebsstromwerte liegt. Die Kombination mit entsprechenden Überlastrelais oder elektronischen Schutzschaltern ermöglicht die Realisierung von vollständigen Motorstarter-Konfigurationen, die sowohl Schutz- als auch Steuerungsfunktionen vereinen.
Die Installation des LC1K1201P7 ist für Elektrofachkräfte konzipiert. Die Montage erfolgt üblicherweise auf einer 35 mm Hutschiene im Schaltschrank, was eine platzsparende und normgerechte Unterbringung ermöglicht. Alternativ ist auch eine direkte Schraubbefestigung möglich. Die Anschlussklemmen sind für eine einfache und sichere Verdrahtung ausgelegt. Es ist stets darauf zu achten, dass die Stromversorgung vor der Installation getrennt ist und alle Arbeiten gemäß den geltenden elektrotechnischen Vorschriften und Normen durchgeführt werden.
Der integrierte Hilfskontakt (1 NC) erweitert die Einsatzmöglichkeiten. Er kann beispielsweise dazu dienen, ein Signal an eine übergeordnete Steuerung (SPS) zu senden, wenn der Motor läuft (dann ist der NC-Kontakt geöffnet). Ebenso kann er in Verriegelungslogiken eingesetzt werden, um zu verhindern, dass zwei Motoren gleichzeitig anlaufen, oder um eine Not-Aus-Funktion zu realisieren, bei der das Öffnen des NC-Kontakts den Motorabschaltkreis unterbricht.
Die Nennspannung der Steuerspule von 230 V AC ist eine weit verbreitete Spannung in Industrieumgebungen, was die Integration in bestehende Steuerkreise erleichtert. Bei der Auslegung von Schaltungen muss die korrekte Spannung für die Spule beachtet werden, um eine einwandfreie Funktion des Schützes zu gewährleisten.
Häufig gestellte Fragen zu LC1K1201P7 – Leistungsschütz, TeSys D, 3 -pol, 1 NC, 230 V
Wie wird das LC1K1201P7 Leistungsschütz korrekt installiert?
Die Installation sollte ausschließlich von qualifizierten Elektrofachkräften durchgeführt werden. Das Schütz wird typischerweise auf einer 35 mm Hutschiene montiert oder direkt verschraubt. Die Hauptstromanschlüsse sowie die Steuerleitungen für die Spule und den Hilfskontakt müssen gemäß dem Schaltplan und den geltenden elektrotechnischen Vorschriften angeschlossen werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromversorgung unterbrochen ist.
Welche Art von Lasten kann mit dem LC1K1201P7 geschaltet werden?
Das LC1K1201P7 ist primär für das Schalten von Elektromotoren konzipiert, insbesondere für Drehstrommotoren im AC-3 Betrieb bis zu einer Nennleistung von 12 A. Es kann jedoch auch für andere Arten von Lasten eingesetzt werden, solange deren Stromaufnahme und Schaltfrequenz innerhalb der technischen Spezifikationen des Schützes liegen. Konsultieren Sie im Zweifelsfall das Datenblatt oder einen technischen Experten.
Was bedeutet die Angabe „1 NC“ bei den Hilfskontakten?
„1 NC“ steht für einen Schließer-Hilfskontakt (Normally Closed). Dieser Kontakt ist im stromlosen Zustand des Schützes geschlossen und öffnet, sobald die Hauptkontakte des Schützes schließen (also wenn die Spule bestromt wird). Dieser Kontakttyp ist nützlich für Rückmeldungen, Verriegelungen oder Sicherheitskreise.
Ist das LC1K1201P7 für den Einsatz in feuchten Umgebungen geeignet?
Das Schütz hat standardmäßig die Schutzart IP20, was bedeutet, dass es vor festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist, aber keinen Schutz gegen Wasser bietet. Für den Einsatz in feuchten oder staubigen Umgebungen sind zusätzliche Schutzmaßnahmen wie geeignete Gehäuse (z.B. IP54 oder höher) oder spezielle Beschichtungen erforderlich.
Welche Lebensdauer hat das LC1K1201P7 Leistungsschütz?
Die Lebensdauer eines Leistungsschützes wird in mechanischen und elektrischen Schaltspielen angegeben. Schneider Electric liefert für die TeSys D Baureihe detaillierte Lebensdauerangaben, die je nach Schaltstrom und Anwendung variieren. Typischerweise sind diese Schütze für hunderttausende von Schaltspielen ausgelegt, was eine lange Betriebsdauer und Zuverlässigkeit im industriellen Einsatz gewährleistet.
Kann die Steuerspule des LC1K1201P7 gegen eine andere Spannung ausgetauscht werden?
Das hier beschriebene Modell verfügt über eine fest verbaute Spule für 230 V AC. Für andere Steuerspannungen sind Modelle mit anderen Spulenspezifikationen erhältlich (z.B. 24 V AC/DC, 110 V AC, 400 V AC). Der Austausch der Spule bei einem bereits installierten Schütz ist in der Regel nicht vorgesehen und wird nicht empfohlen. Es ist ratsam, das passende Modell für die gewünschte Steuerspannung zu wählen.
Welche Zubehörteile sind für das LC1K1201P7 Leistungsschütz verfügbar?
Für die TeSys D Baureihe ist eine breite Palette an Zubehör verfügbar, um die Funktionalität des Leistungsschützes zu erweitern. Dazu gehören unter anderem separate Hilfskontakte (Schließer und Öffner), Zeitmodule, Überspannungsbegrenzer, pneumatische oder elektronische Zeitverzögerungsmodule sowie mechanische Kopplungselemente für Schaltschützkombinationen. Diese ermöglichen eine flexible Anpassung an spezifische Anwendungsanforderungen.
