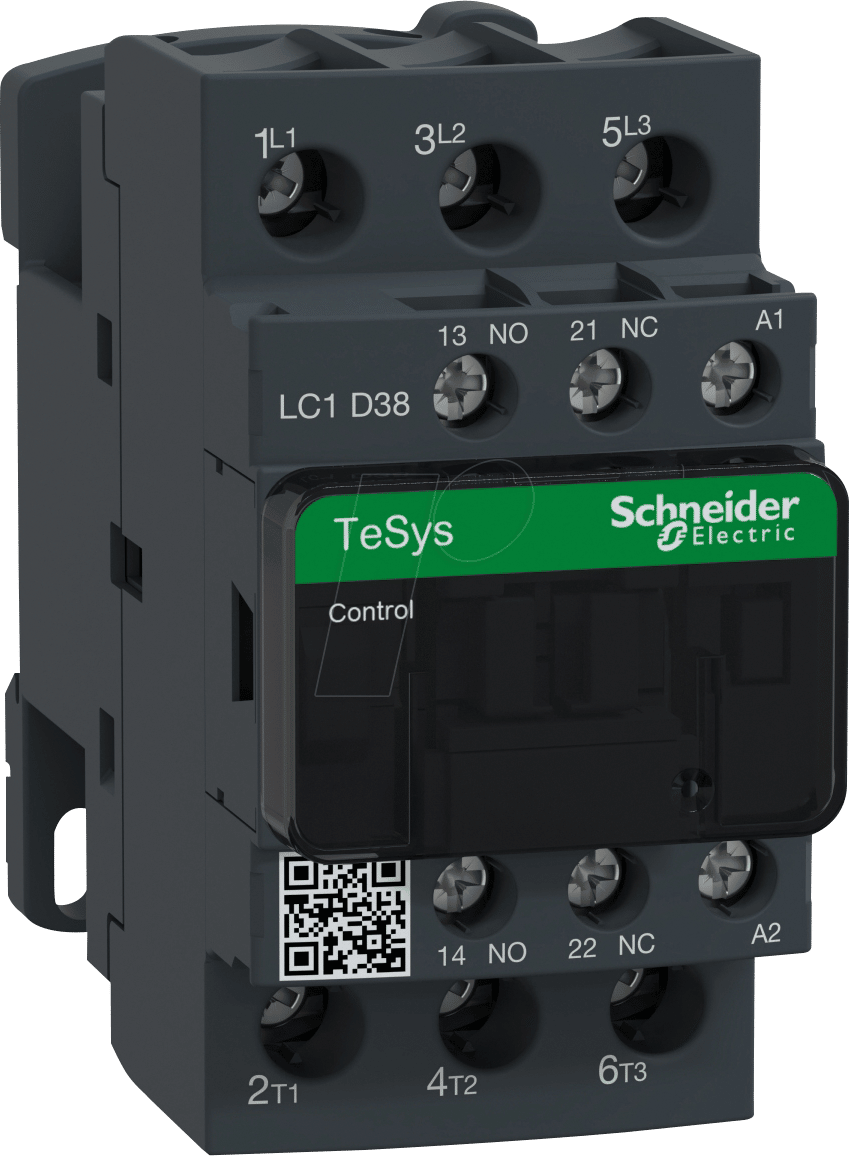

Leistungsschütz LC1D38P7 – Zuverlässige Schaltlösung für anspruchsvolle Anwendungen
Das LC1D38P7 Leistungsschütz aus der renommierten TeSys D-Serie von Schneider Electric ist die optimale Lösung für elektrische Steuerungsaufgaben, bei denen hohe Zuverlässigkeit und Präzision gefordert sind. Dieses 3-polige Schütz mit 1 Schließer (NO) und 1 Öffner (NC) Kontakt, ausgelegt für 230V AC, schützt und steuert Motoren und andere elektrische Verbraucher sicher und effizient. Es ist die ideale Wahl für Elektrofachkräfte, Anlagenbauer und Instandhaltungsingenieure, die auf bewährte Technologie und höchste Schaltleistung angewiesen sind.
Präzision und Leistung für Ihre Schaltkreise
Das LC1D38P7 Leistungsschütz vereint bewährte Technologie mit fortschrittlicher Konstruktion, um eine überlegene Leistung gegenüber Standardlösungen zu bieten. Seine robuste Bauweise, die hochleitfähigen Kontakte und die präzise Auslösecharakteristik gewährleisten eine lange Lebensdauer und höchste Betriebssicherheit. Im Vergleich zu minderwertigen Schützen minimiert das LC1D38P7 das Risiko von Fehlfunktionen, Überhitzung und frühzeitigem Verschleiß, was zu reduzierten Ausfallzeiten und Betriebskosten führt.
Technische Überlegenheit und Anwendungsbereiche
Das LC1D38P7 ist konzipiert für den Einsatz in einer Vielzahl von industriellen und gewerblichen Umgebungen. Seine Fähigkeit, hohe Schaltströme zu bewältigen und dabei präzise zu schalten, macht es zum unverzichtbaren Bauteil in:
- Motorsteuerungen für Pumpen, Lüfter, Kompressoren und Förderbänder
- Schalttafeln und Steuerpulten in der Gebäudeautomatisierung
- Energieverteilungssystemen
- Maschinensteuerungen in der Fertigungsindustrie
- Anlagen zur Prozessautomatisierung
Die integrierte Kontaktkonfiguration (1 NO, 1 NC) ermöglicht eine flexible Steuerung und Überwachung von Schaltzuständen, was für Sicherheitsfunktionen und komplexe Steuerungslogiken unerlässlich ist. Die Spulenspannung von 230V AC ist weit verbreitet und sorgt für einfache Integration in bestehende elektrische Infrastrukturen.
Robustheit und Langlebigkeit durch hochwertige Komponenten
Die herausragende Qualität des LC1D38P7 Leistungsschützes resultiert aus der sorgfältigen Auswahl und Verarbeitung hochwertiger Materialien. Die Kontakte sind aus einer Silber-Nickel-Legierung gefertigt, die für ihre exzellente Leitfähigkeit, Korrosionsbeständigkeit und Abriebfestigkeit bekannt ist. Dies garantiert auch nach Millionen von Schaltspielen eine zuverlässige Kontaktgabe. Das Gehäuse besteht aus einem stoßfesten, flammhemmenden Thermoplast, das den hohen Anforderungen industrieller Umgebungen standhält und gleichzeitig die Sicherheit erhöht.
Innovative Konstruktion für einfache Integration und Wartung
Das TeSys D-Sortiment zeichnet sich durch seine modulare Bauweise aus, die eine einfache Installation und Wartung ermöglicht. Das LC1D38P7 lässt sich nahtlos in bestehende Schaltschränke integrieren und kann durch Zubehör wie Hilfskontaktsätze, Zeitverzögerungsmodule oder Überspannungsschutzmodule einfach erweitert werden. Die klar gekennzeichneten Anschlüsse und die kompakte Bauform sparen wertvollen Platz im Schaltschrank.
Sicherheit an erster Stelle: Konformität und Schutz
Schneider Electric legt höchsten Wert auf Sicherheit. Das LC1D38P7 Leistungsschütz erfüllt strenge internationale Normen und Vorschriften, wie z.B. IEC 60947-4-1 und UL/CSA. Die Schütze sind so konzipiert, dass sie Schutzfunktionen wie Überlastschutz und Kurzschlussschutz in Verbindung mit geeigneten Schutzorganen (z.B. Motorschutzrelais) gewährleisten. Die 230V AC Spule bietet eine standardisierte und sichere Betriebsspannung für eine breite Palette von Anwendungen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktname | Leistungsschütz, TeSys D |
| Modellnummer | LC1D38P7 |
| Polanzahl | 3-polig |
| Hauptkontakte | 1 Schließer (NO), 1 Öffner (NC) |
| Spulenspannung | 230 V AC |
| Bemessungsbetriebsstrom (AC-3) | 38 A |
| Bemessungsisolationsspannung | 690 V AC |
| Umgebungstemperatur (Betrieb) | -25 bis +60 °C |
| Montageart | Reihenklemme, Hutschienenmontage |
| Kontaktmaterial | Silber-Nickel-Legierung (hochleitfähig und verschleißfest) |
| Gehäusematerial | Flammhemmendes, stoßfestes Thermoplast |
| Schutzart | IP20 (Standard), erweiterbar mit Zubehör |
| Konformität | IEC 60947-4-1, UL, CSA |
FAQ – Häufig gestellte Fragen zu LC1D38P7 – Leistungsschütz, TeSys D, 3 -pol, 1 NC, 1 NO, 230 V
Was ist die Hauptfunktion eines Leistungsschützes wie dem LC1D38P7?
Ein Leistungsschütz wie das LC1D38P7 dient primär der elektrischen Steuerung und dem Schutz von Motoren und anderen Lasten. Es ermöglicht das Schalten von hohen Strömen und Spannungen, um Geräte ein- und auszuschalten und sie vor Überlastung und Kurzschlüssen zu schützen, wenn es mit entsprechenden Schutzrelais kombiniert wird.
Für welche Art von Motoren ist dieses Leistungsschütz geeignet?
Das LC1D38P7 ist für die Steuerung von Drehstrommotoren im AC-3-Anwendungsbereich konzipiert, was den Anlauf von Käfigläufermotoren und deren Ausschalten während des Laufs umfasst. Mit einer Bemessungsbetriebsstrom von 38 A ist es für eine Vielzahl von Industriemotoren geeignet.
Wie wird die Spulenspannung von 230V AC für die Steuerung genutzt?
Die 230V AC Spulenspannung wird verwendet, um das Schütz zu aktivieren. Wenn die Spule mit dieser Spannung beaufschlagt wird, erzeugt sie ein Magnetfeld, das die Hauptkontakte schließt und den Stromfluss zur Last ermöglicht. Die Spule wird über eine separate Steuerungseinheit (z.B. SPS, Drucktaster) mit Strom versorgt.
Was bedeutet die Angabe „1 NC, 1 NO“ bei den Kontakten?
„1 NC“ steht für einen Schließer-Kontakt (Normally Closed), der im Ruhezustand geschlossen ist und sich öffnet, wenn das Schütz angezogen wird. „1 NO“ steht für einen Öffner-Kontakt (Normally Open), der im Ruhezustand geöffnet ist und sich schließt, wenn das Schütz angezogen wird. Diese Konfiguration ermöglicht Signalisierungsfunktionen oder die Integration in Sicherheitsverriegelungen.
Ist das LC1D38P7 Leistungsschütz für den Einsatz im Außenbereich geeignet?
Standardmäßig ist das LC1D38P7 für den Einsatz in trockenen, geschlossenen Umgebungen mit einer Schutzart von IP20 konzipiert. Für den Einsatz im Außenbereich oder in staubigen/feuchten Umgebungen sind zusätzliche Gehäuseschutzmaßnahmen und die Auswahl geeigneter Zubehörteile notwendig.
Welche Art von Schutz kann das Leistungsschütz in Verbindung mit anderen Komponenten bieten?
Das LC1D38P7 bildet die Schaltkomponente in einem Schutzsystem. In Kombination mit einem Motorschutzrelais (z.B. thermisches oder elektronisches Relais) bietet es Schutz vor Überlast, Phasenausfall und Kurzschluss. Die integrierten Hilfskontakte können zur Signalisierung von Betriebszuständen oder zur Ansteuerung von Warnleuchten genutzt werden.
Wie lange ist die erwartete Lebensdauer dieses Leistungsschützes?
Die Lebensdauer eines Leistungsschützes hängt von verschiedenen Faktoren ab, einschließlich der Schaltfrequenz, des geschalteten Stroms und der Umgebungsbedingungen. Dank der hochwertigen Kontakte aus Silber-Nickel-Legierung und der robusten Konstruktion bietet das LC1D38P7 eine sehr hohe mechanische und elektrische Lebensdauer, oft im Bereich von Millionen von Schaltspielen unter Nennbedingungen.
