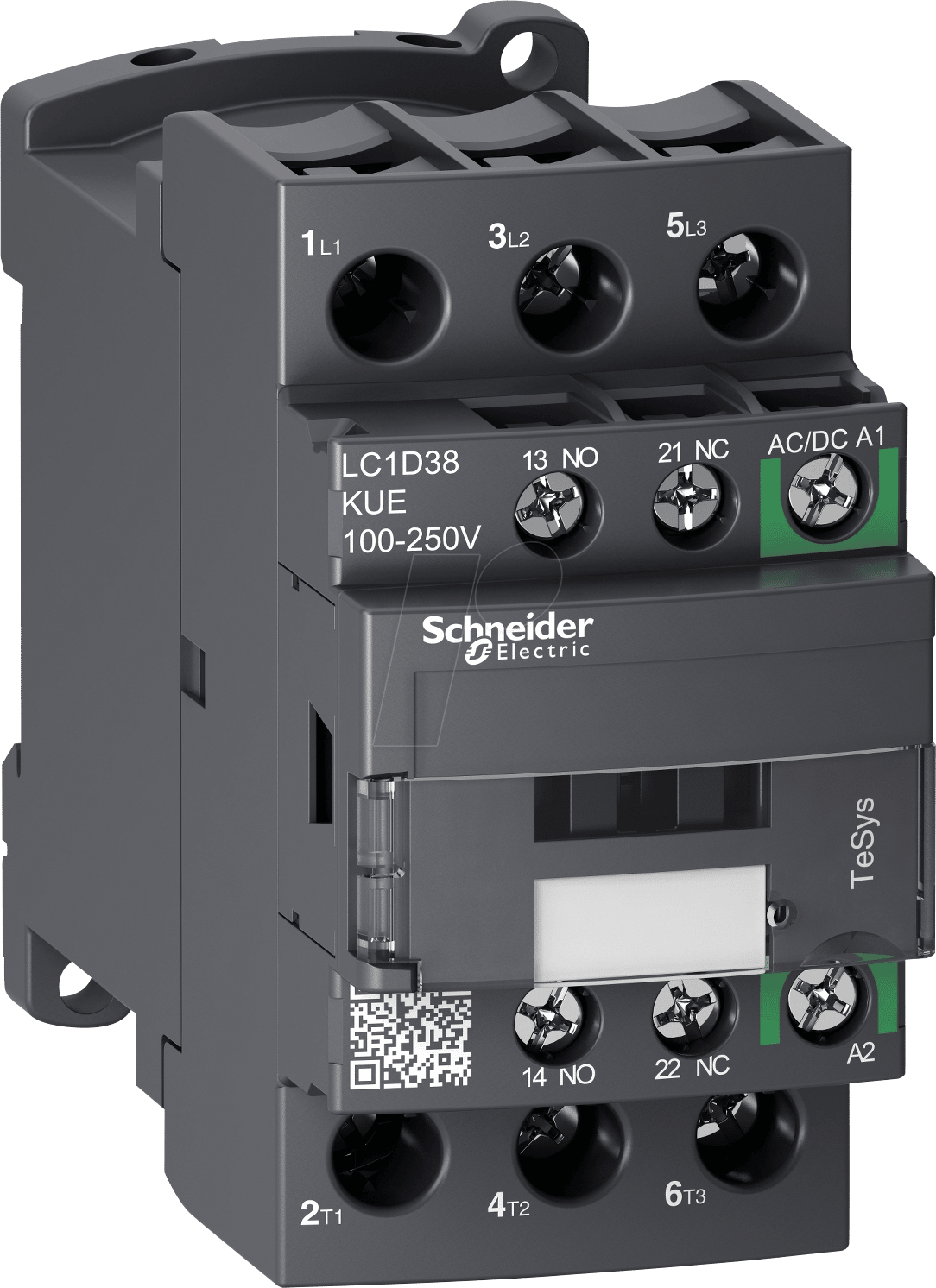

LC1D38KUE – Leistungsschütz TeSys D: Präzise Steuerung für anspruchsvolle elektrische Anlagen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung zur Schaltung Ihrer elektrischen Lasten? Der LC1D38KUE Leistungsschütz aus der renommierten TeSys D Baureihe von Schneider Electric ist die ideale Wahl für Elektrofachleute und Anlagenbauer, die höchste Anforderungen an Sicherheit, Präzision und Langlebigkeit stellen. Dieses dreipolige Schütz mit 1 Schließer (NO) und 1 Öffner (NC) Kontakt ist konzipiert, um Motorsteuerungen, Beleuchtungsanlagen und andere induktive oder kapazitive Lasten bis zu 38A bei einer Spulenspannung von 100-250V AC zuverlässig zu schalten und zu schützen.
Umfassende Leistungsmerkmale und überlegene Vorteile
Der LC1D38KUE Leistungsschütz übertrifft herkömmliche Schalterlösungen durch seine spezialisierte Konstruktion für industrielle Umgebungen. Er ermöglicht eine exakte Steuerung von Stromkreisen, minimiert Energieverluste und bietet durch seine robusten Kontakte und die integrierte Hilfskontaktbelegung eine hohe Betriebssicherheit und Flexibilität. Die TeSys D Baureihe steht für eine lange Lebensdauer, auch unter anspruchsvollsten Bedingungen, was ihn zur überlegenen Wahl für kritische Anwendungen macht.
Konstruktion und Materialintegrität
Die innere Architektur des LC1D38KUE ist auf maximale Effizienz und Haltbarkeit ausgelegt. Die Kontakte bestehen aus einer widerstandsfähigen Silber-Nickel-Legierung, die für ihre exzellente Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Dies gewährleistet einen geringen Übergangswiderstand über die gesamte Lebensdauer des Schützes, selbst bei häufigen Schaltzyklen und unter Umgebungsbedingungen, die potenziell korrosiv sein können. Das Gehäusematerial ist aus hochschlagfestem und flammhemmendem Thermoplast gefertigt, was den gesetzlichen Sicherheitsstandards entspricht und eine hervorragende Isolation bietet.
Technische Spezifikationen und Anwendungsbereiche
Die technische Raffinesse des LC1D38KUE macht ihn zu einem unverzichtbaren Bauteil in zahlreichen industriellen und gewerblichen Anwendungen. Seine Fähigkeit, Lasten bis 38 Ampere zu schalten, deckt einen breiten Bedarf in der Automatisierungstechnik ab. Die Spulenspannung von 100 bis 250 Volt AC bietet eine hohe Flexibilität bei der Integration in bestehende Stromversorgungsnetze und ermöglicht die Nutzung in unterschiedlichen Regionen und Anlagenkonfigurationen.
Motorsteuerung und Schutz
Im Bereich der Motorsteuerung fungiert der LC1D38KUE als zentrales Schaltglied. Er ermöglicht das direkte Einschalten und Ausschalten von Motoren, dient als Bestandteil von Stern-Dreieck-Anlaufschaltungen oder wird in Kombination mit thermischen Überlastrelais eingesetzt, um Motoren effektiv vor Überlastung und Kurzschluss zu schützen. Die präzise Schaltfunktion verhindert Anlaufstromspitzen und trägt somit zur Verlängerung der Lebensdauer des Motors bei.
Schaltfunktionen und Hilfskontakte
Die Standardkonfiguration des LC1D38KUE umfasst einen Schließer (NO) und einen Öffner (NC) Hilfskontakt. Diese sind integraler Bestandteil der Steuerung und ermöglichen die Implementierung von Sicherheitsfunktionen, Rückmeldesignalen und Verriegelungen. Der Öffnerkontakt kann beispielsweise dazu verwendet werden, eine Steuerung zu unterbrechen, solange das Schütz angezogen ist, während der Schließerkontakt als Signal für den geschlossenen Zustand dient.
Zuverlässigkeit und Langlebigkeit
Die TeSys D Baureihe ist darauf ausgelegt, tausende von Schaltzyklen zu überstehen. Der LC1D38KUE zeichnet sich durch eine außergewöhnliche Lebensdauer aus, die durch rigorose Tests und Qualitätskontrollen von Schneider Electric sichergestellt wird. Dies reduziert Wartungsaufwand und Ausfallzeiten, was zu einer gesteigerten Gesamtanlageneffizienz führt.
Produkt-Eigenschaften im Überblick
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktserie | TeSys D |
| Schütztyp | Leistungsschütz |
| Polanzahl | 3-polig |
| Nennbetriebsstrom (AC-3) | 38 A |
| Spulenspannung | 100 … 250 V AC |
| Hilfskontakte | 1 Schließer (NO), 1 Öffner (NC) |
| Kontaktausführung | Öffner/Schließer (NC/NO) |
| Montageart | Tragschienenmontage (35 mm DIN-Schiene) / Schraubbefestigung |
| Material Gehäuse | Hochschlagfester, flammhemmender Thermoplast |
| Kontaktmaterial | Silber-Nickel-Legierung (AgNi) |
| IP-Schutzart (Front) | IP20 (bei montiertem Klemmschutzkragen) |
| Umgebungstemperatur (Betrieb) | -25°C bis +55°C |
Umfangreiche Kompatibilität und Erweiterbarkeit
Der LC1D38KUE ist Teil eines umfassenden Ökosystems von Komponenten aus der TeSys D Serie. Dies ermöglicht eine nahtlose Integration und Erweiterbarkeit. Zusätzliche Hilfskontakte, Schutzmodule oder Steuerungsmodule können einfach nachgerüstet werden, um die Funktionalität der Anlage zu erweitern und spezifische Anforderungen zu erfüllen.
Modularität für spezifische Anforderungen
Die modulare Bauweise des LC1D38KUE erlaubt es, die Funktionalität nach Bedarf anzupassen. Ob zusätzliche Überwachungsfunktionen oder erweiterte Signalübertragung – die TeSys D Serie bietet eine breite Palette an Zubehör, das eine flexible Anpassung an jede Applikation ermöglicht.
Sicherheit und normkonforme Auslegung
Bei der Entwicklung des LC1D38KUE wurde höchster Wert auf Sicherheit und die Einhaltung internationaler Normen gelegt. Das Gerät erfüllt die Anforderungen relevanter Industrienormen wie IEC 60947-4-1. Dies gewährleistet, dass Sie eine Lösung erhalten, die nicht nur leistungsfähig, sondern auch sicher und normkonform ist.
Zertifizierte Qualität und Zuverlässigkeit
Schneider Electric ist bekannt für seine strengen Qualitätsstandards. Jeder LC1D38KUE Leistungsschütz durchläuft intensive Tests, um seine Zuverlässigkeit und Langlebigkeit unter verschiedensten Betriebsbedingungen zu gewährleisten. Dies gibt Ihnen die Sicherheit, eine Komponente von höchster Güte einzusetzen.
FAQ – Häufig gestellte Fragen zu LC1D38KUE – Leistungsschütz, TeSys D, 3 -pol, 1 NC, 1 NO, 100 … 250 V
Was ist die Hauptfunktion eines Leistungsschützes wie dem LC1D38KUE?
Die Hauptfunktion eines Leistungsschützes, wie des LC1D38KUE, ist das ferngesteuerte Ein- und Ausschalten von elektrischen Lasten, insbesondere von Motoren in industriellen Anwendungen. Er dient als robustes Schaltglied, das hohe Ströme sicher handhaben kann.
Für welche Art von Lasten ist der LC1D38KUE am besten geeignet?
Der LC1D38KUE ist primär für die Steuerung von Elektromotoren (AC-3 Anwendung) konzipiert, eignet sich aber auch für andere Arten von Lasten wie Beleuchtungsanlagen, Heizsysteme oder Kondensatorbänke, sofern die Nennstrom- und Spannungsanforderungen erfüllt sind.
Welche Rolle spielen die 1 NC und 1 NO Kontakte des LC1D38KUE?
Die integrierten Hilfskontakte (1 Öffner – NC, 1 Schließer – NO) dienen zur Steuerung und Überwachung. Der NC-Kontakt kann beispielsweise in einer Verriegelungsschaltung verwendet werden, um einen unerwünschten Wiedereinschalten zu verhindern, während der NO-Kontakt als Signal für den Zustand des Schützes dient.
Ist der LC1D38KUE mit anderen Komponenten der TeSys D Serie kompatibel?
Ja, der LC1D38KUE ist vollständig kompatibel mit dem umfangreichen Zubehörprogramm der TeSys D Serie. Dies ermöglicht eine einfache Erweiterung um zusätzliche Hilfskontakte, Schutzmodule und weitere Funktionalitäten.
Wie wird die Spulenspannung des LC1D38KUE am besten ausgewählt?
Die Spulenspannung von 100-250 V AC bietet eine hohe Flexibilität. Bei der Auswahl ist entscheidend, dass die verfügbare Netzspannung der Steuerungsschaltung mit dem Nennbereich des Schützes übereinstimmt, um eine zuverlässige Ansteuerung zu gewährleisten.
Welche Umwelteinflüsse kann der LC1D38KUE tolerieren?
Der LC1D38KUE ist für den Betrieb in einem Temperaturbereich von -25°C bis +55°C ausgelegt. Das Gehäusematerial bietet Schutz vor Staub und Berührung (IP20 an der Front), für anspruchsvollere Umgebungen können jedoch zusätzliche Schutzmaßnahmen erforderlich sein.
Ist der LC1D38KUE für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Ja, Leistungsschütze wie der LC1D38KUE sind für den Einsatz in sicherheitsrelevanten Anwendungen qualifiziert, insbesondere wenn sie im Rahmen einer normkonformen Schaltanlage mit entsprechenden Sicherheitssteuerungen und Überwachungsfunktionen eingesetzt werden.
