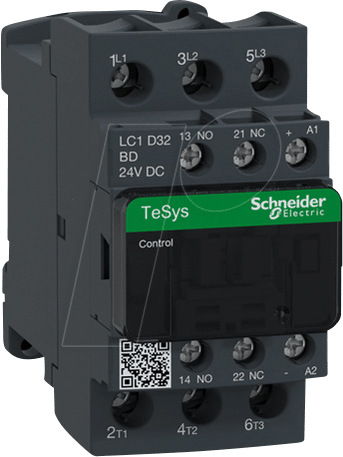

Leistungsschütz LC1D32BD: Robuste Schaltlösung für industrielle Anwendungen
Sie suchen eine zuverlässige und leistungsstarke Schaltkomponente zur Steuerung von Motoren und anderen elektrischen Verbrauchern in industriellen Umgebungen? Das LC1D32BD Leistungsschütz mit 3 Polen, 15 kW Nennleistung bei 32 A und einer 400 V Betriebsspannung, gesteuert über eine 24 V DC Spule, ist die ideale Lösung für Elektrofachbetriebe, Anlagenbauer und Instandhaltungstechniker, die Wert auf Sicherheit, Effizienz und Langlebigkeit legen.
Präzision und Leistung für anspruchsvolle Elektroinstallationen
Das LC1D32BD Leistungsschütz ist speziell konzipiert, um den hohen Anforderungen moderner Industrieanlagen gerecht zu werden. Seine robuste Bauweise und die präzise Abstimmung der elektrischen Parameter ermöglichen eine sichere und effiziente Ansteuerung von Lasten bis zu 15 kW bei einer Nennstromstärke von 32 A. Die 3-polige Ausführung eignet sich hervorragend für die Schaltung von Drehstrommotoren, während die 24 V DC Spulenspannung eine hohe Flexibilität bei der Integration in bestehende Steuersysteme und die Verwendung mit Sicherheitsspannungen gewährleistet. Im Vergleich zu einfacheren Schaltern bietet dieses Leistungsschütz eine überlegene Fähigkeit zur Lasttrennung, Überlastschutz und eine signifikant längere Lebensdauer durch optimierte Schaltkontakte und eine fortschrittliche Spulentechnologie.
Überlegene Vorteile des LC1D32BD Leistungsschützes
- Hohe Schaltleistung: Bewältigt zuverlässig Lasten bis zu 15 kW bei 32 A, was eine breite Palette von Motoren und elektrischen Verbrauchern abdeckt.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für maximale Widerstandsfähigkeit gegenüber mechanischen Beanspruchungen und Umwelteinflüssen in industriellen Umgebungen.
- Energieeffiziente Spule: Die 24 V DC Spule ermöglicht eine energieoptimierte Steuerung und ist kompatibel mit gängigen SPS-Systemen und Sicherheitssteuerungen.
- Optimale Isolation: Erfüllt strenge Sicherheitsstandards für eine sichere Trennung von Stromkreisen und Schutz vor elektrischem Schlag.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für den Einsatz in Verteilungen, Motorsteuerungen, Pumpensystemen, Lüftungsanlagen und vielen weiteren industriellen Applikationen.
- Lange Lebensdauer: Entwickelt für eine hohe Anzahl an Schaltspielen, minimiert Wartungsaufwand und Ausfallzeiten.
- Einfache Montage und Verdrahtung: Standardisierte Anschlusstechnik und kompaktes Design erleichtern die Integration in bestehende Schaltschränke.
Technische Spezifikationen im Detail
Das LC1D32BD Leistungsschütz repräsentiert einen Meilenstein in der Schalttechnik für industrielle Anwendungen. Seine konstruktive Auslegung und die Auswahl der Werkstoffe sind auf maximale Zuverlässigkeit und Langlebigkeit ausgelegt. Die 3-polige Konfiguration ermöglicht die gleichzeitige Schaltung aller drei Außenleiter eines Drehstromsystems, was für den sicheren Betrieb von Motoren unerlässlich ist. Die Nennschaltleistung von 15 kW bei 32 A Nennstrom bedeutet, dass dieses Schütz selbst anspruchsvolle Motoren sicher und effizient steuern kann, ohne an seine Grenzen zu stoßen.
Die Spule mit 24 V DC Betriebsspannung bietet entscheidende Vorteile. Diese niedrige Gleichspannung ist nicht nur sicherer in der Handhabung, sondern ermöglicht auch die Steuerung über Kleinspannungssysteme, wie sie typischerweise in speicherprogrammierbaren Steuerungen (SPS) und anderen Automatisierungslösungen zum Einsatz kommen. Dies erleichtert die Integration in komplexe Steuerungskonzepte und reduziert das Risiko von Störungen durch Streuströme.
Die Isolationskoordination und die Auswahl der Kontaktmaterialien sind auf eine hohe Schaltlebensdauer und Zuverlässigkeit ausgelegt. Dies minimiert den Verschleiß der Kontakte und gewährleistet eine sichere Stromübertragung über tausende von Schaltzyklen. Die Konstruktion berücksichtigt zudem Aspekte der Wärmeableitung, um eine Überhitzung unter Last zu vermeiden.
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | LC1D32BD |
| Polanzahl | 3-polig |
| Nennschaltleistung (AC-3) | 15 kW |
| Nennbetriebsstrom (AC-3) | 32 A |
| Nennbetriebsspannung (Spule) | 24 V DC |
| Steuerstromkreis-Schutz | Integrierter Schutz für die Spule |
| Kontaktmaterial | Hochwertige Silberlegierung für optimale Leitfähigkeit und Langlebigkeit |
| Gehäusematerial | Robustes, flammhemmendes Thermoplast für hohe Sicherheit und Beständigkeit |
| Umgebungstemperatur | Geeignet für Betriebstemperaturen von -25 °C bis +60 °C |
| Schutzart | IP20 (bei ordnungsgemäßer Montage) |
| Montageart | Auf Hutschiene (35 mm) oder Schraubbefestigung |
| Normenkonformität | Entspricht relevanten IEC- und EN-Normen für Leistungsschalter und Motorstarter |
Einsatzmöglichkeiten und Anwendungsbereiche
Das LC1D32BD Leistungsschütz ist ein essenzieller Bestandteil für eine Vielzahl von industriellen Anwendungen. Seine Hauptfunktion besteht in der sicheren und zuverlässigen Steuerung von Elektromotoren, insbesondere Drehstromasynchronmotoren. Dies umfasst:
- Motorstart und -stopp: Ermöglicht das Ein- und Ausschalten von Motoren über Steuerbefehle von SPS, Schaltern oder anderen Steuereinheiten.
- Schutzfunktionen: In Kombination mit einem Motorschutzschalter oder Überlastrelais dient es als Aktuator zur Trennung des Motors bei Überlast oder Kurzschluss, was Schäden am Motor und der Anlage verhindert.
- Umschaltanwendungen: Kann Teil von Wendeschaltungen zur Drehrichtungsumkehr von Motoren sein.
- Pumpen- und Lüftungstechnik: Zuverlässige Steuerung von Pumpen in Wasseraufbereitung, Heizungsanlagen oder Lüftungsventilatoren in industriellen Gebäuden.
- Fördertechnik: Einsatz in Förderbandsystemen und anderen automatisierten Transportsystemen.
- Kompressorsteuerungen: Steuerung von Druckluftkompressoren in Produktionsstätten.
- Allgemeine Schaltaufgaben: Nicht nur für Motoren, sondern auch für die Schaltung anderer leistungsintensiver Lasten geeignet, bei denen eine sichere Trennung erforderlich ist.
Die 24 V DC Spule ist ein besonderer Vorteil für die Integration in moderne Automatisierungsumgebungen. Viele SPS-Ausgänge arbeiten mit dieser Spannung, was eine direkte Ansteuerung ohne zusätzliche Relais oder Schnittstellen ermöglicht. Dies reduziert die Verdrahtungsarbeit und minimiert potenzielle Fehlerquellen. Die Robustheit des Gehäuses und die hochwertigen Kontakte gewährleisten auch unter schwierigen Umgebungsbedingungen wie Vibrationen, Feuchtigkeit oder Staub eine lange und störungsfreie Funktion.
Häufig gestellte Fragen zu LC1D32BD – Leistungsschütz, 3-polig, 15 kW/32 A, 400 V, Spule 24 V DC
Was bedeutet die Nennschaltleistung von 15 kW?
Die Nennschaltleistung von 15 kW bezieht sich auf die maximale Leistung, die das Leistungsschütz im AC-3-Betrieb (Anlauf von Käfigläufermotoren mit hohem Anlaufstrom) sicher schalten kann. Dies ist ein entscheidender Wert, um sicherzustellen, dass das Schütz für die jeweilige Motoranwendung ausreichend dimensioniert ist.
Welche Art von Motoren kann ich mit diesem Leistungsschütz steuern?
Dieses Leistungsschütz ist primär für die Steuerung von Drehstromasynchronmotoren konzipiert. Es ist jedoch auch für die Schaltung anderer Lasten geeignet, die innerhalb der spezifizierten Strom- und Spannungsgrenzen liegen und den AC-3-Schaltanforderungen entsprechen.
Ist die 24 V DC Spule für alle Automatisierungssysteme geeignet?
Ja, eine 24 V DC Spule ist ein Industriestandard und wird häufig in speicherprogrammierbaren Steuerungen (SPS), Relaissteuerungen und anderen Automatisierungssystemen verwendet. Dies erleichtert die Integration in bestehende Anlagen.
Wie wird das LC1D32BD Leistungsschütz montiert?
Das Leistungsschütz LC1D32BD kann standardmäßig auf eine 35 mm Hutschiene montiert werden, was eine schnelle und sichere Installation in Schaltschränken ermöglicht. Alternativ ist auch eine direkte Schraubbefestigung möglich.
Welchen Schutz bietet das Leistungsschütz selbst?
Das Leistungsschütz selbst ist in erster Linie eine Schaltkomponente. Für den Schutz der angeschlossenen Motoren vor Überlast oder Kurzschluss muss es in Verbindung mit einem Motorschutzschalter oder Überlastrelais eingesetzt werden. Das Schütz dient hierbei als Trennvorrichtung.
Was bedeutet die Schutzart IP20?
Die Schutzart IP20 bedeutet, dass das Gerät gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist und keinen Schutz gegen Wasser aufweist. Es ist daher für den Einsatz in Umgebungen vorgesehen, in denen keine direkte Exposition gegenüber Wasser oder Staub besteht, oder wenn es in einem geschlossenen Schaltschrank verbaut ist.
Welche Lebensdauer kann ich von diesem Leistungsschütz erwarten?
Die Lebensdauer eines Leistungsschützes hängt stark von der Anwendung, den Schaltzyklen und der Umgebung ab. Dank der hochwertigen Kontaktmaterialien und der robusten Konstruktion sind jedoch mehrere hunderttausend Schaltspiele unter normalen Bedingungen zu erwarten, was eine hohe Zuverlässigkeit und geringen Wartungsaufwand garantiert.
