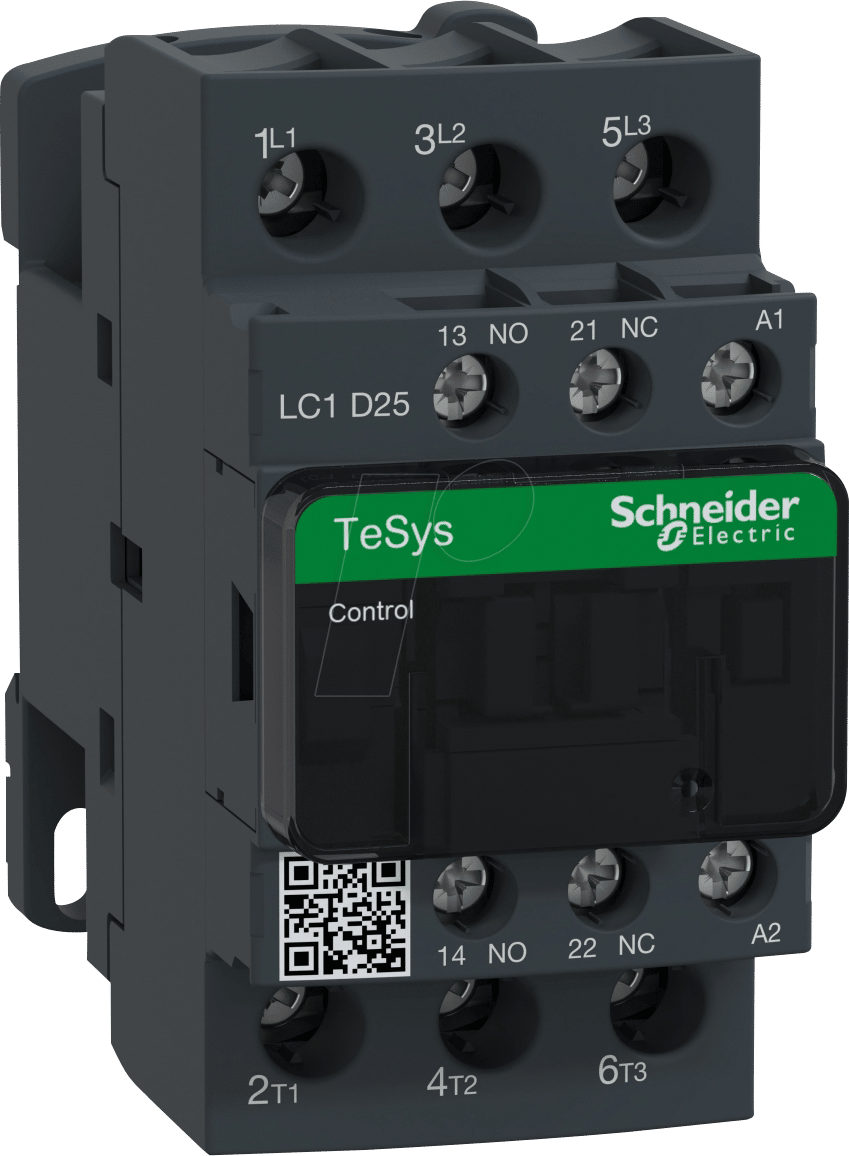

Leistungsschütz LC1D25P7: Zuverlässige Schaltleistung für Ihre Industrieanwendungen
Suchen Sie nach einer robusten und zuverlässigen Lösung zur Steuerung und Absicherung von Elektromotoren und anderen Lasten in industriellen Umgebungen? Der Leistungsschütz LC1D25P7 von Schneider Electric, Teil der renommierten TeSys D Serie, bietet Ihnen genau diese Sicherheit und Effizienz. Entwickelt für anspruchsvolle Anwendungen, ist dieses Gerät die ideale Wahl für Elektriker, Ingenieure und Systemintegratoren, die Wert auf Langlebigkeit und präzise Funktionalität legen.
Herausragende Leistungsmerkmale und Vorteile des LC1D25P7
Der LC1D25P7 Leistungsschütz zeichnet sich durch seine durchdachte Konstruktion und seine leistungsstarken Spezifikationen aus, die ihn zu einer überlegenen Wahl gegenüber Standardlösungen machen. Seine Fähigkeit, Ströme bis zu 25 Ampere bei einer Schaltleistung von 11 kW zu bewältigen, macht ihn zu einem unverzichtbaren Bestandteil in vielen industriellen Schaltanlagen.
- Robuste Bauweise für maximale Lebensdauer: Gefertigt aus hochwertigen Materialien, widersteht der LC1D25P7 den Strapazen industrieller Umgebungen und gewährleistet eine lange Betriebszeit ohne Leistungsverlust. Die soliden Anschlusselemente sorgen für eine sichere und zuverlässige elektrische Verbindung.
- Vielseitige Kontaktkonfiguration: Mit einer Kombination aus 3 Schließern (NO) und 1 Öffner (NC) sowie einem zusätzlichen Öffner-Kontakt (3+1 NO) bietet dieser Leistungsschütz eine hohe Flexibilität für verschiedene Steuerungs- und Überwachungsaufgaben. Dies ermöglicht komplexe Schaltungen und die Integration von Sicherheitsfunktionen direkt im Schütz.
- Energieeffiziente Spulenspannung: Die Betriebsspannung von 230 Volt Wechselstrom (AC) der Steuerspule ist weit verbreitet und ermöglicht eine einfache Integration in bestehende Stromnetze. Die optimierte Spulenkonstruktion minimiert den Energieverbrauch im Betrieb.
- Kompaktes und modulare Design: Die TeSys D Serie ist bekannt für ihre platzsparende Bauweise, die eine hohe Packungsdichte in Schaltschränken ermöglicht. Die modulare Erweiterbarkeit mit Zubehör wie Hilfskontakten, Zeitverzögerungsmodulen und Schutzgeräten erhöht die Funktionalität und Anpassungsfähigkeit.
- Hohe Schaltfrequenz: Der LC1D25P7 ist für häufiges Schalten ausgelegt, was ihn für Anwendungen mit zyklischem Betrieb oder dynamischer Laststeuerung prädestiniert. Die widerstandsfähigen Kontakte minimieren den Verschleiß auch bei hoher Beanspruchung.
- Erfüllt internationale Standards: Als Produkt von Schneider Electric unterliegt der LC1D25P7 strengen Qualitätskontrollen und erfüllt internationale Normen wie IEC, UL und CSA, was seine Zuverlässigkeit und globale Einsetzbarkeit unterstreicht.
Technische Spezifikationen und Produktinformationen
Der LC1D25P7 Leistungsschütz ist ein Kernstück für die Steuerung und den Schutz von Elektromotoren und Anlagen. Seine technische Auslegung garantiert Präzision und Sicherheit.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Leistungsschütz |
| Serie | TeSys D |
| Modell-Nr. | LC1D25P7 |
| Nennbetriebsstrom (AC-3) | 25 A |
| Nennleistung (AC-3, 400V) | 11 kW |
| Steuerspannung (AC) | 230 V |
| Anzahl Schließer (NO) | 3 + 1 Hilfskontakt |
| Anzahl Öffner (NC) | 1 |
| Schutzart (Gerät) | IP20 (für Steuerkreise) / IP00 (für Hauptstromkreisanschlüsse gemäß Norm) |
| Umgebungstemperatur (Betrieb) | -25 bis 60 °C |
| Montageart | Auf Hutschiene (35 mm) oder Frontmontage |
| Anschlussart Hauptstromkreis | Federklemmen (spezifisch für die Baureihe) |
| Anschlussart Steuerkreis | Federklemmen (spezifisch für die Baureihe) |
| Normenkonformität | IEC 60947-4-1, IEC 60947-5-1 |
Präzise Anwendungsszenarien für den LC1D25P7
Der LC1D25P7 Leistungsschütz ist konzipiert für eine Vielzahl von industriellen Anwendungen, bei denen Zuverlässigkeit und präzise Steuerung unerlässlich sind. Seine robuste Konstruktion und die spezifizierte Leistung machen ihn zur idealen Wahl für:
- Motorsteuerung: Steuerung und Absicherung von Elektromotoren in Pumpen, Lüftern, Kompressoren und Förderanlagen. Die Nennleistung von 11 kW bei 400V und ein Nennstrom von 25A ermöglichen die Handhabung gängiger Motoren in vielen Industriezweigen.
- Schaltanlagenbau: Als zentrales Bauelement in industriellen Schaltanlagen und Verteilern für die Steuerung von Lasten und die Integration von Schutzfunktionen.
- Automatisierungstechnik: Integration in automatisierte Produktionslinien und Prozesssteuerungen, wo zuverlässiges und häufiges Schalten erforderlich ist.
- Gebäudetechnik: Einsatz in größeren HLK-Systemen (Heizung, Lüftung, Klima) oder Pumpensystemen in gewerblichen und industriellen Gebäuden.
- Energietechnik: Teil von Schaltkombinationen zur Steuerung von Energieverteilung und zur Absicherung von Betriebsmitteln.
Zuverlässigkeit durch erstklassige Materialauswahl und Fertigung
Die Langlebigkeit und Leistungsfähigkeit des LC1D25P7 Leistungsschützes basieren auf einer sorgfältigen Auswahl der Materialien und einer präzisen Fertigung, die Schneider Electric auszeichnet. Die internen Kontakte sind aus einer Legierung gefertigt, die für ihre hohe Leitfähigkeit und Widerstandsfähigkeit gegenüber Lichtbögen bekannt ist, was eine lange Lebensdauer auch bei hoher Schaltlast gewährleistet. Die robuste Gehäusekonstruktion aus schlagfestem und flammhemmendem Material bietet zusätzlichen Schutz und erfüllt die strengen Sicherheitsanforderungen industrieller Umgebungen. Die Verwendung von korrosionsbeständigen Metallen für interne Verbindungen und Klemmen stellt sicher, dass der Schütz auch in Umgebungen mit erhöhter Feuchtigkeit oder aggressiver Atmosphäre zuverlässig funktioniert.
Intelligente Spulentechnik für Energieeffizienz und Stabilität
Die Steuerspule des LC1D25P7 mit 230 V AC ist auf Langlebigkeit und Energieeffizienz ausgelegt. Sie verfügt über eine optimierte Wicklung, die einen geringen Anzugsstrom und einen stabilen Betrieb gewährleistet. Dies reduziert die Belastung der Stromversorgung und trägt zur Energieeffizienz der gesamten Anlage bei. Die Spule ist zudem so konstruiert, dass sie auch bei Spannungsschwankungen im zulässigen Bereich eine zuverlässige Ankerbewegung ermöglicht, was für die Schaltzuverlässigkeit unerlässlich ist. Die Konstruktion minimiert auch die Wärmeentwicklung im Spulenkern, was die Lebensdauer des Schützes weiter verlängert und die Notwendigkeit einer zusätzlichen Kühlung in vielen Anwendungen reduziert.
Modularität und Erweiterbarkeit der TeSys D Serie
Ein entscheidender Vorteil des LC1D25P7 als Teil der TeSys D Serie ist seine hohe Modularität. Der Leistungsschütz kann einfach mit einer breiten Palette von Zubehörteilen erweitert werden, um spezifische Anforderungen zu erfüllen. Dazu gehören:
- Vorgebaute Hilfskontaktblöcke: Für zusätzliche Steuerungs- und Meldefunktionen (z.B. Rückmeldung des Schaltzustandes).
- Zeitverzögerungsmodule: Ermöglichen zeitgesteuerte Schaltvorgänge, was in vielen Automatisierungs- und Steuerungsprozessen unerlässlich ist.
- Schutzmodule: Wie thermische Überlastrelais, die den Motor vor Überhitzung schützen und eine sichere Betriebsweise gewährleisten.
- Spitzen- und Brückenkontakte: Für spezielle Anwendungsfälle, die eine besondere Kontaktanordnung erfordern.
Diese Erweiterbarkeit macht den LC1D25P7 zu einer flexiblen Lösung, die sich an sich ändernde Anforderungen anpassen lässt und die Lebensdauer der gesteuerten Komponenten maximiert.
Sicherheit durch normgerechte Konstruktion und zuverlässige Leistung
Die Sicherheit elektrischer Anlagen hat oberste Priorität. Der LC1D25P7 Leistungsschütz erfüllt die strengen Anforderungen internationaler Normen wie IEC 60947-4-1 für Leistungsschütze und IEC 60947-5-1 für Steuerstromkreise. Dies garantiert, dass das Gerät den höchsten Standards in Bezug auf elektrische Sicherheit, Isolationsfestigkeit und Kurzschlussschutz entspricht. Die redundanten Kontakte und die robuste Bauweise minimieren das Risiko von Ausfällen, die zu gefährlichen Situationen führen könnten. Die klare Kennzeichnung und die einfache Installation tragen zusätzlich zur Sicherheit bei der Montage und Wartung bei.
FAQ – Häufig gestellte Fragen zu LC1D25P7 – Leistungsschütz, TeSys D, 1 NC, 3+1 NO, 11 kW, 25 A, 230 V
Welche Art von Motoren kann ich mit dem LC1D25P7 steuern?
Der LC1D25P7 ist für die Steuerung von Drehstrom-Asynchronmotoren bis zu einer Nennleistung von 11 kW bei einer Betriebsspannung von 400 V AC konzipiert. Der Nennbetriebsstrom beträgt 25 A im AC-3 Schaltbetrieb. Dies deckt einen Großteil der gängigen Industriemotoren ab.
Ist der Leistungsschütz für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Der Leistungsschütz selbst hat eine Schutzart von IP20 für den Geräteaufbau und IP00 für die Hauptstromkreisanschlüsse gemäß Norm. Für den Einsatz in Umgebungen mit hoher Staub- oder Feuchtigkeitsbelastung ist eine entsprechende Umhausung oder Schaltschrankwahl erforderlich, um das Gerät zu schützen.
Wie wird der LC1D25P7 montiert?
Der Leistungsschütz LC1D25P7 kann entweder auf eine Standard-Hutschiene (35 mm) montiert oder mittels Schrauben direkt an einer Montageplatte befestigt werden. Beide Montagearten sind in der TeSys D Serie vorgesehen.
Welche Art von Kontakten sind im LC1D25P7 verbaut?
Der LC1D25P7 verfügt über drei Schließer-Hilfskontakte (NO) und einen Öffner-Hilfskontakt (NC) im Standardaufbau. Zusätzlich kann er mit weiteren Hilfskontaktblöcken bestückt werden, um die Anzahl und Art der Kontakte zu erweitern.
Kann ich die Spulenspannung des LC1D25P7 ändern?
Die Spulenspannung des LC1D25P7 ist fest auf 230 V AC ausgelegt. Für andere Spulenspannungen müssten Sie ein entsprechendes Modell aus der TeSys D Serie wählen, das für die gewünschte Spannungsspezifikation verfügbar ist.
Ist der Leistungsschütz gegen Überlast geschützt?
Der Leistungsschütz selbst bietet primär eine Schalt- und Trennfunktion. Zum Schutz des Motors vor Überlastung wird ein separates thermisches Überlastrelais oder ein elektronisches Schutzrelais benötigt, das oft separat montiert und mit dem Leistungsschütz kombiniert wird.
Gibt es eine Garantie auf den LC1D25P7 Leistungsschütz?
Als Produkt von Schneider Electric unterliegt der LC1D25P7 den Garantiebedingungen des Herstellers. Diese Informationen sind in der Regel beim Kauf oder auf der Webseite des Herstellers verfügbar.
