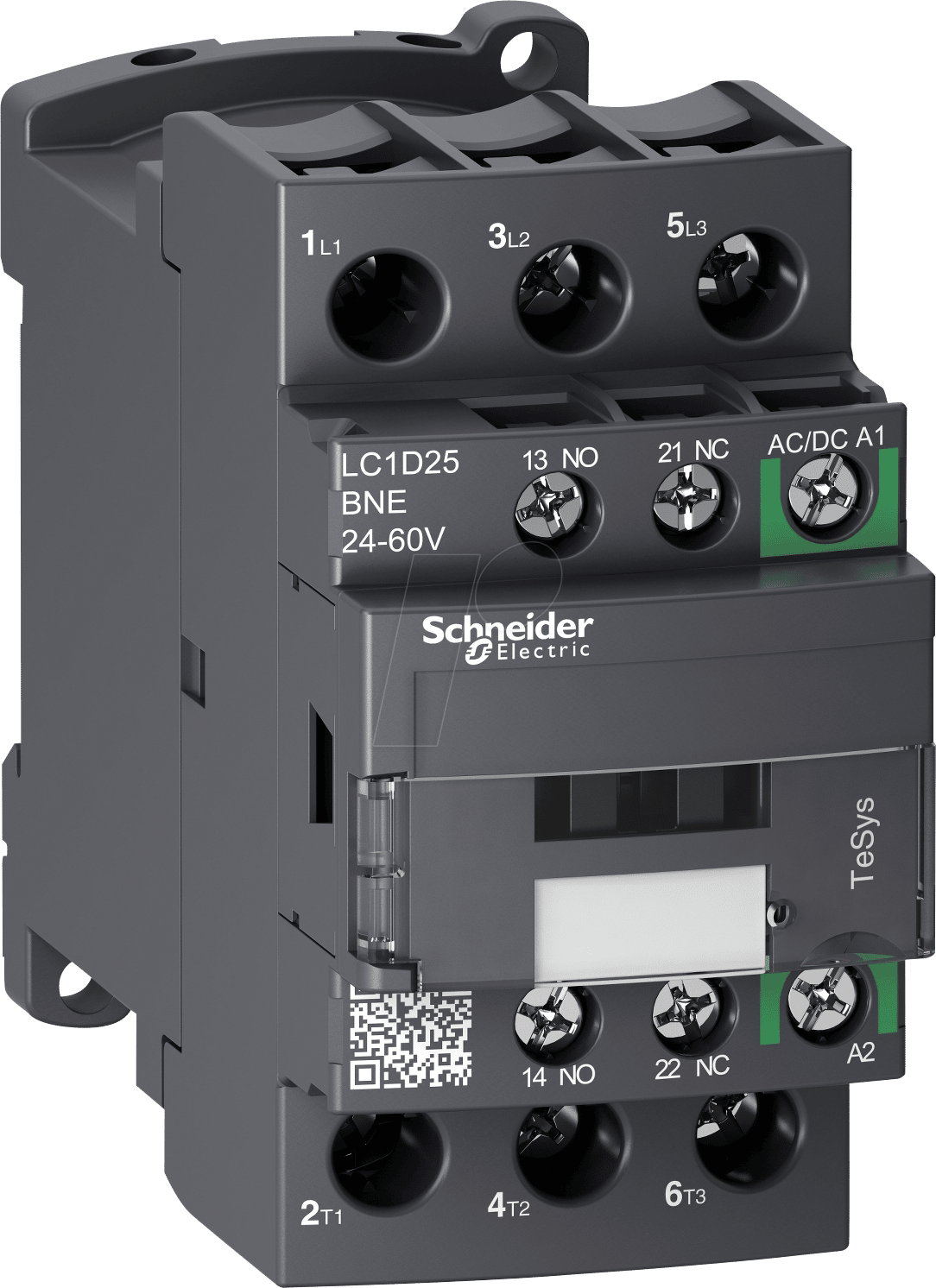

LC1D25BNE – Leistungsschütz TeSys D: Zuverlässige Schalttechnik für anspruchsvolle Anwendungen
Der LC1D25BNE Leistungsschütz aus der renommierten TeSys D-Serie von Schneider Electric ist die ideale Lösung für Elektrofachkräfte und Anlagenbauer, die eine robuste und zuverlässige Steuerung elektrischer Motoren und Anlagen benötigen. Dieses 3-polige Schütz mit integrierter Hilfskontaktkonfiguration (1 NC, 1 NO) und einer vielseitigen Spulenspannung von 24 bis 60 V AC/DC ist konzipiert, um höchste Ansprüche an Sicherheit, Langlebigkeit und Effizienz zu erfüllen.
Maximale Zuverlässigkeit und Schaltleistung dank TeSys D Technologie
Der LC1D25BNE Leistungsschütz repräsentiert die Spitzenklasse der Schalttechnik und übertrifft Standardlösungen durch seine ausgeklügelte Konstruktion und die Verwendung hochwertiger Materialien. Die TeSys D-Baureihe ist weltweit für ihre Robustheit und lange Lebensdauer bekannt. Die integrierte Spulen-Technologie mit geringem Anzugs- und Haltestrom minimiert den Energieverbrauch und die Wärmeentwicklung, was zu einer gesteigerten Betriebssicherheit und einer Verlängerung der Lebensdauer von Komponenten führt. Die präzise gefertigten Kontakte gewährleisten eine zuverlässige Stromleitung auch unter hoher Beanspruchung und minimieren den Verschleiß bei jedem Schaltzyklus. Die schnelle und sichere Schaltfunktion ist entscheidend für den Schutz Ihrer Anlagen und die Effizienz Ihrer Prozesse.
Überlegene Leistung und Sicherheit im Detail
Der LC1D25BNE zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zur überlegenen Wahl für professionelle Anwendungen machen:
- Robuste Bauweise: Gefertigt aus widerstandsfähigen Materialien, die eine lange Lebensdauer auch in rauen Umgebungsbedingungen gewährleisten.
- Hohe Schaltfrequenz: Ermöglicht eine zuverlässige Steuerung auch bei häufigen Schaltvorgängen.
- Energiesparende Spule: Die geringe Leistungsaufnahme schont die Energiekosten und reduziert die Wärmeentwicklung im Schaltschrank.
- Integrierte Hilfskontakte: Die Kombination aus 1 Schließer (NO) und 1 Öffner (NC) bietet flexible Möglichkeiten für Steuerungs- und Meldefunktionen.
- Weite Spulenspannung: Die universelle Einsetzbarkeit von 24 bis 60 V AC/DC vereinfacht die Planung und Lagerhaltung.
- Sicherheit nach internationalen Standards: Erfüllt die höchsten Anforderungen an elektrische Sicherheit und Zuverlässigkeit.
- Kompaktes Design: Ermöglicht eine platzsparende Installation in Schaltschränken.
Technische Spezifikationen und herausragende Merkmale
Die technischen Daten des LC1D25BNE Leistungsschützes unterstreichen seine professionelle Ausrichtung und seine Eignung für anspruchsvolle industrielle Anwendungen. Jedes Detail ist auf maximale Funktionalität und Langlebigkeit ausgelegt.
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Produktserie | TeSys D |
| Polanzahl | 3-polig |
| Hauptstromkreis Nennstrom (AC-3) | 25 A bei AC-3 Betrieb (bis 400V AC) |
| Spulenspannung | 24 – 60 V AC/DC (variable Spannung für universelle Anpassung) |
| Hilfskontakt-Konfiguration | 1 Öffner (NC) + 1 Schließer (NO) |
| Max. Schaltleistung bei 380/400V (AC-3) | 13 kW |
| Schutzart (Schutzleiter) | IP20 |
| Isolationsspannung | Bis 690 V |
| Umgebungstemperatur Betrieb | -25 °C bis +60 °C (erweiterter Temperaturbereich für anspruchsvolle Umgebungen) |
| Montageart | Auf Hutschiene (35 mm) oder Frontmontage |
| Elektrische Lebensdauer (AC-3) | Bis zu 1.500.000 Schaltspiele (bei Nennlast und Nennspannung) |
| Mechanische Lebensdauer | Bis zu 15.000.000 Schaltspiele |
| Materialien | Gehäuse und innere Komponenten aus hochwertigen, flammenhemmenden Kunststoffen und korrosionsbeständigen Metalllegierungen für maximale Langlebigkeit. |
| Anwendungsbereiche | Motorsteuerung, Schaltanlagen, Pumpen, Lüfter, Kompressoren, Beleuchtungssysteme, Heizungs- und Lüftungstechnik, allgemeine industrielle Automatisierung. |
Anwendungsbereiche: Wo Zuverlässigkeit zählt
Der LC1D25BNE Leistungsschütz ist ein unverzichtbares Bauteil in einer Vielzahl von industriellen und gewerblichen Anwendungen, bei denen eine präzise und sichere Schaltung von elektrischen Verbrauchern erforderlich ist. Seine Vielseitigkeit und Robustheit machen ihn zur ersten Wahl für:
- Motorsteuerungen: Ob für kleinere Pumpenmotoren oder größere Lüftungsventilatoren, der LC1D25BNE bietet die notwendige Leistung und Zuverlässigkeit für den sicheren Betrieb.
- Schaltanlagen und Verteilungen: Als zentrales Schaltglied in Industrieanlagen sorgt er für eine sichere Trennung und Verbindung von Stromkreisen.
- Automatisierungstechnik: In komplexen Steuerungssystemen dient er als zuverlässiger Schalter für verschiedene Aktoren und Maschinen.
- Gebäudetechnik: Von HLK-Systemen bis hin zu großen Beleuchtungsanlagen – die TeSys D-Serie gewährleistet einen stabilen Betrieb.
- Maschinenbau: Integriert in Sondermaschinen und Produktionslinien, wo Ausfallsicherheit und Langlebigkeit entscheidend sind.
Verständnis der TeSys D Technologie für Ihre Anwendung
Die TeSys D-Baureihe von Schneider Electric ist darauf ausgelegt, die Anforderungen moderner Industrieanwendungen zu erfüllen. Der LC1D25BNE Leistungsschütz integriert fortschrittliche Technologien, um eine überlegene Leistung zu bieten. Die 3-polige Ausführung ermöglicht die Steuerung von Drehstrommotoren, während die integrierten Hilfskontakte (1 NC, 1 NO) grundlegende Steuerungs- und Meldefunktionen übernehmen können. Dies spart Platz im Schaltschrank und vereinfacht die Verdrahtung. Die universelle Spulenspannung von 24 bis 60 V AC/DC bietet zudem eine hohe Flexibilität bei der Planung und Implementierung, da sie die Anpassung an verschiedene Stromversorgungen ermöglicht.
Der Schutz vor Überlastung und Kurzschluss ist eine primäre Aufgabe von Leistungsschützen. Der LC1D25BNE ist für die direkte Ansteuerung von Motoren im AC-3-Bereich konzipiert, was ihn zu einer robusten Wahl für die typischen Lasten in der Industrie macht. Seine interne Konstruktion mit robusten Kontaktmaterialien minimiert den Verschleiß bei jedem Schaltvorgang, was zu einer signifikanten Verlängerung der Lebensdauer im Vergleich zu einfacheren Schaltern führt. Die klare Kennzeichnung und die einfache Montage auf einer 35 mm Hutschiene oder durch Frontmontage runden das benutzerfreundliche Design ab.
Die Einhaltung internationaler Normen wie IEC 60947-4-1 gewährleistet, dass der LC1D25BNE den höchsten Sicherheitsstandards entspricht. Dies ist nicht nur eine Anforderung für die Zertifizierung von Anlagen, sondern auch ein Garant für die Sicherheit von Personal und Betriebsmitteln. Die Fähigkeit, auch unter schwierigen Umgebungsbedingungen wie hohen oder niedrigen Temperaturen zuverlässig zu arbeiten, macht den LC1D25BNE zu einer sicheren Investition in die Zuverlässigkeit Ihrer elektrischen Systeme.
Die Reduzierung des Energieverbrauchs ist ein zunehmend wichtiger Faktor in der modernen Industrie. Die Spulentechnologie des LC1D25BNE ist optimiert, um eine geringe Anzugs- und Halteleistung zu erzielen. Dies bedeutet, dass der Schütz weniger Energie verbraucht, was sich direkt auf die Betriebskosten auswirkt und gleichzeitig die Wärmeentwicklung im Schaltschrank reduziert. Eine geringere Wärmeentwicklung trägt wiederum zur Langlebigkeit anderer elektronischer Komponenten im Schaltschrank bei und verbessert die allgemeine Betriebssicherheit.
Die Integration von Hilfskontakten ist ein entscheidendes Merkmal, das den LC1D25BNE von einfachen Leistungsschützen abhebt. Die Kombination aus einem Öffner (NC) und einem Schließer (NO) ermöglicht eine Vielzahl von Steuerungslogiken. Der NC-Kontakt kann beispielsweise zur Überwachung des Schützstatus oder als Teil einer Sicherheitsverriegelung eingesetzt werden. Der NO-Kontakt eignet sich hervorragend zur Signalisierung der Schützstellung oder zur Ansteuerung von Indikatorleuchten. Diese Funktionalität ist essentiell für die Implementierung von komplexen Automatisierungslösungen und erhöht die Flexibilität Ihrer Anlagen.
Die Wahl des richtigen Leistungsschützes hat direkte Auswirkungen auf die Effizienz, Sicherheit und Lebensdauer Ihrer elektrischen Anlagen. Der LC1D25BNE Leistungsschütz aus der TeSys D-Serie von Schneider Electric bietet eine Kombination aus bewährter Technologie, robuster Bauweise und durchdachtem Design, die ihn zur optimalen Wahl für professionelle Anwendungen macht. Die Fähigkeit, auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren, sowie die Energieeffizienz und die vielfältigen Einsatzmöglichkeiten, machen ihn zu einem Eckpfeiler jeder modernen Industrieinstallation.
FAQ – Häufig gestellte Fragen zu LC1D25BNE – Leistungsschütz, TeSys D, 3 -pol, 1 NC, 1 NO, 24 … 60 V
Was ist die Hauptfunktion eines Leistungsschützes wie des LC1D25BNE?
Ein Leistungsschütz wie der LC1D25BNE dient primär der Steuerung und dem Schalten von elektrischen Lasten, insbesondere von Elektromotoren in industriellen Anwendungen. Er ermöglicht das Ein- und Ausschalten von Stromkreisen unter hohen Lastbedingungen und dient als wichtige Sicherheitskomponente.
Für welche Art von Anwendungen ist der LC1D25BNE Leistungsschütz besonders geeignet?
Der LC1D25BNE ist ideal für Anwendungen im Bereich der Motorsteuerung, von Pumpen, Lüftern, Kompressoren, Förderbändern sowie in Schaltanlagen und industriellen Automatisierungssystemen, wo eine hohe Schaltleistung und Zuverlässigkeit gefordert sind.
Was bedeutet die Konfiguration „1 NC, 1 NO“ bei den Hilfskontakten?
Die Angabe „1 NC, 1 NO“ bedeutet, dass der Leistungsschütz über einen Schließerkontakt (NO – Normally Open) und einen Öffnerkontakt (NC – Normally Closed) verfügt. Diese Hilfskontakte werden für Steuerungs-, Melde- und Verriegelungsfunktionen in der Steuerung eingesetzt.
Warum ist die Spulenspannung von 24-60 V AC/DC vorteilhaft?
Eine variable Spulenspannung von 24-60 V AC/DC (Wechsel- und Gleichstrom) bietet eine hohe Flexibilität bei der Installation. Sie ermöglicht die Anpassung an unterschiedliche Stromversorgungsnetze und vereinfacht die Planung und Lagerhaltung, da ein Schütz für verschiedene Spannungsbereiche eingesetzt werden kann.
Welchen Vorteil bietet die TeSys D-Serie gegenüber anderen Leistungsschützen?
Die TeSys D-Serie ist bekannt für ihre Robustheit, Langlebigkeit und ihre fortschrittliche Spulen-Technologie, die zu geringerem Energieverbrauch und weniger Wärmeentwicklung führt. Dies sorgt für eine höhere Betriebssicherheit und eine längere Lebensdauer.
Wie wird der LC1D25BNE Leistungsschütz montiert?
Der LC1D25BNE kann auf einer 35 mm Hutschiene montiert werden, was eine standardisierte und einfache Installation in Schaltschränken ermöglicht. Eine Frontmontage ist ebenfalls vorgesehen.
Welche Bedeutung hat die Angabe „AC-3“ bei der Nennstromangabe?
AC-3 ist eine Schaltspielkategorie nach IEC 60947-4-1, die das Schalten von Käfigläufermotoren im Anlauf und Ausschalten unter normaler Last beschreibt. Die Angabe von 25 A bei AC-3 Betrieb bedeutet, dass der Schütz für diese spezifische Motorlast ausgelegt ist.
