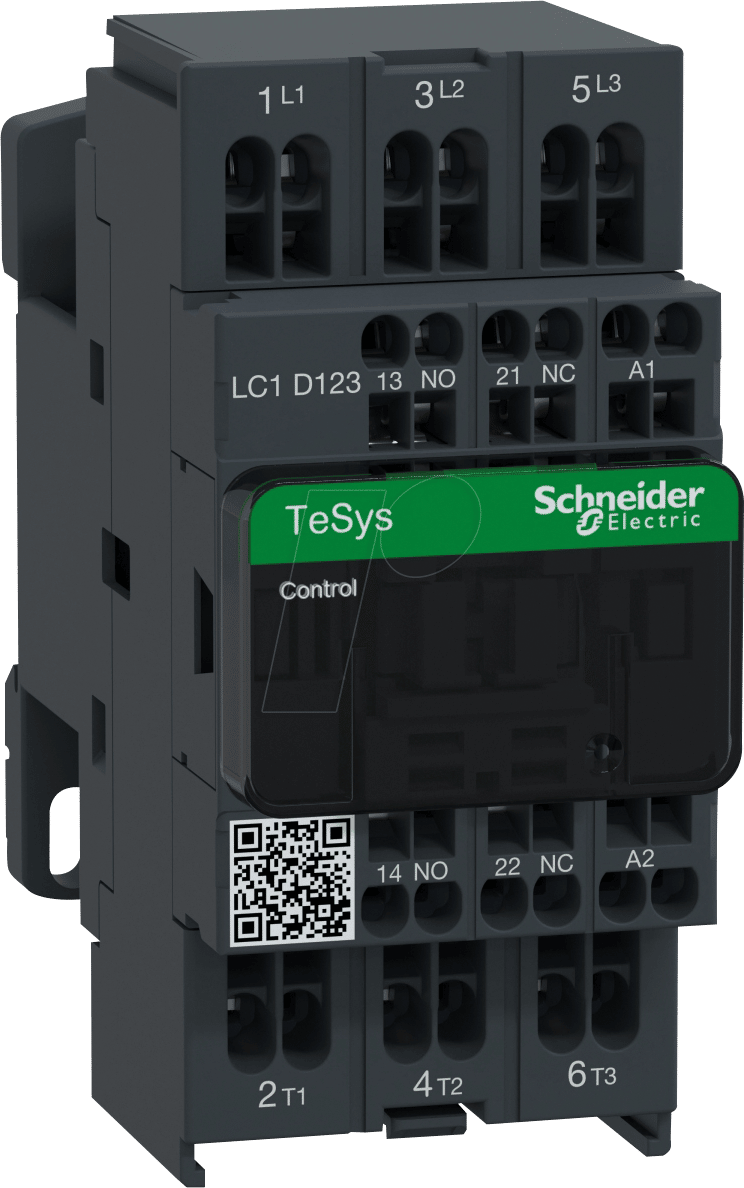

Zuverlässige Steuerung für Ihre Anlagen: Der LC1D123P7 Leistungsschütz von Schneider Electric
Sie suchen eine robuste und präzise Lösung zur Steuerung Ihrer elektrischen Lasten? Der LC1D123P7 Leistungsschütz aus der TeSys D Serie von Schneider Electric bietet genau das. Dieses dreipolige Schaltgerät mit einer Schließer- und einer Öffnerkontaktkonfiguration ist konzipiert für höchste Zuverlässigkeit im industriellen Umfeld und für anspruchsvolle Automatisierungsaufgaben. Ideal für Elektrofachkräfte, Anlagenbauer und Instandhalter, die eine langlebige und sichere Schaltkomponente benötigen.
Warum der LC1D123P7 die überlegene Wahl ist
Im Vergleich zu einfacheren Schaltschützen zeichnet sich der LC1D123P7 durch seine fortschrittliche TeSys D Technologie aus. Dies bedeutet nicht nur eine höhere Schaltleistung und Langlebigkeit, sondern auch eine optimierte Sicherheit und einfachere Integration in komplexe Schaltanlagen. Die präzise gefertigten Kontakte und die bewährte Bauweise garantieren einen zuverlässigen Betrieb auch unter extremen Bedingungen, was Ausfallzeiten minimiert und die Effizienz Ihrer Systeme maximiert.
Technische Überlegenheit und Anwendungsbereiche
Der LC1D123P7 Leistungsschütz ist ein Kernstück moderner Schaltanlagen. Seine 3-polige Ausführung ermöglicht die gleichzeitige Steuerung von drei Phasen, was ihn zum idealen Kandidaten für Motorschutzanwendungen, Heizsysteme, Beleuchtungssteuerungen und allgemeine Schaltlasten macht. Die integrierte Hilfskontakt-Kombination (1x NC, 1x NO) bietet zusätzliche Flexibilität für Rückmeldungen und Verriegelungsfunktionen in komplexen Steuerungslogiken.
Hauptvorteile des LC1D123P7
- Hohe Schaltleistung: Entwickelt für die Schaltung von Wechselstrommotoren und anderen induktiven Lasten bis zu 12A bei AC-3 Nutzungskategorie.
- Robustheit und Langlebigkeit: Die TeSys D Serie steht für kompromisslose Qualität und eine lange Lebensdauer, auch bei häufigen Schaltspielen.
- Sicherheitsorientiertes Design: Erfüllt internationale Normen und bietet integrierte Schutzfunktionen für den sicheren Betrieb.
- Flexibilität durch Hilfskontakte: Die Kombination aus einem Öffner (NO) und einem Schließer (NC) Kontakt erweitert die Möglichkeiten zur Überwachung und Steuerung.
- Einfache Montage und Verdrahtung: Konzipiert für eine schnelle und unkomplizierte Installation auf DIN-Schienen oder Frontplatten.
- Zuverlässige Spulensteuerung: Die 230V AC-Spule sorgt für eine stabile und zuverlässige Ansteuerung des Schützes.
- Kompakte Bauform: Spart wertvollen Platz im Schaltschrank, ohne Kompromisse bei der Leistung einzugehen.
Detaillierte Spezifikationen und Materialgüte
Die Konstruktion des LC1D123P7 basiert auf hochwertigen Materialien, die auf Langlebigkeit und Widerstandsfähigkeit ausgelegt sind. Die internen Kontakte sind aus einer robusten Silber-Nickel-Legierung gefertigt, die eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit gewährleistet, selbst unter rauen Umgebungsbedingungen.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Leistungsschütz |
| Serie | TeSys D |
| Hersteller | Schneider Electric |
| Anzahl der Pole | 3 |
| Betriebsspannung Spule | 230 V AC |
| Anzahl Schließerkontakte (NO) | 1 |
| Anzahl Öffnerkontakte (NC) | 1 |
| Nennbetriebsstrom (AC-3, 400V) | 12 A |
| Isolationsspannung | 690 V |
| Anschlussart | Schraubklemmen |
| Montageart | Tragschiene (35mm), Frontplattenmontage |
| Umgebungstemperatur (Betrieb) | -25 °C bis +60 °C |
| Konformität | IEC 60947-4-1, IEC 60947-5-1 |
| Material der Kontakte | Silber-Nickel-Legierung (AgNi) für optimale Leitfähigkeit und Langlebigkeit |
| Gehäusematerial | Hochleistungs-Kunststoff für industrielle Umgebungen, UV-beständig |
| Einsatzgebiete | Motorschutz, Heizungssteuerungen, Pumpensteuerungen, Beleuchtung, Lüftung |
Innovative Technologie und Konstruktionsmerkmale
Die TeSys D Serie von Schneider Electric integriert bewährte Technologien für maximale Leistung. Die mechanische Lebensdauer des LC1D123P7 ist auf Millionen von Schaltspielen ausgelegt, was seine Zuverlässigkeit unterstreicht. Die Spule ist für eine breite Temperaturbandbreite ausgelegt und bietet eine zuverlässige Ansteuerung auch bei Schwankungen der Netzspannung. Die Schraubklemmen ermöglichen eine sichere und dauerhafte elektrische Verbindung, die auch Vibrationen standhält.
Optimierung Ihrer Energieeffizienz und Sicherheit
Durch die präzise Steuerung und die Minimierung von Schaltverlusten trägt der LC1D123P7 zur Optimierung der Energieeffizienz Ihrer Anlagen bei. Die integrierten Sicherheitsmerkmale, wie die redundante Konstruktion der Kontakte, minimieren das Risiko von unerwünschten Schaltzuständen und gewährleisten die Sicherheit des Bedienpersonals und der Anlage selbst.
Nahtlose Integration in Automatisierungssysteme
Der LC1D123P7 Leistungsschütz ist ideal für die Integration in kleinere bis mittelgroße Automatisierungslösungen. Die Kombination aus Hauptkontakten und den flexiblen Hilfskontakten ermöglicht die einfache Anbindung an SPS-Systeme (Speicherprogrammierbare Steuerungen) zur Überwachung und Steuerung von Prozessabläufen. Die Standard-Montageoptionen erleichtern die Integration in bestehende oder neue Schaltschrankdesigns.
Nachhaltigkeit und Umweltverträglichkeit
Schneider Electric verpflichtet sich zu nachhaltigen Produktionspraktiken. Der LC1D123P7 wird unter Berücksichtigung von Umweltstandards gefertigt, wobei auf die Reduzierung von schädlichen Substanzen und die Optimierung der Ressourceneffizienz geachtet wird. Die hohe Langlebigkeit des Produkts trägt zudem zur Reduzierung von Abfall bei.
FAQ – Häufig gestellte Fragen zu LC1D123P7 – Leistungsschütz, TeSys D, 3 -pol, 1 NC, 1 NO, 230 V
Kann der LC1D123P7 für die Steuerung von Motoren mit unterschiedlichen Spannungen verwendet werden?
Der LC1D123P7 ist primär für die Steuerung von Wechselstrommotoren mit einer Nennspannung von bis zu 400V bei Verwendung der AC-3 Nutzungskategorie ausgelegt. Die Spulenspannung beträgt 230V AC. Für Motoren mit anderen Spannungen oder Frequenzen sind möglicherweise Anpassungen oder andere Schütztypen erforderlich.
Welche Art von Lasten kann der LC1D123P7 sicher schalten?
Der Leistungsschütz ist für die Schaltung von Wechselstromlasten konzipiert, insbesondere für Elektromotoren (AC-3 Nutzungskategorie). Er eignet sich auch für ohmsche Lasten (AC-1 Nutzungskategorie) wie Heizungen oder Beleuchtungsanlagen, jedoch mit entsprechend angepassten Nennstromwerten.
Wie wird der LC1D123P7 Leistungsschütz installiert?
Die Installation erfolgt üblicherweise auf einer 35mm Norm-Tragschiene (DIN-Schiene) im Schaltschrank. Alternativ ist auch eine Frontplattenmontage möglich. Die Verdrahtung erfolgt über die robusten Schraubklemmen.
Was bedeuten die Hilfskontakte 1 NC und 1 NO?
Ein NC-Kontakt (Normally Closed) ist im Ruhezustand geschlossen und öffnet, wenn der Schütz angezogen wird. Ein NO-Kontakt (Normally Open) ist im Ruhezustand offen und schließt, wenn der Schütz angezogen wird. Diese Kontakte werden für Steuerungs-, Melde- und Verriegelungsfunktionen verwendet.
Wie ist die Lebensdauer des LC1D123P7 Leistungsschützes?
Der LC1D123P7 zeichnet sich durch eine hohe mechanische und elektrische Lebensdauer aus. Je nach Schaltfrequenz und Belastung kann die elektrische Lebensdauer mehrere hunderttausend bis über eine Million Schaltspiele betragen.
Welche Schutzart hat der LC1D123P7?
Das Gerät selbst ist so konzipiert, dass es in einem Schaltschrank verbaut wird. Die Schutzart bezieht sich auf die Gehäusekonstruktion und die Isolierung, die gemäß den relevanten Normen für den Einsatz im industriellen Umfeld ausgelegt ist.
Ist der LC1D123P7 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Der LC1D123P7 ist für den allgemeinen industriellen Einsatz konzipiert und nicht speziell für explosionsgefährdete Bereiche zertifiziert. Für solche Anwendungen sind spezielle ATEX-zertifizierte Schütze erforderlich.
