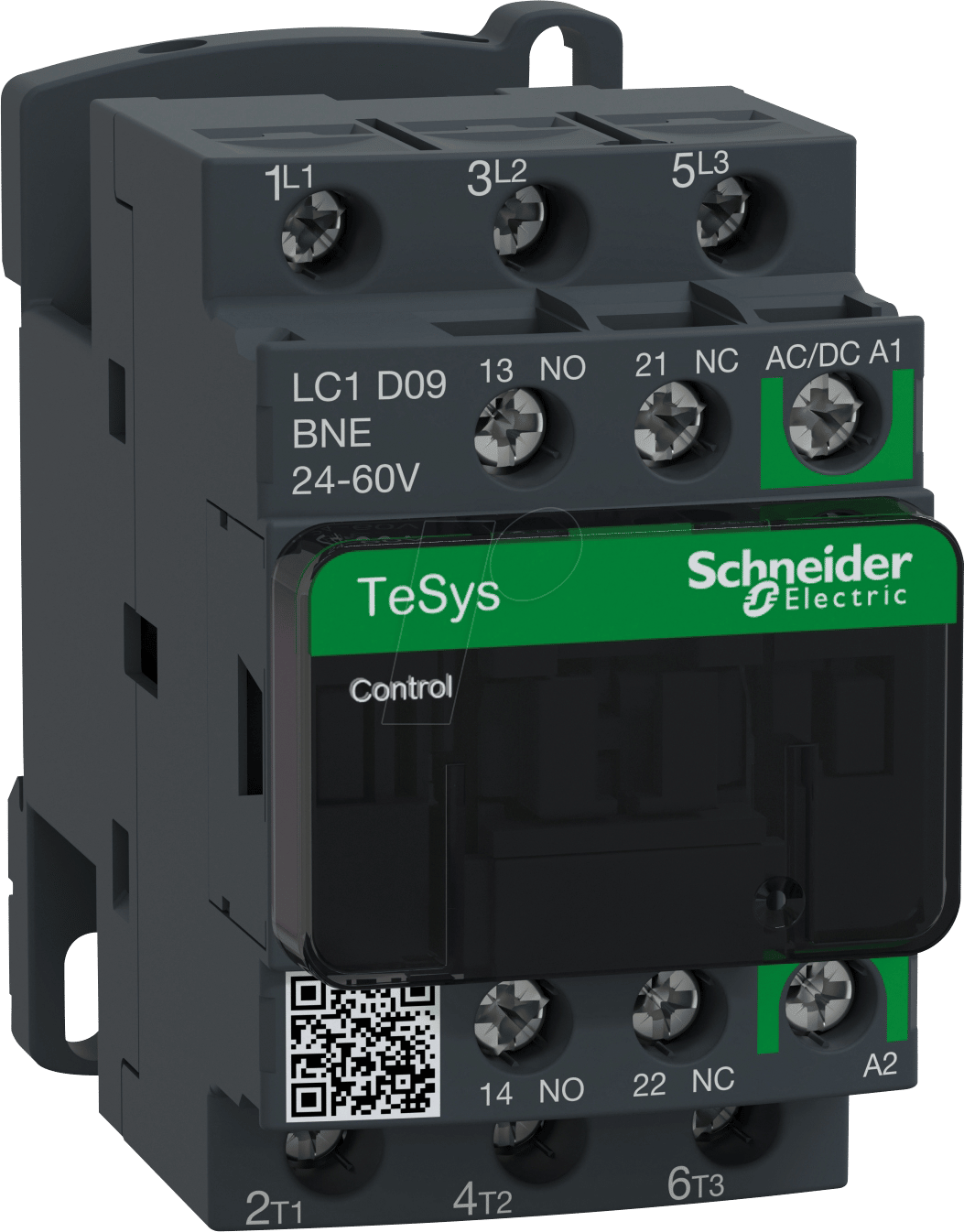

Zuverlässige Steuerung von Elektroinstallationen: Der TeSys D Leistungsschütz LC1D09BNE
Wenn es um die sichere und effiziente Steuerung von Motoren und anderen elektrischen Verbrauchern geht, sind Leistungsschütze unverzichtbar. Der LC1D09BNE von Schneider Electric aus der TeSys D-Serie bietet mit seiner robusten Bauweise und präzisen Schaltfunktion die ideale Lösung für professionelle Elektroinstallationen. Dieser 3-polige Leistungsschütz eignet sich hervorragend für Elektriker, Anlagenbauer und Instandhaltungstechniker, die eine zuverlässige und langlebige Komponente für ihre Schaltanlagen benötigen, um elektrische Maschinen sicher zu starten, zu stoppen und zu schützen.
Herausragende Leistungsmerkmale des TeSys D Leistungsschützes
Der LC1D09BNE zeichnet sich durch eine Leistungsfähigkeit von 4 kW bei einem Nennstrom von 9 A aus. Diese Spezifikationen machen ihn zu einer vielseitigen Komponente für eine breite Palette von Anwendungen, von kleinen Industrieanlagen bis hin zu komplexeren Steuerungssystemen. Seine Konstruktion, basierend auf der bewährten TeSys D-Architektur von Schneider Electric, garantiert eine hohe Schaltspielzahl und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Im Vergleich zu einfacheren Schützen oder Relais bietet dieser Leistungsschütz eine deutlich höhere Schaltleistung und integrierte Schutzfunktionen, die die Langlebigkeit angeschlossener Geräte gewährleisten.
Präzise Schaltlogik und Konfiguration
Mit seiner Konfiguration von 1 Schließer (NO) und 1 Öffner (NC) Kontakt ermöglicht der LC1D09BNE eine flexible Signalverarbeitung und Steuerung. Diese Kombination ist entscheidend für die Implementierung von Sicherheitsfunktionen und die präzise Überwachung des Betriebszustands von Maschinen. Der integrierte Hilfskontakt ermöglicht die Rückmeldung über den Schaltzustand an eine übergeordnete Steuerungseinheit, was die Diagnose und Fehlerbehebung vereinfacht. Die hohe Schaltfrequenz, die diese Leistungsschütze bewältigen können, minimiert Ausfallzeiten und maximiert die Produktivität.
Robuste Bauweise für industrielle Umgebungen
Die TeSys D-Serie ist bekannt für ihre Widerstandsfähigkeit gegenüber Umwelteinflüssen wie Staub, Feuchtigkeit und Vibrationen. Dies wird durch hochwertige Materialien und eine sorgfältige Verarbeitung erreicht, die eine lange Lebensdauer auch in industriellen Umgebungen gewährleistet. Die kompakte Bauform erleichtert die Integration in Schaltschränke und reduziert den Platzbedarf. Die klar definierten Anschlussklemmen und die intuitive Montage ermöglichen eine schnelle und sichere Installation durch qualifiziertes Fachpersonal.
Vorteile des LC1D09BNE im Überblick
- Hohe Schaltleistung: Geeignet für Motoren bis 4 kW und Nennströme bis 9 A, was eine breite Anwendungspalette abdeckt.
- Flexibler Kontaktaufbau: 1 Schließer und 1 Öffner Kontakt bieten vielfältige Möglichkeiten zur Steuerung und Signalgebung.
- Zuverlässige TeSys D-Technologie: Bewährte Konstruktion von Schneider Electric für maximale Lebensdauer und Betriebssicherheit.
- Kompakte Bauform: Einfache Integration in bestehende oder neue Schaltschranklösungen.
- Robustheit: Entwickelt für den Einsatz unter anspruchsvollen industriellen Bedingungen.
- Einfache Installation: Klare Anschlüsse und Montagemöglichkeiten erleichtern die Handhabung durch Fachpersonal.
- Energieeffizienz: Optimierte Leistung für reduzierten Energieverbrauch im Betrieb.
- Sicherheitsorientiert: Ermöglicht die Implementierung wichtiger Sicherheitsfunktionen zur Anlagenabsicherung.
Technische Spezifikationen und Materialgüte
| Kategorie | Spezifikation/Merkmal |
|---|---|
| Produktserie | TeSys D |
| Typ | Leistungsschütz |
| Anzahl der Pole | 3-polig |
| Hauptkontakte | 1 Schließer (NO), 1 Öffner (NC) |
| Nennleistung (AC-3) | 4 kW bei 400/415 V AC |
| Nennbetriebsstrom (AC-3) | 9 A bei 400/415 V AC |
| Steuerspannung | 230 V AC (typisch, genaue Angabe je nach Ausführung prüfen) |
| Schaltspielzahl (mechanisch) | Bis zu 15 Millionen Schaltspiele |
| Schaltspielzahl (elektrisch) | Optimiert für hohe Standzeit je nach Lastart |
| Umgebungstemperatur im Betrieb | -25 °C bis +60 °C |
| Schutzart | IP20 (Basisgerät), erweiterbar mit Zubehör |
| Material und Haptik | Hochwertiger thermoplastischer Kunststoff für Gehäuse und Kontaktelemente, gewährleistet Isolationsfestigkeit und mechanische Stabilität. Griffige Bedienelemente für sicheres Handling. |
| Design-Merkmale | Kompaktes, modulares Design für einfache Erweiterbarkeit und Zubehörintegration. Schraubklemmen für sichere Verdrahtung. |
| Anwendungsgebiete | Motorsteuerungen in Industrie, Gewerbe und Haustechnik; Schaltvorgänge in Verteilungen; Ersatzstromschaltungen; Lasttrennung. |
Erweiterte Einsatzmöglichkeiten und Kompatibilität
Der LC1D09BNE ist Teil des umfassenden TeSys D-Ökosystems von Schneider Electric. Dies bedeutet, dass eine Vielzahl von Zubehörteilen wie Überspannungsschutzmodule, Zeitrelais, Schutzmodule und sogar drahtlose Steuerungsmodule nahtlos integriert werden können. Diese Modularität ermöglicht es, spezifische Anforderungen jeder Anwendung zu erfüllen und die Funktionalität des Schützes zu erweitern. Die einfache Montage von Zubehör auf die Vorderseite oder Seite des Schützes spart wertvolle Zeit bei der Installation und Wartung. Die Kompatibilität mit globalen Standards und Normen stellt sicher, dass der LC1D09BNE in nahezu jeder elektrischen Anlage eingesetzt werden kann.
Die Bedeutung von Leistungsschützen in der modernen Automatisierung
In der heutigen automatisierten Fertigung und Prozesssteuerung spielen Leistungsschütze eine zentrale Rolle. Sie sind die Gates, die den Stromfluss zu elektrischen Maschinen und Geräten steuern. Ein zuverlässiger Leistungsschütz wie der LC1D09BNE gewährleistet nicht nur den ordnungsgemäßen Betrieb, sondern schützt auch vor Überlastungen und Kurzschlüssen, was zu teuren Ausfällen und potenziellen Gefahren führen kann. Die präzise und sichere Schaltung von Motoren ist entscheidend für die Effizienz und Sicherheit von Produktionsanlagen. Die Investition in hochwertige Leistungsschütze ist daher eine Investition in die Betriebssicherheit und Wirtschaftlichkeit.
FAQ – Häufig gestellte Fragen zu LC1D09BNE – Leistungsschütz, TeSys D, 3-pol, 1 Schließer/1 Öffner, 4 kW, 9 A
Was ist die Hauptfunktion eines Leistungsschützes wie dem LC1D09BNE?
Die Hauptfunktion eines Leistungsschützes ist das ferngesteuerte Schalten von elektrischen Verbrauchern, insbesondere von Elektromotoren. Er dient dazu, Geräte sicher ein- und auszuschalten, zu steuern und vor Überlastung zu schützen.
Für welche Art von Motoren ist der LC1D09BNE geeignet?
Der LC1D09BNE ist für die Steuerung von Motoren konzipiert, deren Nennleistung bis zu 4 kW bei der typischen AC-3-Anwendung (Anlassen von Käfigläufermotoren) und einem Nennstrom von 9 A liegt. Dies deckt eine breite Palette von Industriemotoren ab.
Wie wird die Konfiguration mit 1 Schließer und 1 Öffner Kontakt genutzt?
Diese Konfiguration ist sehr flexibel. Der Schließerkontakt (NO) wird typischerweise für die Einschaltsperre oder zur Steuerung des Motorlaufs verwendet, während der Öffnerkontakt (NC) oft für Not-Aus-Schaltungen, zur Rückmeldung des Betriebszustands oder für Verriegelungsfunktionen eingesetzt wird.
Ist der LC1D09BNE für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit oder Staub geeignet?
Der LC1D09BNE hat eine Grundschutzart von IP20. Für anspruchsvollere Umgebungen mit erhöhter Feuchtigkeit oder Staubexposition können entsprechende Schaltschranklösungen oder zusätzliche Schutzkapselungen erforderlich sein. Die TeSys D-Serie bietet hierfür auch entsprechende Zubehörlösungen.
Was bedeutet die Bezeichnung „AC-3“ in Bezug auf die Leistung des Schützes?
AC-3 ist eine Schaltspielklasse nach IEC 60947-4-1, die das Anlassen und Abschalten von Käfigläufermotoren beschreibt. Diese Klasse repräsentiert eine der häufigsten und anspruchsvollsten Anwendungen für Leistungsschütze im industriellen Umfeld.
Kann der LC1D09BNE mit anderen Komponenten der TeSys D-Serie kombiniert werden?
Ja, der LC1D09BNE ist integraler Bestandteil des TeSys D-Systems. Er kann nahtlos mit einer Vielzahl von Zubehörteilen wie Hilfskontakten, Schutzrelais, Zeitrelais und anderen Modulen kombiniert werden, um komplexe Steuerungs- und Schutzfunktionen zu realisieren.
Welche Vorteile bietet der LC1D09BNE gegenüber einem einfachen Schütz oder Relais?
Der LC1D09BNE bietet eine höhere Schaltleistung, eine robustere Bauweise für industrielle Anwendungen, eine höhere Lebensdauer bei häufigen Schaltspielen und ist Teil eines modularen Systems, das erweiterte Funktionen und Schutzoptionen ermöglicht. Er ist speziell für hohe Stromstärken und die anspruchsvollen Schaltbedingungen von Motoren ausgelegt.
