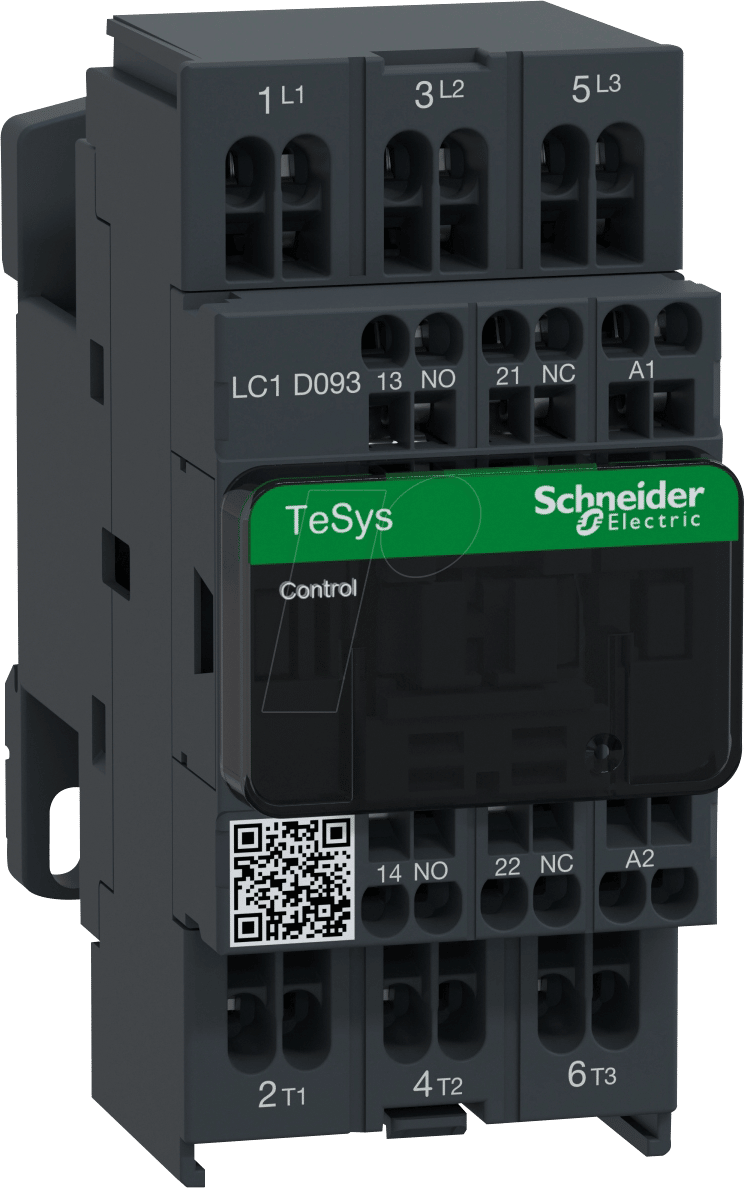

Zuverlässige Schaltfunktion für Ihre Industrieanwendungen: LC1D093P7 Leistungsschütz
Sie suchen eine robuste und zuverlässige Lösung zur Steuerung Ihrer elektrischen Anlagen? Der LC1D093P7 Leistungsschütz aus der TeSys D-Serie von Schneider Electric ist die Antwort für Elektrofachkräfte und Ingenieure, die eine präzise und sichere Schaltung von Motoren und anderen Lasten bis zu 9A benötigen. Dieses 3-polige Schütz mit einer Schließer- (NO) und einer Öffner- (NC) Hilfskontakt garantiert eine fehlerfreie Funktionalität und minimiert das Risiko unerwarteter Betriebsunterbrechungen in anspruchsvollen Umgebungen.
Überlegene Leistung und Sicherheit mit TeSys D
Der LC1D093P7 setzt neue Maßstäbe in puncto Zuverlässigkeit und Langlebigkeit. Im Gegensatz zu herkömmlichen Leistungsschützen, die oft anfällig für Verschleiß und Umwelteinflüsse sind, bietet die TeSys D-Serie eine optimierte Konstruktion für maximale Performance. Die integrierte Spulentechnologie mit 230V AC Nennspannung ermöglicht eine stabile und effiziente Ansteuerung, während die robusten Kontakte und das Gehäuse für eine lange Lebensdauer auch unter hoher Beanspruchung sorgen. Dies bedeutet für Sie geringere Wartungskosten und eine erhöhte Anlagenverfügbarkeit.
Präzise Steuerung und flexible Integration
Die Kernkompetenz des LC1D093P7 liegt in seiner Fähigkeit, elektrische Lasten präzise und sicher zu schalten. Mit seiner Nennleistung von 9A ist er ideal für die Ansteuerung von Kleinmotoren, Heizsystemen oder Beleuchtungsanlagen geeignet. Die 3-polige Ausführung gewährleistet eine vollständige Trennung aller Phasen im ausgeschalteten Zustand, was ein entscheidender Sicherheitsfaktor ist. Die zusätzliche Ausrüstung mit einem Schließer- (1 NO) und einem Öffner- (1 NC) Hilfskontakt eröffnet vielfältige Möglichkeiten zur Signalübertragung und Verriegelung in komplexen Steuerkreisen.
Hervorragende elektrische Eigenschaften
Die technologische Überlegenheit des LC1D093P7 spiegelt sich in seinen herausragenden elektrischen Eigenschaften wider. Die speziell entwickelten Kontakte sind für eine hohe Schaltspielzahl ausgelegt, was eine außergewöhnliche Lebensdauer garantiert. Die Spulenkonstruktion ist auf Energieeffizienz und Zuverlässigkeit optimiert, selbst bei Spannungsschwankungen. Die Nennsteuerspannung von 230V AC ist ein Standard in vielen industriellen Umgebungen und ermöglicht eine einfache Integration in bestehende Systeme.
Robuste Bauweise für industrielle Anforderungen
Der LC1D093P7 wurde unter Berücksichtigung der rauen Bedingungen in industriellen Umgebungen entwickelt. Das Gehäusematerial ist resistent gegen Staub, Feuchtigkeit und chemische Einflüsse, wodurch eine zuverlässige Funktion auch unter widrigsten Bedingungen gewährleistet ist. Die kompakte Bauweise erleichtert die Montage in Schaltschränken mit begrenztem Platzangebot und ermöglicht eine effiziente Verdrahtung.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des LC1D093P7 macht ihn zu einer idealen Wahl für eine breite Palette von Anwendungen:
- Motorsteuerung: Sicheres Ein- und Ausschalten von Elektromotoren in Pumpen, Lüftern, Kompressoren und Förderbändern.
- Heiz- und Kühlsysteme: Steuerung von Heizungs- und Kühlanlagen in industriellen Prozessen und Gebäudetechnik.
- Beleuchtungssteuerung: Zuverlässige Schaltung von Industriebeleuchtungssystemen.
- Automatisierungstechnik: Integration in SPS-gesteuerte Anlagen zur Steuerung von Lasten.
- Maschinenbau: Einbau in Maschinen und Anlagen für präzise Schaltfunktionen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktname | Leistungsschütz TeSys D |
| Modellnummer | LC1D093P7 |
| Anzahl der Pole | 3 |
| Hilfskontakte | 1 NC (Öffner) + 1 NO (Schließer) |
| Nennsteuerspannung (AC) | 230 V |
| Nennbetriebsstrom (AC-3) | 9 A |
| Schaltleistung (AC-3 bei 400V) | 4 kW |
| Schutzart (Gehäuse) | IP20 (Anschlussklemmen), IP40 (Gehäuse) |
| Umgebungstemperatur (Betrieb) | -25 bis 55 °C |
| Montageart | DIN-Schiene (35mm) oder Direktmontage |
| Konformität | IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1 |
| Material der Kontakte | Silber-Nickel-Legierung (für hohe Leitfähigkeit und Verschleißfestigkeit) |
| Isolationsspannung | 690 V (gemäß IEC 60947-2) |
| Stoßspannungsfestigkeit | 8 kV |
Optimale Spulentechnologie für maximale Effizienz
Die Spule des LC1D093P7 ist ein zentrales Element für seine Leistung und Zuverlässigkeit. Mit einer Nennsteuerspannung von 230V AC ist sie für die weit verbreitete Netzfrequenz konzipiert. Die Konstruktion minimiert den Energieverbrauch im Betrieb, was sich positiv auf die Gesamteffizienz Ihrer Anlage auswirkt. Die Spule ist außerdem gegen Überspannungen geschützt und bietet eine lange Lebensdauer.
Ausgewählte Hilfskontakte für erweiterte Funktionalität
Die beiden integrierten Hilfskontakte – ein Öffner (NC) und ein Schließer (NO) – erweitern die Einsatzmöglichkeiten des Leistungsschützes erheblich. Der Öffnerkontakt kann beispielsweise zur Überwachung des Schützstatus oder zur Erstellung von Sicherheitsverriegelungen genutzt werden. Der Schließerkontakt eignet sich hervorragend zur Signalübertragung, beispielsweise zur Anzeige des eingeschalteten Zustands einer Last. Diese Konfiguration ermöglicht eine flexible Integration in komplexere Steuerlogiken und erhöht die Sicherheit Ihrer Systeme.
Sicherheit geht vor: Die Bedeutung von 3 Polen
Die Ausführung als 3-poliger Leistungsschütz ist für die sichere Abschaltung von Drehstrommotoren oder anderen dreiphasigen Verbrauchern unerlässlich. Im Gegensatz zu einpoligen Schaltern, die nur eine Phase trennen, stellt die 3-polige Variante sicher, dass alle drei Phasen des Stromnetzes unterbrochen werden, sobald das Schütz abfällt. Dies ist ein entscheidender Faktor zur Vermeidung von Schäden an der angeschlossenen Last und zur Gewährleistung der Sicherheit von Personen. Die vollständige Trennung im stromlosen Zustand ist ein Kernmerkmal moderner industrieller Sicherheitsstandards.
Einsatz in anspruchsvollen Umgebungen
Der LC1D093P7 ist für den Betrieb in einem breiten Temperaturbereich von -25°C bis +55°C ausgelegt. Die Schutzart des Gehäuses (IP40) schützt vor dem Eindringen von Festkörpern mit einem Durchmesser von mehr als 1 mm, während die Anschlussklemmen selbst mit IP20 geschützt sind, was eine sichere Verbindung gewährleistet. Diese robusten Eigenschaften machen das Leistungsschütz zur idealen Wahl für den Einsatz in Fabrikhallen, Werkstätten oder anderen Umgebungen, in denen widrige Bedingungen herrschen können.
FAQ – Häufig gestellte Fragen zu LC1D093P7 – Leistungsschütz, TeSys D, 3 -pol, 1 NC, 1 NO, 230 V
Was ist die Hauptfunktion eines Leistungsschützes wie dem LC1D093P7?
Ein Leistungsschütz wie der LC1D093P7 ist ein elektromechanisches Schaltgerät, das dazu dient, elektrische Lasten, insbesondere Motoren, mit hoher Leistung zu steuern und zu schalten. Er ermöglicht das ferngesteuerte Ein- und Ausschalten von Stromkreisen und dient als wichtige Komponente in der Automatisierungs- und Steuerungstechnik.
Für welche Arten von Lasten ist der LC1D093P7 Leistungsschütz am besten geeignet?
Der LC1D093P7 ist primär für die Schaltung von AC-Lasten konzipiert, insbesondere für Elektromotoren im AC-3 Anwendungsbereich bis zu einer Leistung von 4 kW bei 400V. Er kann aber auch für andere Lasten wie Heizwiderstände oder Beleuchtungssysteme eingesetzt werden, solange deren Strom- und Spannungsanforderungen innerhalb der Spezifikationen des Schützes liegen.
Was bedeuten die Angaben „1 NC“ und „1 NO“ bei den Hilfskontakten?
„1 NC“ steht für einen normally closed (Öffner) Hilfskontakt, der im Ruhezustand (wenn das Leistungsschütz nicht angezogen ist) geschlossen ist und sich öffnet, wenn das Schütz anzieht. „1 NO“ steht für einen normally open (Schließer) Hilfskontakt, der im Ruhezustand geöffnet ist und sich schließt, wenn das Schütz anzieht. Diese Kontakte dienen zur Signalübertragung oder zur Realisierung von Steuer- und Verriegelungsfunktionen.
Ist die Spulenspannung von 230V AC für alle industriellen Anwendungen geeignet?
Die Nennsteuerspannung von 230V AC ist eine der gebräuchlichsten Spannungen in industriellen Umgebungen und Netzwerken in vielen Ländern. Sie ermöglicht eine einfache Integration in bestehende elektrische Infrastrukturen. Bei der Auswahl ist jedoch stets sicherzustellen, dass die verfügbare Netzspannung mit der Nennsteuerspannung des Schützes übereinstimmt.
Wie wird der LC1D093P7 Leistungsschütz montiert?
Der LC1D093P7 ist für eine einfache Montage konzipiert. Er kann entweder auf einer Standard-Hutschiene (35mm DIN-Schiene) befestigt oder direkt an einer Montageplatte verschraubt werden. Beide Montagearten gewährleisten einen sicheren Halt und eine einfache Zugänglichkeit für Verdrahtung und Wartung.
Welche Vorteile bietet die TeSys D Serie im Vergleich zu anderen Leistungsschützen?
Die TeSys D Serie zeichnet sich durch eine hohe Schaltspielzahl, verbesserte Energieeffizienz, eine kompakte Bauform für platzsparende Installationen und eine hohe Zuverlässigkeit auch unter widrigen Umgebungsbedingungen aus. Die integrierten Hilfskontakte und die vielfältigen Zubehöroptionen bieten zudem eine hohe Flexibilität für verschiedenste Anwendungen.
Benötige ich spezielles Werkzeug für die Installation des LC1D093P7?
Für die Installation des LC1D093P7 werden Standard-Werkzeuge benötigt, die in der Elektrotechnik üblich sind, wie z.B. Schraubendreher für die Anschlussklemmen. Die Befestigung auf der Hutschiene erfordert in der Regel keine speziellen Werkzeuge. Für die Verdrahtung sind geeignete Kabelschuhe und eine Abisolierzange empfehlenswert.
