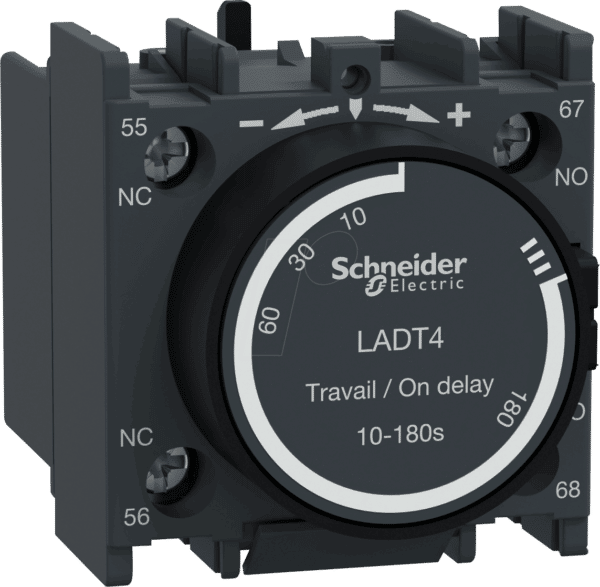

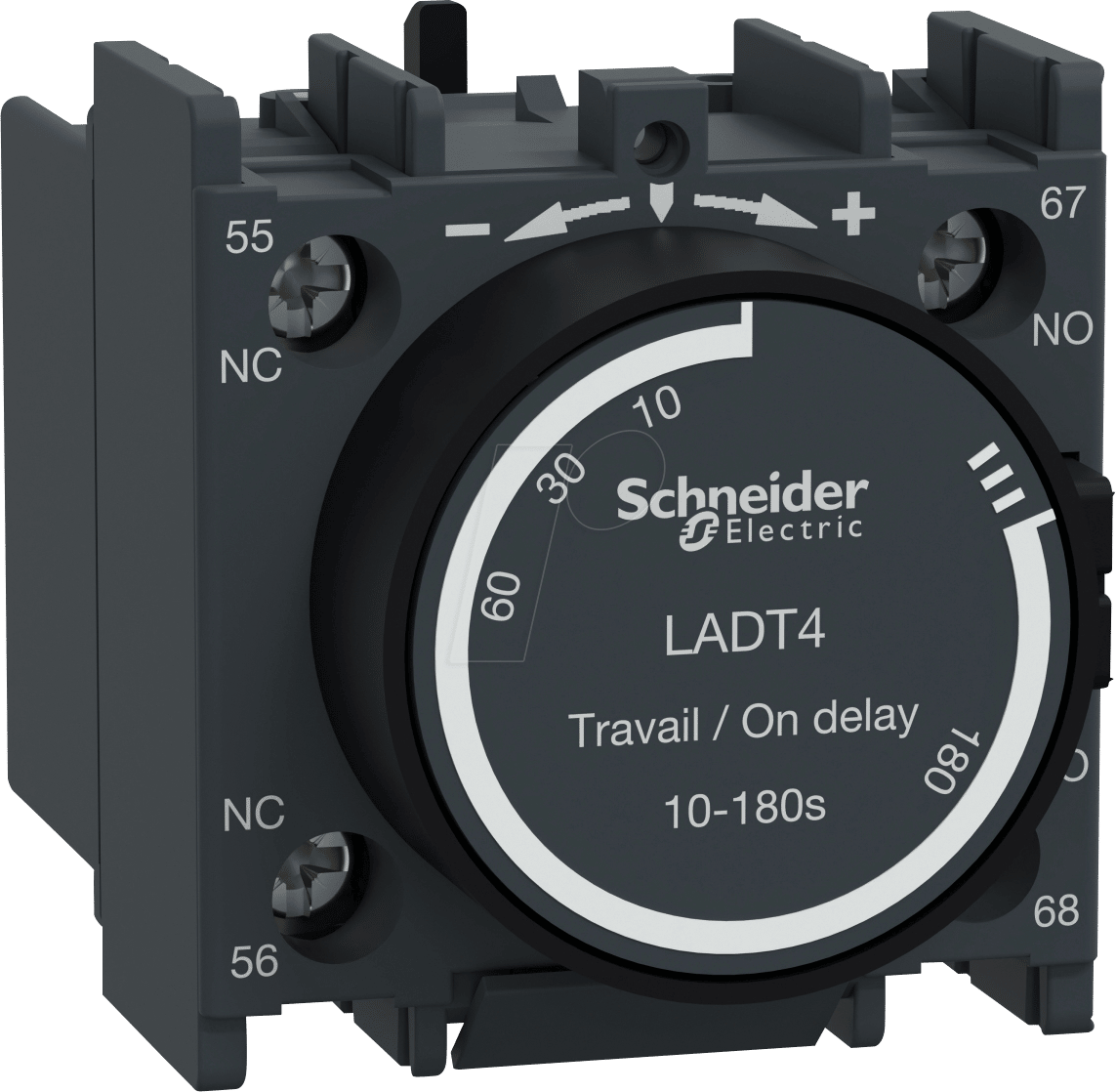

LADT4 – Der Präzisions-Zeitblock für zuverlässige Schaltungen
Sie benötigen eine zuverlässige und präzise Lösung zur Steuerung zeitabhängiger Schaltvorgänge in industriellen Automatisierungsumgebungen? Der LADT4 Zeitblock, Teil der renommierten TeSys D Serie von Schneider Electric, bietet genau diese Funktionalität. Speziell entwickelt für Schaltschrankbauer, Anlagenplaner und Instandhaltungstechniker, gewährleistet dieser Zeitblock die exakte Auslösung und Verzögerung von elektrischen Kontakten und optimiert so komplexe Schaltsequenzen.
Optimale Schaltfunktionen für industrielle Anforderungen
Der LADT4 Zeitblock zeichnet sich durch seine integrierten Schaltkontakte aus, die eine flexible Konfiguration von zeitverzögerten Schaltungen ermöglichen. Mit einer Kombination aus einem Schließer (NC) und einem Öffner (NO) Kontakt bietet er die notwendige Vielseitigkeit für eine breite Palette von Steuerungsaufgaben. Der Schraubanschluss sorgt für eine sichere und dauerhafte elektrische Verbindung, die Vibrationen standhält und Ausfallzeiten minimiert. Im Vergleich zu Standard-Zeitverzögerungsrelais, die oft zusätzliche externe Verdrahtung erfordern, integriert der LADT4 diese Funktionalität nahtlos in die TeSys D Kontaktorenbaureihe, was zu einer erheblichen Reduzierung der Installationskomplexität und des Platzbedarfs im Schaltschrank führt.
Technische Überlegenheit und Zuverlässigkeit der TeSys D Serie
Die TeSys D Serie von Schneider Electric steht seit Jahrzehnten für Robustheit und Langlebigkeit in anspruchsvollen industriellen Umgebungen. Der LADT4 Zeitblock profitiert von dieser etablierten Qualität. Seine Konstruktion ist auf höchste Zuverlässigkeit ausgelegt, selbst unter extremen Bedingungen wie Temperaturschwankungen, hoher Luftfeuchtigkeit oder Staubbelastung. Die präzise Zeitwahl ermöglicht eine akkurate Steuerung von Motoren, Lüftern, Pumpen oder Beleuchtungssystemen, bei denen exakte Schaltzeitpunkte kritisch sind. Die Integration in das TeSys D Ökosystem ermöglicht zudem eine einfache Montage und Verdrahtung, was die Effizienz im Schaltschrankbau deutlich steigert.
Vorteile des LADT4 Zeitblocks im Überblick
- Präzise Zeitverzögerung: Ermöglicht exakte Schaltzeitpunkte für optimierte Prozessabläufe.
- Integrierte Schaltelemente: 1 Schließer (NC) und 1 Öffner (NO) Kontakt für vielseitige Steuerungsaufgaben.
- Sichere Schraubanschlüsse: Gewährleisten eine robuste und vibrationsfeste elektrische Verbindung.
- Nahtlose Integration: Passt perfekt zu TeSys D Kontaktoren und reduziert Verdrahtungsaufwand.
- Kompaktes Design: Spart wertvollen Platz im Schaltschrank.
- Hohe Schaltleistung: Entwickelt für zuverlässigen Betrieb in industriellen Anwendungen.
- Langlebigkeit: Gefertigt nach höchsten Qualitätsstandards für eine lange Lebensdauer.
Umfassende Spezifikationen und Einsatzmöglichkeiten
Der LADT4 Zeitblock ist ein unverzichtbares Modul für jeden, der Wert auf präzise und zuverlässige Schaltungen legt. Er findet Anwendung in einer Vielzahl von industriellen Bereichen, darunter die Maschinensteuerung, Prozessautomatisierung, Gebäudetechnik und Energieverteilung. Seine Fähigkeit, zeitverzögerte Ein- und Ausschaltfunktionen zu realisieren, ist entscheidend für die Steuerung von sequenziellen Abläufen, die Verhinderung von Gleichzeitigkeitsfehlern und die Optimierung des Energieverbrauchs.
Anwendungsbeispiele
- Motorsteuerung: Steuerung von Stern-Dreieck-Anläufen oder die zeitverzögerte Zuschaltung von Hilfskreisen.
- Lüftungs- und Klimaanlagen: Verzögerte Ein- oder Ausschaltung von Lüftern zur optimalen Luftführung oder Entlüftung.
- Pumpensysteme: Sicherstellung von Überlappungszeiten bei Mehrpumpensystemen oder die zeitverzögerte Abschaltung zur Entleerung von Leitungen.
- Beleuchtungssteuerung: Zeitgesteuerte Ein- und Ausschaltung von Beleuchtungssystemen in industriellen Anlagen oder öffentlichen Gebäuden.
- Tür- und Torsteuerungen: Zeitverzögerte Verriegelungs- oder Freigabefunktionen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Zeitblock für Schütze |
| Serie | TeSys D |
| Modellbezeichnung | LADT4 |
| Anzahl Schließerkontakte (NC) | 1 |
| Anzahl Öffnerkontakte (NO) | 1 |
| Anschlusstechnik | Schraubanschluss |
| Spannungsbereich (Steuerspannung) | Kompatibel mit den Standard-Steuerspannungen der TeSys D Serie (z.B. 24 V DC, 48 V DC, 110 V AC, 230 V AC) – spezifische Details sind dem Datenblatt des zugehörigen Schützes zu entnehmen. |
| Zeitbereich | Abhängig von der spezifischen Ausführung und dem zugehörigen Schütz; typischerweise im Bereich von Millisekunden bis mehreren zehn Sekunden einstellbar über das Schütz. |
| Befestigungsart | Direkte Montage auf TeSys D Schütze |
| Umgebungstemperatur (Betrieb) | -25°C bis +60°C (gemäß Normen für elektrische Betriebsmittel) |
| Schutzart | IP20 (grundsätzlich für die integrierten Kontakte; Gesamtschutzart abhängig von der Schützmontage) |
| Konformität | CE, IEC, UL, CSA (gemäß den jeweiligen Produktzertifizierungen) |
FAQ – Häufig gestellte Fragen zu LADT4 – Zeitblock, TeSys D, 1 NC, 1 NO, Schraubanschluss
Was ist die Hauptfunktion des LADT4 Zeitblocks?
Der LADT4 Zeitblock dient zur Realisierung von zeitverzögerten Schaltfunktionen in Verbindung mit TeSys D Schützen. Er ermöglicht es, die Ankerfunktion eines Schützes so zu steuern, dass die Kontakte erst nach einer definierten Zeitverzögerung schalten, entweder beim Einschalten (Ansprechverzögerung) oder beim Ausschalten (Abfallverzögerung), je nach Konfiguration des Schützes.
Für welche Art von Anwendungen ist der LADT4 Zeitblock am besten geeignet?
Der LADT4 Zeitblock ist ideal für industrielle Automatisierungsanwendungen, bei denen präzise zeitgesteuerte Schaltsequenzen erforderlich sind. Dies umfasst beispielsweise Motorsteuerungen (wie Stern-Dreieck), Lüftungs- und Klimasysteme, Pumpensteuerungen, Beleuchtungssysteme und jegliche Prozesse, die eine verzögerte Zuschaltung oder Abschaltung von elektrischen Signalen benötigen.
Wie wird die Zeitverzögerung am LADT4 Zeitblock eingestellt?
Die Zeitverzögerung wird nicht direkt am Zeitblock selbst eingestellt, sondern ist in der Regel eine Funktion des zugehörigen TeSys D Schützes. Die Einstellung erfolgt durch entsprechende Bedienelemente oder Wähle am Schützmodul selbst. Die genaue Methode hängt vom spezifischen Schützmodell ab, mit dem der LADT4 Zeitblock kombiniert wird.
Welche Vorteile bietet die Verwendung des LADT4 Zeitblocks im Vergleich zu separaten Zeitrelais?
Die Verwendung des LADT4 Zeitblocks in Kombination mit TeSys D Schützen bietet mehrere Vorteile: Sie reduziert den Platzbedarf im Schaltschrank erheblich, vereinfacht die Verdrahtung, da keine externen Zeitrelais und deren Verkabelung erforderlich sind, und gewährleistet eine kompakte und integrierte Lösung. Dies führt zu schnellerer Installation und potenziell geringeren Fehlerquellen.
Ist der LADT4 Zeitblock mit allen TeSys D Schützen kompatibel?
Der LADT4 Zeitblock ist speziell für die Montage auf TeSys D Schütze konzipiert. Die Kompatibilität hängt von der spezifischen Baugröße und der Serie des TeSys D Schützes ab. Es wird empfohlen, die technischen Dokumentationen von Schneider Electric zu konsultieren, um die exakte Kompatibilität für Ihr spezifisches Schütz zu überprüfen.
Welche Spannung verträgt der LADT4 Zeitblock?
Der LADT4 Zeitblock selbst hat keine eigene Stromversorgung. Er nutzt die Steuerspannung des TeSys D Schützes, an das er montiert ist. Daher hängt die vertragene Spannung vom Steuerspannungsbereich des zugehörigen Schützes ab. Typische Steuerspannungen für TeSys D Schütze liegen im Bereich von 24 V DC, 48 V DC, 110 V AC oder 230 V AC.
Was bedeuten die Bezeichnungen „1 NC“ und „1 NO“ im Namen des Produkts?
Die Bezeichnungen „1 NC“ und „1 NO“ beziehen sich auf die integrierten Kontakte des Zeitblocks. „NC“ steht für „Normally Closed“ (Schließer), was bedeutet, dass dieser Kontakt im Ruhezustand geschlossen ist und sich öffnet, wenn das Schütz aktiviert wird. „NO“ steht für „Normally Open“ (Öffner), was bedeutet, dass dieser Kontakt im Ruhezustand geöffnet ist und sich schließt, wenn das Schütz aktiviert wird. Zusammen bieten diese Kontakte eine flexible Schaltlogik für zeitverzögerte Steuerungen.
