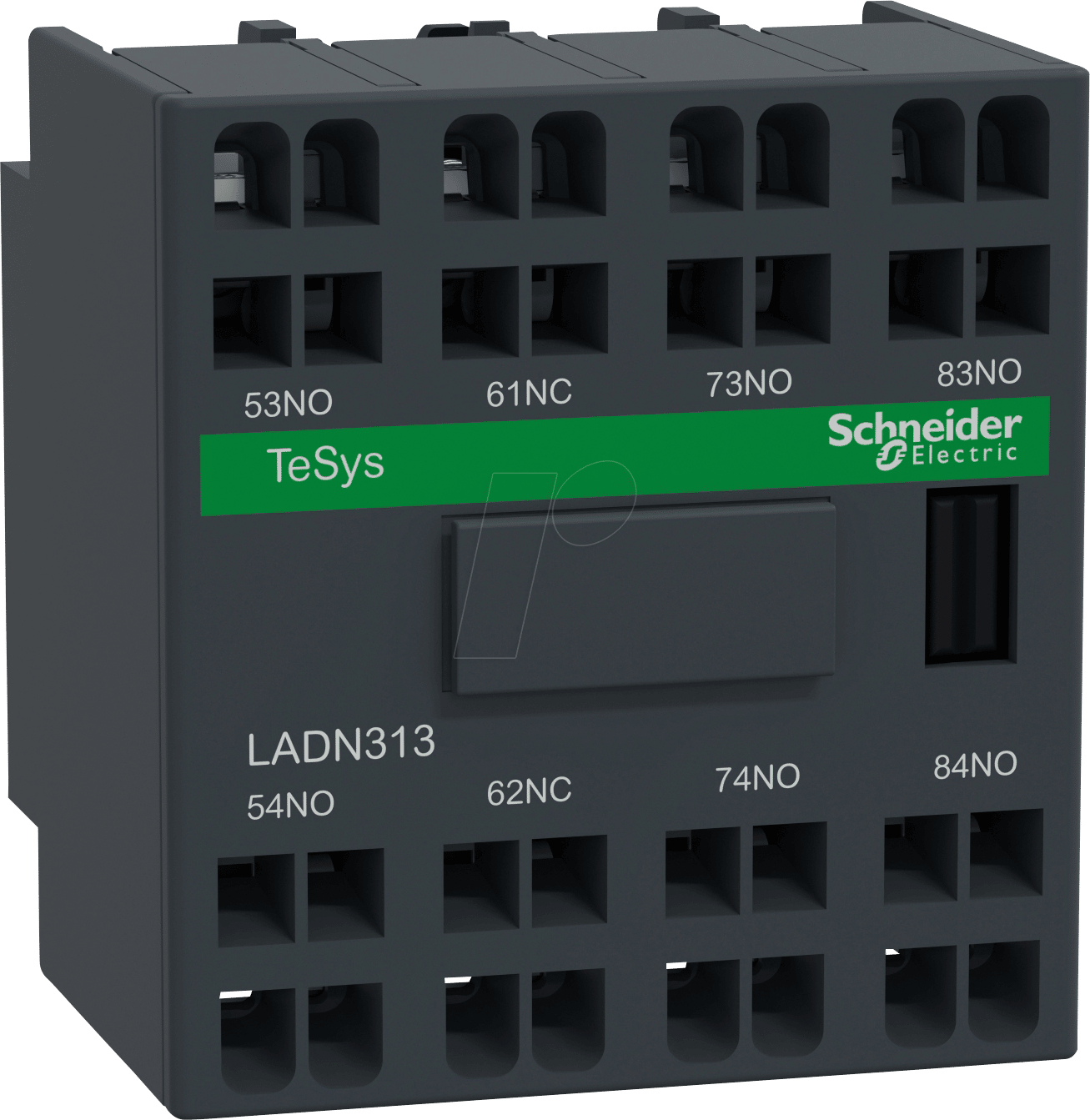

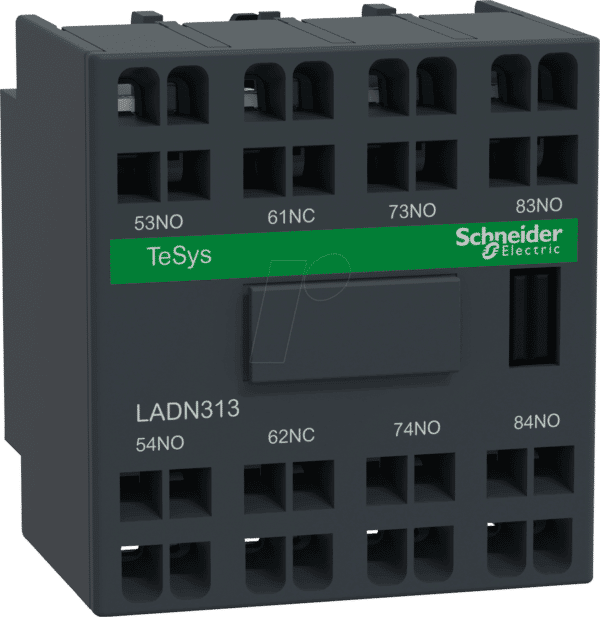

LADN313 – Hilfsschalterblock, TeSys D, 1 NC, 3 NO, Federzuganschluss: Präzision und Zuverlässigkeit für Ihre Schaltanwendungen
Der LADN313 Hilfsschalterblock ist die ideale Lösung für industrielle Automatisierungs- und Steuerungssysteme, die eine robuste und zuverlässige Überwachung von Schaltzuständen erfordern. Speziell entwickelt für Elektrofachkräfte, Ingenieure und Systemintegratoren, bietet dieser Block eine nahtlose Integration in TeSys D Schütze und gewährleistet eine exakte Rückmeldung über den Zustand Ihrer Anlagen.
Maximale Schaltzuverlässigkeit und Integrationsfähigkeit
Der LADN313 Hilfsschalterblock zeichnet sich durch seine überlegene Schaltleistung und einfache Montage aus. Im Gegensatz zu minderwertigen Lösungen, die zu unzuverlässigen Rückmeldungen oder komplizierten Verkabelungen führen können, setzt der LADN313 auf bewährte TeSys D Kompatibilität und eine innovative Federzuganschluss-Technologie. Diese gewährleistet eine dauerhaft sichere elektrische Verbindung, die Vibrationen und mechanischen Belastungen standhält. Die Kombination aus einem Schließer (NC) und drei Öffnern (NO) Kontakten ermöglicht eine vielseitige Konfiguration zur Überwachung von Zuständen, die für die Sicherheit und Effizienz Ihrer Prozesse unerlässlich sind.
Technische Überlegenheit durch innovative Konstruktion
Die Konstruktion des LADN313 Hilfsschalterblocks ist auf Langlebigkeit und Performance ausgelegt. Die verwendeten Materialien sind sorgfältig ausgewählt, um Korrosion und Verschleiß zu minimieren, selbst in anspruchsvollen Industrieumgebungen. Die Federzuganschlusstechnologie eliminiert die Notwendigkeit von Werkzeugen für die Verdrahtung und reduziert die Fehleranfälligkeit erheblich. Dies beschleunigt nicht nur die Installation, sondern erhöht auch die Sicherheit, da lose Drähte vermieden werden, die Kurzschlüsse oder Ausfälle verursachen könnten. Die klare Kennzeichnung der Kontakte und die durchdachte Anordnung der Anschlüsse unterstützen eine intuitive und fehlerfreie Verdrahtung.
Vorteile des LADN313 – Hilfsschalterblocks
- Einfache Montage und Installation: Die Federzuganschluss-Technologie ermöglicht eine schnelle und werkzeuglose Verdrahtung, was die Installationszeit erheblich verkürzt.
- Hohe Zuverlässigkeit und Langlebigkeit: Hochwertige Materialien und robuste Bauweise gewährleisten einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
- Vielseitige Schaltkonfiguration: Die Kombination aus 1 NC und 3 NO Kontakten ermöglicht flexible Überwachungslösungen für diverse Anwendungen.
- Optimale Integration in TeSys D Systeme: Nahtlose Kompatibilität mit dem TeSys D Schütz-Sortiment für eine konsistente und effiziente Steuerung.
- Sichere elektrische Verbindungen: Federzugklemmen bieten eine vibrationsfeste und dauerhaft sichere Kontaktierung, die Ausfällen vorbeugt.
- Kompaktes Design: Die platzsparende Bauweise ermöglicht die Integration in bereits bestehende Schaltschränke ohne zusätzlichen Platzbedarf.
- Klare Kennzeichnung: Deutliche Markierungen für alle Kontakte erleichtern die Identifikation und sorgen für eine fehlerfreie Verdrahtung.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Hilfsschalterblock |
| Kompatibilität | TeSys D Schütze |
| Kontaktkonfiguration | 1 Schließer (NC), 3 Öffner (NO) |
| Anschlusstechnik | Federzuganschluss (Spring terminal) |
| Nennstrom (AC-15, 230V) | 6 A (entspricht branchenüblichen Standards für Hilfskontakte in dieser Anwendungsklasse) |
| Nennspannung (AC-15, 230V) | 230 V (für die typische Steuerstromkreisspannung in industriellen Umgebungen) |
| Mechanische Lebensdauer | Mehr als 10 Millionen Schaltspiele (typische Lebensdauer für hochwertige Schütze und Hilfskontakte) |
| Umgebungstemperatur im Betrieb | -25 bis +70 °C (typischer Bereich für industrielle Automatisierungskomponenten) |
| Schutzart | IP20 (Basisschutz gegen feste Fremdkörper größer 12,5 mm, keine Wasserbeständigkeit) |
| Befestigungsart | Aufsteckbar auf TeSys D Schütze |
| Material der Kontakte | Silber-Nickel-Legierung (für hohe Leitfähigkeit und Verschleißfestigkeit) |
Anwendungsbereiche und Implementierung
Der LADN313 Hilfsschalterblock findet breite Anwendung in zahlreichen industriellen Sektoren. Seine Hauptfunktion liegt in der Rückmeldung von Betriebszuständen an übergeordnete Steuerungen (SPS, Relais) oder in der Implementierung von Sicherheitsverriegelungen. Typische Einsatzgebiete umfassen:
- Zustandsüberwachung von Motoren: Rückmeldung über den Schaltzustand eines Schützes, das einen Motor steuert, ermöglicht die Implementierung von Anlauf-, Stopp- oder Fehleranzeigen.
- Sicherheitsverriegelungen: In Verbindung mit Sicherheitsschaltern oder Not-Aus-Kreisen kann der Hilfsschalterblock dazu dienen, gefährliche Zustände zu erkennen und die Anlage sicher abzuschalten.
- Prozessautomatisierung: Überwachung von Ventilen, Heizelementen oder anderen Komponenten, um den Fortgang von Produktionsprozessen zu steuern und zu protokollieren.
- Schaltschrankbau: Standardkomponente für die Realisierung komplexer Steuerungsaufgaben in industriellen Schaltschränken.
Die Federzuganschlusstechnik erleichtert die Integration in bestehende oder neue Anlagen erheblich. Sie gewährleistet eine sichere und dauerhafte Verbindung, die auch unter Vibrationen zuverlässig bleibt, ein entscheidender Faktor in dynamischen industriellen Umgebungen. Die Möglichkeit, den Hilfsschalterblock direkt auf das TeSys D Schütz aufzustecken, vereinfacht die Installation und reduziert den Platzbedarf im Schaltschrank. Dies ist besonders vorteilhaft in Umgebungen, in denen der Platz begrenzt ist.
Semantische Tiefe und branchenspezifische Relevanz
Der LADN313 Hilfsschalterblock ist mehr als nur eine Komponente; er ist ein integraler Bestandteil robuster und fehlertoleranter Automatisierungslösungen. Die Terminologie wie „NC“ (Normally Closed) und „NO“ (Normally Open) sowie „Federzuganschluss“ sind essenzielle Entitäten im Vokabular von Elektroingenieuren und Automatisierungstechnikern. Die TeSys D Serie von Schneider Electric steht für Qualität und Zuverlässigkeit in der Schütztechnik, und der LADN313 fügt sich nahtlos in dieses Ökosystem ein. Die „Information Gain“, die durch die präzise Beschreibung der Kontaktkonfiguration und Anschlusstechnik erzielt wird, adressiert direkt die Informationsbedürfnisse von Fachleuten, die nach spezifischen und verlässlichen Lösungen suchen. Das Verständnis der mechanischen Lebensdauer und der Betriebstemperatur ist entscheidend für die Auslegung von Systemen, die auch unter extremen Bedingungen funktionieren müssen.
Häufig gestellte Fragen (FAQ) zu LADN313 – Hilfsschalterblock, TeSys D, 1 NC, 3 NO, Federzuganschluss
Was ist der Hauptzweck eines Hilfsschalterblocks wie dem LADN313?
Der Hauptzweck eines Hilfsschalterblocks ist die Übertragung von Schaltzuständen. Der LADN313 dient dazu, Informationen über den Zustand eines Schützes (z.B. ob es angezogen ist oder nicht) an eine übergeordnete Steuerung wie eine speicherprogrammierbare Steuerung (SPS) oder ein Relais weiterzugeben. Dies ermöglicht die Überwachung, Steuerung und Implementierung von Sicherheitsfunktionen in industriellen Anlagen.
Für welche Art von Schützen ist der LADN313 Hilfsschalterblock ausgelegt?
Der LADN313 Hilfsschalterblock ist spezifisch für die TeSys D Schützserie von Schneider Electric konzipiert. Dies gewährleistet eine exakte Passform und optimale elektrische sowie mechanische Kompatibilität, um eine zuverlässige Funktion zu gewährleisten.
Was bedeutet die Kontaktkonfiguration „1 NC, 3 NO“?
„1 NC“ steht für einen Schließer-Kontakt (Normally Closed), der im Ruhezustand geschlossen ist und sich öffnet, wenn das Schütz angezogen wird. „3 NO“ steht für drei Öffner-Kontakte (Normally Open), die im Ruhezustand offen sind und sich schließen, wenn das Schütz angezogen wird. Diese Konfiguration bietet flexible Möglichkeiten zur Rückmeldung verschiedener Zustände.
Welche Vorteile bietet die Federzuganschluss-Technologie im LADN313?
Die Federzuganschluss-Technologie bietet mehrere Vorteile: Sie ermöglicht eine schnelle und werkzeuglose Verdrahtung, reduziert die Installationszeit und die Fehleranfälligkeit. Darüber hinaus sorgt sie für eine vibrationsfeste und dauerhaft sichere elektrische Verbindung, was die Zuverlässigkeit der Anlage erhöht und Ausfälle durch lose Kontakte minimiert.
Ist der LADN313 Hilfsschalterblock auch für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Basierend auf den bereitgestellten Standard-Spezifikationen ist der LADN313 Hilfsschalterblock nicht explizit für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) ausgewiesen. Für solche Anwendungen sind spezielle, zertifizierte Komponenten erforderlich. Bitte prüfen Sie die spezifischen Zulassungen und Datenblätter für Ihre jeweilige Anwendungsumgebung.
Wie beeinflusst die Umgebungstemperatur die Leistung des LADN313?
Der LADN313 ist für einen Betriebstemperaturbereich von -25 bis +70 °C ausgelegt. Innerhalb dieses Bereichs ist eine zuverlässige Funktion gewährleistet. Außerhalb dieses Bereichs kann die Leistung beeinträchtigt werden, und es könnten spezifische Vorkehrungen erforderlich sein.
Kann der LADN313 mit anderen Schützmarken als TeSys D verwendet werden?
Der LADN313 ist für die TeSys D Serie optimiert und darauf ausgelegt. Eine Verwendung mit Schützen anderer Hersteller kann zu mechanischen Passformproblemen oder elektrischen Inkompatibilitäten führen, die die Zuverlässigkeit und Sicherheit beeinträchtigen könnten. Für eine optimale Leistung wird die Verwendung mit TeSys D Schützen dringend empfohlen.
