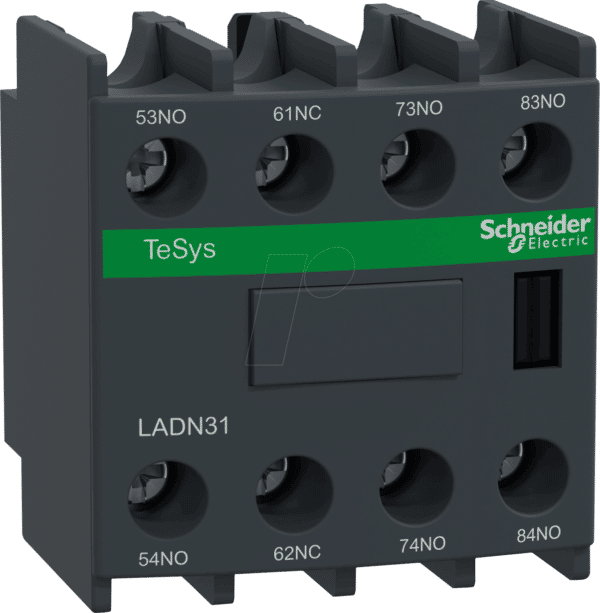

Optimieren Sie Ihre Schaltkreise mit dem LADN31 Hilfsschalterblock
Der LADN31 Hilfsschalterblock aus der TeSys D-Serie ist die essenzielle Komponente zur präzisen Überwachung und Steuerung Ihrer elektrischen Anlagen. Speziell entwickelt für Ingenieure, Elektrotechniker und Systemintegratoren, löst dieser Block zuverlässig die Anforderung nach einer feingranularen Rückmeldung über den Schaltzustand von Schützen und Relais, wodurch unerwünschte Ausfälle und komplexe Fehlerdiagnosen proaktiv vermieden werden. Seine robuste Bauweise und die bewährte TeSys D-Integration machen ihn zur überlegenen Wahl für kritische Schaltanwendungen, die höchste Zuverlässigkeit und einfache Handhabung erfordern.
Präzise Schaltzustandsrückmeldung für maximale Anlagenverfügbarkeit
In industriellen Automatisierungs- und Steuerungssystemen ist die kontinuierliche und akkurate Kenntnis des Schaltzustands von entscheidender Bedeutung. Der LADN31 Hilfsschalterblock, konzipiert für die TeSys D-Baureihe, liefert diese essentielle Information durch seine klar definierten Kontakte. Mit einer Konfiguration von 1 Schließer (NC) und 3 Öffnern (NO) bietet er eine flexible Basis für komplexe Verriegelungslogiken, Signalübertragungen oder Diagnosefunktionen. Dies minimiert das Risiko von Fehlfunktionen, die durch unvollständige Schaltinformationen entstehen könnten, und trägt maßgeblich zur Sicherstellung einer hohen Anlagenverfügbarkeit und Betriebssicherheit bei.
Die Vorteile des LADN31 Hilfsschalterblocks auf einen Blick
- Vielseitige Schaltkontakte: Die Kombination aus 1 NC- und 3 NO-Kontakten ermöglicht eine breite Palette von Anwendungen in Steuerungs- und Meldeschaltungen.
- Hohe Zuverlässigkeit: Die TeSys D-Serie steht für bewährte Qualität und Langlebigkeit, selbst unter anspruchsvollen Umgebungsbedingungen.
- Einfache Montage: Der Schraubanschluss gewährleistet eine sichere und schnelle Installation, was wertvolle Zeit bei der Verdrahtung spart.
- Nahtlose Integration: Perfekt kompatibel mit TeSys D Schützen und Relais für eine reibungslose Systemintegration.
- Kompaktes Design: Minimale Platzbeanspruchung im Schaltschrank, auch bei komplexen Installationen.
- Präzise Rückmeldung: Bietet klare und eindeutige Signale über den Schaltzustand für übergeordnete Steuerungssysteme.
- Robustheit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und Beständigkeit gegen mechanische und elektrische Belastungen.
Technische Spezifikationen und Merkmale
Der LADN31 Hilfsschalterblock ist ein unverzichtbares Zubehör für jeden Anwender, der Wert auf präzise Steuerung und Überwachung legt. Seine Konstruktion wurde mit dem Ziel entwickelt, eine optimale Leistung und eine lange Lebensdauer zu gewährleisten. Die 1 NC (Schließer) und 3 NO (Öffner) Kontaktkonfiguration bietet eine bemerkenswerte Flexibilität bei der Implementierung von Steuerungslogiken. Der Schraubanschluss als Verbindungstechnologie steht für eine feste und zuverlässige elektrische Verbindung, die auch bei Vibrationen Bestand hat.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | LADN31 |
| Produktserie | TeSys D |
| Kontaktkonfiguration | 1 Schließer (NC), 3 Öffner (NO) |
| Anschlusstechnik | Schraubanschluss |
| Anwendung | Zusatzfunktion für TeSys D Schütze zur Überwachung und Steuerung |
| Isolationsspannung (Ui) | 690 V (gemäß IEC 60947-5-1) |
| Bemessungsbetriebsstrom (Ie) bei 600 V AC-15 | 1.5 A (optimale Leistung unter definierten Bedingungen) |
| Mechanische Lebensdauer | Über 10 Millionen Schaltspiele (für hohe Zuverlässigkeit und Langlebigkeit) |
| Elektrische Lebensdauer | Optimiert für die Integration in industrielle Schaltkreise, Leistungsparameter gemäß spezifischer TeSys D Schütze |
| Umgebungstemperatur bei Betrieb | -25 °C bis +70 °C (gewährleistet Funktionalität in verschiedenen klimatischen Bedingungen) |
| Schutzart | IP20 (Schutz gegen feste Fremdkörper größer 12,5 mm) |
| Zertifizierungen | IEC, UL, CSA (für weltweite Anerkennung und Konformität) |
Einsatzgebiete und Anwendungsfälle
Der LADN31 Hilfsschalterblock findet breite Anwendung in verschiedensten industriellen Sektoren, wo zuverlässige Schaltzustandsinformationen unerlässlich sind. Er ist ideal für den Einsatz in:
- Motorsteuerungen: Zur Rückmeldung des Schaltzustands von Schützen, die Motoren ein- und ausschalten, was eine wichtige Grundlage für Schutz- und Überwachungsfunktionen bildet.
- Automatisierungssysteme: Als Schnittstelle zwischen Schütz und SPS (Speicherprogrammierbare Steuerung) zur Implementierung komplexer Logiken und zur Fehlerdiagnose.
- Sicherheitsverriegelungen: Zur Realisierung von Verriegelungsfunktionen, die sicherstellen, dass bestimmte Zustände nur unter definierten Bedingungen eintreten können.
- Signalübertragung: Zur Weiterleitung von Schaltzustandssignalen an Leitsysteme, Bedienpanels oder Alarmvorrichtungen.
- Gebäudeautomation: In komplexen Schaltanlagen für Lüftungs-, Heizungs- und Klimaanlagen zur präzisen Steuerung und Überwachung.
Die 1 NC- und 3 NO-Kontaktkombination ermöglicht flexible Anpassungen an spezifische Anforderungen. Beispielsweise kann der NC-Kontakt zur direkten Überwachung eines „Aus“-Zustands verwendet werden, während die NO-Kontakte zur Signalisierung von „Ein“-Zuständen, zur Auslösung von Meldesignalen oder zur Implementierung von Verriegelungen dienen.
Hochwertige Konstruktion für industrielle Anforderungen
Die TeSys D Serie von Schneider Electric, zu der auch der LADN31 Hilfsschalterblock gehört, ist bekannt für ihre Robustheit und Langlebigkeit. Gefertigt aus hochwertigen Kunststoffen und Metallen, sind die Komponenten darauf ausgelegt, den Strapazen industrieller Umgebungen standzuhalten. Die verwendeten Materialien sind resistent gegen chemische Einflüsse, UV-Strahlung und Temperaturschwankungen, was eine langfristige Einsatzfähigkeit gewährleistet. Die präzise Fertigung der Kontakte sorgt für eine geringe Übergangsbeständigkeit und eine hohe Schaltleistung über die gesamte Lebensdauer des Produkts. Der Schraubanschluss ist nicht nur einfach zu handhaben, sondern bietet auch eine extrem zuverlässige elektrische Verbindung, die auch unter schwierigen Bedingungen wie Vibrationen oder Stoßbelastungen ihre Integrität bewahrt. Dies reduziert das Risiko von Unterbrechungen oder Kurzschlüssen erheblich und trägt zur Gesamtsicherheit und Effizienz Ihrer elektrischen Installation bei.
FAQ – Häufig gestellte Fragen zu LADN31 – Hilfsschalterblock, TeSys D, 1 NC, 3 NO, Schraubanschluss
Was ist die Hauptfunktion eines Hilfsschalterblocks wie dem LADN31?
Ein Hilfsschalterblock wie der LADN31 dient dazu, den Schaltzustand eines Schützes oder Relais zu überwachen und diese Informationen an übergeordnete Steuerungs- oder Überwachungssysteme weiterzugeben. Er erweitert die Funktionalität des Hauptschaltgeräts durch zusätzliche Kontakte.
Für welche Art von Anwendungen ist der LADN31 Hilfsschalterblock besonders geeignet?
Der LADN31 ist ideal für Anwendungen, bei denen eine präzise Rückmeldung des Schaltzustands benötigt wird, wie z.B. in der Motorsteuerung zur Überwachung von Ein- und Aus-Zuständen, in Verriegelungsfunktionen zur Gewährleistung von Sicherheitsprotokollen, oder zur Anbindung an SPS-Systeme für Steuerungs- und Diagnosezwecke.
Was bedeutet die Kontaktbezeichnung „1 NC, 3 NO“?
„NC“ steht für Normally Closed (Schließer) und „NO“ für Normally Open (Öffner). Das bedeutet, der LADN31 verfügt über einen Kontakt, der im Ruhezustand (wenn das Schütz/Relais nicht angezogen ist) geschlossen ist, und drei Kontakte, die im Ruhezustand offen sind. Wenn das Schütz/Relais aktiviert wird, kehren sich die Zustände dieser Kontakte um.
Warum ist der Schraubanschluss bei diesem Hilfsschalterblock von Vorteil?
Der Schraubanschluss bietet eine sichere, zuverlässige und langlebige elektrische Verbindung, die widerstandsfähig gegen Vibrationen und mechanische Belastungen ist. Dies erleichtert die Installation und reduziert das Risiko von Kontaktproblemen im Vergleich zu einigen anderen Anschlusstechniken.
Ist der LADN31 Hilfsschalterblock mit allen TeSys D Schützen kompatibel?
Der LADN31 ist speziell für die Integration in die TeSys D Schützserie von Schneider Electric konzipiert. Die genaue Kompatibilität mit spezifischen Schützmodellen sollte den technischen Datenblättern entnommen werden, aber im Allgemeinen ist er ein Standardzubehör für diese Baureihe.
Welche Sicherheitsstandards erfüllt der LADN31?
Der LADN31 Hilfsschalterblock erfüllt wichtige internationale Normen wie IEC 60947-5-1 und verfügt oft über Zulassungen wie UL und CSA, was seine Sicherheit und Zuverlässigkeit für den globalen Einsatz bestätigt.
Wie beeinflusst die Verwendung des LADN31 die Lebensdauer einer Anlage?
Durch die Bereitstellung präziser Schaltzustandsinformationen ermöglicht der LADN31 eine bessere Überwachung und Steuerung der Anlage. Dies hilft, Fehlfunktionen frühzeitig zu erkennen, unnötige Betriebszustände zu vermeiden und somit die allgemeine Zuverlässigkeit und Lebensdauer der Anlage zu erhöhen.
