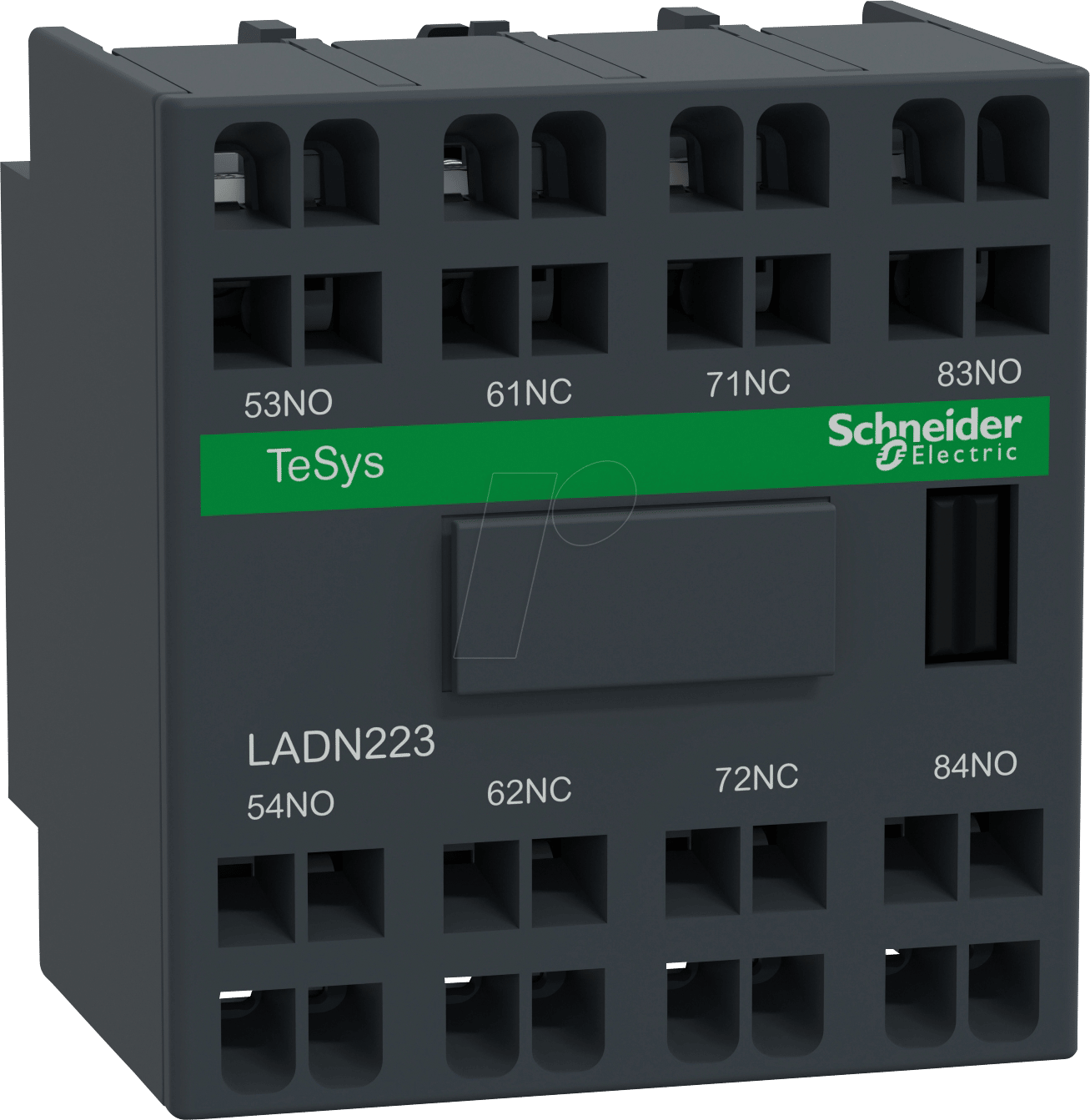

Maximale Schaltzuverlässigkeit und Sicherheit mit dem LADN223 Hilfsschalterblock
Der LADN223 Hilfsschalterblock aus der TeSys D-Serie ist die ideale Lösung für Elektroinstallateure, Schaltschrankbauer und Automatisierungstechniker, die eine zuverlässige und sichere Steuerung von elektrischen Anlagen benötigen. Er löst das Problem der redundanten Signalgebung und Zustandsüberwachung in komplexen Schaltkreisen, indem er zwei Schließer- (NO) und zwei Öffnerkontakte (NC) in einem kompakten Modul vereint. Dies ermöglicht eine präzise Steuerung und frühzeitige Erkennung von Anlagenzuständen, was Ausfallzeiten minimiert und die Betriebssicherheit erhöht.
Überlegene Leistung und Vielseitigkeit der TeSys D Serie
Warum ist der LADN223 Hilfsschalterblock der TeSys D Serie die überlegene Wahl gegenüber Standardlösungen? Die TeSys D Serie steht für herausragende Qualität, Langlebigkeit und durchdachtes Design, das sich in der Praxis bewährt hat. Der LADN223 zeichnet sich durch seine robuste Konstruktion und die bewährte Federzuganschlusstechnik aus. Diese ermöglicht eine schnelle und wartungsfreie Verdrahtung, die auch unter vibrationsbelasteten Bedingungen eine sichere Kontaktierung gewährleistet. Im Gegensatz zu herkömmlichen Schraubklemmen, die sich mit der Zeit lockern können, sorgt die Federzugtechnologie für einen permanenten Anpressdruck und somit für eine unterbrechungsfreie Stromversorgung und Signalübertragung. Dies ist entscheidend für Anwendungen, bei denen höchste Zuverlässigkeit gefordert ist.
Technische Exzellenz und Anwendungsbereiche
Der LADN223 Hilfsschalterblock ist konzipiert für den Einsatz in Verbindung mit TeSys D Schützen. Er erweitert die Funktionalität von Schützen um zusätzliche Steuerungs- und Meldekontakte. Die 2-kanalige Ausführung mit 2 NC und 2 NO Kontakten bietet maximale Flexibilität bei der Integration in verschiedenste Anlagenkonzepte. Ob zur Überwachung der Schützposition (Spulensitz), zur Rückmeldung von Betriebszuständen an die Leitwarte, zur Steuerung von weiteren Geräten oder zur Realisierung von Sicherheitsverriegelungen – der LADN223 ist eine vielseitige Komponente. Seine Kompaktheit ermöglicht zudem eine platzsparende Montage in Schaltschränken, was bei der Planung und Installation von großer Bedeutung ist.
Vorteile des LADN223 Hilfsschalterblocks auf einen Blick
- Zuverlässige Signalübertragung: Die Kombination aus 2 NC- und 2 NO-Kontakten ermöglicht eine redundante und präzise Zustandsmeldung und Steuerung.
- Sichere und schnelle Installation: Die innovative Federzuganschlusstechnik garantiert wartungsfreie und vibrationsresistente Verbindungen, was die Installationszeit reduziert und die Zuverlässigkeit erhöht.
- Hohe Betriebssicherheit: Minimiert das Risiko von Fehlfunktionen durch permanente und sichere Kontaktierung, auch unter anspruchsvollen Umgebungsbedingungen.
- Platzsparendes Design: Die kompakte Bauweise integriert sich nahtlos in bestehende oder neue Schaltschrankkonstruktionen.
- Erweiterte Funktionalität für TeSys D Schütze: Bietet zusätzliche Steuer- und Meldeoptionen für eine noch intelligentere Anlagenautomatisierung.
- Langlebigkeit und Robustheit: Gefertigt nach hohen Qualitätsstandards für eine lange Lebensdauer und zuverlässigen Betrieb.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | LADN223 Hilfsschalterblock |
| Serie | TeSys D |
| Kontaktkonfiguration | 2 Schließer (NO) / 2 Öffner (NC) |
| Anschlusstechnik | Federzuganschluss (Spring Terminal) |
| Kompatibilität | Erweiterung für TeSys D Schütze |
| Montage | Frontmontage an TeSys D Schütze |
| Umgebungstemperatur (Betrieb) | -25°C bis +60°C |
| Schutzart | IP20 (IEC 60529) |
| Normenkonformität | IEC 60947-5-1 |
| Anwendung | Steuerung, Überwachung und Meldeaufgaben in Industrieautomatisierung und Schaltanlagenbau |
Fortschrittliche Technologie für Ihre Anlage
Der LADN223 Hilfsschalterblock repräsentiert die fortschrittliche Ingenieurskunst im Bereich der industriellen Automatisierung. Die Federzuganschlusstechnik, ein Kernelement dieses Produkts, basiert auf einem Federmechanismus, der die Anschlussdrähte unter ständigem Druck hält. Dies eliminiert die Notwendigkeit, Schraubklemmen regelmäßig nachzuziehen, was gerade in Umgebungen mit Vibrationen, wie sie in vielen industriellen Anlagen vorkommen, ein erheblicher Vorteil ist. Die Kontaktbrücken sind aus hochwertigen, korrosionsbeständigen Legierungen gefertigt, die eine geringe Kontaktimpedanz und eine lange Lebensdauer auch bei häufigem Schalten gewährleisten. Die doppelte Schließer- und Öffnerkonfiguration erlaubt die Realisierung von komplexen Steuerungslogiken, wie z.B. die gleichzeitige Meldung des Schützstatus und die Ansteuerung einer Warnleuchte, oder die Implementierung von Sicherheitskreisen, bei denen der Ausfall eines Kontakts die Anlage sicher abschaltet.
Intelligente Integration und erweiterte Steuerungsoptionen
Die Integration des LADN223 in Ihre bestehenden oder neuen TeSys D Schütze ist denkbar einfach. Der Block wird von vorne auf das Schütz aufgesteckt und rastet sicher ein. Dies spart nicht nur wertvolle Zeit bei der Installation, sondern minimiert auch das Risiko von Verdrahtungsfehlern. Die klar definierten Funktionen der einzelnen Kontakte (2 NC und 2 NO) erleichtern die Planung von Schaltungen und die Dokumentation. Beispielsweise kann ein NC-Kontakt genutzt werden, um die Anwesenheit des Schützspulenstroms zu signalisieren, während ein NO-Kontakt zur Rückmeldung der geschlossenen Hauptkontakte des Schützes dient. Diese Detailtiefe in der Funktionalität ermöglicht eine präzise Überwachung und Steuerung, die für die Optimierung von Produktionsprozessen und die Gewährleistung der Anlagensicherheit unerlässlich ist.
FAQ – Häufig gestellte Fragen zu LADN223 – Hilfsschalterblock, TeSys D, 2 NC, 2 NO, Federzuganschluss
Was ist die Hauptfunktion des LADN223 Hilfsschalterblocks?
Der LADN223 Hilfsschalterblock erweitert die Funktionalität von TeSys D Schützen um zusätzliche Steuerungs- und Meldeoptionen. Er bietet 2 Schließer- (NO) und 2 Öffner- (NC) Kontakte, die für die Überwachung von Anlagenzuständen, die Realisierung von Sicherheitskreisen und die Ansteuerung weiterer Geräte genutzt werden können.
Welche Art von Anschlusstechnik verwendet der LADN223?
Der LADN223 verwendet die innovative und wartungsfreie Federzuganschlusstechnik. Diese Technologie garantiert eine sichere und vibrationsresistente Verbindung der Anschlussdrähte, ohne dass regelmäßiges Nachziehen erforderlich ist.
Ist der LADN223 direkt mit allen TeSys D Schützen kompatibel?
Ja, der LADN223 ist speziell für die Montage und den Einsatz mit TeSys D Schützen konzipiert. Er wird üblicherweise von vorne auf das Schütz aufgesteckt und rastet sicher ein.
Welche Vorteile bietet die Federzuganschlusstechnik gegenüber herkömmlichen Schraubklemmen?
Die Federzuganschlusstechnik bietet den Vorteil einer permanenten Klemmkraft, die auch unter Vibrationsbelastung eine sichere und unterbrechungsfreie Verbindung gewährleistet. Dies reduziert den Wartungsaufwand und erhöht die Zuverlässigkeit der elektrischen Verbindung im Vergleich zu Schraubklemmen, die sich mit der Zeit lockern können.
Für welche Art von Anwendungen ist der LADN223 Hilfsschalterblock besonders geeignet?
Der LADN223 eignet sich hervorragend für Anwendungen in der Industrieautomatisierung und im Schaltanlagenbau, wo eine zuverlässige Zustandsüberwachung und Steuerung elektrischer Anlagen erforderlich ist. Dazu gehören beispielsweise die Überwachung der Schützposition, die Rückmeldung von Betriebszuständen, die Integration in Sicherheitsverriegelungen oder die Steuerung von Hilfsgeräten.
Welche Normen erfüllt der LADN223 Hilfsschalterblock?
Der LADN223 Hilfsschalterblock erfüllt wichtige internationale Normen wie die IEC 60947-5-1 für Steuergeräte und Schaltspiele. Die Schutzart ist IP20 gemäß IEC 60529.
Wie beeinflusst die 2 NC / 2 NO Kontaktkonfiguration die Planung?
Die doppelte Konfiguration von Schließern und Öffnern ermöglicht die Umsetzung komplexer Steuerungslogiken. Sie erlaubt beispielsweise die gleichzeitige Implementierung einer positiven Rückmeldung (z.B. Schütz ist geschlossen) über einen NO-Kontakt und einer Negativ-Rückmeldung oder Sicherheitsfunktion (z.B. Blockierung, wenn Anlage im Fehlerzustand) über einen NC-Kontakt. Dies bietet hohe Flexibilität für eine präzise Anlagensteuerung.
