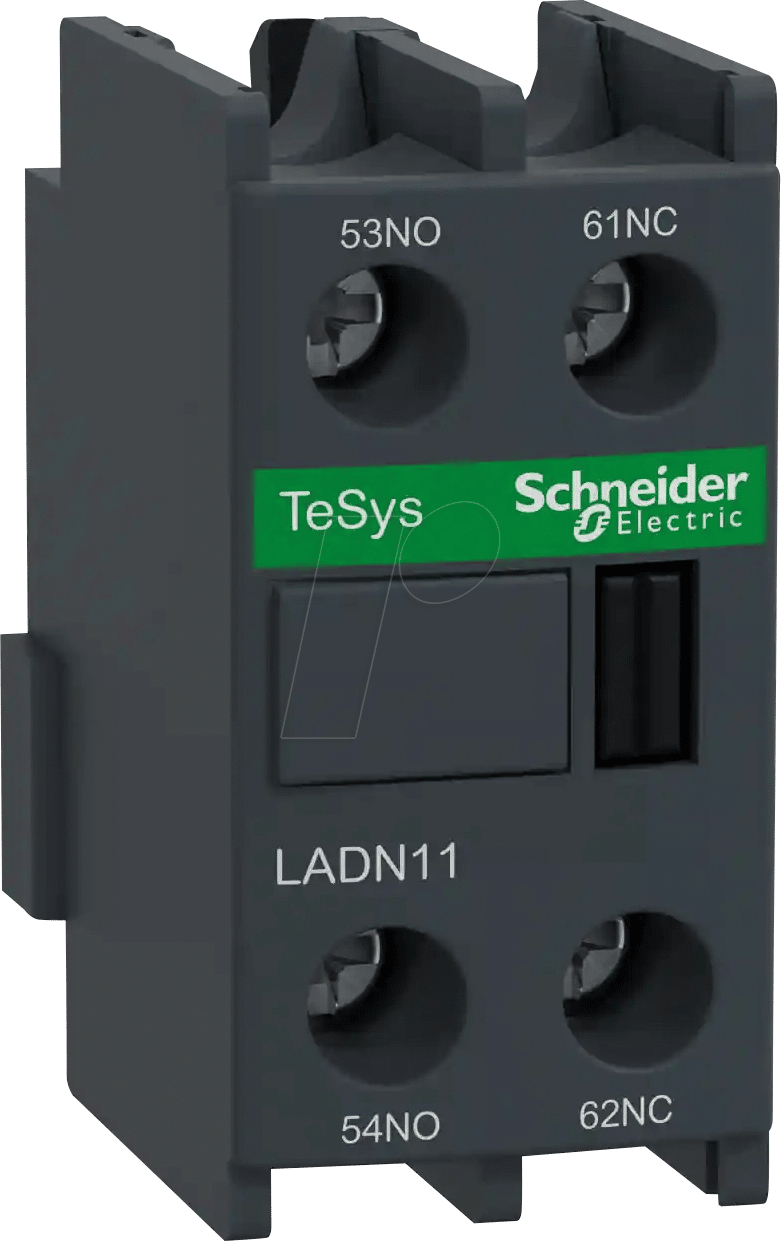

Sicherstellung zuverlässiger Schaltkreise mit dem LADN11 Hilfsschalterblock
Der LADN11 Hilfsschalterblock ist die essenzielle Komponente für Elektrotechniker, Schaltanlagenbauer und Wartungspersonal, die höchste Zuverlässigkeit und präzise Steuerung in industriellen Automatisierungsanwendungen benötigen. Speziell entwickelt, um die Funktionalität von TeSys D und TeSys F Schützen zu erweitern, bietet dieser Block mit seiner Konfiguration aus einem Schließer (1 NC) und einem Öffner (1 NO) Kontakt eine flexible Lösung zur Überwachung und Signalisierung von Betriebszuständen.
Präzise Schaltlogik für anspruchsvolle Anwendungen
Der Kern des LADN11 Hilfsschalterblocks liegt in seiner Fähigkeit, Zustandsinformationen zuverlässig zu erfassen und weiterzugeben. Der integrierte Schließerkontakt (1 NC) registriert den geschlossenen Zustand des Hauptschützes und liefert ein Signal, sobald die Ankerposition erreicht ist. Dies ist entscheidend für Verriegelungsfunktionen und die Bestätigung des Einschaltzustands. Umgekehrt sorgt der Öffnerkontakt (1 NO) dafür, dass bei geöffnetem Schütz ein Signal ausgegeben wird, was für Diagnosezwecke, die Überwachung von Abschaltungen oder die Implementierung von Sicherheitsketten unabdingbar ist. Die präzise Schaltcharakteristik gewährleistet, dass auch bei schnellen Schaltvorgängen oder unter anspruchsvollen Umgebungsbedingungen keine falschen Signale generiert werden.
Überlegene Wahl gegenüber Standardlösungen
Warum LADN11 die überlegene Wahl ist? Im Gegensatz zu einfacheren Lösungen, die oft nur eine Art von Kontakt bieten oder eine geringere Schaltleistung aufweisen, kombiniert der LADN11 eine vielseitige Kontaktbestückung mit der bewährten Qualität und Robustheit der TeSys D und TeSys F Produktlinien von Schneider Electric. Die nahtlose Integration in diese etablierten Schütze eliminiert Kompatibilitätsprobleme und vereinfacht die Installation erheblich. Darüber hinaus sorgt die hochwertige Verarbeitung und die Auswahl spezifischer Materialien für eine lange Lebensdauer und maximale Betriebssicherheit, selbst in industriellen Umgebungen mit starken Vibrationen, schwankenden Temperaturen oder staubiger Atmosphäre. Die gesteigerte Zuverlässigkeit reduziert ungeplante Ausfallzeiten und damit verbundene Kosten.
Vorteile des LADN11 Hilfsschalterblocks
- Flexibilität in der Schaltung: Die Kombination aus einem Schließer- und einem Öffnerkontakt ermöglicht die Implementierung vielfältiger Steuerungs- und Überwachungslogiken.
- Hohe Zuverlässigkeit: Konzipiert für den industriellen Einsatz, gewährleistet der Block eine konsistente und fehlerfreie Signalübertragung unter anspruchsvollen Bedingungen.
- Einfache Montage: Der Hilfsschalterblock lässt sich schnell und unkompliziert an den entsprechenden TeSys D und TeSys F Schützen montieren, was die Installationszeit minimiert.
- Lange Lebensdauer: Hochwertige Materialien und robuste Bauweise sichern eine lange Einsatzdauer und reduzieren den Wartungsaufwand.
- Kompatibilität: Perfekte Integration in die TeSys D und TeSys F Schützfamilie, etablierte Standards in der industriellen Elektrotechnik.
- Klare Zustandsanzeige: Die präzise Schaltcharakteristik ermöglicht eine eindeutige Anzeige des Schützstatus für Diagnose und Steuerung.
Technische Spezifikationen und Leistung
Der LADN11 Hilfsschalterblock repräsentiert ein Höchstmaß an Ingenieurskunst im Bereich der industriellen Automatisierung. Seine Konstruktion ist darauf ausgelegt, den strengen Anforderungen moderner Schaltanlagen gerecht zu werden. Die Kontakte sind für eine hohe Schaltfrequenz und eine zuverlässige Betätigung optimiert, was für die Langlebigkeit und Effizienz von Steuerungssystemen von entscheidender Bedeutung ist. Die thermische und mechanische Belastbarkeit ist auf die Spezifikationen der TeSys D und TeSys F Schütze abgestimmt, um eine nahtlose Funktion zu gewährleisten.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | LADN11 Hilfsschalterblock |
| Kompatibilität | TeSys D, TeSys F Schütze |
| Kontaktbestückung | 1 Schließer (NC), 1 Öffner (NO) |
| Isolationsspannung (Ui) | 690 V AC gemäß IEC 60947-5-1 |
| Bemessungsbetriebsstrom (Ie) | 6 A bei 24 V AC-15, 3 A bei 230 V AC-15, 0.1 A bei 250 V DC-13 |
| Umgebungstemperatur (Betrieb) | -25 bis 70 °C |
| Schutzart (IP) | IP20 gemäß IEC 60529 |
| Mechanische Lebensdauer | Über 10 Millionen Schaltspiele |
| Montageart | Vorderseitige Montage auf TeSys D und TeSys F Schützen |
| Materialien | Hochwertige, flammenhemmende Kunststoffe für Gehäuse und Kontaktelemente. Leiterbahnen aus speziellem Legierungsmetall für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Betriebssicherheit | Sicherstellung der Trennung zwischen Arbeits- und Ruhekontakten, gemäß den Anforderungen der Schutzart IP20 gegen unbeabsichtigtes Berühren. |
Anwendungsgebiete: Wo der LADN11 brilliert
Der LADN11 Hilfsschalterblock findet seinen Einsatz in einer Vielzahl von industriellen Automatisierungs- und Steuerungssystemen. Seine Robustheit und Zuverlässigkeit machen ihn zur idealen Wahl für kritische Anwendungen, bei denen ein Ausfall der Steuerung schwerwiegende Folgen haben kann.
- Motorsteuerungen: Überwachung des Betriebszustands von Elektromotoren, Implementierung von Verriegelungen und Rückmeldungen für die Leitwarte.
- Schaltanlagen und Verteilungen: Zustandsüberwachung von Leistungsschaltern und Lasttrennschaltern, Signalübertragung von Fehlerzuständen.
- Automatisierungslinien: Integration in komplexe Fertigungsstraßen zur Steuerung und Überwachung von Maschinen und Prozessschritten.
- Sicherheitstechnik: Bestandteil von Sicherheitsverriegelungen, die sicherstellen, dass Maschinen nur unter definierten Bedingungen betrieben werden können.
- Gebäudeautomation: Steuerung und Überwachung von Lüftungsanlagen, Pumpen und anderen technischen Gebäudeausrüstungen.
- Energieverteilung: Präzise Überwachung von Schaltzuständen in Verteilungsnetzen zur Gewährleistung der Betriebssicherheit.
Maximale Einsatzsicherheit und Zuverlässigkeit
Die Konstruktion des LADN11 Hilfsschalterblocks ist nach internationalen Normen konzipiert, um maximale Einsatzsicherheit zu gewährleisten. Die Isolationsspannung von 690 V AC gemäß IEC 60947-5-1 unterstreicht seine Eignung für den Einsatz in Hochspannungsanwendungen. Die Bemessungsbetriebsströme sind klar definiert und decken gängige industrielle Lasten ab. Die mechanische Lebensdauer von über 10 Millionen Schaltspielen zeugt von der Langlebigkeit des Produkts, was für Betreiber von Anlagen, die auf kontinuierlichen Betrieb ausgelegt sind, von entscheidender Bedeutung ist. Die Schutzart IP20 bietet einen grundlegenden Schutz gegen das Eindringen von Fremdkörpern größer als 12,5 mm und gegen Berührung, was eine sichere Handhabung und Integration in die Schaltschrankumgebung ermöglicht.
FAQ – Häufig gestellte Fragen zu LADN11 – Hilfsschalterblock, TeSys D, TeSys F, 1 NC, 1 NO
Was genau ist ein Hilfsschalterblock und wofür wird der LADN11 verwendet?
Ein Hilfsschalterblock ist eine elektrische Komponente, die zur Erweiterung der Funktionalität von Hauptschaltern, wie z.B. Leistungsschützen, dient. Der LADN11 wird verwendet, um den Schaltzustand von TeSys D und TeSys F Schützen präzise zu überwachen und zu signalisieren. Er verfügt über einen Schließerkontakt (1 NC) und einen Öffnerkontakt (1 NO), die für Verriegelungsfunktionen, Zustandsrückmeldungen und Diagnosezwecke in industriellen Steuerungssystemen eingesetzt werden.
Welche Vorteile bietet die Kombination aus 1 NC und 1 NO Kontakt im LADN11?
Die Kombination aus einem Schließer- (NC) und einem Öffnerkontakt (NO) bietet maximale Flexibilität. Der NC-Kontakt gibt ein Signal aus, wenn der Schütz geschlossen ist, was für Bestätigungs- und Verriegelungsschaltungen nützlich ist. Der NO-Kontakt gibt ein Signal aus, wenn der Schütz geöffnet ist, was für Überwachung, Alarmfunktionen oder die Implementierung von Sicherheitsabschaltungen essenziell ist. Diese Dualität ermöglicht komplexe Steuerlogiken mit nur einer Komponente.
Ist der LADN11 direkt mit allen TeSys D und TeSys F Schützen kompatibel?
Ja, der LADN11 Hilfsschalterblock ist speziell dafür konzipiert, nahtlos mit der TeSys D und der TeSys F Schützfamilie von Schneider Electric zu arbeiten. Er wird typischerweise vorne am Schütz montiert und nutzt dessen Betätigungsmechanismus, um die Kontakte zu schalten.
Welche Umgebungsbedingungen hält der LADN11 Hilfsschalterblock aus?
Der LADN11 ist für den robusten Einsatz in industriellen Umgebungen ausgelegt. Er kann in einem Betriebstemperaturbereich von -25 bis +70 °C eingesetzt werden und verfügt über die Schutzart IP20, was ihn gegen das Eindringen von Festkörpern größer als 12,5 mm schützt. Dies gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
Wie lange ist die erwartete Lebensdauer des LADN11?
Der LADN11 Hilfsschalterblock zeichnet sich durch eine hohe mechanische Lebensdauer von über 10 Millionen Schaltspielen aus. Diese Langlebigkeit wird durch die Verwendung hochwertiger Materialien und präziser Fertigungsprozesse erreicht, was ihn zu einer wartungsarmen und zuverlässigen Komponente für langlebige Anlagen macht.
Welche Art von Kontakten verwendet der LADN11 – Silber oder Gold?
Die genaue Kontaktmaterialzusammensetzung für den LADN11 ist für die Gewährleistung einer hohen Leitfähigkeit und Beständigkeit gegen Korrosion optimiert, oft basierend auf Silberlegierungen. Dies gewährleistet eine zuverlässige Signalübertragung auch bei geringen Strömen und Spannungen, wie sie bei Hilfskontakten üblich sind.
Ist der LADN11 für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Der LADN11 Hilfsschalterblock ist gemäß seiner Standardklassifizierung (IP20, allgemeiner industrieller Einsatz) nicht explizit für explosionsgefährdete Bereiche (ATEX-Zone) zertifiziert. Für solche Anwendungen sind spezielle, ATEX-konforme Komponenten erforderlich. Der LADN11 ist für allgemeine industrielle Anwendungen konzipiert, bei denen keine Explosionsgefahr besteht.
