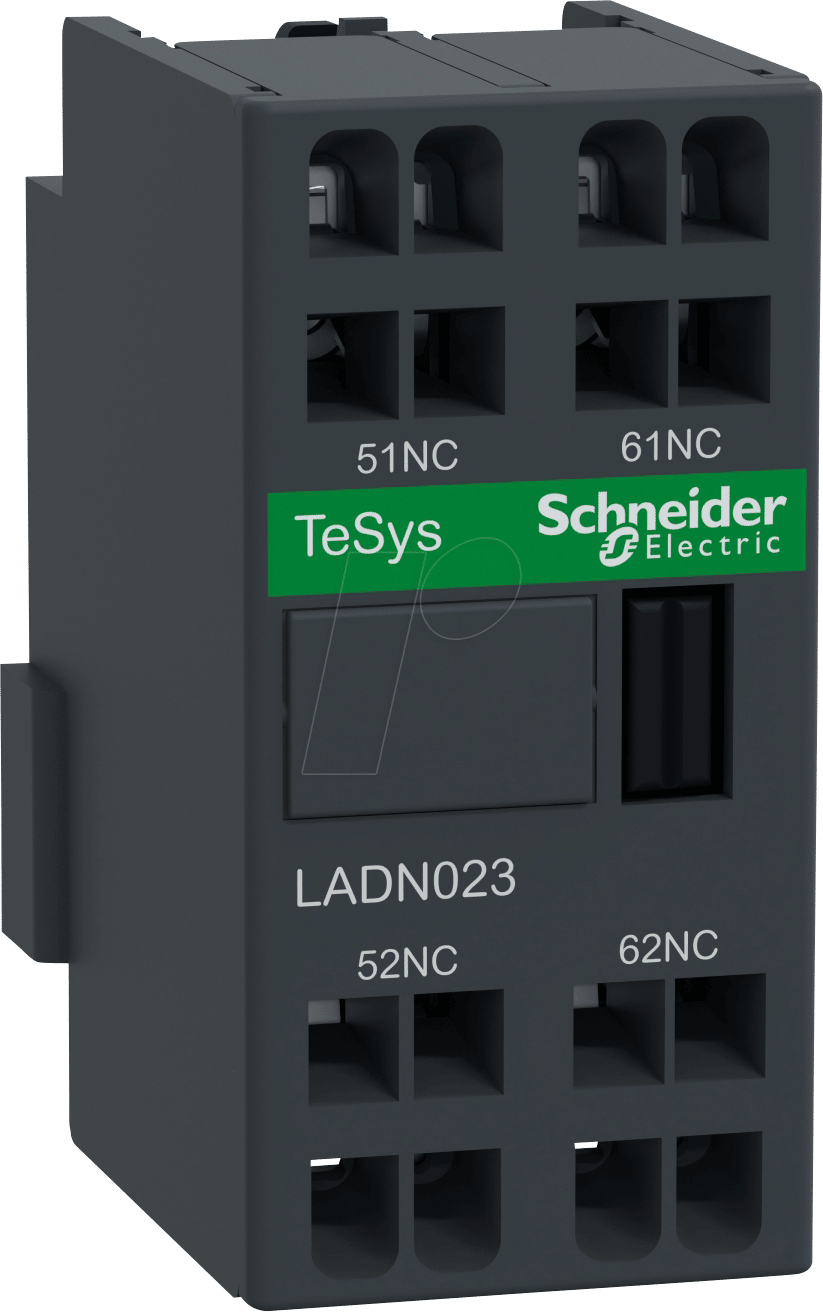

Zuverlässige Steuerung und Sicherheit mit dem LADN023 Hilfsschalterblock
Der LADN023 Hilfsschalterblock mit 2 Schließerkontakten (NC) und Federzuganschluss ist die ideale Lösung für Anwender, die höchste Zuverlässigkeit und Sicherheit in ihrer Automatisierungs- und Steuerungstechnik benötigen. Speziell entwickelt für den Einsatz in anspruchsvollen industriellen Umgebungen, löst dieser Schalterblock zuverlässig die Aufgabe der Signalübertragung und Überwachung von Schaltzuständen, wo fehlerfreie Funktion und schnelle Reaktionszeiten unerlässlich sind. Er ist perfekt geeignet für Elektrotechniker, Schaltanlagenbauer und Instandhaltungspersonal.
Innovative Technologie für maximale Leistung und Langlebigkeit
Der LADN023 Hilfsschalterblock setzt neue Maßstäbe in Bezug auf Robustheit und Zuverlässigkeit. Im Gegensatz zu Standardlösungen, die oft anfällig für mechanische Abnutzung oder Umwelteinflüsse sind, zeichnet sich dieses TeSys D Modell durch seine ausgeklügelte Konstruktion und hochwertige Materialien aus. Die Federzuganschlusstechnik, ein Schlüsselelement, garantiert eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter widrigsten Betriebsbedingungen Bestand hat. Dies minimiert das Risiko von Ausfällen und erhöht die Betriebssicherheit Ihrer Anlagen erheblich. Die schnelle und einfache Montage durch die Federzugtechnik spart zudem wertvolle Zeit bei der Installation und Wartung, was sich direkt auf die Gesamtkosten Ihrer Projekte auswirkt.
Kernvorteile des LADN023 Hilfsschalterblocks
- Sicherheit durch Redundanz: Mit zwei Schließerkontakten (NC) bietet der Hilfsschalterblock eine erhöhte Sicherheit und die Möglichkeit, sicherheitsrelevante Funktionen zu realisieren. Diese Redundanz ist entscheidend für Anwendungen, bei denen ein Ausfall eines einzelnen Kontakts schwerwiegende Folgen haben könnte.
- Robuste Federzuganschlusstechnik: Die innovative Federzuganschlusstechnik ermöglicht eine schnelle, werkzeuglose und zugleich extrem zuverlässige Verdrahtung. Sie gewährleistet eine konstante Kontaktkraft, unabhängig von Vibrationen oder Temperaturschwankungen, und eliminiert das Risiko von losen Klemmen.
- Hohe Schaltleistung und Zuverlässigkeit: Konzipiert für den Dauerbetrieb in industriellen Umgebungen, bietet der LADN023 eine außergewöhnliche Langlebigkeit und konstante Schaltleistung über eine lange Lebensdauer.
- Kompaktes und effizientes Design: Trotz seiner Leistungsfähigkeit zeichnet sich der Schalterblock durch ein platzsparendes Design aus, was die Integration in bereits bestehende oder enge Schaltanlagen erleichtert.
- Breite Kompatibilität: Als Teil der TeSys D-Baureihe ist der LADN023 nahtlos mit einer Vielzahl von Schützkombinationen und Zubehörteilen kompatibel, was eine flexible Anpassung an spezifische Anforderungen ermöglicht.
- Einfache Installation und Wartung: Die Montage und Demontage ist dank der Federzugtechnik intuitiv und zeitsparend, was Instandhaltungsprozesse optimiert und Stillstandzeiten reduziert.
Technische Spezifikationen und Aufbau
Der LADN023 Hilfsschalterblock ist ein integraler Bestandteil moderner Schützsteuerungen und dient der Erfassung von Schaltzuständen oder der Realisierung von Zusatzfunktionen. Seine primäre Aufgabe ist die Übertragung von Steuersignalen, wobei die zwei integrierten Schließerkontakte (NC – Normally Closed) im Ruhezustand geschlossen sind und erst bei Betätigung des Schützes öffnen. Dies ist eine fundamentale Funktion für Sicherheitskreise, beispielsweise zur Rückmeldung der geschlossenen Position eines Schützes oder zur Überwachung von Türen und Schutzvorrichtungen.
Die Federzuganschlusstechnik, auch bekannt als Push-in-Anschlusstechnik, revolutioniert die Art und Weise, wie elektrische Verbindungen hergestellt werden. Bei dieser Methode wird der abisolierte Draht einfach in die Anschlussöffnung gedrückt. Eine integrierte Feder hält den Leiter sicher und dauerhaft fest, ohne dass ein Lösen oder Nachziehen erforderlich ist. Dies ist ein signifikanter Vorteil gegenüber traditionellen Schraubklemmen, die sich durch Vibrationen lösen können oder eine regelmäßige Wartung erfordern. Die konstante Anpresskraft der Feder sorgt für einen geringen Übergangswiderstand und minimiert somit den Energieverlust und die Wärmeentwicklung.
Der LADN023 ist für die Montage auf einer 35 mm Normschiene gemäß DIN EN 60715 ausgelegt. Dies gewährleistet eine standardisierte und sichere Befestigung in jeder gängigen Schaltschrankkonfiguration. Die Schutzart IP20 für den Gehäuseschutz bedeutet, dass der Block gegen Fremdkörper größer als 12,5 mm geschützt ist, was für den Einsatz in Schaltschränken üblich und ausreichend ist.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Hilfsschalterblock |
| Serie | TeSys D |
| Anzahl der Kontakte | 2 |
| Kontaktart | Schließer (NC – Normally Closed) |
| Anschlusstechnik | Federzuganschluss (Push-in) |
| Montageart | Auf 35 mm Hutschiene (DIN EN 60715) |
| Isolationsspannung (Ui) | 690 V AC (gemäß IEC 60947-5-1) – Bietet hohen Schutz gegen Spannungsüberschläge. |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV – Widerstandsfähigkeit gegenüber transienten Überspannungen. |
| Umgebungstemperatur (Betrieb) | -25 °C bis +60 °C – Gewährleistet zuverlässigen Betrieb unter weiten Temperaturbedingungen. |
| Umgebungstemperatur (Lagerung) | -40 °C bis +80 °C – Schützt das Produkt während Lagerung und Transport. |
| Mechanische Lebensdauer | 10 Millionen Schaltspiele – Indikator für außergewöhnliche Langlebigkeit und Zuverlässigkeit. |
| Elektrische Lebensdauer | 1 Million Schaltspiele bei 10 A, 400 V AC – Belegt die Eignung für intensive Nutzung. |
| Schutzart Gehäuse | IP20 – Schutz gegen feste Fremdkörper ab 12,5 mm. |
Anwendungsbereiche und Einsatzszenarien
Der LADN023 Hilfsschalterblock findet breite Anwendung in nahezu allen Bereichen der industriellen Automatisierung und Steuerungstechnik. Seine primäre Funktion als Meldekontakt ist essenziell für:
- Überwachung von Schützzuständen: Die Rückmeldung, ob ein Schütz angezogen hat oder nicht, ist fundamental für die Steuerung von Motoren, Heizungen oder anderen Verbrauchern. Ein NC-Kontakt öffnet, wenn das Schütz anzieht, und signalisiert somit dessen Zustand.
- Sicherheitskreise: In sicherheitsrelevanten Anwendungen, wie Not-Aus-Schaltungen oder der Überwachung von Schutzabdeckungen, wird die zuverlässige Funktion von NC-Kontakten genutzt. Das Öffnen eines NC-Kontakts kann eine Anlage sicher abschalten.
- Verriegelungsfunktionen: Zur Verhinderung von unerwünschten oder gefährlichen Schaltzuständen werden Hilfskontakte zur Verriegelung eingesetzt. Dies verhindert beispielsweise, dass zwei Schütze gleichzeitig anziehen können, die sich gegenseitig ausschalten würden.
- Signalübertragung in komplexen Steuerungen: In SPS-gesteuerten Anlagen werden die Zustände von Maschinen und Anlagen über Hilfskontakte an die Steuerung übermittelt. Der LADN023 ermöglicht die zuverlässige Erfassung dieser Signale.
- Dezentrale Intelligenz: Auch in kleineren, eigenständigen Automatisierungslösungen oder zur Erweiterung bestehender Systeme ist der Hilfsschalterblock ein unverzichtbares Bauteil.
Die Federzuganschlusstechnik macht den LADN023 besonders attraktiv für Schaltschrankbauer, die eine schnelle und dauerhaft sichere Verdrahtung wünschen. Dies reduziert die Montagezeit erheblich und minimiert das Risiko von Verdrahtungsfehlern, die zu kostspieligen Ausfällen führen können. Die hohe Schaltleistung und die Robustheit des Geräts gewährleisten, dass es auch in Umgebungen mit hoher mechanischer Beanspruchung oder bei schnellen Schaltwechseln zuverlässig funktioniert.
Häufig gestellte Fragen zu LADN023 – Hilfsschalterblock, TeSys D, 2 NC, Federzuganschluss
Was bedeutet „2 NC“ bei diesem Hilfsschalterblock?
„2 NC“ steht für zwei Schließerkontakte (Normally Closed). Das bedeutet, dass diese beiden Kontakte im Ruhezustand, also wenn der Hilfsschalterblock nicht betätigt ist, geschlossen sind. Erst wenn der zugehörige Schütz anzieht und den Hilfsschalterblock mechanisch betätigt, öffnen diese Kontakte.
Welche Vorteile bietet die Federzuganschlusstechnik gegenüber Schraubklemmen?
Die Federzuganschlusstechnik bietet deutliche Vorteile: Sie ermöglicht eine werkzeuglose und extrem schnelle Montage, gewährleistet aber vor allem eine dauerhaft sichere und vibrationsfeste Verbindung. Die Feder hält eine konstante Klemmkraft aufrecht, was das Risiko von losen Verbindungen durch Vibrationen, wie es bei Schraubklemmen vorkommen kann, eliminiert. Dies erhöht die Zuverlässigkeit und reduziert den Wartungsaufwand.
In welchen Umgebungen kann der LADN023 Hilfsschalterblock eingesetzt werden?
Der LADN023 ist für den Einsatz in industriellen Umgebungen konzipiert. Mit einem Betriebstemperaturbereich von -25 °C bis +60 °C und einer hohen Bemessungsstoßspannungsfestigkeit ist er robust genug für anspruchsvolle Bedingungen, wie sie in Produktionsanlagen, Schaltanlagen oder Motorsteuerungen üblich sind.
Ist dieser Hilfsschalterblock mit anderen TeSys D Komponenten kompatibel?
Ja, der LADN023 ist Teil der TeSys D-Baureihe von Schneider Electric. Dies garantiert eine hohe Kompatibilität mit einer breiten Palette von TeSys D Schützen, Motorstartern und weiterem Zubehör, was eine flexible Integration in bestehende oder neue Anlagen ermöglicht.
Wie wird der LADN023 Hilfsschalterblock montiert?
Die Montage erfolgt denkbar einfach auf einer standardmäßigen 35 mm Hutschiene (DIN EN 60715). Dies ist eine weit verbreitete Norm in Schaltschränken und ermöglicht eine sichere und stabile Befestigung.
Welche maximale Schaltleistung kann dieser Hilfsschalterblock schalten?
Der LADN023 ist für eine elektrische Lebensdauer von 1 Million Schaltspielen bei 10 A und 400 V AC ausgelegt. Die Isolationsspannung (Ui) beträgt 690 V AC, was auf seine Eignung für hohe Spannungsanwendungen hinweist. Die genaue Schaltleistung hängt von der Anwendung ab, aber er ist für die typischen Anforderungen in Steuerungskreisen ausgelegt.
Kann dieser Hilfsschalterblock in sicherheitsrelevanten Anwendungen eingesetzt werden?
Ja, die zweifache Schließerkontakt-Konfiguration (2 NC) macht den LADN023 ideal für sicherheitsrelevante Anwendungen. NC-Kontakte sind ein integraler Bestandteil vieler Sicherheitsfunktionen, wie z.B. in Not-Aus-Schaltungen oder zur Überwachung von Schutzvorrichtungen, wo das Öffnen eines Stromkreises zur Abschaltung der Anlage führt.
