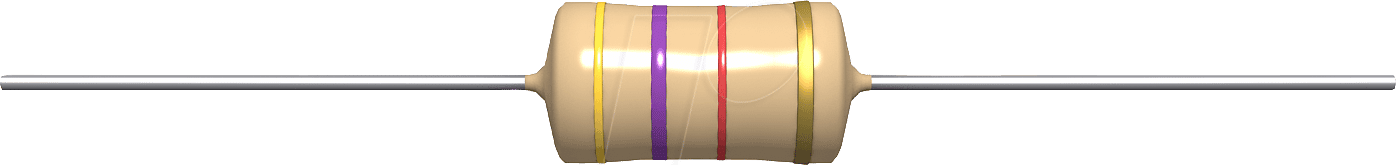

L-XHBCC 680u – Die Präzisions-Festinduktivität für Anspruchsvolle Elektronikprojekte
Wenn Ihre Schaltungen eine zuverlässige und stabile Stromversorgung benötigen und Störsignale effektiv unterdrückt werden müssen, ist die L-XHBCC 680u Festinduktivität die ideale Lösung. Entwickelt für Ingenieure, Hobbyisten und Entwickler im Bereich Elektronik, Elektrotechnik und IT, die höchste Ansprüche an Präzision und Langlebigkeit stellen, eliminiert dieses Bauteil unerwünschte Effekte und optimiert die Leistung Ihrer Geräte.
Warum die L-XHBCC 680u die Überlegene Wahl ist
Im Gegensatz zu Standard-Induktivitäten, die oft Kompromisse bei Leistung und Zuverlässigkeit eingehen, bietet die L-XHBCC 680u eine überlegene Performance durch ihre sorgfältig ausgewählten Materialien und die optimierte Konstruktion. Die axiale Bauform ermöglicht eine einfache Integration in bestehende Schaltungen, während das Ferritkernmaterial für eine herausragende magnetische Leistung und minimale Verluste sorgt. Diese Kombination gewährleistet eine konstante und präzise Induktivität von 680 µH, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Überlegenheit und Anwendungsbereiche
Die L-XHBCC 680u Festinduktivität zeichnet sich durch ihre hervorragenden elektrischen und magnetischen Eigenschaften aus, die sie für eine Vielzahl von Anwendungen prädestinieren. Ihre Konstruktion minimiert parasitäre Kapazitäten und Verluste, was zu einer verbesserten Effizienz und einem geringeren Wärmeaufkommen führt. Dies ist entscheidend in leistungskritischen Anwendungen, wo Stabilität und Zuverlässigkeit an erster Stelle stehen.
- Signalfilterung und Entstörung: Die Hauptfunktion besteht in der effektiven Filterung von hochfrequenten Störsignalen, die die Integrität von empfindlichen Schaltungen beeinträchtigen könnten. Durch die Bereitstellung eines hohen Widerstands gegen wechselnde Ströme wird ein glatterer und reinerer Signalfluss gewährleistet.
- Energieglättung in Schaltnetzteilen: In Schaltnetzteilen spielt die L-XHBCC 680u eine zentrale Rolle bei der Glättung der Ausgangsspannung. Sie speichert Energie während der Einschaltphasen und gibt sie während der Ausschaltphasen wieder ab, wodurch eine stabile Gleichspannung erreicht wird.
- Oszillatorschaltungen: Als Kernkomponente in vielen Oszillatorschaltungen, wie LC-Schwingkreisen, bestimmt die Induktivität die Resonanzfrequenz und somit die Frequenz des erzeugten Signals. Die präzise Induktivität von 680 µH ermöglicht die Erzeugung spezifischer Frequenzen mit hoher Genauigkeit.
- Impedanzanpassung: In HF-Anwendungen (Hochfrequenz) wird die L-XHBCC 680u zur Impedanzanpassung eingesetzt, um maximale Leistungsübertragung zwischen verschiedenen Schaltungsabschnitten zu erzielen.
- Drosselfunktion: Als Drossel blockiert sie Wechselströme und lässt Gleichströme weitgehend ungehindert passieren, was sie ideal für die Entkopplung von Stromversorgungsleitungen macht.
Konstruktion und Materialgüte
Der Kern der L-XHBCC 680u besteht aus hochwertigem Ferritmaterial. Ferrit ist ein keramisches Material, das aus Eisenoxiden mit Beimischungen anderer Metalloxide besteht. Seine besonderen Eigenschaften, wie eine hohe Permeabilität bei gleichzeitig geringen Wirbelstromverlusten, machen es zum idealen Werkstoff für Induktivitäten in einem breiten Frequenzbereich. Die axiale Bauform mit robusten Anschlüssen gewährleistet eine mechanische Stabilität und eine einfache Lötbarkeit. Die Wicklung ist präzise auf den Ferritkern aufgebracht, um die spezifizierte Induktivität von 680 µH exakt zu erreichen und eine hohe Güte (Q-Faktor) über den Betriebsbereich zu gewährleisten.
Leistungsmerkmale und Zuverlässigkeit
Die L-XHBCC 680u wurde entwickelt, um auch unter widrigen Bedingungen eine gleichbleibend hohe Leistung zu erbringen. Die sorgfältige Fertigung und die Auswahl der Materialien garantieren eine geringe Toleranz der Induktivität, was für präzise Schaltungen unerlässlich ist. Darüber hinaus zeichnet sich diese Festinduktivität durch eine hohe Belastbarkeit und eine ausgezeichnete thermische Stabilität aus, was eine lange Lebensdauer und einen zuverlässigen Betrieb Ihrer elektronischen Geräte sicherstellt.
Produktspezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Festinduktivität, axial |
| Serienbezeichnung | XHBCC |
| Kernmaterial | Ferrit |
| Induktivitätswert | 680 µH (Mikrohenry) |
| Toleranz | Präzise Fertigung für enge Toleranzen (typisch ±10%, abhängig von der spezifischen Produktcharge und Herstellerangabe) |
| Maximaler Gleichstromwiderstand (DCR) | Spezifisch je nach Wicklungsdrahtstärke; optimiert für geringe Verluste. |
| Betriebstemperaturbereich | Erweitert, um Zuverlässigkeit unter variablen Umgebungsbedingungen zu gewährleisten (z.B. -40°C bis +125°C). |
| Einsatzbereich | Signalfilterung, Energieglättung, Oszillatorschaltungen, Drosselfunktion, Impedanzanpassung. |
Häufig gestellte Fragen zu L-XHBCC 680u – Festinduktivität, axial, XHBCC, Ferrit, 680 uH
Was genau ist eine axiale Festinduktivität und wofür wird sie verwendet?
Eine axiale Festinduktivität ist ein passives elektronisches Bauteil, das eine elektrische Induktivität aufweist und für den Einbau in Leiterplatten mit axialen Anschlüssen konzipiert ist. Ihre Hauptfunktion ist das Speichern von Energie in einem Magnetfeld, wenn Strom fließt. Sie wird häufig zur Filterung von unerwünschten Frequenzen, zur Glättung von Spannungen in Netzteilen und zur Erzeugung von Schwingungen in Oszillatorschaltungen eingesetzt.
Welchen Vorteil bietet das Ferritmaterial im Vergleich zu anderen Kernmaterialien?
Ferritkerne zeichnen sich durch ihre hohe magnetische Permeabilität aus, was bedeutet, dass sie Magnetfelder sehr gut leiten können. Gleichzeitig weisen sie im Vergleich zu Eisenkernen geringere Wirbelstromverluste auf, insbesondere bei höheren Frequenzen. Dies führt zu einer höheren Effizienz und geringeren Wärmeentwicklung, was die L-XHBCC 680u ideal für anspruchsvolle Anwendungen macht.
Ist die L-XHBCC 680u für Hochfrequenzanwendungen geeignet?
Ja, die L-XHBCC 680u ist dank des Ferritkerns und der präzisen Wicklung gut für Anwendungen im höheren Frequenzbereich geeignet. Die genauen Leistungsgrenzen hängen von Faktoren wie der Wicklungsqualität und dem Design der Schaltung ab, aber Ferritkerne sind generell für Frequenzen im Kilohertz- bis Megahertz-Bereich optimiert.
Was bedeutet die Angabe 680 µH und wie beeinflusst sie die Funktion in einer Schaltung?
680 µH steht für 680 Mikrohenry und ist der Wert der Induktivität. Die Induktivität beschreibt, wie stark das Bauteil auf Änderungen des Stroms reagiert und Energie in seinem Magnetfeld speichert. Ein höherer Induktivitätswert bedeutet, dass das Bauteil mehr Energie speichern kann und einen größeren Widerstand gegen schnelle Stromänderungen bietet, was für Filter- und Glättungsfunktionen vorteilhaft ist.
Wie wird die L-XHBCC 680u in einer Schaltung montiert?
Die L-XHBCC 680u verfügt über axiale Anschlussdrähte, die direkt durch Bohrlöcher auf einer Leiterplatte (PCB) gesteckt werden. Anschließend werden die Drähte auf der Unterseite der Leiterplatte verlötet, um eine dauerhafte und elektrisch leitende Verbindung zu gewährleisten. Diese Bauform ist für manuelle oder automatisierte Bestückungsprozesse gut geeignet.
Gibt es eine empfohlene maximale Strombelastbarkeit für diese Induktivität?
Die maximale Strombelastbarkeit wird üblicherweise durch den maximal zulässigen Gleichstromwiderstand (DCR) und die thermische Belastbarkeit des Wicklungsdrahtes bestimmt. Diese spezifischen Werte sollten dem detaillierten Datenblatt des Herstellers entnommen werden, da sie je nach genauer Ausführung und verwendeten Materialien variieren können.
Welche Arten von Störungen kann die L-XHBCC 680u effektiv unterdrücken?
Die L-XHBCC 680u ist besonders wirksam bei der Unterdrückung von hochfrequenten Störsignalen (Rauschen), die durch Schaltvorgänge, externe elektromagnetische Einflüsse oder andere Komponenten in einer Schaltung verursacht werden. Sie fungiert als Hochfrequenzsperre, indem sie hohe Frequenzen stark dämpft, während niedrigere Frequenzen und Gleichströme weitgehend unbeeinflusst bleiben.
