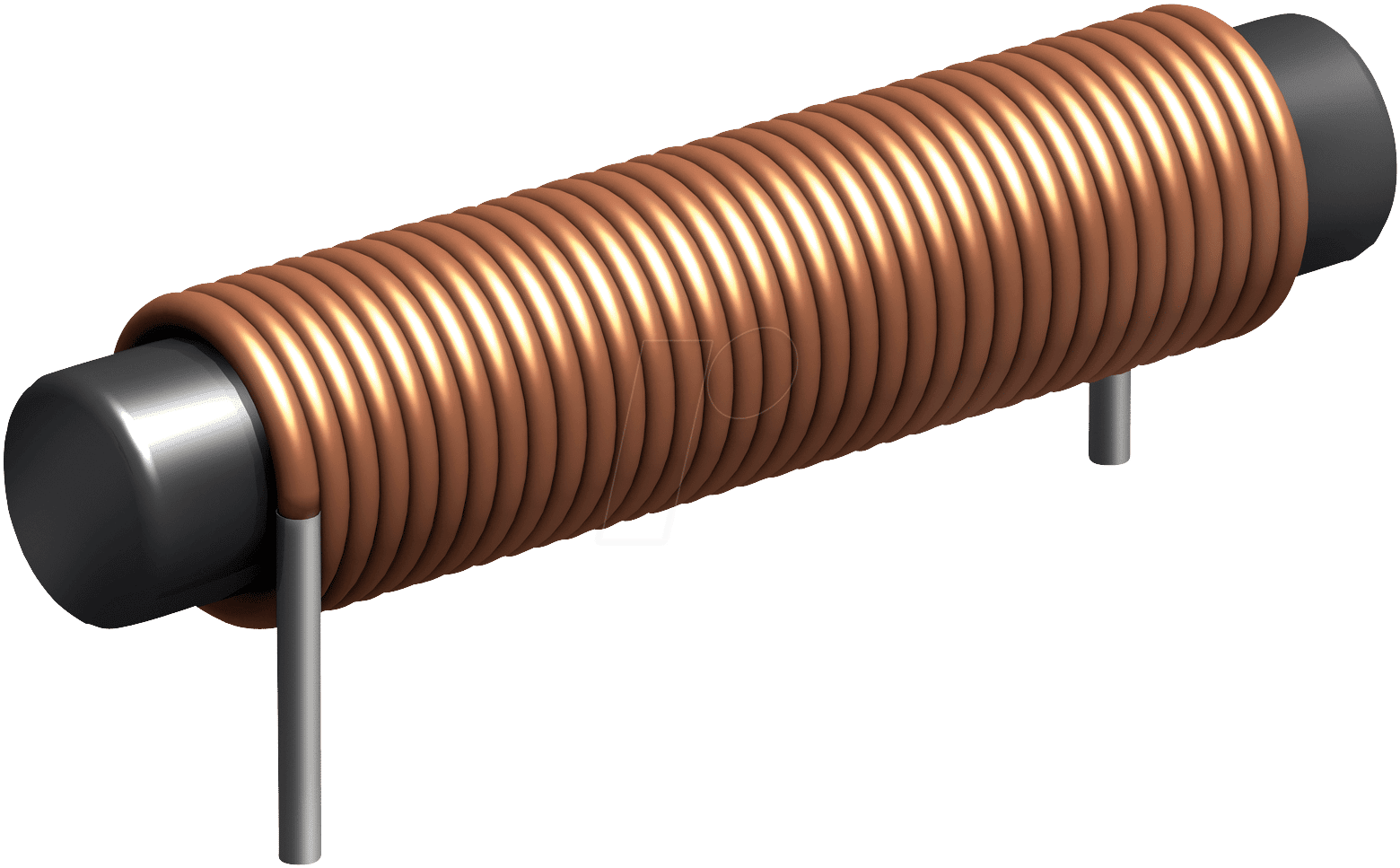

Ihr Experte für störungsfreie Elektronik: Die L-5RCC 10,0u Funkentstördrossel
Die L-5RCC 10,0u Funkentstördrossel ist die essentielle Komponente zur Unterdrückung unerwünschter elektromagnetischer Störungen (EMI) und Hochfrequenzrauschens in Ihren elektronischen Schaltungen. Entwickelt für Ingenieure, Techniker und anspruchsvolle Hobbyisten, die höchste Anforderungen an die Signalintegrität und Systemstabilität stellen, eliminiert diese Drossel effektiv Kopplungsphänomene, die zu Fehlfunktionen und Leistungseinbußen führen können. Sie ist die ideale Lösung für Applikationen, bei denen saubere Stromversorgungen und störungsfreie Datensignale unverzichtbar sind.
Anwendungsbereiche und Leistungsfähigkeit
Die herausragende Leistung der L-5RCC 10,0u Funkentstördrossel manifestiert sich in einer Vielzahl von kritischen Applikationen. Ihre Fähigkeit, hochfrequente Störsignale effektiv zu dämpfen, macht sie zu einem unverzichtbaren Bauteil in der Audio- und Videotechnik, wo Signalreinheit absolute Priorität hat. In der Medizintechnik gewährleistet sie die Zuverlässigkeit und Sicherheit von Geräten, indem sie EMI-Effekte minimiert, die die Genauigkeit von Messungen beeinträchtigen könnten. Darüber hinaus spielt sie eine entscheidende Rolle in der Telekommunikation, der Industrieautomatisierung und in empfindlichen Messinstrumenten, wo präzise und störungsfreie Signalübertragung die Grundlage für korrekte Funktionalität bildet. Die L-5RCC 10,0u ist speziell darauf ausgelegt, auch bei hohen Strombelastungen eine konstante Dämpfungsleistung zu erzielen, was sie von vielen Standardlösungen abhebt, die bei gesteigerten Anforderungen an ihre Grenzen stoßen.
Technologie und Materialqualität
Das Kernstück der L-5RCC 10,0u Funkentstördrossel bildet ein hochwertiger Ferritkern, der sorgfältig ausgewählt wurde, um ein optimales Verhältnis von Induktivität und Verlustfaktor über einen breiten Frequenzbereich zu gewährleisten. Diese spezielle Materialzusammensetzung ermöglicht eine effiziente Absorption und Umwandlung von Hochfrequenzenergie in Wärme, wodurch störende Frequenzen effektiv abgeleitet werden. Der Wickeldraht besteht aus reinem Kupfer mit einer speziellen Isolierung, die für hohe Spannungsfestigkeit und thermische Belastbarkeit ausgelegt ist. Die präzise Wickeltechnik minimiert parasitäre Kapazitäten und Leckinduktivitäten, was zu einer überlegenen Entstörwirkung führt. Im Gegensatz zu einfacheren Entstörkomponenten, die auf weniger optimierten Materialien basieren, bietet die L-5RCC 10,0u eine konsistentere und effektivere Dämpfung, die sich auch unter anspruchsvollen Betriebsbedingungen bewährt.
Konstruktive Merkmale für maximale Effizienz
Die Konstruktion der L-5RCC 10,0u ist auf maximale Effizienz und Zuverlässigkeit ausgelegt. Das kompakte Bauformat ermöglicht eine einfache Integration in bestehende Schaltungsdesigns und begrenzt den Platzbedarf auf der Leiterplatte. Die Anschlussterminals sind robust und für eine sichere Lötverbindung ausgelegt, was eine dauerhaft stabile elektrische Verbindung gewährleistet. Die Verkapselung schützt die Drossel vor Umwelteinflüssen wie Feuchtigkeit und Staub, was ihre Lebensdauer signifikant verlängert. Diese durchdachte Konstruktion, die auf langjähriger Erfahrung in der Entwicklung von Entstörkomponenten beruht, stellt sicher, dass die L-5RCC 10,0u auch in industriellen Umgebungen und unter widrigen Bedingungen zuverlässig arbeitet.
Vorteile der L-5RCC 10,0u Funkentstördrossel
- Optimale EMI-Unterdrückung: Effektive Reduktion von hochfrequenten Störungen und Rauschen für reine Signale.
- Hohe Induktivität: Mit 10,0µH bietet sie eine signifikante Impedanz bei Frequenzen, die typischerweise Störungen verursachen.
- Breiter Frequenzbereich: Wirkt über ein weites Spektrum von Störfrequenzen, was sie für vielfältige Anwendungen geeignet macht.
- Robuste Bauweise: Konzipiert für Langlebigkeit und Zuverlässigkeit auch in anspruchsvollen Umgebungen.
- Hohe Strombelastbarkeit: Bewahrt ihre Entstörleistung auch bei signifikanten Stromflüssen.
- Kompaktes Design: Ermöglicht eine einfache Integration in Schaltungen mit begrenztem Platzangebot.
- Hohe Signalintegrität: Schützt empfindliche Schaltungen vor externen und internen Störsignalen.
Technische Spezifikationen im Detail
| Eigenschaft | Wert / Beschreibung |
|---|---|
| Artikelnummer | L-5RCC 10,0u |
| Typ | Funkentstördrossel |
| Induktivität | 10,0 µH (Mikrohenry) |
| Max. Betriebsstrom | Spezifisch für die Serie, typischerweise optimiert für gängige Leistungsklassen in Anwendungen wie Audio- und Datenschnittstellen. Konsultieren Sie das Datenblatt für genaue Werte. |
| Max. Betriebstemperatur | Typisch im Bereich von -40°C bis +85°C, ausgelegt für zuverlässigen Betrieb unter verschiedenen klimatischen Bedingungen. |
| Gleichstromwiderstand (DCR) | Extrem gering, um Energieverluste und zusätzliche Erwärmung zu minimieren. Ein niedriger DCR ist entscheidend für die Effizienz der Stromversorgung. |
| Material des Kerns | Hochwertiger Ferrit, optimiert für maximale Impedanz bei Störfrequenzen und minimale Kernverluste. |
| Gehäusematerial | Stabile, nicht-leitende Vergussmasse zum Schutz vor mechanischer Beschädigung und Umwelteinflüssen. |
| Anschlussart | Lötanschlüsse für dauerhaft sichere und niederohmige Verbindungen auf Leiterplatten. |
FAQ – Häufig gestellte Fragen zu L-5RCC 10,0u – Funkentstördrossel 5RCC, 10,0uH
Was genau ist eine Funkentstördrossel und wozu dient sie?
Eine Funkentstördrossel, auch als EMI-Drossel bezeichnet, ist eine passive elektronische Komponente, die dazu dient, unerwünschte hochfrequente Störungen (EMI – Elektromagnetische Interferenz) aus Stromversorgungsleitungen oder Datenleitungen zu filtern. Sie wirkt wie ein Hochpassfilter, der Gleich- und niederfrequente Signale passieren lässt, während hochfrequente Störsignale gedämpft oder blockiert werden.
In welchen Anwendungen ist die L-5RCC 10,0u besonders empfehlenswert?
Die L-5RCC 10,0u ist ideal für Anwendungen, bei denen eine hohe Signalreinheit und Systemstabilität erforderlich sind. Dazu gehören beispielsweise Audio- und Videogeräte, Messinstrumente, Telekommunikationstechnik, medizinische Geräte sowie industrielle Steuerungs- und Automatisierungssysteme.
Wie unterscheidet sich die L-5RCC 10,0u von einer einfachen Spule?
Während eine Funkentstördrossel ebenfalls eine Spule ist, wurde sie speziell für die Entstörung optimiert. Das bedeutet, dass sie nicht nur eine bestimmte Induktivität aufweist, sondern auch über einen breiten Frequenzbereich hinweg eine hohe Impedanz gegenüber Störsignalen bietet und dabei möglichst geringe eigene Verluste hat. Die Materialauswahl und die Wickeltechnik sind hierbei entscheidend.
Kann ich die L-5RCC 10,0u auch für Gleichspannungen verwenden?
Ja, Funkentstördrosseln wie die L-5RCC 10,0u sind primär für Gleichspannungen und niederfrequente Wechselspannungen konzipiert. Ihre Hauptfunktion ist das Filtern von hochfrequenten Störungen, die sich auf Gleich- oder niederfrequenten Signalen überlagern können. Sie blockiert nicht die Gleichspannung selbst.
Welche Faktoren beeinflussen die Effektivität einer Funkentstördrossel?
Die Effektivität hängt von mehreren Faktoren ab: der Nenninduktivität, dem Material des Kerns (Ferrit-Typ und -Form), der Wickeltechnik, dem maximalen Betriebsstrom und der Frequenz des zu unterdrückenden Störsignals. Die L-5RCC 10,0u ist durch ihre spezifischen Eigenschaften für eine breite Palette von Entstörungsaufgaben optimiert.
Wie wird die L-5RCC 10,0u in einer Schaltung verbaut?
Die L-5RCC 10,0u wird typischerweise in Serie in die Stromversorgung oder die Datenleitung geschaltet. Sie wird auf der Leiterplatte angelötet, wobei eine saubere und niederohmige Lötverbindung entscheidend für die volle Leistungsfähigkeit ist.
Gibt es spezifische Anforderungen an die Dimensionierung der L-5RCC 10,0u für meine Anwendung?
Die Wahl der richtigen Drossel hängt von den spezifischen Anforderungen Ihrer Anwendung ab, insbesondere vom maximalen Betriebsstrom, der zu erwartenden Störfrequenz und der gewünschten Dämpfung. Für eine präzise Dimensionierung empfehlen wir die Konsultation des technischen Datenblatts und gegebenenfalls die Beratung durch einen Fachexperten.
