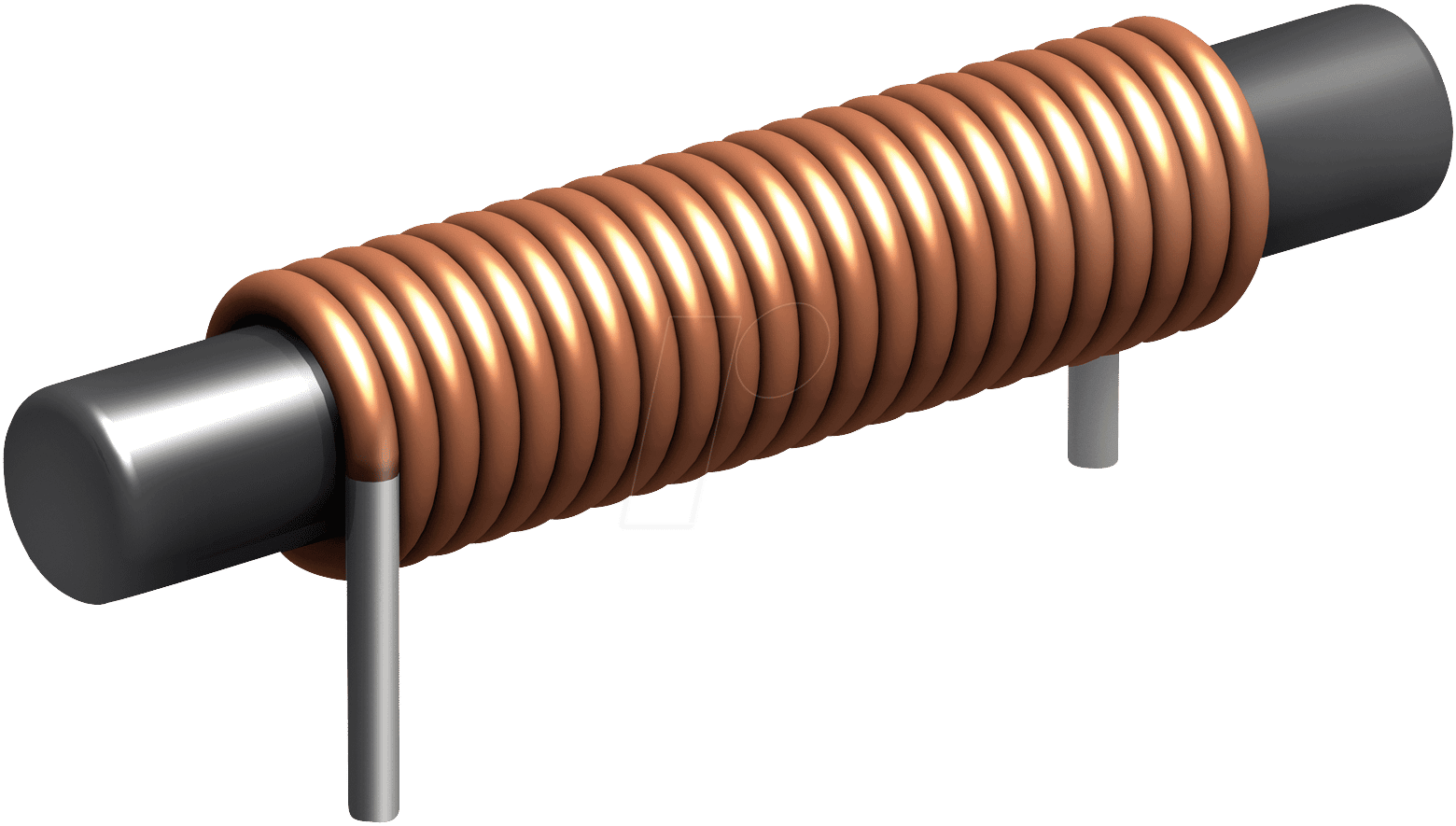

L-4RCC 1,8u – Maximale Signalintegrität durch präzise Funkentstördrossel
Stellen Sie sich unerwünschten elektromagnetischen Störungen entgegen und sichern Sie die optimale Leistung Ihrer empfindlichen elektronischen Schaltungen mit der L-4RCC 1,8u Funkentstördrossel. Dieses Bauteil ist unerlässlich für Ingenieure, Entwickler und Technikenthusiasten, die höchste Anforderungen an Signalreinheit und Systemstabilität haben, insbesondere in anspruchsvollen Audio-, HF- oder Automatisierungsanwendungen, wo Rauschen und Interferenzen die Funktionalität drastisch beeinträchtigen können.
Das Kernproblem: Elektromagnetische Interferenzen (EMI) und RFI
In modernen elektronischen Systemen ist die Reduzierung von elektromagnetischen Interferenzen (EMI) und Radiofrequenz-Interferenzen (RFI) von kritischer Bedeutung. Diese unerwünschten Störsignale können aus einer Vielzahl von Quellen stammen, darunter Schaltnetzteile, Motoren, digitale Schaltungen und externe HF-Sender. EMI und RFI können zu einer Vielzahl von Problemen führen, wie z.B. Datenkorruption, Fehlfunktionen von Geräten, schlechter Klangqualität in Audiosystemen und instabilem Verhalten in kritischen Steuerungsanwendungen. Standard-Entstördrosseln erfüllen oft nicht die hohen Anforderungen an Effektivität und Präzision, die für anspruchsvolle Applikationen notwendig sind.
Warum L-4RCC 1,8u die überlegene Wahl ist
Die L-4RCC 1,8u Funkentstördrossel zeichnet sich durch ihre spezifisch optimierten elektrischen Eigenschaften und ihre robuste Konstruktion aus. Während Standard-Entstördrosseln oft eine breitere Frequenzbandunterdrückung anstreben, ist die L-4RCC 1,8u präzise für die effektive Dämpfung von Störsignalen im kritischen Bereich von 1,8 µH (Mikrohenry) ausgelegt. Diese gezielte Induktivität ermöglicht eine hochselektive Filterung, ohne die gewünschten Nutzsignale signifikant zu beeinträchtigen. Die sorgfältige Auswahl der Kernmaterialien und Wickeltechniken minimiert zudem Eigeninduktivität und parasitäre Kapazitäten, was zu einer überlegenen Leistung und Zuverlässigkeit im Vergleich zu allgemeineren Bauteilen führt.
Technische Überlegenheit und Einsatzgebiete
Die L-4RCC 1,8u ist mehr als nur eine Induktivität; sie ist ein präzisionsgefertigtes Bauteil, das darauf ausgelegt ist, die Signalintegrität auf höchstem Niveau zu gewährleisten. Ihre Kernaufgabe besteht darin, hochfrequente Störspannungen zu blockieren, indem sie eine hohe Impedanz für diese Frequenzen bietet, während sie Gleichstrom und niederfrequente Signale nahezu ungehindert passieren lässt. Dies macht sie zu einem unverzichtbaren Element in:
- Audio-Verstärkerschaltungen: Zur Eliminierung von Netzbrummen und Rauschen, die die Klangqualität beeinträchtigen.
- HF-Schaltungen: Zur Entkopplung und Entstörung von Funksignalwegen, um eine klare Signalübertragung zu gewährleisten.
- Netzteilen und Stromversorgungen: Zur Glättung von Ausgangsspannungen und zur Reduzierung von Schaltgeräuschen, die sich auf angeschlossene Geräte auswirken können.
- Steuerungs- und Automatisierungstechnik: Zur Sicherstellung der Stabilität und Zuverlässigkeit von Sensoren und Aktoren in industriellen Umgebungen.
- Datenkommunikationssystemen: Zur Minimierung von Bitfehlern und zur Gewährleistung der Datenintegrität.
Konstruktive Merkmale für maximale Effizienz
Die L-4RCC 1,8u Funkentstördrossel wird unter strengen Qualitätskontrollen gefertigt, um höchste Performance und Langlebigkeit zu garantieren. Die Auswahl des Kernmaterials, typischerweise hochpermeables Ferrit, spielt eine entscheidende Rolle bei der Effektivität der Entstörung über ein breites Frequenzspektrum. Die präzise Wicklung sorgt für die spezifizierte Induktivität von 1,8 µH und minimiert unerwünschte Verluste. Die robuste Vergussmasse schützt das Bauteil vor Umwelteinflüssen wie Feuchtigkeit und Staub, was seine Zuverlässigkeit in industriellen Umgebungen weiter erhöht.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | L-4RCC 1,8u |
| Produkttyp | Funkentstördrossel (Common Mode Choke) |
| Induktivität | 1,8 µH (Mikrohenry) |
| Konstruktion | Ringkern-Bauweise mit präziser Wicklung zur Maximierung der Effizienz und Minimierung von Streuinduktivitäten. |
| Kernmaterial | Hochpermeables Ferritmaterial, optimiert für effektive Entstörung im relevanten Frequenzbereich. Bietet exzellente magnetische Eigenschaften ohne signifikante Sättigung unter Nennstrom. |
| Maximale Strombelastbarkeit | Die genaue Strombelastbarkeit ist abhängig von der Umgebungstemperatur und der maximal zulässigen Erwärmung. Spezifische Datenblätter geben hierzu Auskunft, aber die L-4RCC-Serie ist für anspruchsvolle Applikationen konzipiert, die auch höhere Ströme tolerieren müssen, ohne die Entstörleistung zu beeinträchtigen. |
| Betriebstemperaturbereich | Konstruiert für den Einsatz in einem breiten Temperaturbereich, typischerweise von -40°C bis +85°C, um Zuverlässigkeit unter verschiedenen Umweltbedingungen zu gewährleisten. |
| Anschlusstechnik | Standard-Lochraster (Through-Hole) für einfache Montage auf Leiterplatten (PCBs). Bietet sichere und leitfähige Verbindungen. |
| Anwendungsfokus | Signalentstörung, EMI/RFI-Unterdrückung in Audio-, HF-, Schaltnetzteil- und Automatisierungstechnik. |
Vorteile der L-4RCC 1,8u
- Gezielte Frequenzunterdrückung: Die präzise Induktivität von 1,8 µH ermöglicht eine hocheffiziente Dämpfung von Störsignalen in spezifischen kritischen Frequenzbereichen, ohne Nutzsignale zu stark zu beeinflussen.
- Verbesserte Signalqualität: Reduziert effektiv unerwünschtes Rauschen und Interferenzen, was zu einer klareren und reineren Signalübertragung führt.
- Erhöhte Systemstabilität: Schützt empfindliche Komponenten und Schaltungen vor Störsignalen, was die Zuverlässigkeit und Langlebigkeit des Gesamtsystems verbessert.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien mit guter thermischer und mechanischer Beständigkeit für den dauerhaften Einsatz in anspruchsvollen Umgebungen.
- Vielseitige Anwendbarkeit: Ideal für eine breite Palette von Elektronikanwendungen, bei denen Signalintegrität von größter Bedeutung ist.
- Kompakte Bauform: Ermöglicht die Integration auch in platzkritische Designs, ohne Kompromisse bei der Leistung einzugehen.
Häufig gestellte Fragen (FAQ) zu L-4RCC 1,8u – Funkentstördrossel 4RCC, 1,8uH
Was ist der Hauptzweck einer Funkentstördrossel wie der L-4RCC 1,8u?
Der Hauptzweck einer Funkentstördrossel wie der L-4RCC 1,8u ist die Unterdrückung von unerwünschten hochfrequenten Störsignalen, auch bekannt als elektromagnetische Interferenzen (EMI) oder Radiofrequenz-Interferenzen (RFI). Sie fungiert als Filter, der diese Störungen blockiert und so die Signalqualität und Systemstabilität verbessert.
Für welche spezifischen Anwendungen ist die L-4RCC 1,8u besonders gut geeignet?
Die L-4RCC 1,8u ist besonders gut geeignet für Anwendungen, bei denen höchste Signalreinheit gefordert ist. Dazu gehören insbesondere Audioverstärkerschaltungen zur Eliminierung von Brummen und Rauschen, HF-Schaltungen zur Entkopplung von Funksignalwegen, sowie Netzteile und Steuerungslogiken, um eine stabile und störungsfreie Stromversorgung und Datenverarbeitung zu gewährleisten.
Was bedeutet die Angabe „1,8uH“?
„1,8uH“ steht für 1,8 Mikrohenry (µH). Dies ist die Maßeinheit für die Induktivität des Bauteils. Die Induktivität bestimmt, wie effektiv die Drossel hochfrequente Signale blockiert. Eine Induktivität von 1,8 µH ist präzise auf bestimmte Störfrequenzen abgestimmt.
Wie unterscheidet sich die L-4RCC 1,8u von einer Standard-Drossel?
Die L-4RCC 1,8u ist im Gegensatz zu vielen universellen Drosseln speziell für eine gezielte Funkentstörung konzipiert. Dies beinhaltet die Auswahl optimierter Kernmaterialien und eine präzise Wicklung, um eine hohe Effektivität bei der Dämpfung von Störsignalen zu erreichen, ohne dabei die gewünschten Nutzsignale zu stark zu beeinträchtigen. Die spezifizierte Induktivität von 1,8 µH ist auf ein bestimmtes Anforderungsprofil zugeschnitten.
Welche Vorteile bietet die Ringkern-Bauweise der L-4RCC 1,8u?
Die Ringkern-Bauweise (Ferrit-Ringkern) zeichnet sich durch eine hohe magnetische Kopplung aus, was zu einer geringen Streuung von magnetischen Feldern und damit zu geringeren externen Störfeldern führt. Dies minimiert parasitäre Kapazitäten und erhöht die Effizienz der Drossel, wodurch sie eine bessere Entstörwirkung bei kompakter Bauform erzielt.
Kann die L-4RCC 1,8u auch in hohen Stromanwendungen eingesetzt werden?
Die L-4RCC 1,8u ist für anspruchsvolle Applikationen konzipiert und verfügt über eine beachtliche Strombelastbarkeit. Die genauen Spezifikationen bezüglich der maximalen Stromstärke sind jedoch vom spezifischen Datenblatt abhängig und können durch Faktoren wie Umgebungstemperatur und zulässige Erwärmung beeinflusst werden. Es ist ratsam, diese Daten für die spezifische Anwendung zu prüfen.
Wie wird die L-4RCC 1,8u auf einer Leiterplatte (PCB) montiert?
Die L-4RCC 1,8u ist typischerweise mit Anschlüssen für die Durchsteckmontage (Through-Hole Technology – THT) ausgeführt. Dies bedeutet, dass die Anschlusspins durch vorgebohrte Löcher auf der Leiterplatte gesteckt und auf der anderen Seite verlötet werden, was eine sichere und robuste mechanische und elektrische Verbindung gewährleistet.
