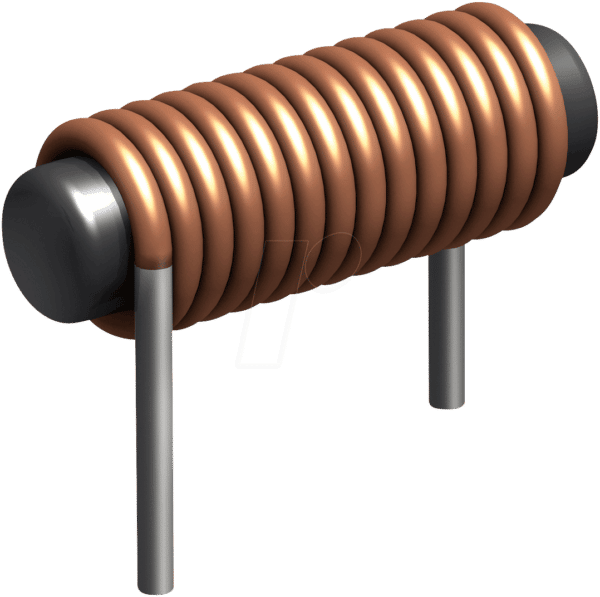

L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH: Effektive EMV-Filterung für anspruchsvolle Anwendungen
Die L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH wurde entwickelt, um präzise elektromagnetische Störungen (EMV) in elektronischen Systemen zu unterdrücken. Sie ist die ideale Lösung für Ingenieure und Entwickler, die höchste Zuverlässigkeit und Signalintegrität in ihren Schaltungen gewährleisten müssen, insbesondere dort, wo Leistungselektronik oder Hochfrequenzanwendungen zum Einsatz kommen.
Herausragende Leistung durch fortschrittliche Lösungsansätze
Im Vergleich zu Standardlösungen bietet die L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH eine signifikant verbesserte Dämpfung von Störfrequenzen im relevanten Bereich. Dies wird durch die sorgfältige Auswahl von Hochleistungs-Ferritmaterialien und eine optimierte Wickelgeometrie erreicht, die eine hohe Sättigungsinduktivität bei gleichzeitig geringen Verlusten im Hochfrequenzbereich garantiert. Die präzise Abstimmung der Induktivität auf 9,0uH minimiert die Auswirkungen auf das Nutzsignal und maximiert gleichzeitig die Filterwirkung gegen unerwünschte Oberwellen und Gleichtaktstörungen.
Optimale Entstörung für vielfältige Applikationen
Die Funkentstördrossel L-3RCC 9,0u – 3RCC ist speziell konzipiert, um ein breites Spektrum an EMV-Problemen zu adressieren. Ihre Effektivität erstreckt sich von der Unterdrückung von Rauschen in Stromversorgungen bis hin zur Entkopplung von Signalpfaden in komplexen elektronischen Geräten. Die Drossel ist ein unverzichtbares Bauteil in Bereichen wie:
- Netzteil-Entstörung: Reduzierung von niederfrequenten und hochfrequenten Störungen, die von Schaltnetzteilen emittiert werden.
- Signalintegrität: Schutz empfindlicher Signalpfade vor externen und internen Störsignalen.
- Motorsteuerungen: Minimierung von EMV, die durch Pulsweitenmodulation (PWM) in Elektromotoren erzeugt wird.
- Telekommunikationssysteme: Sicherstellung einer klaren Signalübertragung durch effektive Filterung.
- Automobil-Elektronik: Gewährleistung der Robustheit gegenüber elektromagnetischen Einflüssen im Fahrzeuginnenraum und -außenbereich.
- Industrielle Automatisierung: Zuverlässiger Betrieb von Steuerungs- und Regelungssystemen in störungsbehafteten Umgebungen.
Technische Spezifikationen und Konstruktionsmerkmale
Die L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH zeichnet sich durch ihre robusten Konstruktionsmerkmale und hochwertige Materialien aus, die eine lange Lebensdauer und zuverlässige Leistung auch unter anspruchsvollen Betriebsbedingungen gewährleisten.
| Merkmal | Details |
|---|---|
| Induktivität | 9,0uH (± Toleranz nach Spezifikation) |
| Nennstrom | Gemäß separater Produktdatenblatt-Spezifikation, optimiert für hohe Strombelastbarkeit. |
| Betriebstemperaturbereich | -40°C bis +125°C, gewährleistet Stabilität über einen weiten Temperaturbereich. |
| Material der Kerne | Hochleistungs-Ferritmaterialien mit optimierten magnetischen Eigenschaften zur Maximierung der Dämpfung bei minimalen Verlusten. Spezifische Zusammensetzung ermöglicht hohe Sättigungsinduktivität. |
| Isolationsmaterial | Hochwertiger Emaillierter Kupferlackdraht, der eine exzellente elektrische Isolation und thermische Beständigkeit bietet. |
| Wicklungsart | Präzisionswicklung zur Minimierung von parasitären Kapazitäten und zur Optimierung der Induktivitätswerte über den Frequenzbereich. |
| Gehäuse/Bauform | Kompakte Bauform für einfache Integration in bestehende Schaltungen, mit zuverlässiger mechanischer Stabilität. |
| Zulassungen und Normen | Erfüllt relevante EMV-Normen und Sicherheitsstandards für elektronische Komponenten (ggf. spezifische Zertifizierungen im Datenblatt zu finden). |
Maximale Effizienz durch gezielte EMV-Reduktion
Die Wirksamkeit der L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH resultiert aus ihrer Fähigkeit, unerwünschte hochfrequente Ströme, die als Störsignale emittiert werden oder in Nutzsignale einkoppeln, effektiv zu blockieren. Dies wird durch die induktive Reaktion der Drossel erreicht, die einen hohen Widerstand gegenüber Wechselströmen im Störfrequenzbereich bietet, während Gleichströme und niederfrequente Nutzsignale nur minimal beeinflusst werden. Die Sättigungsinduktivität spielt dabei eine entscheidende Rolle, um auch bei höheren Stromlasten eine effektive Entstörung zu gewährleisten, ohne die Leistung des Systems zu beeinträchtigen.
Anwendungsbeispiele für höchste Zuverlässigkeit
In anspruchsvollen Anwendungen, bei denen die Signalintegrität oberste Priorität hat, ist die L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH unverzichtbar. Betrachten wir beispielsweise die Entstörung von Motorsteuerungen für Servoantriebe. Hier entstehen durch die pulsweitenmodulierten Ansteuersignale erhebliche hochfrequente Oberwellen, die nicht nur die Leistung des Motors negativ beeinflussen, sondern auch andere empfindliche Elektronikkomponenten stören können. Die Integration der L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH in die Stromversorgung des Motors reduziert diese Oberwellen signifikant, was zu einem stabileren und präziseren Laufverhalten führt und gleichzeitig die EMV-Konformität des Gesamtsystems sicherstellt.
Ein weiteres Beispiel sind hochsensible Messsysteme. In wissenschaftlichen oder industriellen Messgeräten können selbst kleinste Störspannungen im Bereich von Mikrovolt oder Nanovolt zu erheblichen Messfehlern führen. Die Funkentstördrossel L-3RCC 9,0u – 3RCC, 9,0uH dient hier als effektiver Filter, um die Signalpfade von externen und internen Störquellen zu entkoppeln. Durch die Reduzierung des elektrischen Rauschens wird die Genauigkeit und Reproduzierbarkeit der Messergebnisse signifikant verbessert, was für die Validität der gewonnenen Daten unerlässlich ist.
Langfristige Investition in Qualität und Leistung
Die Wahl der L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH ist eine Investition in die langfristige Zuverlässigkeit und Leistungsfähigkeit Ihrer elektronischen Systeme. Durch die effektive Unterdrückung von EMV-Problemen werden Ausfallzeiten minimiert, die Lebensdauer der Komponenten verlängert und die Einhaltung strenger EMV-Richtlinien erleichtert. Dies spart nicht nur Kosten für Reparaturen und Nacharbeiten, sondern stärkt auch das Vertrauen in die Qualität Ihrer Produkte.
FAQ – Häufig gestellte Fragen zu L-3RCC 9,0u – Funkentstördrossel 3RCC, 9,0uH
Was ist der Hauptzweck einer Funkentstördrossel wie der L-3RCC 9,0u – 3RCC?
Der Hauptzweck einer Funkentstördrossel ist die Unterdrückung von unerwünschten elektromagnetischen Störungen (EMV) in elektronischen Schaltungen. Sie wirkt wie ein „Filter“, der hochfrequente Störsignale blockiert oder stark dämpft, um die Signalqualität zu verbessern und die ordnungsgemäße Funktion elektronischer Geräte zu gewährleisten.
Für welche Arten von Störungen ist die L-3RCC 9,0u – 3RCC besonders geeignet?
Die L-3RCC 9,0u – 3RCC ist besonders geeignet für die Unterdrückung von niederfrequenten und hochfrequenten Störungen, wie sie beispielsweise durch Schaltnetzteile, Motorsteuerungen, oder durch externe Einkopplung entstehen. Sie ist effektiv gegen Gleichtaktstörungen und Oberwellen.
Was bedeutet die Angabe 9,0uH bei dieser Funkentstördrossel?
Die Angabe 9,0uH (Mikrohenry) bezeichnet die Induktivität der Drossel. Dieser Wert ist entscheidend für die Frequenzcharakteristik der Filterung. Eine Induktivität von 9,0uH ist auf einen bestimmten Frequenzbereich abgestimmt, um dort maximale Dämpfungswirkung zu erzielen, ohne das Nutzsignal zu stark zu beeinträchtigen.
Kann die L-3RCC 9,0u – 3RCC in Hochstromanwendungen eingesetzt werden?
Die L-3RCC 9,0u – 3RCC ist für eine bestimmte Nennstrombelastbarkeit ausgelegt. Die genauen Spezifikationen hierzu sind dem Produktdatenblatt zu entnehmen. Hochwertige Funkentstördrosseln wie diese sind jedoch darauf optimiert, eine hohe Sättigungsinduktivität beizubehalten, was eine effektive Entstörung auch bei relevanten Stromlasten ermöglicht.
Welche Materialien werden typischerweise für die Herstellung einer solchen Funkentstördrossel verwendet?
Hochwertige Funkentstördrosseln wie die L-3RCC 9,0u – 3RCC werden typischerweise aus Ferritkernen gefertigt, die für ihre magnetischen Eigenschaften bekannt sind. Der Kern ist mit einem isolierten Kupferlackdraht gewickelt. Die Auswahl des spezifischen Ferritmaterials und die Art der Wicklung sind entscheidend für die Leistungsfähigkeit der Drossel.
Wie beeinflusst die L-3RCC 9,0u – 3RCC die Signalqualität?
Die L-3RCC 9,0u – 3RCC hat das Ziel, die Signalqualität zu verbessern, indem sie unerwünschte Störungen eliminiert. Während sie hochfrequente Störsignale dämpft, sollte sie das Nutzsignal im gewünschten Frequenzbereich nur minimal beeinflussen. Eine sorgfältige Auswahl der Induktivität und des Materials minimiert dabei Verluste und Verzerrungen im Nutzsignal.
Ist die L-3RCC 9,0u – 3RCC für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Die Eignung für sicherheitskritische Anwendungen hängt von spezifischen Zertifizierungen und Normen ab, die das Produkt erfüllen muss. Die L-3RCC 9,0u – 3RCC ist für den zuverlässigen Betrieb in anspruchsvollen elektronischen Systemen konzipiert. Für sicherheitskritische Anwendungen ist es jedoch unerlässlich, die Produktdatenblätter und Zertifikate im Hinblick auf die spezifischen Anforderungen zu prüfen.
