Präzision in kompakter Form: Die L-1812AS 3,3u – SMD Keramik-Induktivität für anspruchsvolle Schaltungsdesigns
Für Ingenieure, Entwickler und Hobbyisten, die höchste Präzision in ihren elektronischen Schaltungen benötigen und dabei auf minimale Baugröße angewiesen sind, bietet die L-1812AS 3,3u – SMD Keramik-Induktivität die ideale Lösung. Dieses Bauteil ist darauf ausgelegt, unerwünschte elektromagnetische Störungen zu filtern und die Signalintegrität in Hochfrequenzanwendungen zu gewährleisten, wo Standardkomponenten an ihre Grenzen stoßen.
Überlegene Leistung und Zuverlässigkeit im SMD-Format
Die L-1812AS 3,3u – SMD Keramik-Induktivität repräsentiert eine fortschrittliche Generation von passiven Bauelementen. Im Gegensatz zu herkömmlichen, oft größeren Drahtwickelinduktivitäten zeichnet sich diese Keramik-Induktivität durch ihre signifikant verbesserte mechanische Stabilität, ihre hohe thermische Belastbarkeit und ihre exzellenten HF-Eigenschaften aus. Die SMD-Bauform (Surface Mount Device) ermöglicht eine dichtere Bestückung auf Leiterplatten und vereinfacht den automatisierten Bestückungsprozess, was zu Kosteneinsparungen und einer gesteigerten Effizienz in der Produktion führt. Ihre geringe parasitäre Kapazität und hohe Güte (Q-Faktor) machen sie zur überlegenen Wahl für anspruchsvolle Filter-, Kopplungs- und Schwingkreisanwendungen.
Konstruktion und Materialgüte: Das Fundament für Leistung

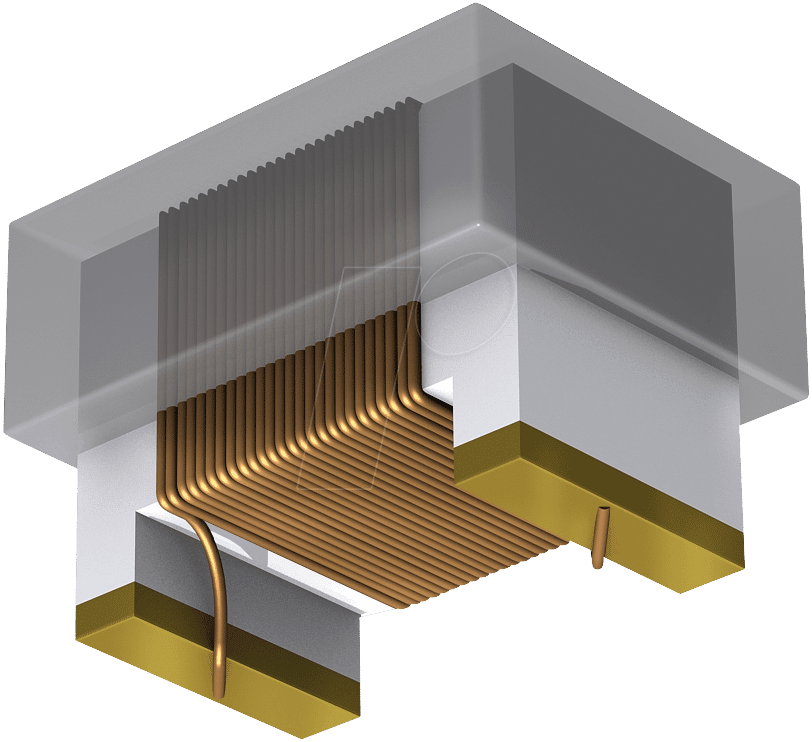

Das Herzstück der L-1812AS 3,3u – SMD Keramik-Induktivität bildet ein speziell entwickeltes Keramiksubstrat, das für seine exzellenten dielektrischen Eigenschaften und seine thermische Stabilität bekannt ist. Dieses Substrat dient als Trägermaterial für die präzise aufgebrachte Wicklung, die aus hochwertigem Kupferlackdraht gefertigt ist. Die Auswahl des Keramikmaterials ist entscheidend für die Minimierung von Verlusten bei hohen Frequenzen und die Gewährleistung einer stabilen Induktivität über einen weiten Temperaturbereich. Die externe Verkapselung schützt die empfindliche Struktur vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Beanspruchung, was die Langlebigkeit und Zuverlässigkeit des Bauteils signifikant erhöht.
Anwendungsbereiche: Wo Präzision auf Effizienz trifft
Die vielseitigen Einsatzmöglichkeiten der L-1812AS 3,3u – SMD Keramik-Induktivität erstrecken sich über diverse Branchen und Technologien. Ihre primäre Funktion liegt in der Signalfilterung, wo sie zur Unterdrückung von hochfrequenten Störsignalen (EMI/RFI) eingesetzt wird, um die Klarheit und Integrität von Datensignalen zu gewährleisten. Dies ist besonders wichtig in:
- Telekommunikationsgeräten: Mobiltelefone, WLAN-Module, Bluetooth-Geräte, wo eine einwandfreie Signalübertragung entscheidend ist.
- Audio- und Videogeräten: Zur Entkopplung und Filterung von Störgeräuschen, die die Klang- und Bildqualität beeinträchtigen könnten.
- Computertechnik: In Motherboards, Grafikkarten und Netzwerkschnittstellen zur Verbesserung der Signalintegrität und Reduzierung von elektromagnetischer Abstrahlung.
- Medizintechnik: In empfindlichen Geräten, bei denen Störfreiheit oberste Priorität hat.
- Automobilindustrie: In Infotainmentsystemen und Steuergeräten zur Sicherstellung zuverlässiger Kommunikation.
- Industrielle Steuerungs- und Automatisierungstechnik: Zur Filterung von Störungen in rauen Umgebungsbedingungen.
Darüber hinaus ist diese Induktivität ideal für die Konstruktion von Schwingkreisen in Oszillatoren, Impedanzanpassungsnetzwerken und als Energiespeicher in DC/DC-Wandlern, wo ihre kompakte Bauform und ihre spezifischen elektrischen Parameter maßgeblich zur Optimierung der Schaltungsperformance beitragen.
Technische Spezifikationen und herausragende Merkmale
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | 1812AS SMD Keramik-Induktivität |
| Induktivitätswert | 3,3 µH (Mikrohenry) |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 1812 (entspricht ca. 4,5 mm x 3,2 mm) |
| Material | Hochwertiges Keramiksubstrat, Kupferlackdraht |
| Betriebstemperaturbereich | -40°C bis +125°C (typisch, abhängig von spezifischer Toleranz und Belastung) |
| Toleranz des Induktivitätswertes | ±10% (typisch, genaue Toleranz spezifikationsabhängig) |
| Güte (Q-Faktor) | Hoher Q-Faktor im relevanten Frequenzbereich für minimale Verluste |
| Selbstresonanzfrequenz (SRF) | Hohe SRF für effektive Filterung über breite Frequenzbänder |
| DC-Widerstand (DCR) | Niedriger DCR zur Minimierung von Leistungsverlusten |
| Strombelastbarkeit | Spezifisch für die Bauform und Wicklung optimiert; siehe Datenblatt für exakte Werte. |
Vorteile der L-1812AS 3,3u – SMD Keramik-Induktivität im Überblick
- Kompakte Bauweise: Ermöglicht Platzersparnis auf Leiterplatten und dichte Bestückung, ideal für miniaturisierte Designs.
- Hohe Frequenzleistung: Exzellente Leistung bei hohen Frequenzen durch geringe parasitäre Kapazitäten und hohe Güte (Q-Faktor).
- Störungsunterdrückung: Effektive Filterung von EMI/RFI zur Verbesserung der Signalintegrität und Reduzierung unerwünschter Emissionen.
- Thermische Stabilität: Konstante Induktivitätswerte über einen weiten Temperaturbereich, gewährleistet zuverlässigen Betrieb unter variablen Bedingungen.
- Robustheit: Widerstandsfähig gegen mechanische Vibrationen und Schock durch die keramische Konstruktion.
- Zuverlässigkeit: Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen durch hochwertige Materialien und Fertigungsprozesse.
- Kosteneffizienz: Vereinfacht den automatisierten Bestückungsprozess und reduziert die Gesamtkosten bei der Massenproduktion.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von HF-Schaltungen bis hin zu Stromversorgungen.
Häufig gestellte Fragen (FAQ) zu L-1812AS 3,3u – SMD Keramik-Induktivität, 1812AS 3,3 uH
Was ist der Hauptvorteil der L-1812AS 3,3u – SMD Keramik-Induktivität gegenüber herkömmlichen Drahtwickelinduktivitäten?
Der Hauptvorteil liegt in der Kombination aus kompakter Bauform, hoher Frequenzleistung (dank geringer parasitärer Kapazitäten und hoher Güte) und verbesserter thermischer Stabilität. Dies ermöglicht miniaturisierte Designs und eine überlegene Leistung in Hochfrequenzanwendungen, wo Drahtwickelinduktivitäten oft an physikalische oder elektrische Grenzen stoßen.
Für welche Art von Schaltungen ist die L-1812AS 3,3u – SMD Keramik-Induktivität am besten geeignet?
Sie ist ideal für Schaltungen, die eine präzise Signalverarbeitung und Filterung bei hohen Frequenzen erfordern. Dazu gehören HF-Filter, Oszillatoren, Impedanzanpassungsnetzwerke und Anwendungen zur Unterdrückung von elektromagnetischen Interferenzen (EMI/RFI) in Telekommunikationsgeräten, Computern und Medizintechnik.
Welchen Einfluss hat die keramische Bauweise auf die Leistung?
Die keramische Bauweise bietet eine exzellente thermische Stabilität, was bedeutet, dass die Induktivität über einen weiten Temperaturbereich nahezu konstante Werte beibehält. Zudem ermöglicht sie die Herstellung von Bauteilen mit sehr geringen parasitären Kapazitäten, was für Hochfrequenzanwendungen, bei denen die Selbstresonanzfrequenz (SRF) eine wichtige Rolle spielt, von Vorteil ist.
Wie unterscheidet sich die Strombelastbarkeit im Vergleich zu anderen Induktivitätsarten?
Die Strombelastbarkeit von SMD-Keramikinduktivitäten wie der L-1812AS 3,3u wird durch den Wicklungsquerschnitt und den Gleichstromwiderstand (DCR) bestimmt. Während sie für ihre Größe eine gute Strombelastbarkeit bieten, sind sie für extrem hohe Stromanwendungen oft weniger geeignet als dickere Drahtwickelinduktivitäten. Es ist entscheidend, das Datenblatt für die genauen Spezifikationen der maximalen Strombelastbarkeit zu konsultieren.
Ist die L-1812AS 3,3u – SMD Keramik-Induktivität für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die keramische Konstruktion und die robuste Verkapselung machen dieses Bauteil widerstandsfähig gegenüber mechanischen Vibrationen, Stoßbelastungen und Temperaturschwankungen, was es für den Einsatz in anspruchsvollen Umgebungen wie der Automobilindustrie oder industriellen Automatisierung geeignet macht.
Welche Rolle spielt die Toleranz des Induktivitätswertes in der Schaltung?
Die Toleranz des Induktivitätswertes bestimmt die Abweichung des tatsächlichen Induktivitätswertes vom Nennwert. In empfindlichen HF-Schaltungen, wie z.B. in Schwingkreisen, kann eine geringe Toleranz kritisch für die genaue Abstimmung der Frequenz sein. Die L-1812AS Serie bietet typischerweise eine Toleranz von ±10%, was für viele allgemeine Anwendungen ausreichend ist. Für besonders kritische Anwendungen sind eventuell Induktivitäten mit engeren Toleranzen erforderlich.
Wie kann ich sicherstellen, dass diese Induktivität die richtige Wahl für meine Anwendung ist?
Um sicherzustellen, dass die L-1812AS 3,3u – SMD Keramik-Induktivität die richtige Wahl ist, sollten Sie die spezifischen Anforderungen Ihrer Schaltung sorgfältig prüfen. Berücksichtigen Sie die benötigte Induktivität, die Betriebsfrequenz, die maximale Strombelastbarkeit, die zulässige Verlustleistung, die Umgebungsbedingungen und die erforderliche Toleranz. Vergleichen Sie diese Anforderungen mit den detaillierten Spezifikationen im Produktdatenblatt.
