Hochleistungs-Chip-Induktivität L-1812AF 470u: Präzision für anspruchsvolle Elektronikanwendungen
Elektronische Schaltungen benötigen zuverlässige Komponenten zur Steuerung von Strom und Spannung. Die L-1812AF 470u Chip-Induktivität wurde entwickelt, um genau diese Anforderung zu erfüllen und bietet eine herausragende Performance für Entwickler und Hersteller, die maximale Effizienz und Stabilität in ihren Designs benötigen. Dieses Bauteil ist die ideale Wahl für Applikationen, die eine präzise Stromglättung, Rauschunterdrückung oder Energiespeicherung erfordern.
Warum L-1812AF 470u die überlegene Wahl ist
Im Vergleich zu herkömmlichen Induktivitätslösungen zeichnet sich die L-1812AF 470u durch ihre kompakte Bauform im SMD-Gehäuse (Surface Mount Device) aus, was eine hohe Integrationsdichte auf Leiterplatten ermöglicht. Die präzise Fertigung gewährleistet eine exakte Einhaltung des Nenninduktivitätswertes von 470uH, was für die Signalintegrität und die Performance von Hochfrequenzschaltungen unerlässlich ist. Die verbesserte Materialqualität und Konstruktion minimieren parasitäre Effekte wie Serienwiderstand (ESR) und Selbstresonanzfrequenz (SRF), was zu einer höheren Effizienz und geringeren Energieverlusten führt. Darüber hinaus bietet die L-1812AF 470u eine außergewöhnliche thermische Belastbarkeit und Langzeitstabilität, selbst unter anspruchsvollen Betriebsbedingungen.
Präzise Leistung und technische Spezifikationen
Die L-1812AF 470u ist eine sorgfältig konstruierte Chip-Induktivität, die für eine breite Palette von Elektronikanwendungen konzipiert wurde. Ihre Kernaufgabe liegt in der Energiespeicherung und der Filterung von Wechselstromkomponenten. Mit einer Nenninduktivität von 470 Mikrohenry (uH) eignet sie sich hervorragend für:
- Rauschunterdrückung: Effiziente Entkopplung von unerwünschten Hochfrequenzsignalen in Datenleitungen und Stromversorgungen.
- Stromglättung: Minimierung von Welligkeit in Gleichrichterschaltungen und Schaltnetzteilen.
- Energieumwandlung: Essentieller Bestandteil in DC/DC-Wandlern und Aufwärts- bzw. Abwärtswandlern zur Speicherung und Freigabe von Energie.
- HF-Schaltungen: Einsatz in Filtern, Schwingkreisen und Impedanzanpassungsnetzwerken in Funk- und Kommunikationssystemen.
Konstruktion und Materialgüte: Der Schlüssel zur Zuverlässigkeit

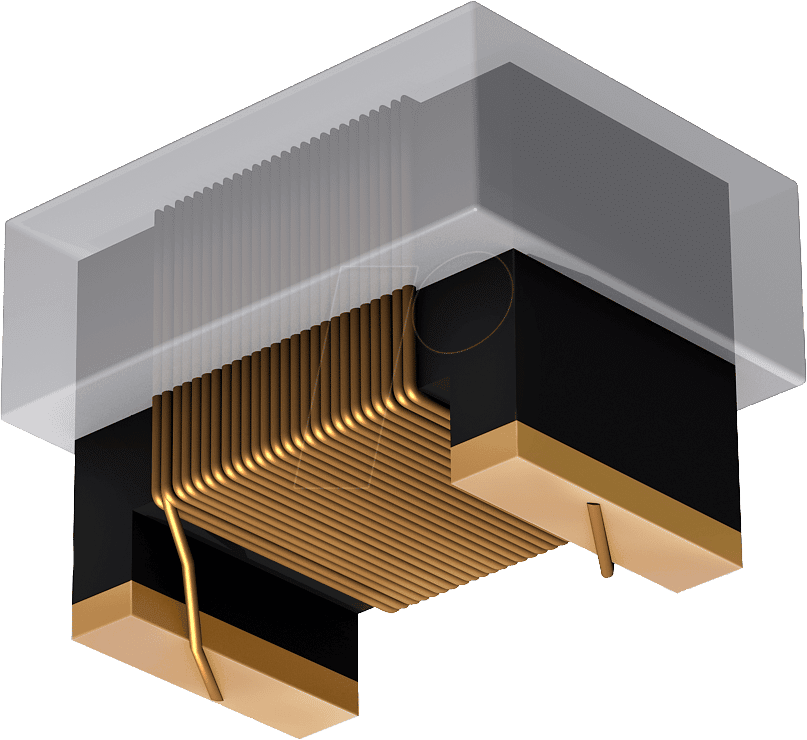

Das Design der L-1812AF 470u Chip-Induktivität basiert auf fortschrittlichen Fertigungstechnologien, die eine hohe Leistung und Zuverlässigkeit gewährleisten. Das Gehäuse im 1812er Format ermöglicht eine einfache Bestückung auf Leiterplatten mittels automatisierter SMT-Prozesse (Surface Mount Technology).
- Kernmaterial: Die Verwendung von hochwertigen Ferritmaterialien mit optimierter Permeabilität minimiert Kernverluste bei hohen Frequenzen und ermöglicht eine hohe Sättigungsstrombelastbarkeit. Dies ist entscheidend für Anwendungen, bei denen die Induktivität nahe an ihrer Sättigungsgrenze betrieben wird.
- Wicklungsdraht: Ein hochreiner Kupferlackdraht mit geringem Gleichstromwiderstand (DCR) reduziert Energieverluste durch ohmsche Effekte. Die Isolation des Drahtes ist für die anliegenden Spannungen und Temperaturen ausgelegt.
- Gehäuse: Das robuste SMD-Gehäuse schützt die interne Wicklung vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Belastung. Es gewährleistet eine stabile elektrische und thermische Verbindung zur Leiterplatte.
- Produktionspräzision: Die exakte Kontrolle über die Anzahl der Windungen und die Wickelgeometrie ist entscheidend für die präzise Einhaltung des Induktivitätswertes von 470uH und die Minimierung von Toleranzen.
Anwendungsgebiete und Leistungsvorteile
Die L-1812AF 470u Chip-Induktivität findet breite Anwendung in modernen elektronischen Geräten, wo kompakte Bauweise und hohe Leistungsdichte gefragt sind. Ihre Vielseitigkeit macht sie zu einer bevorzugten Wahl für:
- Mobiltelefone und Tablets: Zur Filterung von Energieschaltkreisen und HF-Komponenten.
- Computer und Laptops: In Spannungswandlern und zur Rauschunterdrückung von Bus-Systemen.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen, wo Zuverlässigkeit unter extremen Bedingungen gefordert ist.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen für präzise Stromversorgung und Signalverarbeitung.
- Unterhaltungselektronik: In Hi-Fi-Anlagen, Fernsehern und Set-Top-Boxen für saubere Audiosignale und stabile Stromversorgungen.
- Medizintechnik: In Diagnosegeräten und Patientenüberwachungssystemen, wo höchste Zuverlässigkeit unerlässlich ist.
Die Vorteile des Einsatzes der L-1812AF 470u umfassen eine verbesserte Signalqualität durch effektive Rauschunterdrückung, erhöhte Energieeffizienz durch geringere Verluste und eine verbesserte Stabilität der Ausgangsspannungen in Schaltnetzteilen. Die kompakte Bauform ermöglicht zudem kleinere und leichtere Endprodukte.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | L-1812AF 470u – Chip-Induktivität |
| Serie | 1812AF |
| Nenninduktivität | 470 uH (Mikrohenry) |
| Gehäusegröße | SMD 1812 (entspricht ca. 4.5 x 3.2 mm) |
| Material des Kerns | Hochwertiges Ferrit-Material mit optimierter Permeabilität für geringe Verluste und hohe Sättigungsstrombelastbarkeit. |
| Wicklungsaufbau | Präzisionsgewickelter Kupferlackdraht für minimalen Gleichstromwiderstand (DCR) und hohe thermische Beständigkeit. |
| Betriebstemperaturbereich | Typischerweise von -40°C bis +125°C, abhängig von der genauen Spezifikation und Last. |
| Anwendungsfrequenzbereich | Geeignet für eine breite Palette von Frequenzen, mit optimierter Leistung im HF- und NF-Bereich, spezifische Details entnehmen Sie dem Datenblatt. |
| Zulassungen/Normen | Entspricht RoHS-Richtlinien; spezifische Branchenzertifizierungen sind je nach Einsatzgebiet zu prüfen. |
| Typische Anwendung | Rauschfilterung, Energiespeicherung, Stromglättung, DC/DC-Wandler, HF-Schaltungen. |
FAQ – Häufig gestellte Fragen zu L-1812AF 470u – Chip-Induktivität, 1812AF, 470 uH
Was bedeutet die Kennzeichnung 1812AF?
Die Kennzeichnung 1812 bezieht sich auf die Größe des SMD-Gehäuses (Surface Mount Device). Eine 1812er Größe entspricht typischerweise einer Länge von etwa 18 und einer Breite von 12 (in Zehntel-Zoll), was etwa 4.5 mm x 3.2 mm entspricht. Die Zusatzbezeichnung AF kennzeichnet spezifische Eigenschaften oder eine Serie des Herstellers, die sich auf die Leistung und Konstruktion der Induktivität beziehen kann.
Welchen Einfluss hat die Induktivität von 470uH auf meine Schaltung?
Eine Induktivität von 470 Mikrohenry (uH) ist ein spezifischer Wert, der bestimmt, wie gut die Komponente magnetische Energie speichern kann und wie stark sie sich gegen Änderungen des Stromflusses wehrt. Dieser Wert ist entscheidend für die Funktion von Filtern, Energiespeichern in Schaltnetzteilen und für die Resonanzfrequenz in Schwingkreisen. Für Ihre spezifische Anwendung muss dieser Wert sorgfältig berechnet werden, um die gewünschte Performance zu erzielen.
Kann diese Chip-Induktivität in Hochfrequenzanwendungen eingesetzt werden?
Ja, die L-1812AF-Serie ist in der Regel für den Einsatz in einem breiten Frequenzbereich konzipiert. Die genauen Einsatzgrenzen, insbesondere die Selbstresonanzfrequenz (SRF) und die effektive Betriebsfrequenz, hängen von den spezifischen Materialeigenschaften des Kerns und der Wicklung ab. Für präzise Hochfrequenzanwendungen wird empfohlen, das detaillierte Datenblatt des Herstellers zu konsultieren, um die Eignung sicherzustellen.
Was versteht man unter dem Gleichstromwiderstand (DCR) einer Induktivität?
Der Gleichstromwiderstand (DCR) gibt den ohmschen Widerstand des Wicklungsdrahtes der Induktivität an, wenn Gleichstrom fließt. Ein niedriger DCR ist wünschenswert, da er zu geringeren Energieverlusten (in Form von Wärme) und somit zu einer höheren Effizienz der Schaltung führt, insbesondere bei Anwendungen mit höheren Strömen.
Welche Strombelastbarkeit bietet die L-1812AF 470u?
Die Strombelastbarkeit, auch als Sättigungsstrom oder effektiver Strom bezeichnet, ist ein kritischer Parameter. Sie gibt an, welcher Strom maximal fließen kann, bevor die Induktivität ihre Nenninduktivität verliert (Sättigung) oder bevor die Erwärmung durch den Gleichstromwiderstand (DCR) die zulässige Betriebstemperatur überschreitet. Die genauen Werte für die maximale Strombelastbarkeit sind spezifisch für jedes Modell und werden im Datenblatt des Herstellers aufgeführt. Für die L-1812AF 470u ist es essentiell, diesen Wert für die geplante Anwendung zu prüfen, um eine zuverlässige Funktion zu gewährleisten.
Wie wird die L-1812AF 470u auf der Leiterplatte montiert?
Die L-1812AF 470u ist eine Chip-Induktivität im SMD-Format. Sie wird durch den automatisierten Prozess der Surface Mount Technology (SMT) auf die Leiterplatte montiert. Dies beinhaltet das Aufbringen von Lotpaste auf die Lötflächen der Leiterplatte, das Platzieren der Induktivität durch Pick-and-Place-Maschinen und das anschließende Durchlaufen eines Reflow-Lötprozesses, bei dem die Verbindungen verfestigt werden.
Was sind die Vorteile gegenüber einer größeren Drahtgewickelten Induktivität?
Die Hauptvorteile der L-1812AF 470u gegenüber größeren, drahtgewickelten Induktivitäten liegen in ihrer deutlich kompakteren Bauform, die eine höhere Integrationsdichte auf der Leiterplatte ermöglicht und somit zur Miniaturisierung elektronischer Geräte beiträgt. Des Weiteren sind SMD-Induktivitäten wie diese oft besser für automatisierte Fertigungsprozesse geeignet und können in Hochfrequenzanwendungen, wo parasitäre Kapazitäten und Induktivitäten kritisch sind, präziser arbeiten.
