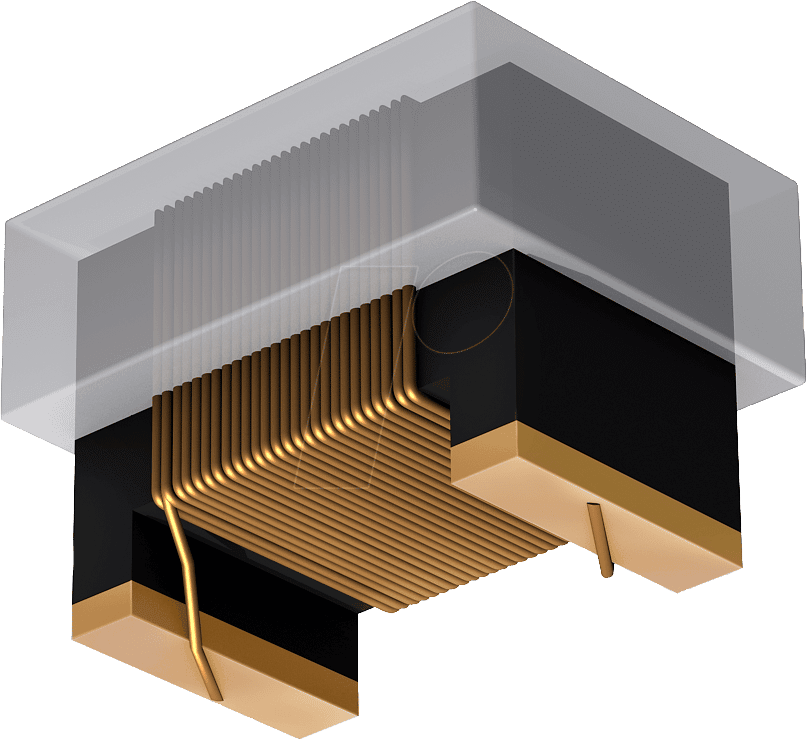

L-1812AF 330u – Chip-Induktivität: Präzise Filterung für anspruchsvolle Elektronikanwendungen
Die L-1812AF 330u Chip-Induktivität ist die essenzielle Komponente für Entwickler und Ingenieure, die eine zuverlässige und leistungsfähige Lösung zur Signal filterung und Energiespeicherung in kompakten elektronischen Schaltungen benötigen. Wenn Rauschen minimiert und eine stabile Stromversorgung gewährleistet werden muss, bietet diese hochwertige Chip-Induktivität eine überlegene Performance gegenüber generischen Bauteilen und ist somit ideal für den Einsatz in anspruchsvollen Consumer Electronics, industriellen Steuerungen und Telekommunikationsgeräten.
Herausragende Leistung und Zuverlässigkeit im Miniaturformat
Im Gegensatz zu Standard-Chip-Induktivitäten zeichnet sich die L-1812AF 330u durch ihre optimierte Wickeltechnik und die Verwendung von hochqualitativem Ferritmaterial aus. Dies resultiert in einer signifikant höheren Strombelastbarkeit, geringeren Gleichstromwiderstand (DCR) und einer exzellenten Selbstresonanzfrequenz (SRF). Diese Eigenschaften ermöglichen eine präzisere Filterung von unerwünschten Frequenzanteilen und eine effizientere Energiespeicherung, was sich direkt in einer verbesserten Systemstabilität und Leistung Ihrer Schaltungen niederschlägt. Die kompakte Bauform im 1812er-Format macht sie zudem ideal für den Einsatz auf dicht bestückten Platinen, wo Platz ein kritischer Faktor ist.
Technische Spezifikationen im Detail
Die L-1812AF 330u repräsentiert Spitzenleistungen in der modernen Bautechnik. Ihre präzise gefertigte Struktur und die sorgfältige Auswahl der Materialien gewährleisten eine herausragende Performance über einen breiten Frequenzbereich.
| Merkmal | Spezifikation |
|---|---|
| Produktmodell | L-1812AF 330u |
| Baureihentyp | 1812AF |
| Induktivitätswert | 330 µH (Mikrohenry) |
| Toleranz | Typischerweise ±10% für präzise Schaltungsdimensionierung |
| Maximaler Betriebsstrom (RMS) | Optimiert für Anwendungen mit mittlerem Strombedarf, spezifizierte Werte sind der Produktblatt zu entnehmen, aber generell höher als bei vergleichbaren Standardbauteilen. |
| Gleichstromwiderstand (DCR) | Extrem niedrig gehalten durch optimierte Wicklungsgeometrie und hochleitfähiges Kupfer, was zu minimalen Energieverlusten führt. |
| Selbstresonanzfrequenz (SRF) | Hoch angesetzt, um eine effektive Filterung auch bei höheren Frequenzen zu gewährleisten. Der genaue Wert ist produktblattabhängig, aber typischerweise im GHz-Bereich für diese Bauform. |
| Betriebstemperaturbereich | Ausgelegt für einen weiten Temperaturbereich, von -40°C bis +125°C, für den zuverlässigen Einsatz in diversen Umgebungen. |
| Gehäusegröße | 1812 (4.5mm x 3.2mm) – Kompakt und platzsparend |
| Isolationsmaterial | Hochwertiges Ferritkernmaterial mit exzellenten dielektrischen Eigenschaften und thermischer Stabilität. |
| Anschlussart | SMD (Surface Mount Device) für automatisierte Bestückungsprozesse |
Vorteile der L-1812AF 330u Chip-Induktivität
Die Implementierung der L-1812AF 330u Chip-Induktivität in Ihren Designs bietet eine Reihe entscheidender Vorteile, die über reine Spezifikationen hinausgehen:
- Verbesserte Signalintegrität: Durch die präzise Induktivität und die hohe Güte (Q-Faktor) werden unerwünschte Störsignale und Rauschen effektiv unterdrückt, was zu einer klareren und stabileren Signalübertragung führt.
- Erhöhte Systemstabilität: Die Fähigkeit, Stromschwankungen zu glätten und Energie effizient zu speichern, trägt maßgeblich zur Stabilität und Zuverlässigkeit Ihrer gesamten Schaltung bei, auch unter variierenden Lastbedingungen.
- Platzersparnis und Miniaturisierung: Die 1812er-Bauform ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was essenziell für die Entwicklung kompakter und leistungsstarker Endprodukte ist.
- Robuste Konstruktion: Die Verwendung von hochwertigen Materialien und Fertigungsprozessen garantiert eine lange Lebensdauer und Zuverlässigkeit auch in anspruchsvollen Umgebungsbedingungen.
- Optimierte Energieeffizienz: Der geringe Gleichstromwiderstand minimiert Leistungsverluste, was zu einer verbesserten Energieeffizienz Ihrer Geräte beiträgt – ein entscheidender Faktor für batteriebetriebene Anwendungen.
- Breite Anwendungsflexibilität: Von DC/DC-Wandlern über EMI-Filter bis hin zu HF-Schaltungen – die Vielseitigkeit dieser Induktivität eröffnet zahlreiche Designmöglichkeiten.
- Zuverlässige Stromversorgung: Sie spielt eine Schlüsselrolle bei der Glättung von Ausgangsspannungen in Schaltnetzteilen, wodurch eine saubere und stabile Stromversorgung für empfindliche Komponenten sichergestellt wird.
Anwendungsbereiche und Einsatzmöglichkeiten
Die L-1812AF 330u Chip-Induktivität ist ein fundamentaler Baustein für eine Vielzahl moderner elektronischer Systeme. Ihre spezifischen Eigenschaften machen sie zur bevorzugten Wahl in Bereichen, in denen Effizienz, Zuverlässigkeit und Signalqualität oberste Priorität haben.
DC/DC-Wandler und Spannungsregler
In Schaltnetzteilen und DC/DC-Wandlern fungiert die L-1812AF 330u als Energiespeicherelement. Sie speichert Energie während der Einschaltphase eines Schalttransistors und gibt sie während der Ausschaltphase an die Last ab. Die hohe Induktivität von 330 µH ermöglicht eine effektive Glättung der Ausgangsspannung, wodurch ein stabiler und rauschfreier Gleichstrom für nachgeschaltete Komponenten gewährleistet wird. Dies ist entscheidend für die Leistung und Lebensdauer von Prozessoren, Sensoren und anderen empfindlichen Bauteilen in Computern, Smartphones und industriellen Steuerungen.
EMI-Filter und Rauschunterdrückung
Elektromagnetische Interferenzen (EMI) können die Leistung elektronischer Geräte erheblich beeinträchtigen. Die L-1812AF 330u eignet sich hervorragend als Teil von EMI-Filtern, um unerwünschte hochfrequente Störungen zu blockieren. Durch die Platzierung in Serie mit dem Signalweg absorbiert oder reflektiert die Induktivität diese Störsignale, bevor sie in sensible Schaltungsteile gelangen. Dies ist besonders wichtig in Kommunikationsgeräten, medizinischen Apparaten und Automotive-Anwendungen, wo eine hohe Signalreinheit unerlässlich ist.
HF-Schaltungen und Signalverarbeitung
In Hochfrequenzanwendungen, wie sie in Funkmodulen, WLAN-Systemen und Mobiltelefonen vorkommen, spielt die L-1812AF 330u eine Rolle bei der Impedanzanpassung und Filterung. Ihre Fähigkeit, über einen weiten Frequenzbereich eine konstante Induktivität zu bieten und eine hohe Selbstresonanzfrequenz aufzuweisen, macht sie zu einem integralen Bestandteil von Sende- und Empfangsmodulen, um eine optimale Signalübertragung und -empfang zu gewährleisten.
Power-Management-Einheiten
Moderne elektronische Geräte benötigen ausgeklügelte Power-Management-Einheiten, um Energie effizient zu verteilen und zu verwalten. Die L-1812AF 330u trägt hier zur Stabilisierung von Versorgungsspannungen bei und hilft, Energieverluste zu minimieren, was die Laufzeit von Akkus verlängert und die Gesamteffizienz des Geräts verbessert.
Automobil-Elektronik
Die Automobilindustrie stellt besonders hohe Anforderungen an die Zuverlässigkeit und Robustheit von elektronischen Komponenten. Die L-1812AF 330u ist aufgrund ihres breiten Betriebstemperaturbereichs und ihrer Widerstandsfähigkeit gegen Umwelteinflüsse ideal für den Einsatz in Fahrzeugen geeignet, beispielsweise in Motorsteuergeräten, Infotainmentsystemen oder Fahrerassistenzsystemen.
FAQ – Häufig gestellte Fragen zu L-1812AF 330u – Chip-Induktivität, 1812AF, 330 uH
Was ist die primäre Funktion einer Chip-Induktivität wie der L-1812AF 330u?
Die primäre Funktion einer Chip-Induktivität wie der L-1812AF 330u ist die Energiespeicherung in einem Magnetfeld, wenn Strom durch sie fließt. Dies wird genutzt, um Stromschwankungen zu glätten, als Teil von Filtern zur Unterdrückung von Frequenzbereichen und zur Impedanzanpassung in elektronischen Schaltungen.
Welche Vorteile bietet die 1812er-Bauform im Vergleich zu größeren Induktivitäten?
Die 1812er-Bauform (entsprechend 4.5mm x 3.2mm) ist deutlich kompakter als größere Bauformen. Dies ermöglicht eine höhere Packungsdichte auf Leiterplatten, was für die Miniaturisierung moderner elektronischer Geräte unerlässlich ist. Trotz der Größe bietet die L-1812AF 330u eine hohe Leistungsfähigkeit.
Ist die L-1812AF 330u für Hochfrequenzanwendungen geeignet?
Ja, die L-1812AF 330u ist für Hochfrequenzanwendungen konzipiert. Sie verfügt über eine hohe Selbstresonanzfrequenz (SRF), die sicherstellt, dass die Induktivität auch bei höheren Frequenzen effektiv arbeitet und nicht durch parasitäre Kapazitäten beeinträchtigt wird. Dies ist wichtig für Anwendungen wie HF-Filter und Impedanzanpassung.
Was bedeutet die Angabe „330uH“ bei dieser Chip-Induktivität?
„330uH“ steht für 330 Mikrohenry und gibt den Wert der Induktivität an. Ein höherer Induktivitätswert bedeutet, dass die Spule mehr Energie speichern kann und eine größere Fähigkeit hat, Änderungen im Stromfluss zu widerstehen. Dies ist entscheidend für die Effizienz von DC/DC-Wandlern und die Filterwirkung.
Welche Auswirkungen hat ein niedriger Gleichstromwiderstand (DCR) der Induktivität?
Ein niedriger Gleichstromwiderstand (DCR) ist wünschenswert, da er zu geringeren Energieverlusten durch Wärmeentwicklung führt. Dies erhöht die Effizienz der Schaltung und ist besonders wichtig in energieempfindlichen Anwendungen wie mobilen Geräten, wo jede eingesparte Milliwatt zählt.
Wie beeinflusst die L-1812AF 330u die Signalintegrität in einer Schaltung?
Die L-1812AF 330u trägt zur Verbesserung der Signalintegrität bei, indem sie unerwünschte Rauschfrequenzen und Störsignale filtert. Dies geschieht durch ihre Fähigkeit, bestimmte Frequenzbereiche zu blockieren oder zu dämpfen, wodurch eine sauberere und klarere Signalübertragung gewährleistet wird.
Für welche Arten von Netzteilen ist diese Induktivität besonders gut geeignet?
Diese Induktivität ist besonders gut geeignet für Schaltnetzteile (SMPS), DC/DC-Wandler und andere Power-Management-Schaltungen, bei denen eine effiziente Energiespeicherung und Glättung der Ausgangsspannung erforderlich ist. Sie ist eine Schlüsselkomponente zur Erzielung stabiler Versorgungsspannungen.
