Maximale Effizienz und Zuverlässigkeit: L-1210F 2,7u – SMD-Induktivität für anspruchsvolle Schaltungen
Diese hochperformante SMD-Induktivität L-1210F mit einem Wert von 2,7 µH wurde speziell für Ingenieure und Entwickler entwickelt, die kompromisslose Leistung und höchste Zuverlässigkeit in ihren elektronischen Schaltungen fordern. Sie ist die ideale Lösung für Applikationen, bei denen präzise Filterung, effiziente Energiespeicherung und eine zuverlässige Signalintegrität unerlässlich sind, insbesondere in modernen kompakten Geräten.
Überlegene Leistung durch fortschrittliches Ferrit-Design
Die L-1210F 2,7u – SMD-Induktivität, 1210, Ferrit, 2,7 uH repräsentiert einen signifikanten Fortschritt gegenüber Standard-Induktivitäten. Ihr Kernmaterial aus speziellem Ferrit bietet eine herausragende magnetische Permeabilität, was zu einer gesteigerten Induktivitätsdichte und geringeren Kernverlusten führt. Dies ermöglicht eine kompaktere Bauweise bei gleicher oder sogar besserer Leistung. Die präzise Wicklungstechnik und die Verwendung hochwertiger Materialien minimieren den ohmschen Widerstand (DCR), was zu einer verbesserten Energieeffizienz und reduzierten Wärmeentwicklung führt. Im Vergleich zu Ferriten niedrigerer Qualität oder anderen Kernmaterialien erzielt die L-1210F eine überlegene Leistung in Bezug auf frequenzabhängige Eigenschaften und Sättigungsstromfestigkeit.
Technische Spezifikationen und Leistungsparameter
Die L-1210F Serie zeichnet sich durch ihre robusten technischen Spezifikationen aus, die sie zur ersten Wahl für kritische Anwendungen machen. Die Wahl des Ferritkerns ist entscheidend für die Leistung der Induktivität über einen breiten Frequenzbereich. Dieses Material wurde sorgfältig ausgewählt, um eine hohe Permeabilität und geringe Hysterese- und Wirbelstromverluste zu gewährleisten. Die präzise Fertigung der L-1210F stellt sicher, dass jede Induktivität die spezifizierten Induktivitätswerte mit engen Toleranzen erreicht. Dies ist entscheidend für die Stabilität und Vorhersagbarkeit von Filtern und Schwingkreisen.
Vorteile der L-1210F 2,7u – SMD-Induktivität
- Hohe Präzision: Stabile und genaue Induktivitätswerte für konsistente Schaltungsperformance.
- Kompaktes Design: Die Bauform im 1210-Format ermöglicht eine hohe Integrationsdichte auf der Leiterplatte.
- Geringe Verluste: Reduzierte DCR und Kernverluste für verbesserte Energieeffizienz und geringere Wärmeentwicklung.
- Breiter Frequenzbereich: Optimale Leistung über verschiedene Frequenzanforderungen hinweg, unterstützt durch das hochwertige Ferritmaterial.
- Hervorragende Sättigungscharakteristik: Bietet zuverlässige Leistung auch bei höheren Strombelastungen, um unerwünschte Nichtlinearitäten zu vermeiden.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards für Langlebigkeit und Robustheit im Einsatz.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von elektronischen Schaltungen, von Stromversorgungen bis hin zu HF-Applikationen.
Materialien, Design und Einsatzmöglichkeiten

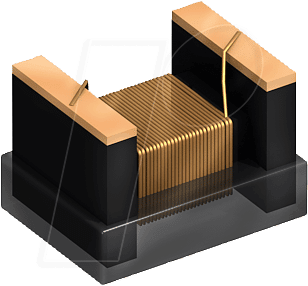

Die L-1210F 2,7u – SMD-Induktivität, 1210, Ferrit, 2,7 uH ist ein Meisterwerk der Miniaturisierung und Leistung. Ihr Gehäuse im Standard-SMD-Format 1210 ermöglicht eine problemlose Oberflächenmontage auf Leiterplatten mittels automatisierter Bestückungsprozesse. Das Kernmaterial, ein sorgfältig ausgewählter Hochfrequenz-Ferrit, bildet das Herzstück dieser Induktivität. Dieses Material zeichnet sich durch seine hohe magnetische Permeabilität aus, die es ermöglicht, starke magnetische Felder bei geringem Volumen zu speichern. Die Wicklung erfolgt mit hochreinem Kupferlackdraht, der für seine ausgezeichnete Leitfähigkeit und hohe thermische Beständigkeit bekannt ist. Dies minimiert den Gleichstromwiderstand (DCR), was sich direkt in einer verbesserten Energieeffizienz und geringeren Energieverlusten manifestiert. Die Oberflächenbeschichtung und die Anschlusspads sind für eine zuverlässige Lötverbindung optimiert und gewährleisten eine exzellente Beständigkeit gegenüber Umwelteinflüssen.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | SMD-Induktivität |
| Modellbezeichnung | L-1210F 2,7u |
| Gehäusegröße | 1210 (entspricht ca. 3,2 x 2,5 mm) |
| Kernmaterial | Hochleistungs-Ferrit für optimierte magnetische Eigenschaften und geringe Verluste. Dieses Material ist bekannt für seine Stabilität über einen weiten Temperaturbereich und seine geringe Anfälligkeit für Alterungseffekte. |
| Induktivitätswert | 2,7 µH (Mikrohenry) |
| Toleranz des Induktivitätswertes | Eng getoleriert, um präzise Schaltungsfunktionen zu gewährleisten (typisch ±5% oder ±10%, je nach genauer Spezifikation des Herstellers). |
| Nennstrom (Sättigungsstrom) | Diese Induktivität ist für den Einsatz in Anwendungen mit einem definierten Nennstrom ausgelegt, um eine Sättigung des Ferritkerns zu vermeiden. Die genauen Werte hängen von der spezifischen Ausführung ab, aber das Design zielt darauf ab, eine hohe Strombelastbarkeit für die kompakte Baugröße zu bieten. |
| Gleichstromwiderstand (DCR) | Minimal, um Energieverluste zu reduzieren und die Effizienz zu maximieren. Der DCR wird durch die Qualität des Kupferlackdrahtes und die Wickeldichte bestimmt und ist optimiert für die gegebene Größe und Induktivität. |
| Betriebstemperaturbereich | Ausgelegt für einen breiten Temperaturbereich, typisch von -40°C bis +125°C, um den Anforderungen industrieller und automotiver Umgebungen gerecht zu werden. |
| Anwendungen | Stromversorgungsfilter, DC-DC-Wandler, HF-Schaltungen, Signalfilterung, Entkopplung, Schwingkreise. |
Anwendungsbereiche im Detail
Die L-1210F 2,7u – SMD-Induktivität, 1210, Ferrit, 2,7 uH spielt ihre Stärken in einer Vielzahl von anspruchsvollen elektronischen Applikationen aus. In modernen DC-DC-Wandlern fungiert sie als Schlüsselkomponente in den Ausgangsfiltern. Hier glättet sie die pulsierende Ausgangsspannung und reduziert Ripple-Effekte, was zu einer sauberen und stabilen Gleichspannung für nachgeschaltete Komponenten führt. Ihre hohe Sättigungsstromfestigkeit ist entscheidend, um auch bei Lastspitzen eine zuverlässige Filterwirkung zu gewährleisten. In Schaltnetzteilen werden Induktivitäten wie die L-1210F eingesetzt, um Energie zu speichern und abzugeben, was für die effiziente Regelung der Ausgangsspannung unerlässlich ist. Sie sind integrale Bestandteile von Buck-, Boost- und Buck-Boost-Konvertern.
Im Bereich der HF-Technik (Hochfrequenz) und RF-Applikationen (Radiofrequenz) ist die L-1210F aufgrund ihrer geringen parasitären Kapazitäten und ihres gutmütigen Frequenzgangs prädestiniert. Sie wird zur Filterung unerwünschter Frequenzen, zur Impedanzanpassung und als Bestandteil von Resonanzkreisen in Sende- und Empfangsschaltungen verwendet. Die präzise Induktivität ist hier kritisch für die Signalintegrität und die Optimierung der Sende- und Empfangsleistung. Ebenso findet sie Anwendung in Signalfiltern zur Unterdrückung von Rauschen und Störsignalen in Kommunikationsgeräten, Audio-Equipment und Messinstrumenten.
Die kompakte Bauform und die hohe Zuverlässigkeit machen sie zur idealen Wahl für die Entkopplung von Stromversorgungsleitungen in integrierten Schaltungen. Sie hilft, hochfrequente Störungen, die von digitalen Logikschaltungen erzeugt werden, zu minimieren und die Stabilität der Stromversorgung für empfindliche ICs zu gewährleisten. Darüber hinaus ist sie in Telekommunikationsgeräten, industriellen Steuerungen und automobiler Elektronik im Einsatz, wo Zuverlässigkeit und Leistung unter widrigen Bedingungen oberste Priorität haben.
Häufig gestellte Fragen zu L-1210F 2,7u – SMD-Induktivität, 1210, Ferrit, 2,7 uH
Was ist der Hauptzweck einer SMD-Induktivität wie der L-1210F?
Die Hauptfunktion einer SMD-Induktivität wie der L-1210F besteht darin, Energie in einem Magnetfeld zu speichern und dem Stromfluss einen Widerstand entgegenzusetzen. Dies wird genutzt, um elektrische Schwingungen zu glätten, Stromstärken zu begrenzen, als Energiespeicher in Schaltnetzteilen zu fungieren oder Frequenzen in Filtern zu selektieren.
Warum ist das Ferrit-Kernmaterial bei der L-1210F wichtig?
Das Ferrit-Kernmaterial ist entscheidend für die Leistung der Induktivität. Es bietet eine hohe magnetische Permeabilität, was bedeutet, dass es ein starkes Magnetfeld mit relativ wenig Material erzeugen kann. Dies ermöglicht kompaktere Bauformen und eine effiziente Energiespeicherung. Spezielle Ferrite minimieren zudem Kernverluste über einen breiten Frequenzbereich, was zu besserer Effizienz und geringerer Wärmeentwicklung führt.
Welche Vorteile bietet die 1210er Bauform?
Die 1210er Bauform ist ein Standard-SMD-Gehäuse, das eine Größe von ungefähr 3,2 mm x 2,5 mm hat. Diese kompakte Größe ist ideal für moderne, platzbeschränkte Leiterplatten-Designs. Sie ermöglicht eine hohe Integrationsdichte von Komponenten und erleichtert die automatisierte Bestückung in der Massenproduktion.
Für welche Art von Schaltungen ist die L-1210F 2,7u – SMD-Induktivität besonders geeignet?
Die L-1210F 2,7u – SMD-Induktivität eignet sich hervorragend für Stromversorgungsfilter in DC-DC-Wandlern und Schaltnetzteilen, für Signalfilterung in HF- und RF-Schaltungen, zur Entkopplung von Stromversorgungsleitungen sowie in Schwingkreisen und Impedanzanpassungsnetzwerken.
Was bedeutet der Induktivitätswert von 2,7 µH?
Der Wert von 2,7 µH (Mikrohenry) gibt die Stärke des magnetischen Feldes an, das die Induktivität bei einem bestimmten Strom erzeugt. Er ist ein entscheidender Parameter für die Funktion der Induktivität in einer Schaltung, insbesondere bei der Filterung und Energiespeicherung. Ein höherer Wert bedeutet, dass die Induktivität mehr Energie speichern kann und einen stärkeren Widerstand gegen Stromänderungen bietet.
Wie beeinflusst der Gleichstromwiderstand (DCR) die Leistung der Induktivität?
Der Gleichstromwiderstand (DCR) ist der ohm’sche Widerstand des Drahtes, aus dem die Spule gewickelt ist. Ein niedriger DCR ist wünschenswert, da er zu geringeren Energieverlusten durch Wärme führt, die Effizienz der Schaltung verbessert und die Erwärmung der Komponente reduziert. Die L-1210F ist darauf optimiert, einen möglichst geringen DCR für ihre Baugröße und Induktivität zu aufzuweisen.
Was ist der Sättigungsstrom einer Induktivität?
Der Sättigungsstrom ist der Strom, bei dem der Ferritkern der Induktivität beginnt, magnetisch zu sättigen. Ab diesem Punkt nimmt die Induktivität deutlich ab, was die Filterwirkung beeinträchtigen kann. Es ist wichtig, die L-1210F unterhalb ihres Sättigungsstroms zu betreiben, um die spezifizierte Leistung zu gewährleisten. Die genauen Sättigungsstromwerte sind in den detaillierten Datenblättern zu finden.
