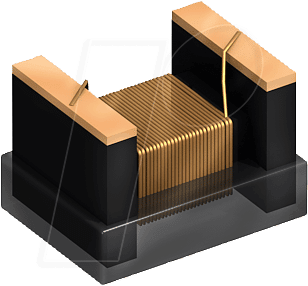

Optimale Leistung in kleinstem Raum: Die L-1210F 10u – Chip-Induktivität
Elektronikentwickler und Systemintegratoren stehen oft vor der Herausforderung, kompakte und dennoch leistungsstarke Schaltungen zu realisieren. Insbesondere bei der Signalfilterung, der Energiespeicherung und der Unterdrückung von elektromagnetischen Störungen (EMI) sind zuverlässige und effiziente Komponenten unerlässlich. Die L-1210F 10u – Chip-Induktivität, ausgelegt für das 1210er Formfaktor und mit einer Nenninduktivität von 10 Mikrohenry (uH), bietet hier eine präzise und raumeffiziente Lösung, die herkömmliche Bauteile in anspruchsvollen Applikationen übertrifft.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Die L-1210F 10u – Chip-Induktivität zeichnet sich durch ihre herausragende Präzision und Langzeitstabilität aus. Entwickelt für kritische Signalpfade und Stromversorgungen, ermöglicht sie eine genaue Steuerung von Strom und Spannung. Ihre Konstruktion minimiert unerwünschte Parasiten und gewährleistet eine konsistente Leistung über einen breiten Temperaturbereich und über die Lebensdauer des Geräts. Im Gegensatz zu weniger speziellem oder unzureichend geschirmtem Induktionsmaterial, das zu unerwünschten Feldkopplungen oder Sättigungseffekten führen kann, ist diese Chip-Induktivität auf höchste Integrität optimiert. Dies resultiert in einer verbesserten Systemstabilität, reduzierten Fehlerraten und einer insgesamt höheren Zuverlässigkeit Ihrer elektronischen Geräte. Die Wahl der L-1210F 10u – Chip-Induktivität ist somit eine strategische Entscheidung für Entwickler, die Wert auf Qualität und Performance legen.
Vorteile der L-1210F 10u – Chip-Induktivität
- Kompakter Formfaktor (1210): Ermöglicht hohe Bauteildichte und reduziert den Platzbedarf auf der Leiterplatte, ideal für mobile und platzbeschränkte Designs.
- Hohe Nenninduktivität (10 uH): Geeignet für eine Vielzahl von Anwendungen, von DC/DC-Wandlern über Filterkreise bis hin zu HF-Schaltungen, wo eine präzise Induktivität gefordert ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die eine hervorragende Beständigkeit gegen Umwelteinflüsse und mechanische Belastungen gewährleisten.
- Effiziente Signalintegrität: Minimaler Verlustfaktor und geringe parasitäre Kapazitäten sorgen für eine saubere Signalübertragung und reduzieren Rauschen.
- Zuverlässige Leistung: Konstante elektrische Eigenschaften über einen weiten Temperaturbereich und lange Betriebszeiten, was die Lebensdauer und Zuverlässigkeit der Endprodukte erhöht.
- Breites Anwendungsspektrum: Einsetzbar in Konsumerelektronik, Telekommunikation, Automotive-Anwendungen, industrieller Automatisierung und Medizintechnik.
- Einfache Integration: Kompatibel mit Standard-SMT-Bestückungsverfahren, was eine nahtlose Integration in bestehende Produktionsprozesse ermöglicht.
Technische Spezifikationen im Detail
Die L-1210F 10u – Chip-Induktivität repräsentiert eine fortschrittliche Lösung für anspruchsvolle Schaltungsdesigns. Ihre Kernkonstruktion und Materialauswahl sind entscheidend für die Leistungsfähigkeit. Das Ferritkernmaterial, bekannt für seine guten magnetischen Eigenschaften bei hohen Frequenzen, wird sorgfältig gewählt, um einen optimalen Induktionsfluss zu gewährleisten und gleichzeitig Sättigungsverluste zu minimieren. Die Wicklung besteht aus hochwertigem Kupferlackdraht, der für seine geringe ohmsche Verlustleistung geschätzt wird. Diese Kombination erlaubt der Induktivität, auch unter Last eine hohe Effizienz beizubehalten.
Ausgewählte Leistungsparameter
Die Nenninduktivität von 10 uH ist das zentrale Merkmal dieses Bauteils. Diese Größe wird unter definierten Bedingungen gemessen und stellt sicher, dass die Induktivität ihre Funktion in Filterkreisen, Energiespeicheranwendungen oder als Teil von Impedanzanpassungsnetzwerken zuverlässig erfüllt. Die tolerierte Abweichung von dieser Nenninduktivität ist typischerweise gering und liegt im Bereich von ±10%, was für die meisten präzisen Schaltungsdesigns ausreichend ist. Der maximale Gleichstromwiderstand (DCR) ist ebenfalls ein kritischer Parameter, da er direkt die Energieverluste im Bauteil beeinflusst. Ein niedriger DCR-Wert, wie er bei der L-1210F erwartet wird, trägt zur Gesamteffizienz des Systems bei.
Die Strombelastbarkeit, sowohl die Nennstrombelastbarkeit als auch die Sättigungsstrombelastbarkeit, sind entscheidend für die praktische Anwendung. Die Nennstrombelastbarkeit gibt den maximalen Strom an, der kontinuierlich fließen kann, ohne dass die Temperatur des Bauteils signifikant ansteigt. Die Sättigungsstrombelastbarkeit definiert den Strom, bei dem die Induktivität beginnt, sich magnetisch zu sättigen, was zu einem drastischen Abfall der effektiven Induktivität führt. Die L-1210F 10u – Chip-Induktivität ist so konzipiert, dass diese Werte für typische Anwendungsbereiche optimiert sind, um eine zuverlässige Funktion zu gewährleisten.
Die Güte (Q-Faktor) ist ein weiteres wichtiges Kriterium, das die Effizienz eines Induktors beschreibt. Ein hoher Q-Faktor bedeutet, dass die Induktivität geringe Verluste aufweist und somit für Filteranwendungen, insbesondere in Hochfrequenzbereichen, besser geeignet ist. Die L-1210F 10u – Chip-Induktivität bietet einen beachtlichen Q-Faktor über einen relevanten Frequenzbereich, was ihre Vielseitigkeit unterstreicht.
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | L-1210F 10u – Chip-Induktivität |
| Formfaktor | 1210 (gemäß EIA-Standard) |
| Nenninduktivität | 10 µH (Mikrohenry) |
| Toleranz der Induktivität | Typischerweise ±10% (präzise Werte auf Datenblatt des Herstellers) |
| Material des Kerns | Hochwertiges Ferritmaterial für optimale magnetische Eigenschaften und geringe Verluste |
| Wicklungsmaterial | Hochreiner Kupferlackdraht für minimale ohmsche Verluste |
| Maximaler Gleichstromwiderstand (DCR) | Optimiert für geringe Energieverluste (typische Werte sind gerätespezifisch und im Datenblatt zu finden) |
| Nennstrombelastbarkeit | Ausreichend für gängige Stromversorgungs- und Signalapplikationen (genaue Werte im Datenblatt) |
| Sättigungsstrombelastbarkeit | Definiert, um einsetzbar zu sein, ohne signifikante Induktivitätsverringerung (Details im Datenblatt) |
| Betriebstemperaturbereich | Breit, um Zuverlässigkeit unter verschiedenen Umgebungsbedingungen zu gewährleisten (typischerweise -40°C bis +125°C) |
| Isolationsmaterial | Hochwertiger Lackdrahtlack und Vergussmasse für elektrische Isolation und mechanischen Schutz |
| Anwendungsbereiche | DC/DC-Wandler, EMI-Filterung, Signalfilterung, Energiespeicherung, HF-Schaltungen |
Anwendungsgebiete und Systemintegration
Die L-1210F 10u – Chip-Induktivität ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Geräten und Systemen eingesetzt werden kann. Ihre primäre Funktion ist die Energiespeicherung und die Filterung von Stromversorgungen und Signalleitungen. In DC/DC-Wandlern spielt sie eine Schlüsselrolle bei der Glättung der Ausgangsspannung und der Erhöhung der Effizienz des Wandlungsprozesses. Durch die präzise Induktivität wird sichergestellt, dass Schwankungen in der Eingangsspannung effektiv ausgeglichen werden, was zu einer stabilen und sauberen Ausgangsspannung führt, die für empfindliche elektronische Komponenten unerlässlich ist.
In EMI-Filterungsanwendungen (Elektromagnetische Interferenz) dient die L-1210F dazu, unerwünschte hochfrequente Störungen zu dämpfen, die sowohl von internen Schaltungskomponenten als auch von externen Quellen ausgehen können. Dies ist entscheidend für die Einhaltung von EMV-Richtlinien (Elektromagnetische Verträglichkeit) und zur Gewährleistung des reibungslosen Betriebs benachbarter Geräte. Die kompakte Bauform im 1210er Format ermöglicht eine Platzierung nahe an den zu schützenden Schaltungspunkten, was die Effektivität der Filterung maximiert und den Platzbedarf auf der Leiterplatte minimiert.
Bei der Signalfilterung, beispielsweise in Audio- oder Videopfaden, hilft die Induktivität dabei, bestimmte Frequenzbereiche zu unterdrücken oder durchzulassen, um die Signalqualität zu optimieren. Dies ist relevant für Anwendungen, bei denen eine präzise Frequenzselektion erforderlich ist, um Verzerrungen zu vermeiden oder die Wiedergabe von Klängen und Bildern zu verbessern.
Die Integration in bestehende SMT-Fertigungsprozesse ist durch die Standardisierung des 1210er Formfaktors und die thermischen Eigenschaften des Materials unkompliziert. Die Induktivität kann problemlos mit herkömmlichen Lötverfahren wie Reflow-Löten verarbeitet werden, was sie zu einer praktikablen Wahl für Massenproduktionen macht. Bei der Schaltungsentwicklung ist es ratsam, die spezifischen Datenblätter des Herstellers zu konsultieren, um die genauen Parameter wie Sättigungsstrom, DCR und Q-Faktor für die vorgesehene Anwendung zu prüfen und eine optimale Auslegung zu gewährleisten.
FAQ – Häufig gestellte Fragen zu L-1210F 10u – Chip-Induktivität, 1210F, 10 uH
Was ist die Hauptfunktion einer Chip-Induktivität wie der L-1210F 10u – ?
Die Hauptfunktion einer Chip-Induktivität ist die Speicherung von Energie in einem Magnetfeld und die Bereitstellung von Impedanz in elektrischen Schaltungen. Sie wird häufig zur Filterung von Stromversorgungen, zur Unterdrückung von elektromagnetischen Störungen (EMI) und in Resonanzkreisen eingesetzt, um spezifische Frequenzen zu steuern.
Für welche Anwendungen ist die L-1210F 10u – Chip-Induktivität besonders geeignet?
Diese Chip-Induktivität eignet sich hervorragend für DC/DC-Wandler, EMI-Filter, Signalfilter, Energiespeicheranwendungen und in Hochfrequenzschaltungen (HF). Ihre kompakte Bauform macht sie ideal für platzbeschränkte Designs in der Konsumerelektronik, Telekommunikation und Medizintechnik.
Was bedeutet der Formfaktor „1210“ bei dieser Induktivität?
Der Formfaktor „1210“ bezieht sich auf die physischen Abmessungen des Bauteils nach dem EIA-Standard (Electronic Industries Alliance). Die Bezeichnung „1210“ bedeutet, dass das Bauteil etwa 120 Tausendstel Zoll in der Länge und 100 Tausendstel Zoll in der Breite misst. Dies ist ein gängiger Standard für oberflächenmontierbare Bauteile (SMD).
Welche Vorteile bietet das 10 uH (Mikrohenry) Induktivitätswert?
Ein Wert von 10 Mikrohenry (µH) ist ein gängiger und vielseitiger Induktivitätswert. Er ermöglicht effektive Filterungs- und Energiespeicherfunktionen in vielen gängigen Stromversorgungs- und Signalverarbeitungsanwendungen, ohne dass das Bauteil übermäßig groß wird.
Ist die L-1210F 10u – Chip-Induktivität für hohe Ströme ausgelegt?
Die Strombelastbarkeit variiert je nach spezifischem Modell und Datenblatt des Herstellers. Die L-1210F 10u – Chip-Induktivität ist jedoch für eine Vielzahl von Anwendungen konzipiert, die typische Stromstärken aufweisen. Es ist wichtig, die Nennstrom- und Sättigungsstrombelastbarkeit im Datenblatt zu überprüfen, um sicherzustellen, dass sie für die vorgesehene Anwendung geeignet ist.
Wie beeinflusst die Qualität des Kernmaterials die Leistung der Induktivität?
Das Kernmaterial, typischerweise Ferrit bei dieser Art von Induktivität, hat einen erheblichen Einfluss auf die Leistung. Ein hochwertiges Ferritmaterial ermöglicht eine effiziente Magnetfeldkopplung, minimiert Energieverluste (insbesondere Kernverluste) und reduziert das Risiko einer magnetischen Sättigung bei höheren Strömen. Dies führt zu einer höheren Effizienz und besseren Leistung der Schaltung.
Kann die L-1210F 10u – Chip-Induktivität bei verschiedenen Temperaturen eingesetzt werden?
Ja, Chip-Induktivitäten sind so konzipiert, dass sie in einem breiten Temperaturbereich zuverlässig funktionieren. Die genauen Spezifikationen für den Betriebstemperaturbereich sind im technischen Datenblatt des Herstellers angegeben, liegen aber üblicherweise zwischen -40°C und +125°C.
