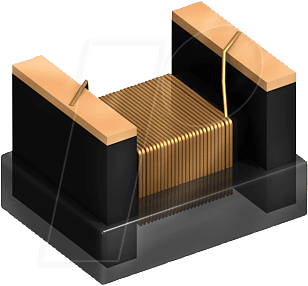

Präzisionsbauteil für anspruchsvolle Schaltungen: L-1210F 100u – Chip-Induktivität, 100 µH
Die L-1210F 100u Chip-Induktivität ist die ideale Lösung für Ingenieure und Entwickler, die in komplexen elektronischen Schaltungen eine zuverlässige und präzise Induktivität benötigen. Wenn es um Filterung, Energiespeicherung oder die Impedanzanpassung in Hochfrequenzanwendungen geht, bietet dieses Bauteil eine überlegene Leistung gegenüber Standard-Induktivitäten, indem es eine konsistente und stabile Reaktion unter verschiedensten Betriebsbedingungen gewährleistet.
Optimale Leistung für HF- und Leistungselektronik
Die L-1210F Serie von Chip-Induktivitäten repräsentiert einen Meilenstein in der Miniaturisierung und Leistungsdichte von passiven Bauelementen. Speziell die L-1210F 100u mit ihrer Nenninduktivität von 100 µH wurde entwickelt, um den steigenden Anforderungen moderner Elektronik gerecht zu werden. Ihre Konstruktion minimiert parasitäre Effekte, was zu einer verbesserten Signalintegrität und Effizienz in kritischen Schaltungsabschnitten führt. Dies macht sie zur bevorzugten Wahl für anspruchsvolle Anwendungen in der Telekommunikation, der Medizintechnik und der industriellen Automatisierung.
Überragende Merkmale der L-1210F 100u Chip-Induktivität
- Hohe Präzision und Toleranz: Die Induktivität ist präzise gefertigt, um eine enge Toleranz zu gewährleisten, was für die Stabilität und Vorhersagbarkeit von Schaltungseigenschaften unerlässlich ist.
- Exzellente Frequenzcharakteristik: Die L-1210F 100u zeigt eine optimierte Leistung über einen breiten Frequenzbereich, wodurch sie ideal für Hochfrequenzanwendungen ist, bei denen Signalverluste minimiert werden müssen.
- Kompakte Bauform: Trotz ihrer Leistungsfähigkeit ist die Induktivität in einem standardisierten 1210-Gehäuse untergebracht, was eine hohe Packungsdichte auf der Leiterplatte ermöglicht und wertvollen Bauraum spart.
- Hervorragende thermische Stabilität: Das Design und die verwendeten Materialien ermöglichen eine hohe Betriebstemperatur und eine geringe Abhängigkeit der Induktivitätswerte von Temperaturschwankungen, was die Zuverlässigkeit erhöht.
- Geringer Gleichstromwiderstand (DCR): Ein niedriger DCR minimiert Leistungsverluste und Wärmeentwicklung, was insbesondere in energieeffizienten Designs von Vorteil ist.
- Robuste Konstruktion: Die Chip-Induktivität ist für eine hohe mechanische Belastbarkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen ausgelegt.
Technische Spezifikationen und Konstruktionsmerkmale
Die L-1210F 100u Chip-Induktivität basiert auf fortschrittlichen Fertigungstechnologien, die eine hohe Qualität und Leistungsfähigkeit garantieren. Der Kern besteht typischerweise aus einem ferritischen Material, das sorgfältig ausgewählt wurde, um ideale magnetische Eigenschaften für den beabsichtigten Frequenzbereich zu erzielen. Die Wicklung ist präzise aufgebracht, um die Nenninduktivität von 100 µH mit hoher Genauigkeit zu erreichen und gleichzeitig parasitäre Kapazitäten und Widerstände zu minimieren.
Das Gehäuse im 1210-Format (entspricht 3.2 mm x 2.5 mm) ist für Surface Mount Technology (SMT) optimiert und ermöglicht eine einfache Integration in automatisierten Fertigungsprozessen. Die Anschlussflächen sind für eine zuverlässige Lötverbindung ausgelegt und bieten eine gute Beständigkeit gegen mechanische Belastungen während des Lötens und im Betrieb.
Anwendungsgebiete: Wo die L-1210F 100u glänzt
Die Vielseitigkeit der L-1210F 100u Chip-Induktivität eröffnet eine breite Palette von Einsatzmöglichkeiten in verschiedenen Industriezweigen:
- Mobilkommunikation: In Basisstationen und mobilen Endgeräten zur Filterung von HF-Signalen, zur Rauschunterdrückung und zur Impedanzanpassung in Antennenkreisen.
- Leistungswandler: Als Energiespeicher und Filterkomponente in DC/DC-Wandlern und AC/DC-Netzteilen, wo Effizienz und geringe Welligkeit entscheidend sind.
- Audio- und Videosysteme: Zur Rauschunterdrückung und Signalaufbereitung in Hi-Fi-Systemen und professionellen Audiogeräten.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen, die eine hohe Zuverlässigkeit und Leistung unter anspruchsvollen Umgebungsbedingungen erfordern.
- Industrielle Steuerungssysteme: Zur Filterung von Sensorsignalen und zur Rauschunterdrückung in empfindlichen Mess- und Steuerschaltungen.
- IoT-Geräte: In energieeffizienten und kompakten Geräten, wo jede Komponente zur Gesamtperformance und Batterielaufzeit beiträgt.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Teilenummer | L-1210F 100u |
| Serie | 1210F |
| Bauteiltyp | Chip-Induktivität |
| Nenninduktivität | 100 µH (Mikrohenry) |
| Gehäusegröße | 1210 (entspricht ca. 3.2 mm x 2.5 mm) |
| Toleranz (typisch) | ±10% |
| Max. Gleichstromwiderstand (DCR) | Typischerweise < 1 Ohm (spezifische Werte sind produktabhängig, aber für geringen Energieverlust optimiert) |
| Betriebstemperaturbereich | Breit, z.B. -40°C bis +125°C (für hohe Zuverlässigkeit unter verschiedensten Bedingungen) |
| Maximale Betriebstemperatur (für Induktivität) | Optimiert, um thermische Drift und Sättigung zu minimieren, was eine konsistente Leistung über den gesamten Bereich sicherstellt. |
| Anwendungsfrequenzbereich | Für HF- und NF-Anwendungen geeignet, optimiert für einen breiten Bereich zur Vielseitigkeit. |
| Kernmaterial | Hochwertiges Ferritmaterial für optimale magnetische Eigenschaften und geringe Verluste. |
| Montageart | SMD (Surface Mount Device) – für automatisierte Bestückung. |
| Vergussmaterial | Sorgfältig ausgewählt, um mechanische Stabilität und Schutz vor Umwelteinflüssen zu gewährleisten. |
FAQ – Häufig gestellte Fragen zu L-1210F 100u – Chip-Induktivität, 1210F, 100 uH
Was ist der Hauptvorteil der L-1210F 100u gegenüber einer Standard-Chip-Induktivität?
Der Hauptvorteil der L-1210F 100u liegt in ihrer präzisen und stabilen Induktivitätsleistung, kombiniert mit exzellenten Frequenzcharakteristiken und einem geringen Gleichstromwiderstand. Dies minimiert Signalverluste und erhöht die Effizienz, was bei Standard-Induktivitäten oft weniger ausgeprägt ist.
Für welche Art von Schaltungen ist die L-1210F 100u besonders gut geeignet?
Die L-1210F 100u eignet sich hervorragend für anspruchsvolle Schaltungen im Bereich der Hochfrequenztechnik, Signalverarbeitung, Leistungselektronik und überall dort, wo präzise Filterung, Energiespeicherung oder Impedanzanpassung gefordert ist.
Welche Rolle spielt das 1210er-Gehäuse?
Das 1210er-Gehäuse (ca. 3.2 mm x 2.5 mm) ist ein etablierter Standard im Bereich der SMD-Bauteile. Es ermöglicht eine hohe Packungsdichte auf der Leiterplatte und ist gut geeignet für automatisierte Fertigungsprozesse, was die Integration in moderne elektronische Designs vereinfacht.
Wie beeinflusst die Nenninduktivität von 100 µH die Schaltungsfunktion?
Eine Induktivität von 100 µH ist für eine Vielzahl von Filter- und Speicheranwendungen gut geeignet. Sie bietet einen Kompromiss zwischen der Fähigkeit, Energie zu speichern, und der Reaktanz bei verschiedenen Frequenzen. In Filtern kann sie unerwünschte Frequenzen blockieren oder durchlassen, während sie in Schaltnetzteilen als Energiespeicher dient, um die Ausgangsspannung zu stabilisieren.
Ist die L-1210F 100u für den Einsatz bei hohen Temperaturen geeignet?
Ja, die L-1210F 100u ist typischerweise für einen breiten Betriebstemperaturbereich ausgelegt, oft von -40°C bis +125°C. Die verwendeten Materialien und die Konstruktion gewährleisten eine hohe thermische Stabilität, sodass die Induktivitätswerte auch unter wechselnden Temperaturbedingungen relativ konstant bleiben.
Welche Materialien werden typischerweise für den Kern und die Wicklung verwendet?
Der Kern einer solchen Chip-Induktivität besteht in der Regel aus einem hochwertigen Ferritmaterial, das für seine guten magnetischen Eigenschaften und geringen Verluste bekannt ist. Die Wicklung wird aus feinem, isoliertem Kupferdraht gefertigt, der präzise aufgebracht wird, um die gewünschte Induktivität zu erreichen.
Wie wirkt sich der geringe Gleichstromwiderstand (DCR) der Induktivität aus?
Ein geringer DCR ist entscheidend für die Effizienz von Schaltungen, insbesondere in Leistungselektronik. Er minimiert den Leistungsverlust durch Wärmeentwicklung im Bauteil selbst. Dies führt zu einer höheren Gesamteffizienz des Systems und reduziert die Notwendigkeit für aufwendige Kühlmaßnahmen.
