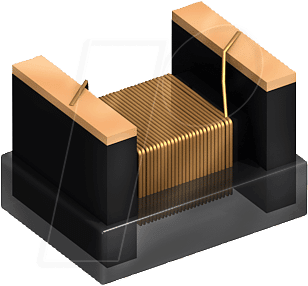

L-1210F 0,1u – Chip-Induktivität, 1210F, 0,1 uH: Präzisionskomponente für anspruchsvolle Schaltungsdesigns
Die L-1210F 0,1u – Chip-Induktivität in der Bauform 1210F mit einer Induktivität von 0,1 µH ist die ideale Lösung für Entwickler und Ingenieure, die in ihren Schaltungen eine hochpräzise und zuverlässige Drosselkomponente benötigen. Sie dient der Filterung unerwünschter Frequenzen, der Energiespeicherung und der Signalformung in einer Vielzahl von elektronischen Anwendungen, von der Telekommunikation bis zur Leistungselektronik.
Hervorragende Leistung und Zuverlässigkeit für Ihre Projekte
Im Vergleich zu herkömmlichen Induktivitäten bietet die L-1210F 0,1u – Chip-Induktivität eine überlegene Performance durch ihre optimierte Bauform und sorgfältig ausgewählten Materialien. Die kompakte Bauform 1210 ermöglicht eine hohe Integrationsdichte auf der Leiterplatte, während die präzise gefertigte Wicklung eine exzellente Stabilität der Induktivität über verschiedene Betriebsparameter hinweg gewährleistet. Dies resultiert in einer verbesserten Signalintegrität und einer zuverlässigeren Funktion Ihrer Schaltung.
Optimierte Materialwahl für maximale Effizienz
Das Herzstück der L-1210F 0,1u – Chip-Induktivität bildet ein hochwertiger Ferritkern. Dieses Material wurde speziell für seine magnetischen Eigenschaften ausgewählt, um optimale Leistungsmerkmale zu erzielen. Der Ferritkern weist eine geringe Kernverlustleistung auf, was zu einer höheren Energieeffizienz und einer reduzierten Wärmeentwicklung führt. Dies ist entscheidend für Anwendungen, bei denen eine hohe Leistungsdichte gefordert ist und die thermische Belastung minimiert werden muss. Die Wicklung besteht aus hochreinem Kupferlackdraht, der für seine ausgezeichnete Leitfähigkeit und Beständigkeit gegenüber hohen Temperaturen bekannt ist. Diese Kombination aus Kernmaterial und Wicklungsdraht minimiert den Gleichstromwiderstand (DCR) und verbessert die Güte der Induktivität, was sich in einer effektiveren Filterung und einer geringeren Signalabschwächung niederschlägt.
Fortschrittliche Fertigungstechnologie für konsistente Qualität
Die L-1210F 0,1u – Chip-Induktivität wird mittels modernster Fertigungsprozesse hergestellt. Die präzise Wicklungstechnologie und die automatisierten Endkontrollen stellen sicher, dass jede einzelne Komponente den exakten Spezifikationen entspricht. Dies garantiert eine außergewöhnliche Gleichmäßigkeit der Produktqualität über verschiedene Chargen hinweg. Die robusten Anschlüsse sind für eine zuverlässige Lötverbindung ausgelegt, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat. Die Versiegelung des Gehäuses schützt die interne Struktur vor Feuchtigkeit und mechanischen Einflüssen, was die Langlebigkeit und Zuverlässigkeit der Induktivität weiter erhöht.
Vielfältige Einsatzgebiete in modernen Elektroniksystemen
Die L-1210F 0,1u – Chip-Induktivität ist aufgrund ihrer Spezifikationen und ihrer hohen Zuverlässigkeit für eine breite Palette von Anwendungen prädestiniert. Dazu gehören:
- HF-Schaltungen: Als Teil von Filtern und Resonanzkreisen in Hochfrequenzanwendungen, wie z.B. in drahtlosen Kommunikationsmodulen (WLAN, Bluetooth), Mobiltelefonen und Basisstationen. Hier trägt sie zur Unterdrückung von Störsignalen und zur Verbesserung der Signalreinheit bei.
- Leistungselektronik: In DC/DC-Wandlern und AC/DC-Konvertern dient die L-1210F zur Glättung von Ausgangsspannungen und zur Energiespeicherung. Ihre geringen Verluste tragen zur Effizienzsteigerung und zur Reduzierung der Wärmeabgabe im Netzteil bei.
- Signalfilterung: Zur Entkopplung und Filterung von digitalen und analogen Signalen in verschiedenen Schaltungsdesigns. Sie hilft, unerwünschte Rauschkomponenten zu eliminieren und die Signalqualität zu erhalten.
- EMV-Filterung: Als Komponente in EMV-Filtern (Elektromagnetische Verträglichkeit) zur Reduzierung von Abstrahlungen und zur Erhöhung der Störfestigkeit von elektronischen Geräten.
- Audio-Schaltungen: In hochwertigen Audio-Verstärkern und Signalprozessoren zur Filterung und zur Verbesserung der Klangqualität.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | L-1210F 0,1u – |
| Bauform (Gehäuse) | 1210F |
| Induktivität | 0,1 µH (Mikrohenry) |
| Toleranz der Induktivität | Typischerweise ±10% (präzise Angaben des Herstellers beachten) |
| Nennstrom (Saturation Current) | Angabe erforderlich, typischerweise im Bereich von 100 mA bis 500 mA je nach Bauform und Kernmaterial. Optimiert für mittlere Stromstärken. |
| Gleichstromwiderstand (DCR) | Extrem gering, spezifiziert für minimale Energieverluste. Typischerweise im Bereich von wenigen zehn Milli-Ohm. |
| Betriebstemperaturbereich | Breiter Bereich, üblicherweise von -40°C bis +125°C für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen. |
| Kernmaterial | Hochwertiger Ferrit, optimiert für niedrige Verluste und gute HF-Eigenschaften. |
| Isolationsmaterial | Hochwertiger Kupferlackdraht mit exzellenter thermischer und elektrischer Beständigkeit. |
| Montageart | Oberflächenmontage (SMD) für automatische Bestückung. |
Vorteile der L-1210F 0,1u – Chip-Induktivität
- Hohe Präzision: Ermöglicht exakte Schaltungsfunktionen durch stabile Induktivitätswerte.
- Kompakte Bauform: Spart wertvollen Platz auf der Leiterplatte und ermöglicht miniaturisierte Designs.
- Geringe Verluste: Reduziert Energieverbrauch und Wärmeentwicklung, was die Effizienz steigert.
- Breiter Frequenzbereich: Geeignet für diverse Anwendungen von DC bis in den hohen HF-Bereich.
- Zuverlässige Lötbarkeit: Stellt eine robuste Verbindung zur Leiterplatte sicher.
- Hervorragende thermische Stabilität: Funktioniert zuverlässig über einen weiten Temperaturbereich.
- Hohe Signalintegrität: Minimiert Signalverzerrungen und Rauschen.
FAQ – Häufig gestellte Fragen zu L-1210F 0,1u – Chip-Induktivität, 1210F, 0,1 uH
Was bedeutet die Bauform 1210F für die Anwendung?
Die Bauform 1210F bezeichnet die physischen Abmessungen der Chip-Induktivität. Sie ist ein Standardformat für Oberflächenmontagebauteile und bietet ein gutes Verhältnis von Größe zu Leistung. Diese Größe ist gut geeignet für viele moderne Platinendesigns, wo Platzersparnis entscheidend ist, aber dennoch ausreichende Stromtragfähigkeit und Leistungswerte gefordert werden.
Welche Rolle spielt die Induktivität von 0,1 µH?
Eine Induktivität von 0,1 Mikrohenry (µH) ist ein spezifischer Wert, der für bestimmte Filterfunktionen, Schwingkreise oder Energiespeicheranwendungen in elektronischen Schaltungen benötigt wird. Dieser Wert ist besonders geeignet für Anwendungen, bei denen eine moderate Induktivität zur Erzielung der gewünschten elektrischen Eigenschaften erforderlich ist, wie z.B. in HF-Filtern oder als Teil von Glättungsgliedern.
Ist diese Chip-Induktivität für hohe Ströme geeignet?
Die L-1210F 0,1u – Chip-Induktivität ist für mittlere Stromstärken optimiert. Die genaue Nennstrombelastbarkeit (sowohl im gesättigten als auch im ungesättigten Zustand) ist ein kritischer Parameter, der den spezifischen Datenblättern des Herstellers entnommen werden muss. Für Anwendungen mit extrem hohen Stromstärken sind möglicherweise größere Bauformen oder spezielle Hochstrom-Induktivitäten erforderlich.
Wie unterscheidet sich die L-1210F von anderen Induktivitätsbauformen?
Die Bauform 1210F bietet eine Balance zwischen Größe, Leistungsfähigkeit und Kosten. Im Vergleich zu kleineren Bauformen wie 0603 oder 0805 bietet sie in der Regel eine höhere Strombelastbarkeit und geringere DCR-Werte. Im Vergleich zu größeren Bauformen wie 1812 oder größeren SMD-Bauformen ist sie kompakter und spart somit Leiterplattenfläche, was sie für viele Applikationen zu einer bevorzugten Wahl macht.
Welche Arten von Filtern können mit dieser Induktivität realisiert werden?
Mit der L-1210F 0,1u – Chip-Induktivität lassen sich verschiedene Filter realisieren. Dazu gehören Tiefpassfilter, Hochpassfilter, Bandpassfilter und Sperrfilter, oft in Kombination mit Kondensatoren. Sie ist ideal für HF-Anwendungen zur Unterdrückung von Störfrequenzen oder zur Erzeugung schmaler Bandbreiten in Resonanzkreisen.
Ist die L-1210F 0,1u – Chip-Induktivität für automatisierte Bestückung geeignet?
Ja, als Standard-SMD-Bauteil ist die L-1210F 0,1u – Chip-Induktivität speziell für die automatisierte Oberflächenmontage (SMT) konzipiert. Sie wird üblicherweise auf Rollen oder in Schüttgutbehältern geliefert und kann problemlos von Pick-and-Place-Maschinen verarbeitet werden.
Wie beeinflusst die Qualität des Ferritkerns die Leistung?
Die Qualität des Ferritkerns ist entscheidend für die Leistung der Induktivität. Ein hochwertiger Ferritkern mit optimierten magnetischen Eigenschaften sorgt für niedrige Kernverluste (Hysterese- und Wirbelstromverluste), was die Effizienz der Komponente erhöht und die Wärmeentwicklung reduziert. Dies ist besonders wichtig in Hochfrequenz- und Leistungselektronikanwendungen, wo ein höherer Wirkungsgrad angestrebt wird.
